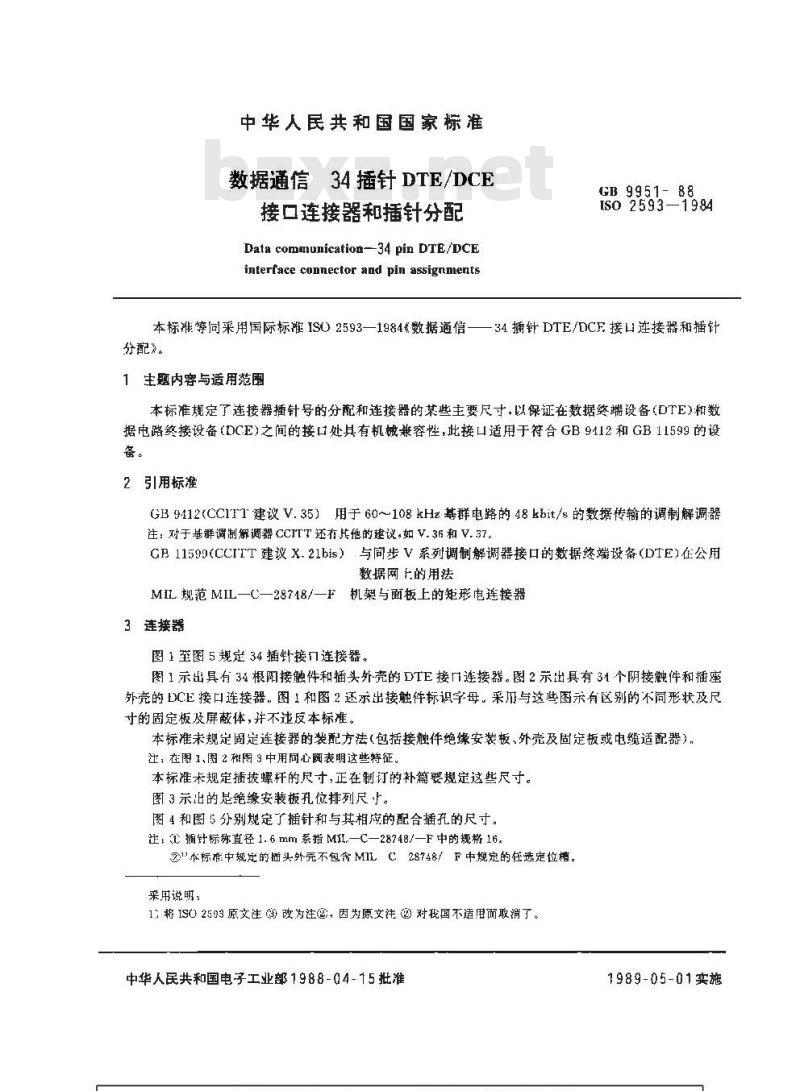

中华人民共和国国家标准
数据通信34播针DTE/DCE
接口连接器和插针分配
Data communication--34 pin DTE/DCEinterface connector and pin assignmentsGB 9951- 88
IS0 2593—1984
本标准等同采用国际标准ISD2593—1984数据通信——34插针DTE/DCE接口连接器和插计分配》。
1生题内容与适用范围
本标准规定了连接器插针号的分配和连接器的某些主要尺寸，以保证在数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口处具有机械兼容性，此接口适用于符合GB9112和GB11599的设备。
2引用标准
GB9412(CCIFT建议V.35）用于60～108kHz基群电路的48khit/s的数据传输的调制解调器注：对于基群调制解调器CCITT还有其他的建议,如V.36和 V.37。GB11599(CCITT建议X.21bis）与同步V系列调制解调器接口的数据终端设备(DTE)在公用数据网上的用法
MIL规范MIL—C—28718/—F机架与面板上的矩形电连接器3连接器
图1至图5规定34插针接口连接器。图1示出具有34根阳接触件和插头外壳的DTE接刀连接器。图2示出具有31个阴接触件和插座外壳的上CE接口连接器：图1和图2还示出接触件标识字母，采前与这些图录有区别的不同形状及尺寸的固定板及屏蔽体，并不违反本标准。本标准未规定固定连接器的装配方法（包括接触件绝缘安装板、外壳及固定板或电缆适配器）。注，在图1、图2和图 3中用同心圆表明这些特征。本标难卡规定插拨螺杆的尺寸，正在制订的补篇要规定这些尺寸。图3示出的是绝缘安装板孔位排列尺小。图 4 和图5分别规定了插针和与其相应的配合插孔的尺寸。注: 拥针标称直径 1.6 mm 系指 MIL,-C28748/—F 中的规梯 16。②11本标谁中规定的懂头外壳不包舍MILC28748/F中规定的在选定位槽。采用说明：
1.将IS02593原文注改为注，因为原文注必对我国不适用而取消了中华人民共和国电子工业部1988-4-15批准..com1989-05-01实施
4插针分配
插针分配见表 1。
插针”
见注①
信号地或公共回线
请求发送
发送准备好
数据设备准备好
数据信过接收裁踏信号检测器
GB 995188

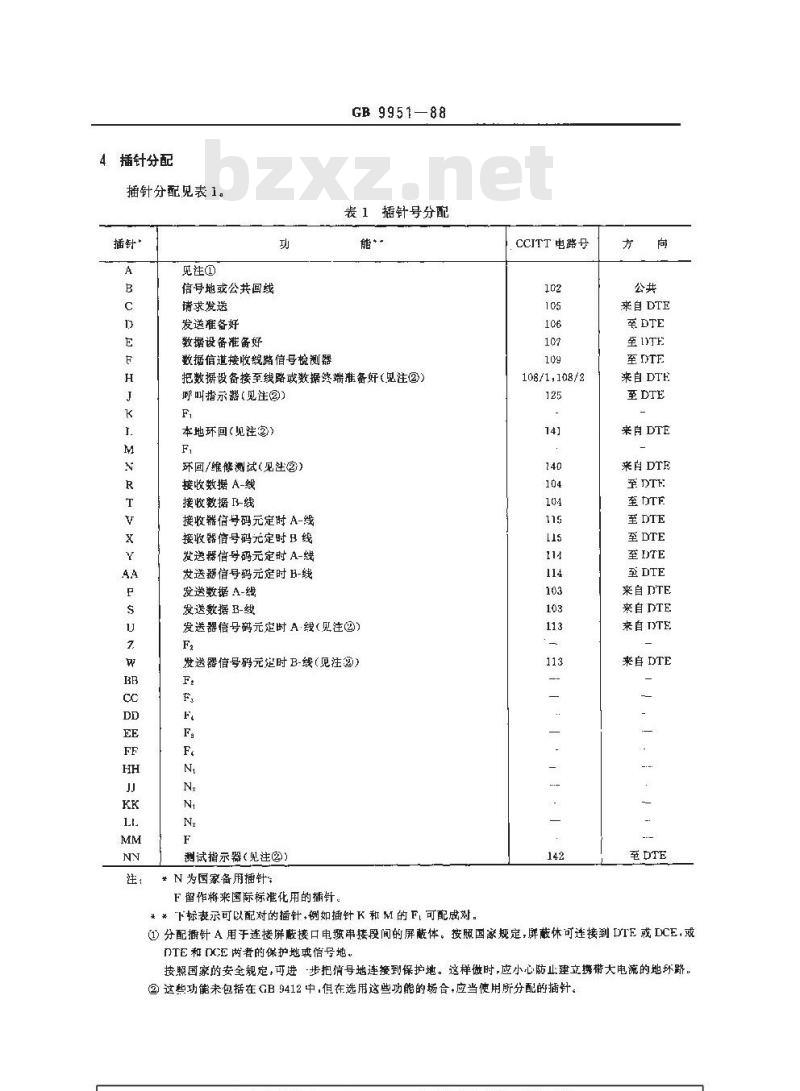

表1插针号分配
把数据设备接至线路或数据然端准备好(见注②)呼叫指示器（见注②）
本地环回(见注)
环回/维修测试（见注客）
接收数据 A-线
接收数据I-线
接收器信号码元定时 A-线
接收器信号码光定时B线
发送幕信号码元定时 A-线
发送器信号码元定时 B-线
发送数据A-线
发送数据B-线
发送器信号码元定时A·线（见注②）F
发送器信号码元时B-线（见注）F.
测试指示器（见注）
￥N为国家备用播针；
F留作将来国际标准化用的插针。**下标表示可以配对的插针，例如插针K和M的F，可配成对。CCITT电路号
108/1,108/2
来自 DTE
至DTE
至DTE
来自 DTE
至DTE
来自 DTE
来 DTE
至DTF:
至DTF
至DTE
至DTE
至DTE
至DTE
来自 DTE
来自DTE
来自IDTE
来自DTE
至DTE
①分配插针A用于连接屏蔽接口电练审接段间的屏敲体。按照国家规定，屏蔽休可连接到DTE或LDCE，或DTE和[CE两者的保护地或信号地。按照国家的安全规定，可进步把情号地连接到保护地。这样做时，应小心防止建立携带大电流的地环路。②这整功能未包括在GB9412中，但在选用这些功能的场合，应当使用所分配的插针。GB 9951-88
MMHHCO
KFFAAU
[TH连接器对接而据触性标识宁母的排列12.85±k.35
曲螺杆的中心线
无室位增的插头外先
末端或尾部电晚可
人哦的任选瞬醛体

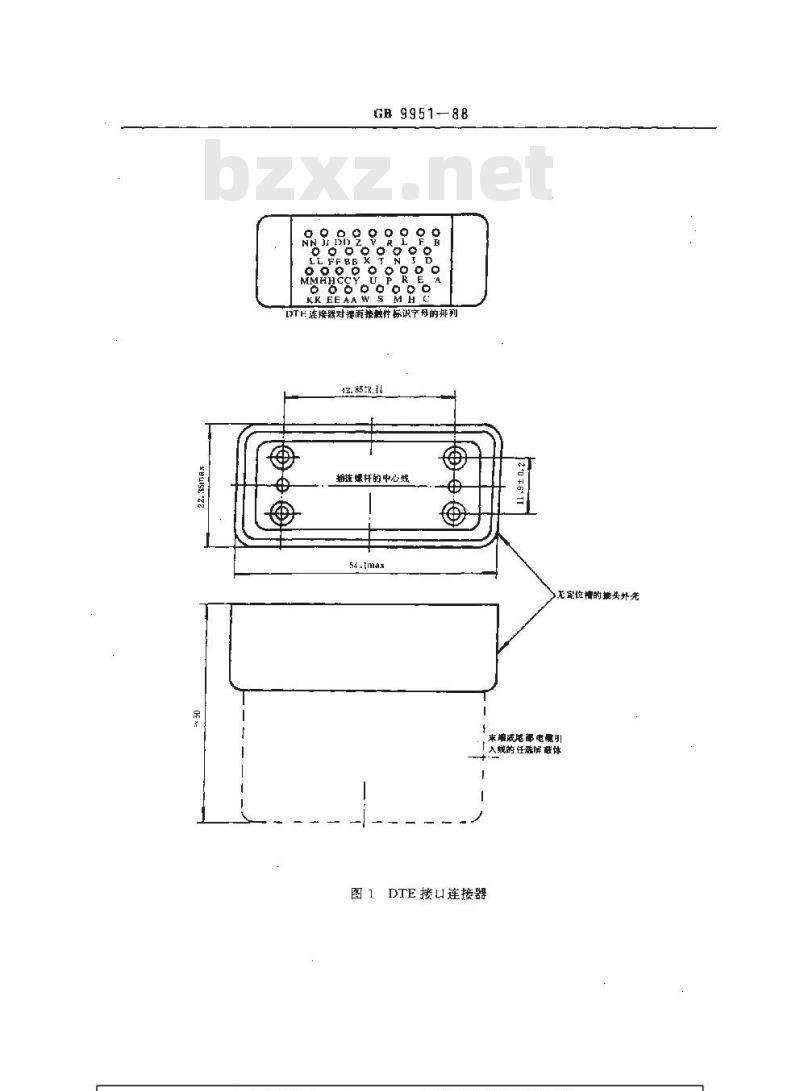

图DTE接山连接器
一国定板
GB9951—88
BR品N
BReRPE
CTRRUTR
WAAEEKK
DCE连频器村推面意通评标识字母的排列38
指抗螺杆中心划
有或无定位情的幅座外尧一

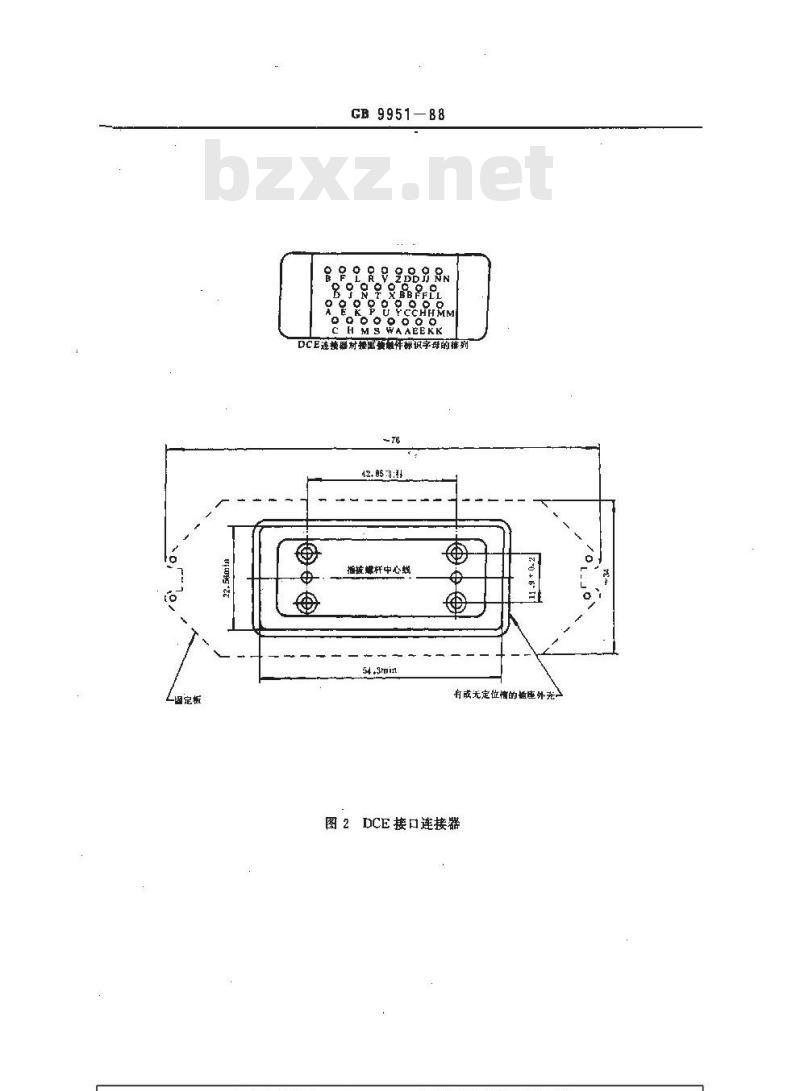

图2DCE接口连接器
附加说明。
GB 9951—88
x[E.817=344H)
7×[3.8(= 26.67

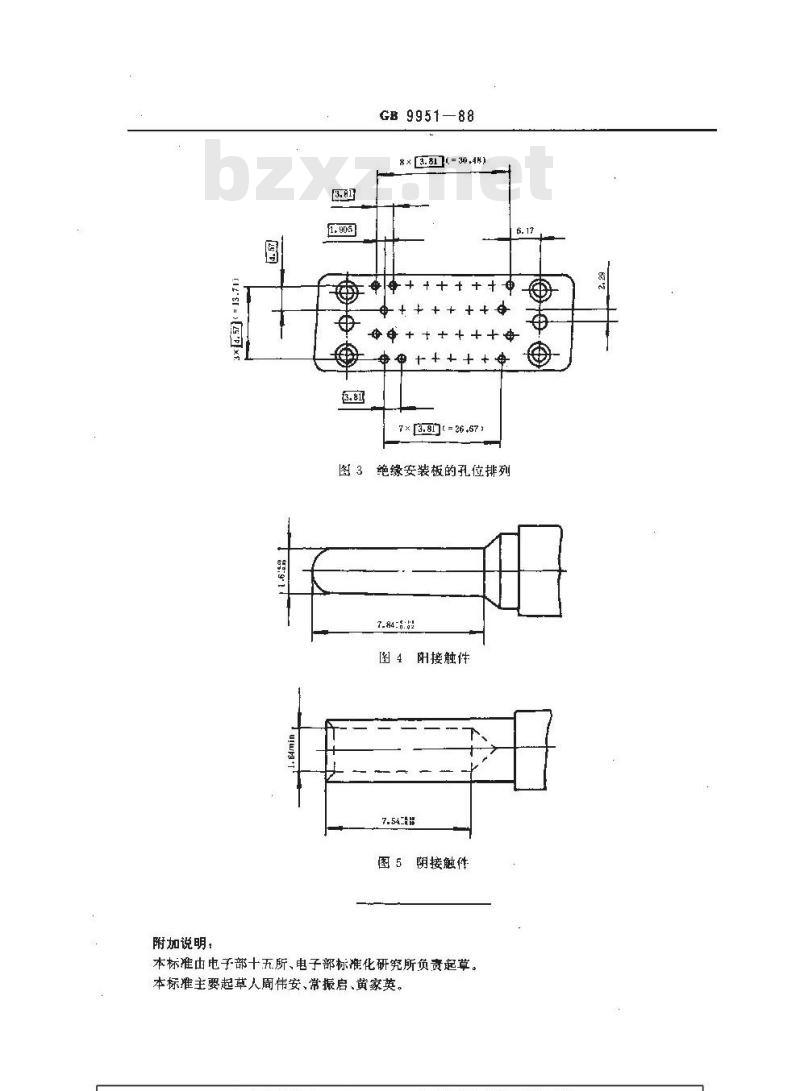

图3绝缘安装板的孔位排列
7.84-6:82
图 4阳接触件
7.54二—免费标准下载网bzxz
图 5 阴接触件
木标准由电子部十五所、电子部标准化研究所负责起草。本标准主要起草人周伟安、常振启、黄家英。6.13
