【石油化工行业标准(SH)】 球形储罐整体补强凸缘

ICS 23. 020. 10
备案号：J333-2004
中华人民共租国石油化工行业标准SH/T3138—2003
球形储罐整体补强凸缘
Integrated forging reinforcement for spherical tanks发布
2004-03-10
2004-07-01
中华人民共和国国家发展和改革委员会实施

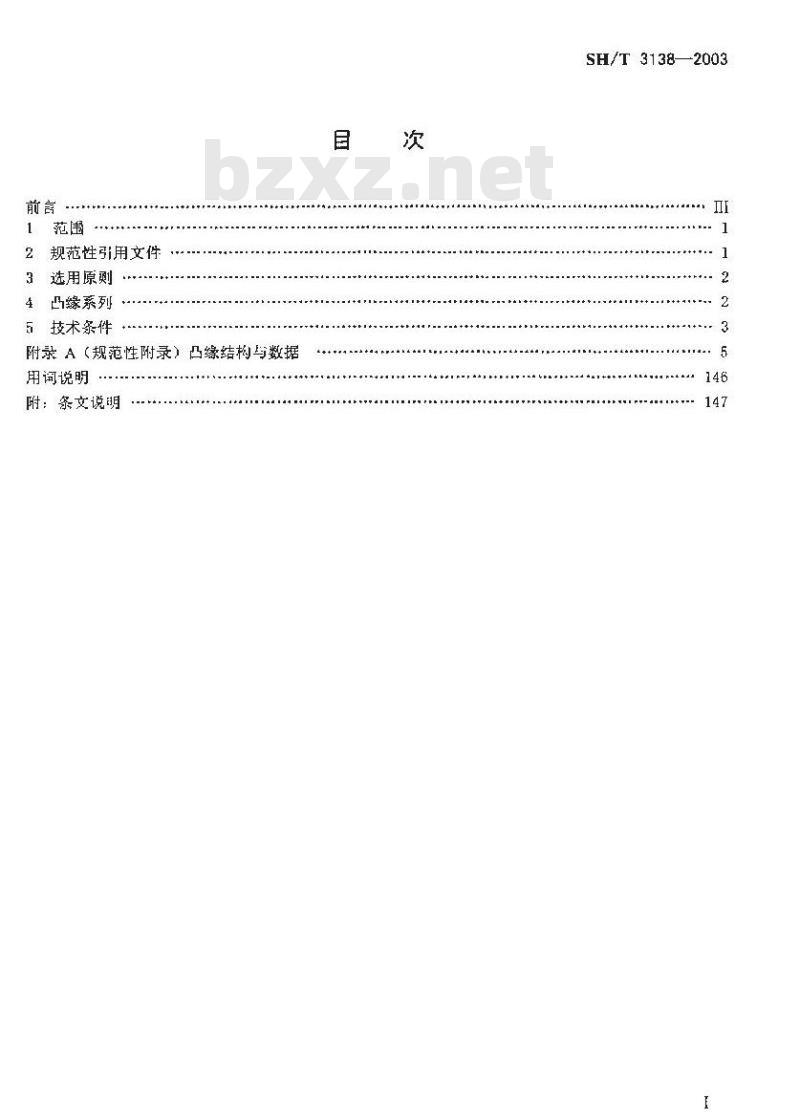

规范性引用文件
选用原
凸缘系列
5技术条件
附录A（规范性附录）凸缘结构与数据用询说明
附：条文说明
SH/T3138—2003
SH/T31382003
本标准是根据原国家经贸委关于下达2003年行业标准项日计划的通知》（国经贸厅行业[2003]22号），由人庆石油化二设计院制，由中国油化【集团公司程建设管理部组织审定。本标准共分5章和1个规范性附录。主要内容包括：球形储罐整体补强凸缘的选用原则、技术条件和系列尺寸表。
本标准在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给编制单位（地址：黑龙江省大庆市卧里屯大街90号，邮编：163714，以便今后修订时参考。本标准由编制单位负责解释。本标准的编制单位：大庆石油化工设计院主要起草人：于广彦赵石军杨东大邵金玲勾士文张光李清春TI

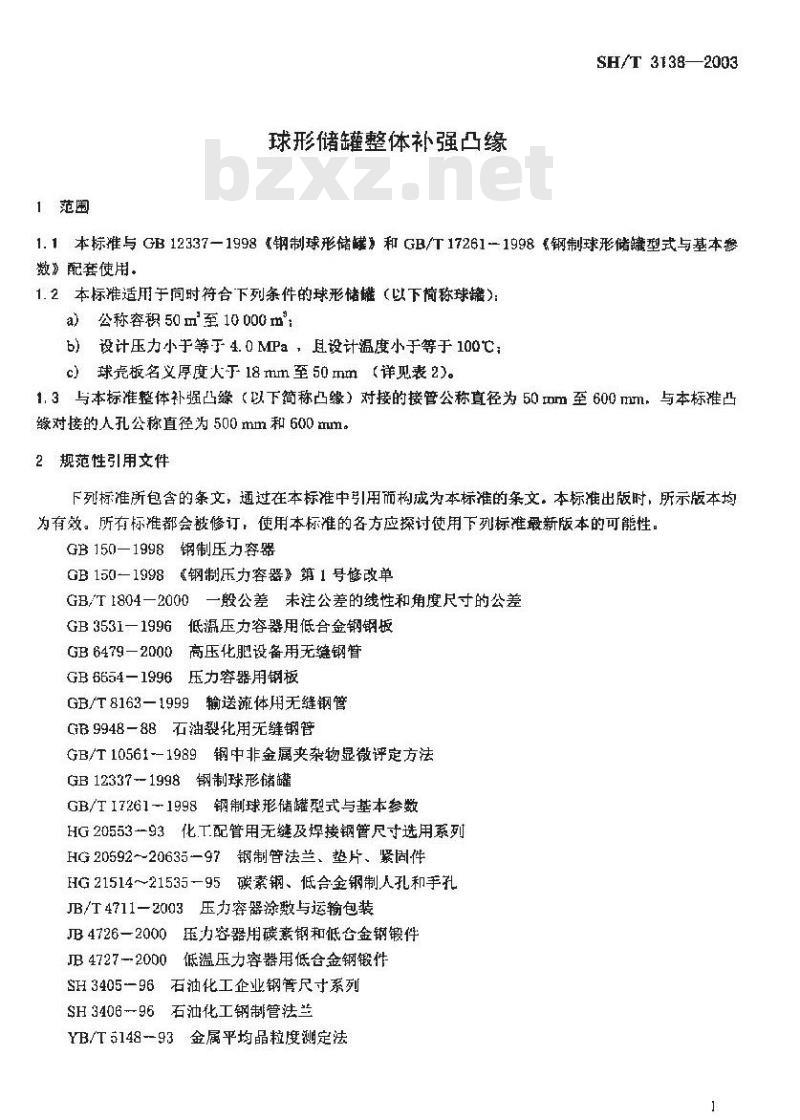

1范围
球形储罐整体补强凸缘
SH/T 3138—2003
1.1本标准与GB12337-1998钢制球形储罐》和GB/T17261-1998钢制球形储罐型式与基本参数》配套使用
1.2本标准适用于同时符合下列条件的球形储（以下简称球罐）：a）公称容积50㎡至10000m：
6）设计压力小于等于4.0MPa，且设计温度小于等于100℃：c)球板名义厚度人于18 mm至50 mm（详见表2)。1.3与本标准整体补强凸缘（以下简称凸缘）对接的接管公称直径为50mm至600mm，与本标准凸缘对接的人孔公称直径为500mm和600mm。2规范性引用文件
下列标准所包含的条文，通过在本标准中弓用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB150-1998钢制压力容器
GB150一1998《钢制压力容器第1号修改单GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB3531一1996低瓶压力容器用低合金钢钢扳GB6479一2000高压化肥设备用无缝钢管GB6654一1996压力容器用钢板
GB/T8163—1999输送流体用无缝钢管GB9948一88石油裂化角无缝钢管GB/T10561--1989钢中非金属夹杂物显微评定方法GB123371998钢制球形储罐
GB/T17261-1998钢制球形储罐型式与基本参数HG20553一93化.T配管用无缝及焊接钢管尺寸选用系列HG2059220635一97钢制管法兰，垫片、紧固件HG21514~21535一95碳素钢、低合金钢制人孔和手孔JB/T4711—2003压力容器涂数与运输包装JB4726一2000压力容器用碳素钢和低合金钢锻件JB4727一2000低温压力容器用低会金钢锻作SH3405-96石油化工企业钢管尺寸系列SH340696石油化工钢制管法兰
YB/T5148-93金属平均晶粒度测定法SH/T3138—2003
选用原则
3.1计算
选用本标准的凸缘可免除GB150钢制压力容器》的有关计算。凸缘的最大允许.1.作压力（含液柱静压力）按GB12337一1998《钢制球形储罐》式（8）计算。3.2球壳和凸缘腐蚀裕
球亮和凸缘腐蚀裕量：C2大于等于 1. 0 mm且 C2小于等于 4. 0 mm。3.3凸缴锻件材料的选用
球光板与对应凸缘锻件的材料见表1。表1球壳板与对应凸缘锻件钢号
20R、16MnR
15MnNbR
16MnDR
07MnCrMoVR、O7MnNiCrMoYDR
山缘系列
4.1系列
钢板标准
GB 6654
GB 6654
GB3531
20MnMo
OBMnNiCIMoVD
系列分为四个层次：材料：球罐容积：球壳板厚度代号：接管规格材料划分为三个类别、见表2。
表2材料类别代号和适用的球壳板名义厚度材料类别代号
球壳板钢号
15MnNbR
16MnDR
07MnCrMuVR
07MnNiCrMOVDR
16MnoR
凸缘锌件钢号
20MnMo
08MnNiCrMoVD
球容积
锻件标准
JB4726
JB4726
JB4727
JB4727
适用的球壳板名义厚度范国
>18--40
>18-50
>15~40
>18~48
>18~-50
>36~46
>36～50
>18-28
218~36
>18～40
>18～50
≥18~34
>18~44
≥18-~50
>18-34
>18~36
4.1.3球罐容积划分为七种规格，见表3。表3
球罐容积规格代号
球罐容积规格代号
球容积，m2
4.1.4球充板厚度代号16个，见表4。球壳板厚度代号
适用的球壳板名义厚度，mm
球壳板厚度代号
适用的球壳板名义厚度，mm
4.2系列尺寸表代号
>18~20
>34~36
球壳板摩度代号
>20~22
>36~38
>22~24
>38~40
>24--26
>26~28
>42~~44
SH/T 3138-—2003
>28~30
>44-~46
系列尺寸表代号用于查阅A.1至表A.270，并且是组成产品标志的部分内容。n
球壳板厚度代号，见表4。
球罐客积规格代号，见表3。
材料类别代号，见表2。
>30~32
?46~~48
>32~34
248~50
例如l：系列尺寸表代号B632，用于球壳板材料16MnR、对应凸缘材料16Mn：球罐容积1000m：球壳板名义厚度范围大于-30mm至32mm。4.3标记
球壳板材料20R、凸缘II级锻件材料16Mn：球罐容积1000m：球壳板公称厚度32mm：对接接管尺寸Φ219×9.5，标记为：凸缘A632-中21916MnISH/T3138—2003球尧板材料16MmR，凸缘III级锻件材料16Mn：球罐容积2000m；球壳板公称厚度40mm：对接接管尺寸中630×17.5，标记为：凸缘B740-Φ63016Mn亚SH/T3138—2003球壳板材料16MnDR、凸缘I级锻件材料16MnD：球罐容积400m：球壳板公称厚度24mm：对接接管尺寸中159×8.5，标记为：凸缘C424-Φ15916MnDⅡSH/T313B—20035技术条件
5.1制造、检验、验收技术要求
）凸缘锻件生产厂应取得国家质量监督检验检疫总局锅炉压力容器交全监察局批推的相应钢号锻件的全注册：
凸缘按GB12337《钢制球形储》（用于低温球罐的凸缘应符合“附录A低温球形储罐”的b)
规定）进行制造、检验和验收：3
SH/T3138—2003
c凸缘锻件应符合JB4726《压力穿器用碳素钢和低合金钢锻件》或JB4727低温压力容器用低合金钢锻件》规定：
d）凸缘锻件复验应按《压力容器安全技术监察规程》的相关规定：e）凸缘尺寸和角度公差按GB/T1804一般公差末注公差的线性和角度尺寸的公差\中的m级：f成品件不得有毛刺、有害的划痕和其他降低凸缘强度的缺陷：g）凸缘还应符合设计图样提出的其它技术要求。5.2锻件级别
锻件的级别应在设计图样中注明。5.3附加要求
a）锻件晶粒度的测定方法按YB/T5148《金属平均品粒度测定法》的规定，合格级别应在设计图样中注明；
b）锻件非金属夹杂物的检验方法按GB/T10561钢中非金属夹杂物显微评定方法”的规定，合格级别放在设图样中注明。免费标准下载网bzxz
5.4产品标志
外购凸缘或在施工现场与相邻件焊接的凸缘，应使用油漆在凸缘表面作山如下标记：带有级别的锻件材料，例如：凸缘材料16Mrt、锻件级别II级标记为16MnⅢ。
与接管对接处的外真径。
球尧板度代号，见表4。
球罐容积规格代号，见表3。
材料类别代号，见表2。
5.5其宅
a）订购机械加工的凸缘外购件，买方的订货单应包括与球壳板对接处的凸缘坡口形式图。b）卖方应提供产品检验合格证。c凸缘散件涂敷、包装和运输的其它要求按JB/T4711“压力容器涂敷与运输包装”的规定。4
A.1凸续结构
附录A
（规范性附录）
凸缘结构与数据
A.1.1凸缴的六种结构类型见图A.I至图A.3。中x 点x
球增内性
断清过
球量内平径
凸缭A型和B型的结构类型
SH/T31382003
SH/T 3138—2003
追得过速
圆谢过截
腺率内半性
球醋内半径
图A.2凸缘C型和D型的结构类型
阅滑过避
剧附过渡
球内半径
中x5nt
球蜂内半径
图A.3凸缘E型和F型的结构类型
SH/T 3138—-2003
SH/T3138—2003
A.1.2与球壳板对接处、凸缘的坡口形式和尺寸由设计单位或制造单位确定。A.1.3如果设计图样没有另行规定，凸缘与相邻管件或法兰对接的坡口形式和尺寸按图A.4，当凸缘厚度比相邻对接件的厚度大1mm以上时，应按图A.4【b）将凸缘内圆削边、+2.5
图A,4+缘与管件或法兰对接坡口形式A.1.4如果设计图样没有另行规定，凸缘与球壳板按内表面齐平，凸缘系列尺寸表（表A.1至裘A.270）中尺寸 Hz是凸缘的安装尺寸（见图 A1至图A,3），球罐容积 VN≥1500 m（表 A.92至表 A.107、表A.193至表A.208、表A.262至表A.270）的安装尺寸H数值系指球容积1500m对应的数值，当球罐容积大于 1 500 m时H值由选用者自行计算。A.2凸缘系刻尺寸表索引
A.2.1材料类别代号A（球壳板材料/凸缘锻件材料）：20R/16Mn：15MmNbR/20MnMo：16MnDR（球壳板厚度5>36mm）/16MnD：07MnCrMoVR 或 07MnNiCrMoVDR /08MnNiCrMoVD表 A.1～表A.11、凸缘AI20～A140系列尺寸（VN=50 m）表A.12~表A.27、凸缘A220～A250系列尺寸（VN=120m）表A.28～表A,43、凸缘A320~A350系列尺寸(VW=200m\)表A,44~～表A.59,凸缘A420~～A450系列尺寸(V/N=400 m)表 A.60~表 A.75、凸缘 A520～A550 系列尺寸(VV=650 m)表A.76～表A.91、凸缘A620～A650系列尺寸（VN=1000m)表A,92～表A,107、凸缘A720～A750 系列尺寸（VV21500 mA.2.2材料类别代号B（球壳板材料/凸缘锻件材料）：16MnR／16M表 A.108～表A.115、凸缘B120~B134系列尺寸（VV=50 m）表A.116～表A.128、凸缘B220～B244系列尺寸（VN=120m）8
表A.129～表A,144，凸缘B320～B350 系列尺寸(VN=200 m)表A.145表A.16U、凸缘B420～B450系列尺寸（VV=400m)表 A.161～表A.176、凸缘B520~B550系列尺寸(VN=650m\)表 A,177~表 A,192、凸缘 B620B650 系列尺寸(VN=1 000 m\)表A.193～表A.208、凸缘B720～B750系列尺寸（VN=1500m)SH/T3138—2003
A.2.3材料类别代号C（球壳板材料/凸缘件材料）：16MnDR（球壳板厚度536mm）/16MnD表 A.209-~表 A.216、凸缘C120--C134系列尺寸(VN=50 m)表 A.217~表A.225、凸缘C220~~C236系列尺寸(VWW=120 m)表A.226-→表 A.234、凸缘C320-C336系列尺寸（W-200 m）表A,235~表A.243、缘C420~C436系列尺寸（VW=400 m)表A,244~～表A.252、凸缘C520～C536系列尺寸（VN=650m）表A.253～表A.261.凸缘C620C636系列尺寸(VN=1000π)表A.262～表A.270、凸缘C720~C736系列尺寸（VN≥1500㎡）115
