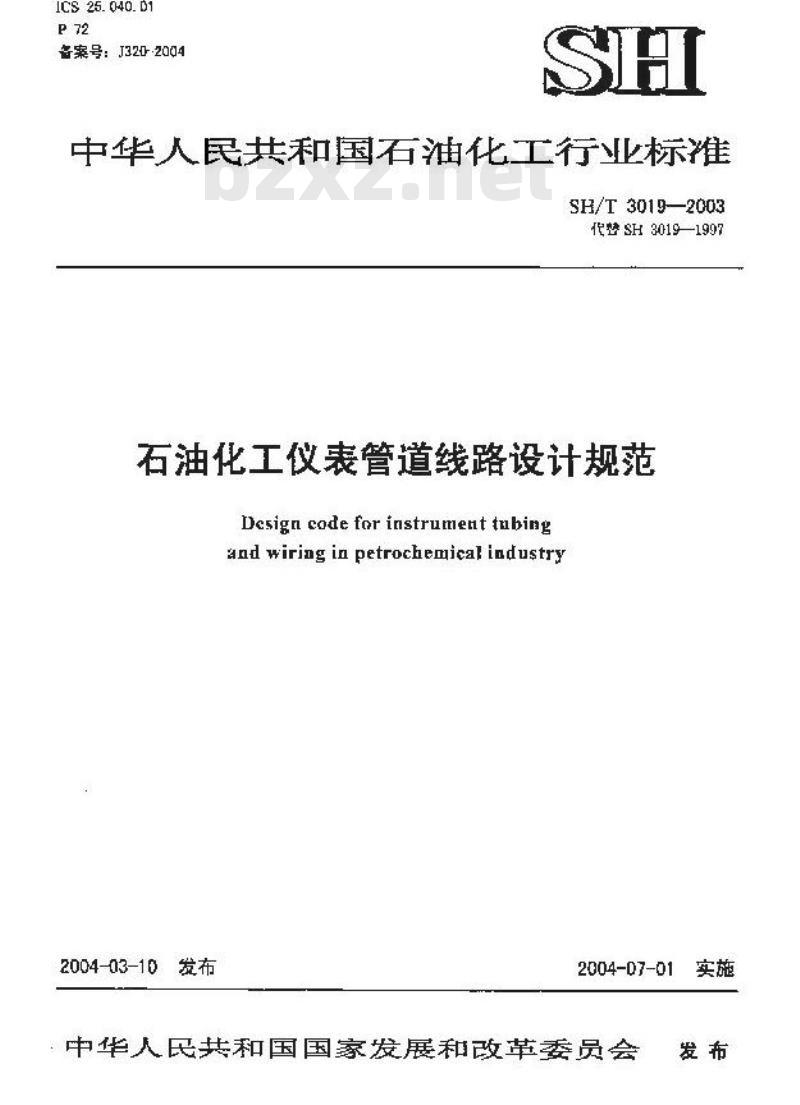

【石油化工行业标准(SH)】 石油化工仪表管道线路设计规范

ICS25.040.D1
备案号：J320-·2004
中华人民共和国石油化工行业标准SH/T3019—2003
代整SH3019—1997
石油化工仪表管道线路设计规范Design code for instrument tubingand wiring in petrochemical industry2004-03-10发布
2004-07-01
：中华人民共和国国家发展和改革委员会实施

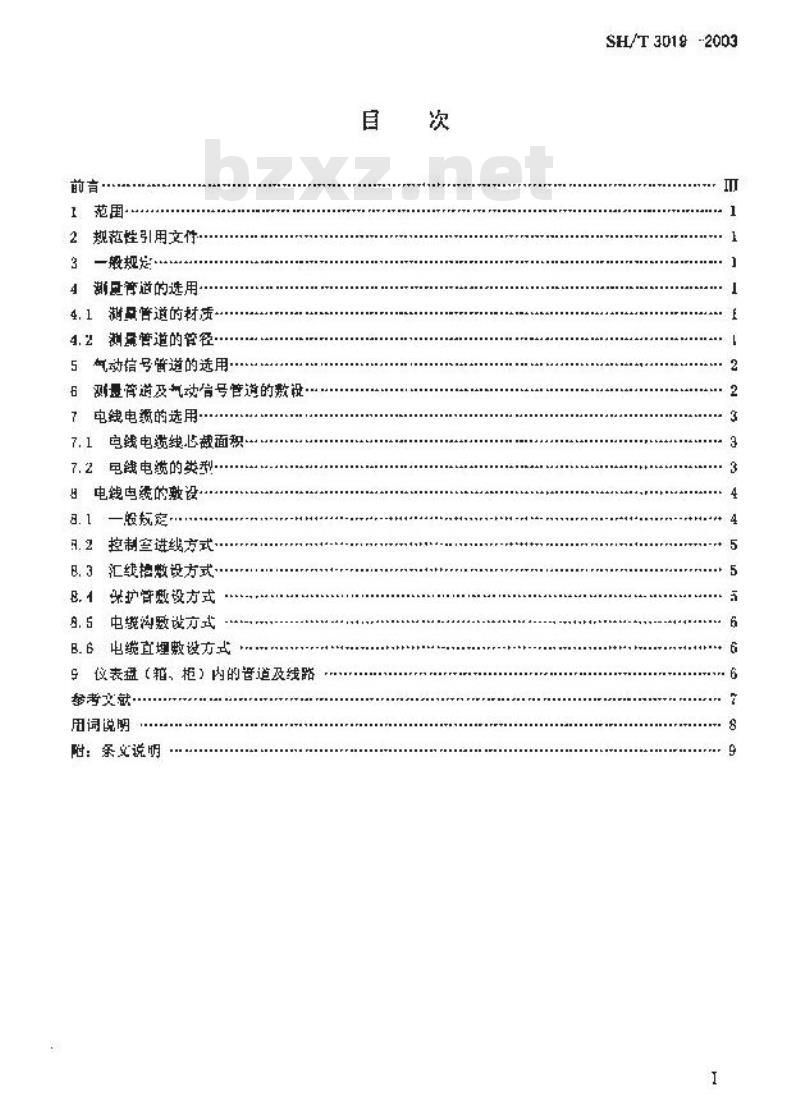

1范围·
2规范性引用文竹…
3一般规
4谢量管道的选用
4.1满品管道的材质-
4.2测量管道的管径
5气动信号管递的选用
6测量落道及气动信号管道的数投电线电缆的选用
7.1电线电缆线也趣面积
电线电缆的类型
8电钱电缆的敷设
8.1—般规定…
日.2控制空进线方式
B.3汇线抢数设方式
8.1殊护管数设方式
9.5中懿沟数设方式
B.6电缆直埋数设方式
5仪表盘（箱，柜）内的管道及线路数考文就·
用词说明
附：深文说明
SH/T3019-2003
SH/T3019---2003

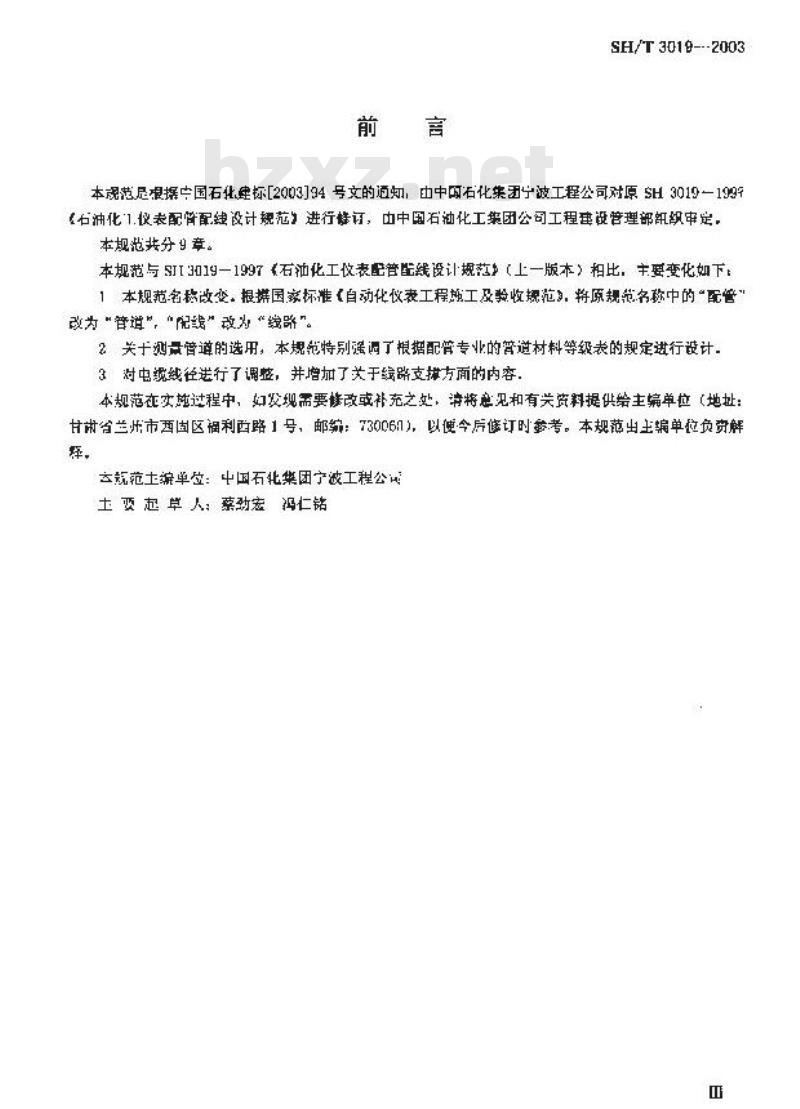

本现范居限据中国石化建标[2003]94号文的迈知，由中网石化集团宁波工程公司对原SH3019一199石油化1.仪表配管配线设计规范进行峰订，由中国石油化工集团公司工程建设管理部织审定，本规范共分9章。
本规范与3019一1997《石油化工仪表配管线设计规范（上一版本）相比，主要变化如下1本规范名移改变。根拼国家标准（自动化仪表工程地工及验收规范3，将原规范名称中的“配管”改为“管道”，“配线”改为“线器”。2关十测量管道的选用，本规范特别强调了根据配管专业的管道材料等级表的规定进行设计，3对电缆线径送行了调整，并增加了关于线路支撑方面的内容，本规范在实地过程中，如发现需要修改或补充之处，将意见和有关资料提供给主编单位（地址：甘肃省兰州市西固区福利西路1号，邮综：730061)，以便今后修订时翁考。本规范出主编单位负宽解玄航范土编单笠：中国石北集团宁波工程公司土变起草人：嘉劲冯仁铭

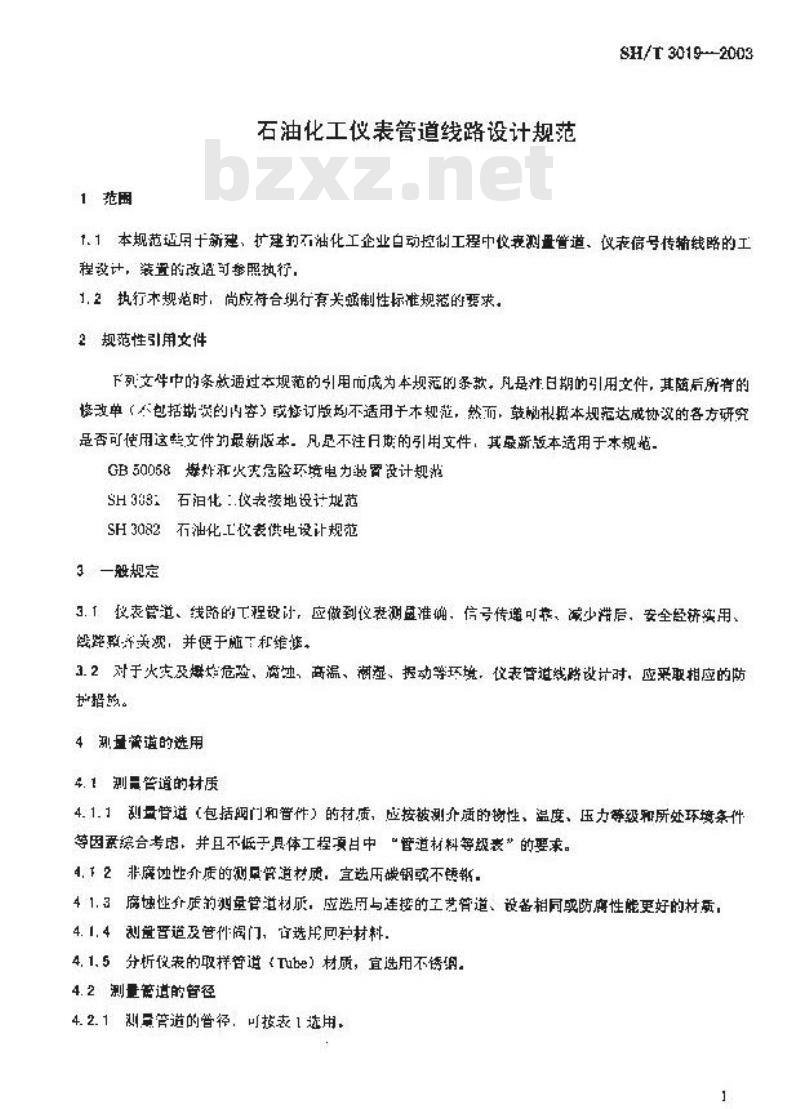

1范围
石油化工仪表管道线路设计规范SH/T 3019--2003
1.1本规范适用十新建、扩建的石油化工企业白动控例工程中仪表测量管道、仪表信号传输线略的工程设计，装置的改适可参照执行，1.2执行木规范时，尚应符合行有关制性标准规范的要求。2规范性引用女件
下列文性中的条放通过本规范的引用而成为本规范的条款，凡是注日期的引用文件，其随后所背的修改单（不包括勘炭的内容）或矫订版均不适用于本规范，然而，鼓制根据本规范达成协议的客方研究是否可使用这文件的最新版本。凡是不注月期的引用文件，其最新版本适用于本规范，GB50058爆炸和火灾危险环境电力波胃设计规游SH303石阳化.仪表接地设计规范SH3082石油化.L仪表供电设计规范3一规定
3.1仪表管道、线路的工程设计，应做到仪表测盘准确、信号传递可、减少满后，安全经济实用、战路致美现，并便于随下和维续，3.2对于火究及燃炸危险、满、高温、潮湿、握动等环境，仪表管道线路设计时、应采取相应的防护措放。
4别量策道的选用
4.1测管道的材质
4.1.1测盘管道（包括阅门和管件）的材质，应按被测介质的物性、温度、压力等级和所处环境案件等因案综合考虑，并且不低于具体工程项目中“管道材料等级表“的要求。4.2非魔蚀性介质的测且管道材质，宜选历碳钢或不。41.3腐块性介质的测量管道材质，应选用与连接的工艺管道、设备相同或防离性能更好的材质。4.1.4测盘普道及管件阔门，含选用同种材料，4.1.5分析仪表的取样管道Tube）材质，宜选用不锈纲。4.2测量能道的管径

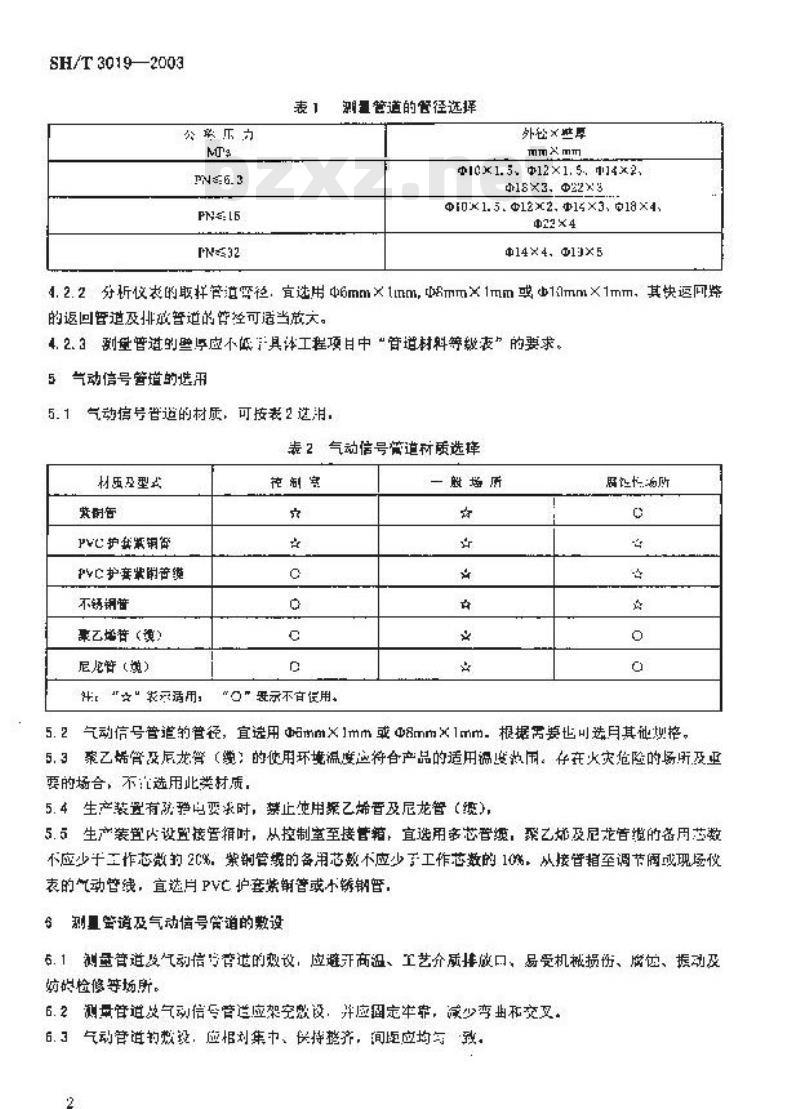

4.2.1测录管道的管径，可按表1选用，SH/T3019—2003
公除为
PN≤:6.3
PN≤32
测管道的管径选择
10x1.5，中12×1.54×2
18×3.@22×3
0x1.5.2.3，18
中22×4
中14×4@1×5
4.2.2分析仪衣的取择管过需径，宜选用6mm×1mm，Rmm×1mm或10mm×1mm，其快运可路的返回管道及排效管道的管控可适当放大。4.2.3到量管道的厚应不低于具体工程项目中“管道材料等缴表的要求。5气动信号管销的选用
气动信号管造的材质，可按表2选消，表2气动信号管道材质选择
材压及型式
费谢告
PVC护套紧铜
PC护套紫谢苦缆
不锈钢管
乙塔苔（演）
尼龙管（魂）
。“☆“装界活用：
花制室
“○\爱示不言使用，
一般场所
照性性汤所
5.2气动信号管道的管径，宜递用mm×1mm或@8mm×1mm根据需要也叫选月其他划格5.3案乙烯管及辰龙管（）的使用环境温度应符合产品的适用温度激用。存在火灾危险的场所及型要的场合，不选用此类材质，
5.4生产装资有院举由恶表时，禁止使用聚乙筛百及尼龙管（统）5.5生产装置内设置接管插时，从控制室至接管箱，宜选用亲芯管，聚乙及尼花首缆的备用芯数不应少于三作芯微的2C%，紫钢管缆的各用芯数不应少于工作芯数的1%，从接管指至调节阀或现场仪表的动管线，宜造月PV护套紫朝管或小锈销管，2剩管道及气动信号管销的数设
5：1测量管道及气动信学逆的变设：应避开商温、工艺介质非放口、易受机械损份、虑位、振动及恢快检修等场所。
6.2测量管道改气动信今管应架空数段，并应国定牢靠，减少弯典和交叉。6.3气动管道的数段：应相对集中、持整齐，间距应均与致。2
的.4测量道应尽量短，长度不宜超过15m日.5测量普道的敷设应避免管道内产生列如静压，密度差及气滤。SH/T3019—2003
6.6对丁在操作压力下放当地沐境温度变化游闲内易结冻、冷凝、凝固、结晶成汽化的被测介质，仪表测带管道应采报件热或绝热消施，6.7测量管道水平数没时，应有1:1D~1：1X的坡度，其倾斜方向应能排除管道内光净的凝流或气体，6.日果凝缺或气体难以自流退同1艺管道时，对于液休介质，测量管造的最高点应设补气装：对于气体介质，测量管道的最低点应设排没装贸，当介危中含有沉淀物级污油物所，在测量管道的最低点虚落排污装觉，
6.9有毒、有降蚀性或严污染环境的介质，必须排放到指定他点或装内的密问非放索统，严禁任意排放。
6.10测量答道与亮温设备、管道相连时，应采取热胀补偿指施，6.11延小人十！0MPa的测通管道，应段翼安全注压设施（排故網带泄压孔的接头），且放口朝向妄全侧。
6.12议表管道支架的问距宜符合下列规定6.12.1钢营
水平安装1.0m-~1.5m
录再安装1. 5m-~2. (hm
6.12.2制营、些料管及管缆
水号交装0. 5m--0.7m
耳安装0.7m~1.0m
6.13不谢管固定时，不应与碳剃管道直接接触。了电线电缆的选用
7.1电线包缆的线芯截面积
7.1.1议表信号出线电缆的线芯截面应满足检测、控制间路对线药阻护的要求及随工中对绒续巩械册适的要求。其最心线芯截面积不应小于0.5mm7.1.2在一或2区法舞场合，对于敏设在汇线植或保护管宁的三芯及三芯仪表缆的线芯截面积，可为1.mm~1.5mm：热电偶补偿导线宜选用1.0mm~2.5mm，若采用多芯电缆，在规路屯阻满足要求的茶下，其线芯越面可适当缩小为0.75mm～1.ml7.1.3电缆明设或左电沟内数丧时的最小线芯翻面：！区内应不小于2.5mm：2区内应不小丁1.5mm.
了.1.4接地线的线芯战面积，应按SI[301石油化工表接地设计规范的有关规定选用。了.1.5供电线路的线芯截面识，应按S1T引2石油化1.仪表供电设计规游的有关规定选用了.2电线电缆的类型
了.2.1一敦情说于，电线宜选用多股铜芯聚7烯（或聚乙烯）绝练线1电缆宜选用多股销芯案乙烯绝缘案氧乙烯护变软电缆。
7.2.2票冷地区放高温，低温场所，应考虑电线、电缆允许使月的温度范固。3
SH/T 3019—2003
7.2.3火火危险场所架空缴设的电缆，应选用阻愁型电缆7.2.4当采用本安累统时、所用续的分布电容、电感等参数必须符合有关规范的要求7.2.5仪表管号电缆的屏蔽选择
开关量信号，宜达用总问蔽：
b）4mA~20m4战1V5VDC信号，直用总屏蔽：当信号电费经过高强度交变继质时，宜采用对敛线芯：
c）热电偶或脉冲量信号，宜选旧分屏敲及总研蔽：d）特殊要求的受表电演，应按制造厂的妥求选用，7.2.6热电胃补偿导线的型号，应与热电分度号相匹能。8电载电缆的款设
8.1般规定
8.1.1在装置现场，电线电经应沿较短途径敷设，避开热源、凝湿、掘动源，不应激设生影响操作、妨碍设备维龄的检置。
8，1.2电线、中说不室平行费设在高温工管道租设备的上方有离他性滤快的工卫管道和设备的下方，8.1.3大装置现场，较分的非逆装电线电缆宜穿在金同管内朵护；较集中的电线电嵌宜整设在业盖的电缆汇线博或中缆托盘内：铠装屏蔽电线电可魁设在梯级式电缆桥架中。8.1.4仪衣电线电继中间不审存接头，但可以根据需要没置接继或接线拒。8，1.5议表信号电缆力电缆交叉数设时，宜成直角跨越：与电力电缆平行缴设时，两者之间的通小允诈距离，应符合表3的定。
表3仪表电端与电力电缆平行数设的量小允许距商电子电缆电压与工作电瓶
125V,10.4
2C0V--40CV, 100A
2G0V-50KIV, 200A
300100803
相互下行累性的长，
≤500
8.1.6当仪表信号电缆采出开两电绩、在金质穿管内战缴设在带益的汇线内时，仪表电缆与具有强磁场和强静电场的电气设备之间的净距离，宜大于0.m，8.1.7不同电压等级的信号，不应求用一根缆，8.1.8本安电路的统路、应与非本安电路的线路分开数设，并应有蓝色标，8.1.9通讯总载宜单独敷设，并采取防护招施。8.1.10现场检链点较率的装受，宜采用现场按影籍，现场按装箱优设置企数表放案币和便于箍能的瓶方。室外安表剂接线箱的电继不应从箱顶部进出，4
8.t.11不同电压等经的准号，不应使用同一个接饿箱。8.1.12多芯自规的备用芯数Y为使用芯数的10%～15%。SH/T3019--2003
8.1.13炸险场所电线电缆设计的技术要求及接线前的防爆等级，应按GR50058（爆炸和火灾危险环境电力装置设计规范”的规定执行。8.1.14防现场仪表及接线箱的电缆入口处，应采用相应防爆缎别的电引入装置，包括采用防撑密封圖密封或用密封填料进行密封，8.2控制室进线方式
8.2.1控制室的进线采用架空方式，当条件限制时也可采用地进线方式。8.2.2架空进线时，汇践槽应有1：100以上的破度，向下坡向室外，电缆墙处应采取密封措施，防业丽水、单埃及有害气保进入内。8.2.3地沟进线时，室内沟底应高出室外地面300mm以上。室内外地沟分男处必须进行密封处理，既止雨水、尘埃，有害气体，小动物进入审内。8.3汇线擅散设方式
8.3.1仗表汇线格记架空数设，汇战横安装在工艺管架上对，宜拓置在工艺管道的例面或上方。8.S.2汇线惜的材质
）一般情况，可采用钱接涨钢线上）含有粉尘，水汽及一股腐蚀性的坏境，置采用热波锌碳钢汇线糖或喷塑璞钢汇线槽，）严需满蚀的外境，当不存在屯磁干说时，可采用玻璃汇线：当存在电磁干势时，可采用锌铝合金镇或涂其它高效防履涂料的碳钢汇线槽：d）丧粘需妥，也可选用铝合金或不锈钢材质的汇线槛。8.3.3仪表交流电源线路，应与议表信号线路分并敷设：本安信号和销本安信号线也应分刀数。分陷方式在来月隔板限开，并对金属隔板可更按地，也可采用不同的汇线槽。型当装电欲可以不分开数设，8.3.4保护管应在汇线相侧面高度1/2以上的区域内，采用锁紧探母（带护编相)或管接头与汇编撸逆接，保护管不得在汇线艳的底部或顶盖上开形进出。.3.5汇线应有排水孔：
8.3.6汇线控内电线充填系费宜为0.25-~0.358.3.7汇綫槽乘直段大下2m时、应在垂直段上，下端惜内增设固定电缆用的支。当垂直段大丁4m1时、还应在比中部增设支架，8.3.线措的直线长度超过5m时，宜采取改变标产，加伸筛板等热影胀补偿措施。8.4保护管设方式下载标准就来标准下载网
8.4.1保护管宜采用电线管或镀锌钢管，根据实示情况，也可采用非金风保护警，8.4.2保护管盲采用架空数设：当架空敷设有困难时，可采用地数设，但保护普径应加火一级，埋地部分应进行防腐处理。
日.4.3填议的保护管应逊最途径数设，埋入墙或湿凝十.内时，离表面的净距离不应小于25mm，日.4.4保护管内出缆充填系数，一段不粗过0.40。单根电缆穿保护时、保护管内径不应小于电缆外经的1.5信。
日.45不出压等级及频率特性的线路，应分测穿管缴设。5
SE/T3019—2003
B.4.5保扩管与检测元件或现场仪老之间，来用热性管连按时，保护管门应低于仪表进线门约250mm保护驾从L向下敷设至仗表对，在管未端应加排水三逆，当保护管与仪装之间不采用捞避管连接时，管未端应带护线（护口）或加工成喇巩口，日.4.7单根保护营的直年停头起过两个或直践长度超过30切时，应加穿线盒。B.5电缆沟数设方式
8.5.1老缆沟底的坡，不应小于1:200，室内沟拨度过尚十放向室外。在沟的量低点应深取有效的排水措逆，在可能积率易燃易案气体的电缆沟内应填充沙子8.5.2电沟应避开地上和地下障码物：避免与拍下管道、动力电缆沟交叉。.5.3控表电题沟与动力电满沟交叉时应成直角跨越，在交叉部分的仪表电现应采取隔需保护措施。8.6电缆互埋数设方式
8.，1室处装置，控制点少分放汉无管架可利尿时，宣选用错装电缆直埋收设，并取防商措。8.6.2直电缆的理设深度不应小于700mm，在案冷地区电缆应理在土层以下，当无法实施时有防止户览损坏的措施。
8.6.3直理数设的电统与望筑物地下恭础间的最小净距应为00m，与电力缇间的最小净距离应欲合表3的规定，
8.6.1直埋电缆不应沿任佣地下管道的正上方或正下方平行数设。当沿地下管道两侧平行数设或与其变效时，最小净距离应符合以下规定。a）与易燃易择介质的产过平行时为1000mm，交义时为500mm；i）与热力誉道平行时为2000mm，交叉时为500mn：c）与水管或其它工艺管道平行或交义时均为500mm8.6.5当直埋电缆率憋道路时，应穿保护管保护。管须数土厚度不得小于1000mm。日.6.6地下理设的线路，在地雨上应有明显的标认9表盘（箱，柜）内的管遗及线路9.1仪表盘（箱、拒）内的导线宜来用截面积为5mm或1.mm的销.软统。线终宜数设在1拍内，在小型仪表箱内瓶可获齐损我明线缴设，9.2仪表盘（箱、拒）内的导线应退过接线片或管状端头与仪表及电器元件柜按，导线与接线片的连接应压接，盘内部配线不得存在中接头。9.3这表盘（莉、柜）内应证端于择与外部电换电缆相连，但补偿导线宜与型内仪表直接村连，9.4本安仪表与非本安仪表的接战端子排应分开设置，两者的信号线应采用不同汇线楷数设，共端子持及携载的间距应大于5Umum或采取隔离措施。本安仪表信号线和按线端子应有益免标志。9.5同一个接线端子上的连接芯，不应超过两报9.6每根导线在接线满子处应作出明显的、耐久的标记：s.7仪表盘（、析）内配管，气信号宜宋用mm×1m紫制管，集中成排数设，9.B位表盘（箱、柜）应来用穿扳接头与外部气动管线连接，9.安凝在有端炸和火灾危险环境的仪表盘（箱、相）其仪表管道及线路引入孔处应为防爆结构，女装在有存或有腐蚀性物质环境的仪表盘（箱、柜)，其仪表管道及线踏引入孔处鹿率封，态考文成
GB50093一2002白动之变表工栏逆工及验改规范2GB5005B一92爆炸和火火危险环境电装设计现范石油化工企业生产装暨电力设计技术规茂SH 3038—20G0
2002贝际下业5燃按术论坛—现动安装及维护4
SH/T30192003
SH/T3019
用词说明
对本标准条文中要求执行严格程度不同的用词，说明如下：（--）装示要求很严格、非这样做不可并具有法定责生时，用词为“必须”（mus），（一）表示要准确地符合标准匹应严格遵守时，用词为：正面词采用“应”（shall）：
反面词采用“不应”或“不得”(shall not)：“三）表示在儿种可能性中推荐特别合适的种，不泥及也不持除其他可能性，或表示是首选的但未必是所要求的，或表示不楚成但也不禁止某种可能性时，用词为：正面调采用“重”(should);
反面阅采用“不宽”(shonldnot)。【四）表示在标准的界双内质允的行动步弹时，用词为正面以采用“可”（may)：
反面词采用“不必”（reed nat）8
中华人民共和国石洒化工行业标雅石油化工仪表管道线路设计规范SH/T3019—2003
条文说明
2004北京
