【石油化工行业标准(SH)】 玻璃毛细管粘度计技术条件

中华人民共和国石油化工行业标准.玻璃毛细管粘度计技术条件
主题内容与适用范围
本标准规定了玻璃毛细管粘度计的技术条件。本标准适用于测定石油和石油产品粘度用玻璃毛细管粘度计。2分类
2.1玻璃毛细管粘度计根据形状以及用途分为四种型号：SH/T 0173—92
代替.ZBE30014—89
2.1.1BMN-1型（见图1)。共有十一支，各支毛细管内径分别为0.4，0.6,0.8,1.0,1.2,1.5,2.0,2.5，3.0，3.5和4.0mm。
2.1.2BMN-2型（见图2)。共有两支，各支毛细管内径分别为5.0和6.0mm。$6*

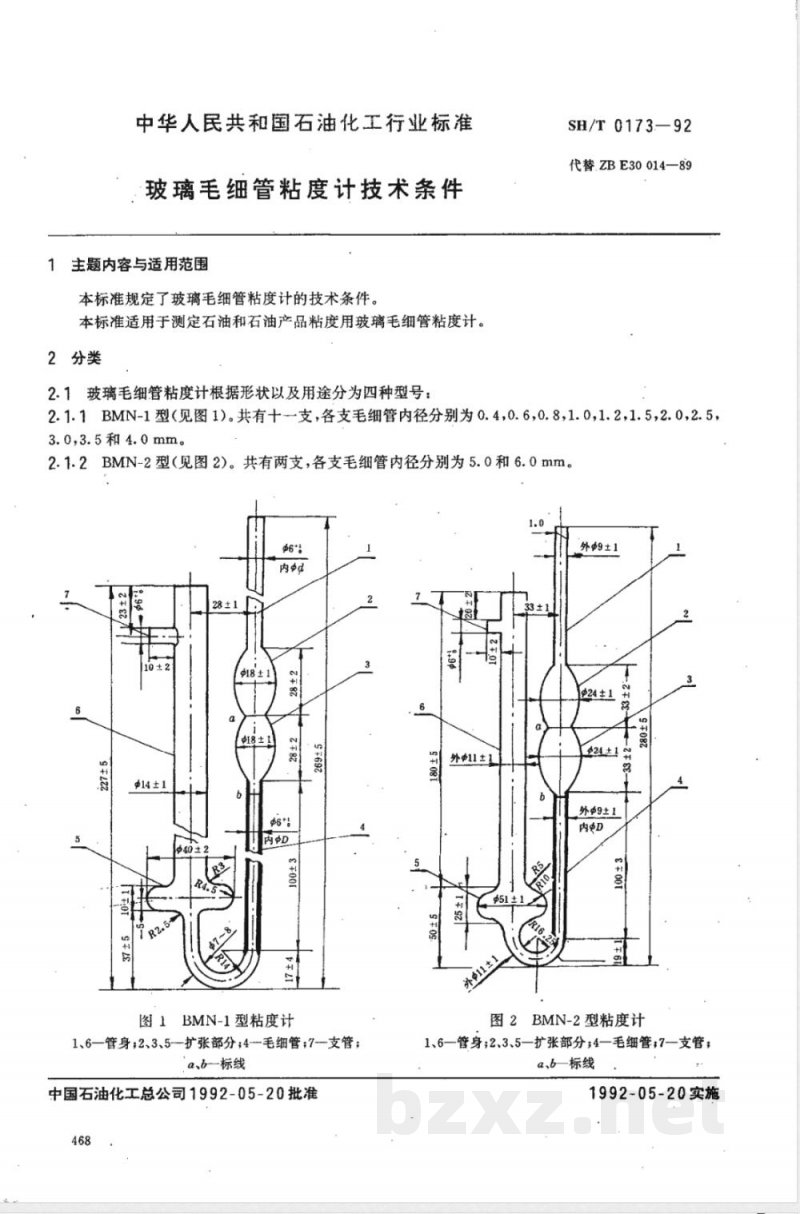

图1BMN-1型粘度计
1、6—管身；2、3、5扩张部分；4-毛细管；7支管；a.b标线
中国石油化工总公司1992-05-20批准468
h49！
外9±1
图2BMN-2型粘度计
1、6—管身；2、3、5—扩张部分；4—毛细管：7--支管；a、b—标线
1992-05-20实施
SH/T0173--92
2.1.3BMN-3型（见图3）。共有十二支，各支毛细管内径分别为0.31，0.42，0.54，0.63.0.78，1.02。1.26,1.48,1.88,2.20,3.10和4.00mm。2.1.4BMN-4型（见图4)。共有六支，各支毛细管内径分别为1.0,1.2,1.5，2.0,2.5和3.0mm。外8

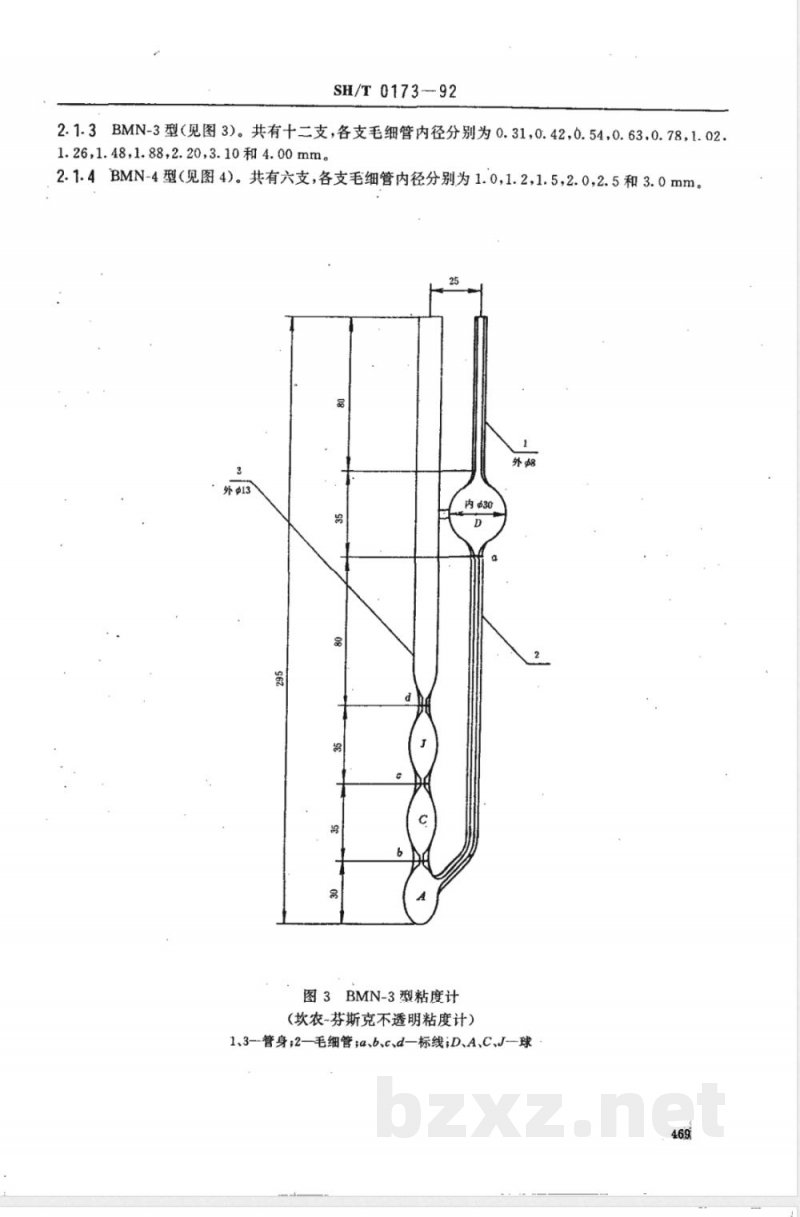

图3BMN-3型粘度计
(坎农~芬斯克不透明粘度计）
1、3-管身;2—毛细管;a、b、c、d—标线;D、A、CJ球469
3技术要求
SH/T0173—92

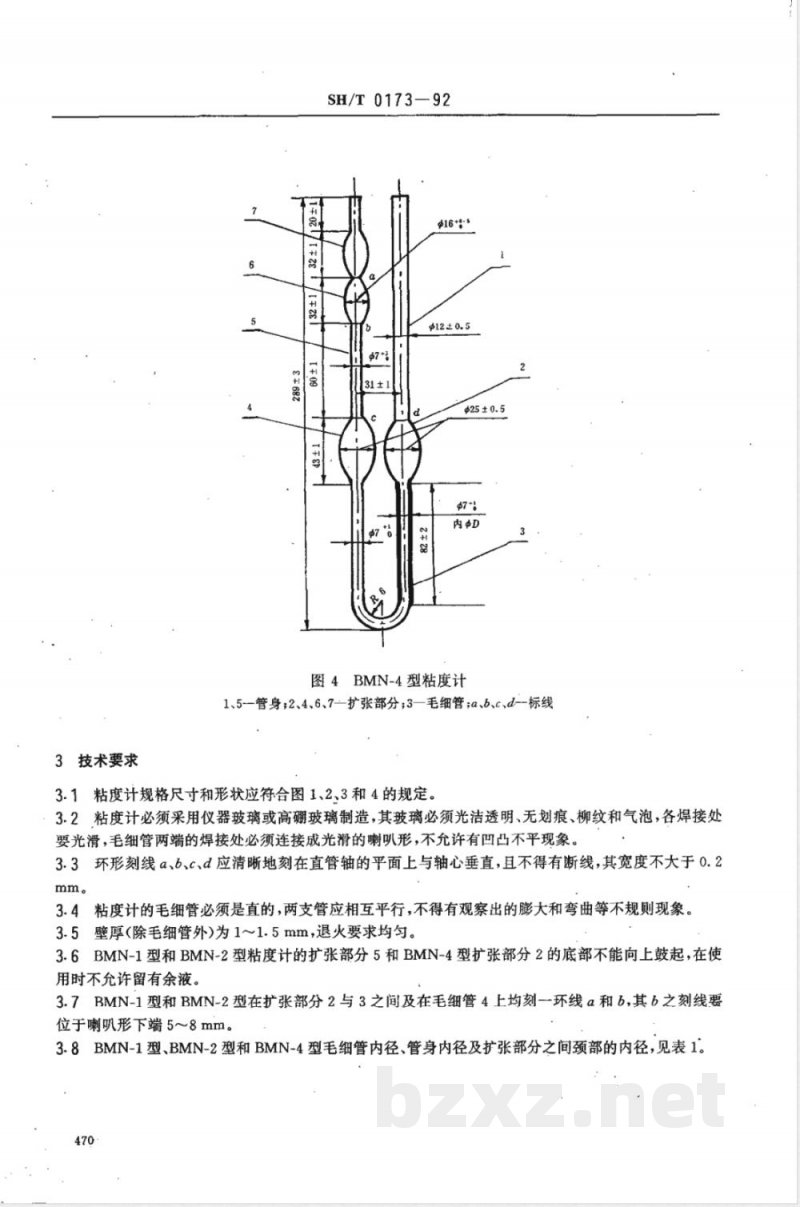

图4BMN-4型粘度计
1、5--管身;2、4、6、7-扩张部分;3—毛细管;a、b、c、d标线3.1粘度计规格尺寸和形状应符合图1、2、3和4的规定。3.2粘度计必须采用仪器玻璃或高硼玻璃制造，其玻璃必须光洁透明、无划痕、柳纹和气泡，各焊接处要光滑，毛细管两端的焊接处必须连接成光滑的喇叭形，不允许有凹凸不平现象。3.3环形刻线a、b、c、d应清晰地刻在直管轴的平面上与轴心垂直，且不得有断线，其宽度不大于0.2mm。
3.4粘度计的毛细管必须是直的，两支管应相互平行，不得有观察出的膨大和弯曲等不规则现象。3.5壁厚(除毛细管外)为1~1.5mm，退火要求均匀。3.6BMN-1型和BMN-2型粘度计的扩张部分5和BMN-4型扩张部分2的底部不能向上鼓起，在使用时不允许留有余液。
3.7BMN-1型和BMN-2型在扩张部分2与3之间及在毛细管4上均刻-环线a和b，其b之刻线要位于喇叭形下端5~8mm。

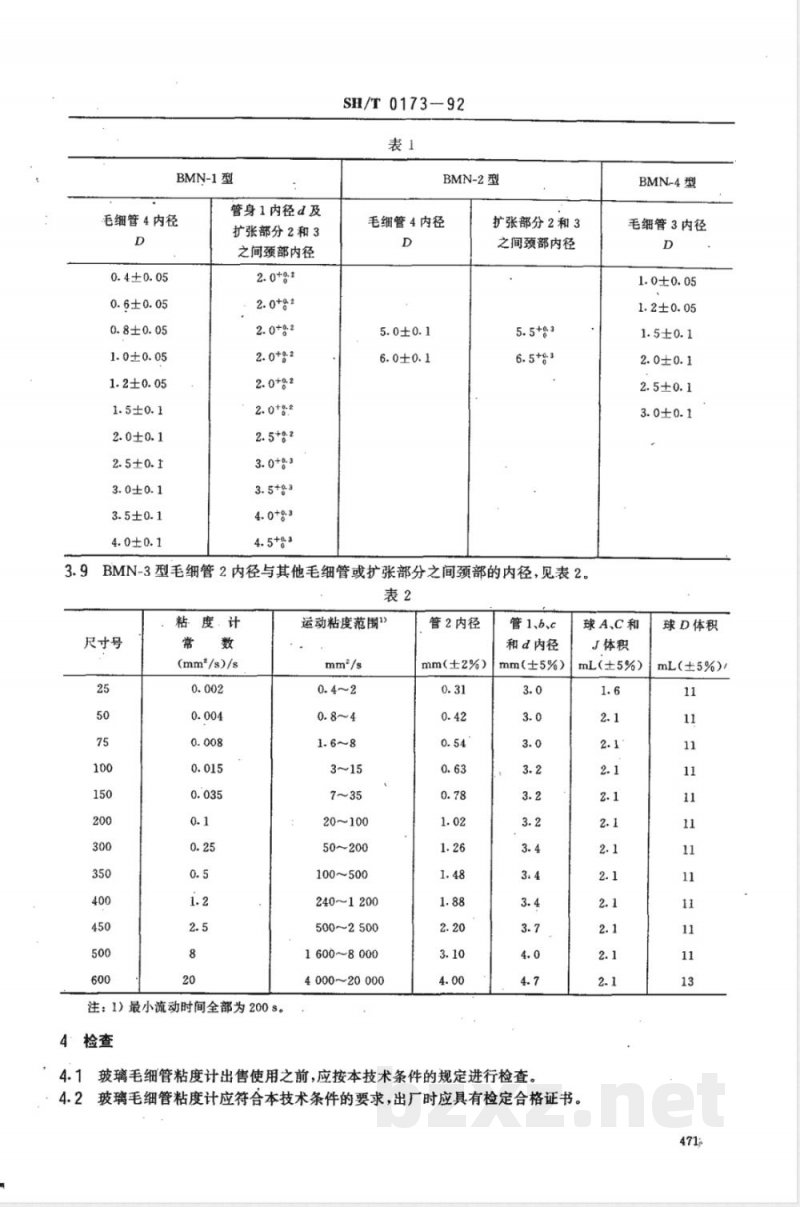

3.8BMN-1型、BMN-2型和BMN-4型毛细管内径、管身内径及扩张部分之间颈部的内径，见表1。470
BMN-1型
毛细管4内径
0.4±0.05
0.6±0.05
0.8±0.05
1.0±0.05
1.2±0.05
管身1内径d及
扩张部分2和3
之间颈部内径
SH/T0173-92
BMN-2型
毛细管4内径
扩张部分2和3
之间颈部内径
3.9BMN-3型毛细管2内径与其他毛细管或扩张部分之间颈部的内径，见表2。表2
粘度计
尺寸号
(mm\/s)/s
注：1）最小流动时间全部为200s。4’检查
运动粘度范围1>
20～100
50~200
100～500
240~1200
5002500
1600~8000
4000~20000
管2内径
mm(±2%）
管1、b、c
和d内径
mm（士5%）下载标准就来标准下载网
4.1玻璃毛细管粘度计出售使用之前，应按本技术条件的规定进行检查。BMN-4型
毛细管3内径
1.0±0.05
1.2±0.05
球A、C和
J体积
mL(±5%)
：4.2玻璃毛细管粘度计应符合本技术条件的要求，出厂时应具有检定合格证书。球D体积
mL(±5%)/
SH/T0173--92
在玻璃毛细管的扩张部分或管身上应注明下列标志；制造厂名称或商标；
毛细管内径；
标明仪器号码；
出厂年、月。
应按一般仪器的包装要求进行。附加说明：
本标准由石油化工科学研究院技术归口。本标准由石油化工科学研究院负责起草。本标准主要起草人侯淑兰、杨婷婷。本标准首次发布于1976年。
