【国家标准(GB)】 可燃气体探测器技术要求和试验方法

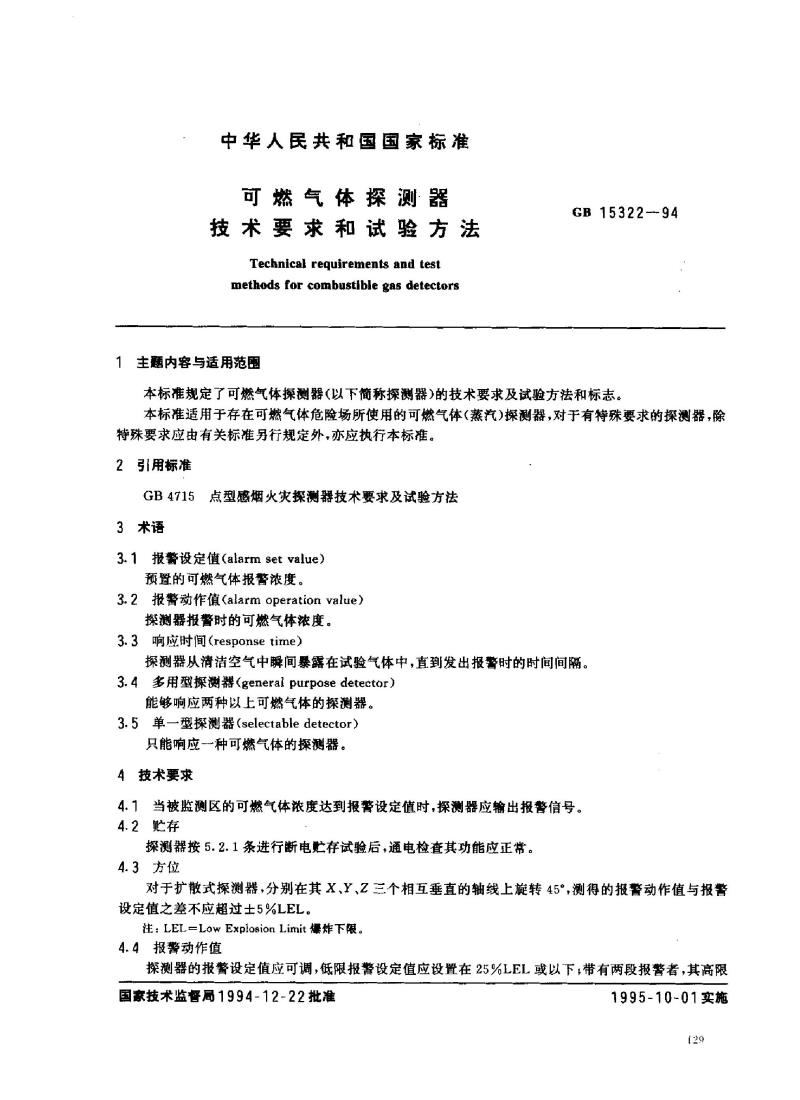

中华人民共和国国家标准 可燃气体探测器 技术要求和试验方法 GB 15322---94 本标准规定了可燃气体探测器（以下简称探测器）的技术要求及试验方法和标志。本标准适用于存在可燃气体危险场所使用的可燃气体（蒸汽）探测器，对于有特殊要求的探测器，除特殊要求应由有关标准另行规定外，亦应执行本标准。 2 引用标准 GB 4715 点型感烟火灾探测器技术要求及试验方法 3 术语 3.1 报警设定值 (alarm set value): 预置的可燃气体报警浓度。 3.2 报警动作值 (alarm operation value): 探测器报警时的可燃气体浓度。 3.3 响应时间 (response time): 探测器从清洁空气中瞬间暴露在试验气体中，直到发出报警时的时间间隔。 3.4 多用型探测器 (general purpose detector): 能够响应两种以上可燃气体的探测器。 3.5 单一型探测器 (selectable detector): 只能响应一种可燃气体的探测器。 4 技术要求 4.1 当被监测区的可燃气体浓度达到报警设定值时，探测器应输出报警信号。 4.2 贮存: 探测器按5.2.1条进行断电贮存试验后，通电检查其功能应正常。 4.3 方位: 对于扩散式探测器，分别在其X、Y、Z三个相互垂直的轴线上旋转45°，测得的报警动作值与报警设定值之差不应超过±5%LEL。 注：LEL—Low Explosion Limit 爆炸下限。 4.4 报警动作值: 探测器的报警设定值应可调，低限报警设定值应设置在25%LEL或以下，带有两段报警者，其高限报警设定值应设置在50%LEL。 在正常环境条件下，报警动作值同报警设定值之差不应超过±3%LEL。 4.5 报警重复性: 探测器实测6次报警动作值，每次同报警设定值之差不应超过±3%LEL。 4.6 报警响应时间: 探测器的低限报警响应时间不应超过30s，高限报警响应时间不应超过50s。 4.7 全量程指示偏差: 对于带有计量检测功能的探测器，每一刻度下测出的测示值同相应的试验气体浓度之差不应超过±5%LEL。 4.8 高速气流: 扩散式探测器的报警动作值与报警设定值之差不应超过±5%LEL。 4.9 电源电压波动: 控制器的额定工作电压在交流供电电压变化±15%条件下，探测器在试验气体中的报警动作值与报警设定值之差不应超过±3%LEL。 4.10 高浓度淹没: 探测器报警动作值与报警设定值之差不应超过±3%LEL。 4.11 高湿性能: 探测器在温度40±2℃、相对湿度92%时应能正常工作，报警动作值与报警设定值之差不应超过±5%LEL。 4.12 高温性能: 探测器在温度70±2℃的环境中应能正常工作，报警动作值与报警设定值之差不应超过±10%LEL。 4.13 低温性能: 探测器在温度-40±2℃的环境中应能正常工作，报警动作值与报警设定值之差不应超过±10%LEL。 4.14 绝缘性能: 探测器的绝缘性能在正常环境中和在温度40±2℃、相对湿度为90%～95%的两种环境条件下测得的绝缘电阻值应分别不小于100MΩ和1MΩ。 4.15 耐压试验: 探测器按本标准第5.2.14条要求进行试验。试验期间，探测器不应发生表面飞弧、扫掠放电、电晕或击穿现象。 4.16 耐振性能: 探测器按本标准第5.2.15条要求进行试验。试验期间，不应产生器件脱落、机械损伤和松动现象，功能应正常。 试验结束后，按5.2.3条要求进行报警动作值试验，测出的报警动作值与报警设定值之差不应超过±5%LEL。 4.17 长期稳定性: 探测器在正常环境条件下连续通电运行28天，期间不应发生报警信号及故障信号。按5.2.3条要求进行验证试验时，报警动作值与报警设定值之差不应超过±5%LEL。 5 试验 5.1 试验一般要求 5.1.1 本标准规定的试验是型式试验，探测器试验按附录A规定的试验程序和附录B规定的设备进行。 5.1.2 探测器在试验前应进行外观检查，零部件应齐全、无损伤、无异常情况时方可进行试验。 5.1.3 如在有关条款中没有说明时，则试验容差为±5%。 5.1.4 对于不能进行动态报警响应试验的探测器，可按容差规定进行静态报警、不报警的响应试验。 5.1.5 受试样品（以下简称试样）探测器8只，应按1～8编号。 5.1.6 试验气体 5.1.6.1 对于专门用于响应甲烷的单一型探测器或含响应甲烷的多用型探测器，则用甲烷-空气的混合气体。 5.1.6.2 对于响应除甲烷以外可燃气体的探测器，
