【石油化工行业标准(SH)】 石油化工仪表供气设计规范

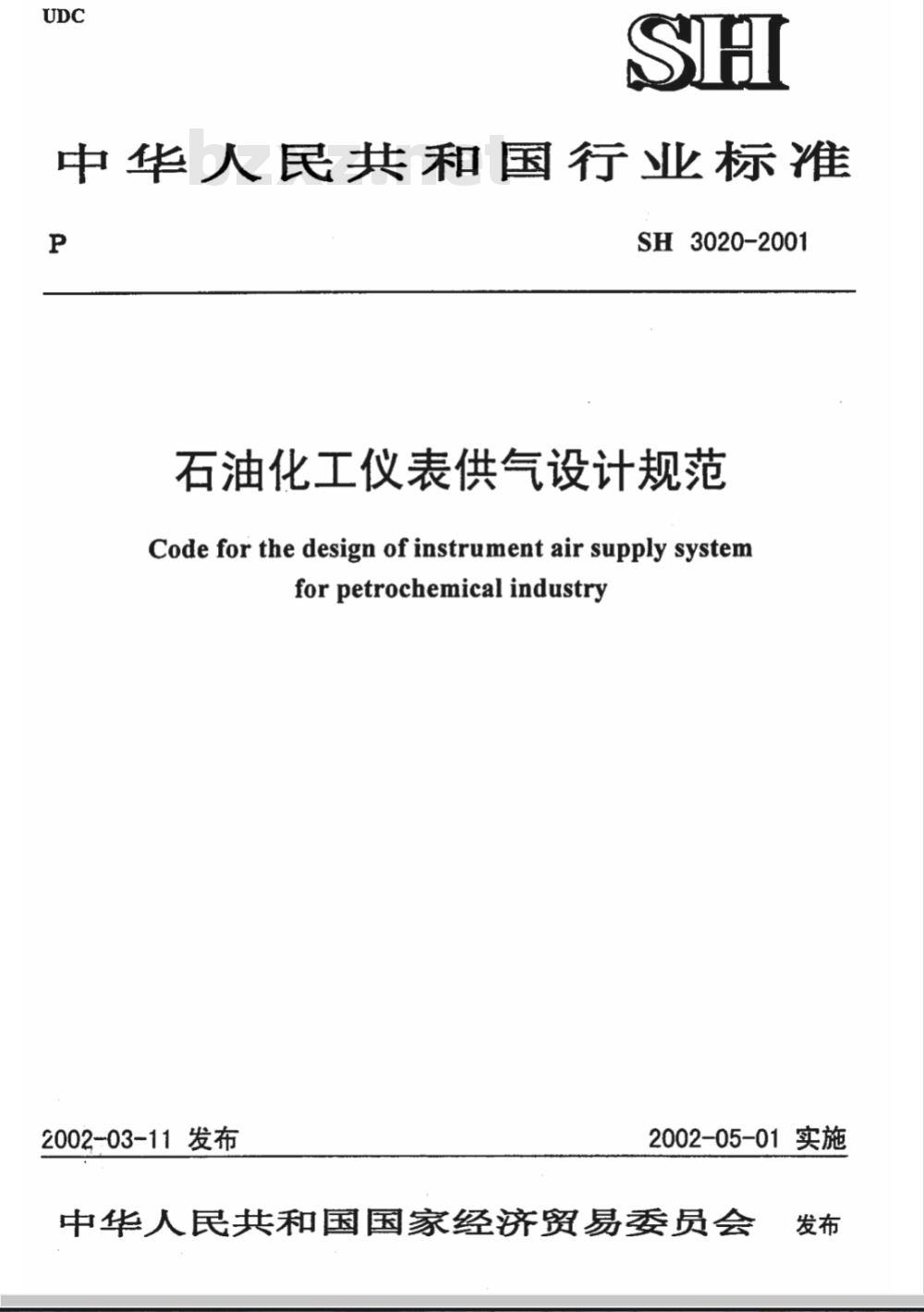

中华人民共和国行业标准
SH3020-2001
石油化工仪表供气设计规范
Code for the design of instrument air supply systemforpetrochemical industry
2002-03-11 发布
2002-05-01 实施
中华人民共和国国家经济贸易委员会发布
中华人民共和国行业标准

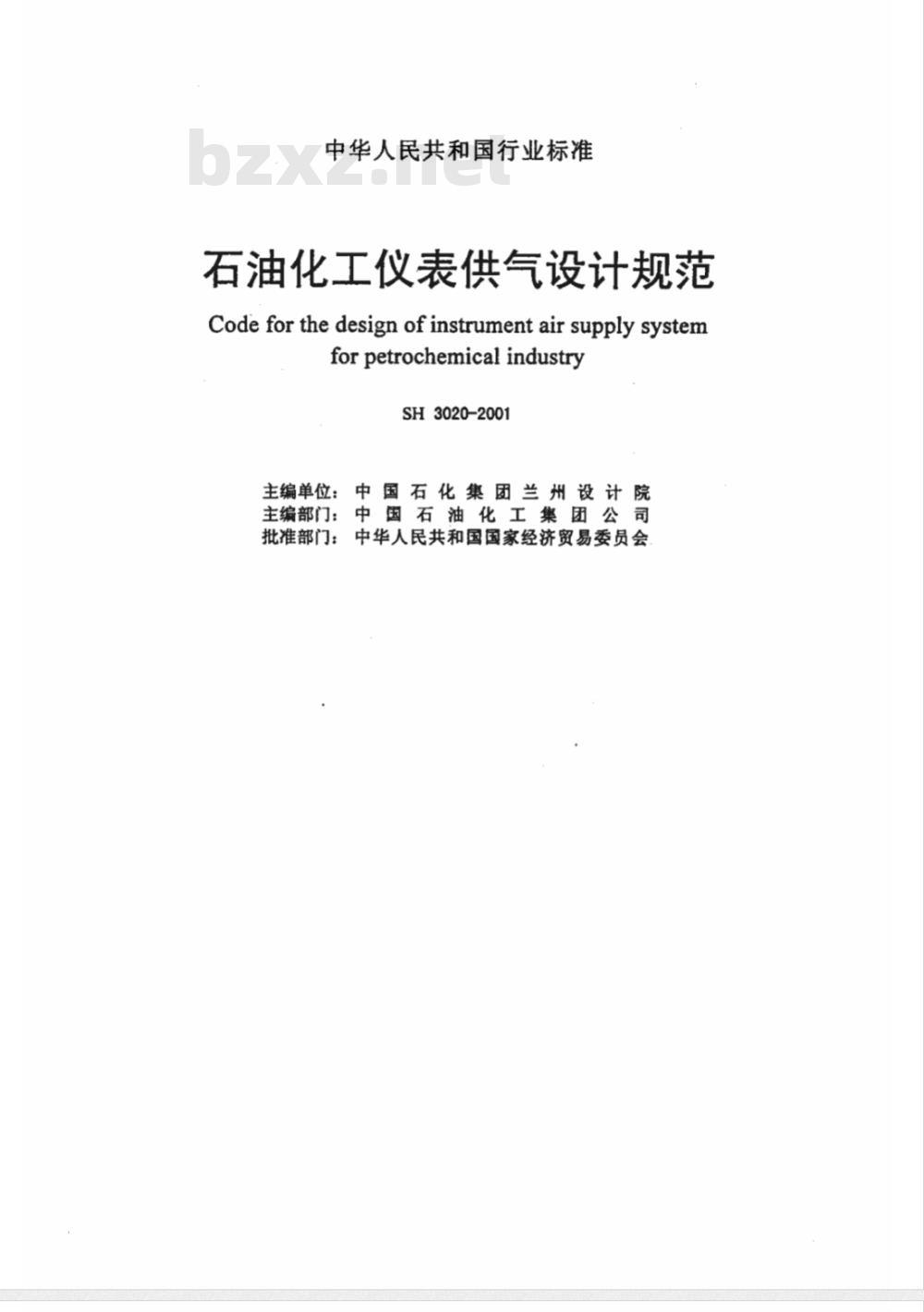

石油化工仪表供气设计规范
Code for the design of instrument air supply systemforpetrochemical industry
SH 3020-2001
主编单位：中国石化集团兰州设计院主编部门：中国石油化工集团公司批准部门：中华人民共和国国家经济贸易委员会中华人民共和国国家经济贸易委员会二00二年第12号

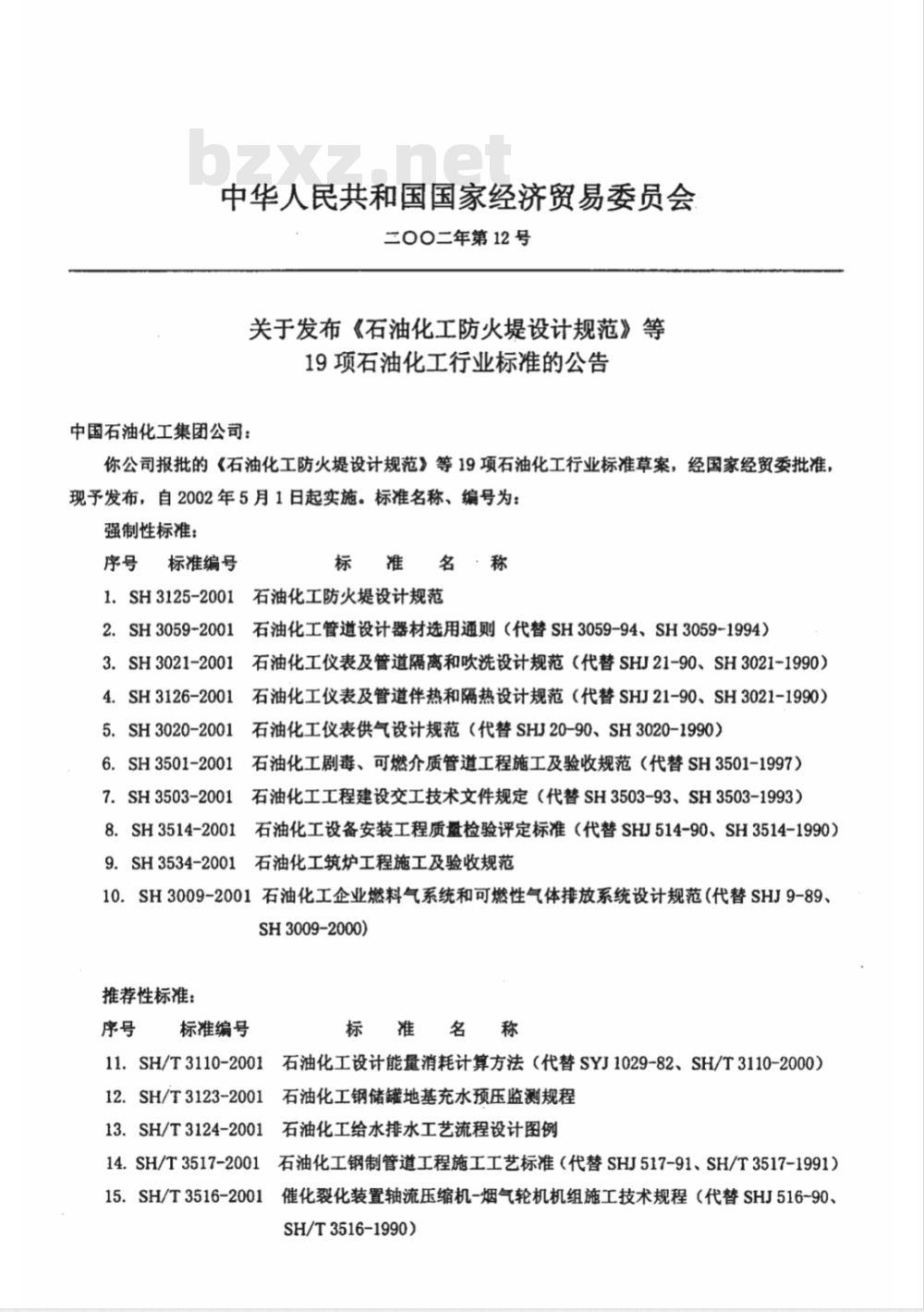

关于发布《石油化工防火堤设计规范》等19项石油化工行业标准的公告
中国石油化工集团公司：
你公司报批的《石油化工防火堤设计规范》等19项石油化工行业标准草案，经国家经贸委批准现予发布，自2002年5月1日起实施。标准名称、编号为：强制性标准：
序号标准编号
标准名·称
1.SH3125-2001石油化工防火堤设计规范2.SH3059-2001石油化工管道设计器材选用通则（代替SH3059-94、SH3059-1994）3.SH3021-2001石油化工仪表及管道隔离和吹洗设计规范（代替SHJ21-90、SH3021-1990）4.SH3126-2001石油化工仪表及管道伴热和隔热设计规范（代替SHJ21-90、SH3021-1990）5.SH3020-2001石油化工仪表供气设计规范（代替SHJ20-90、SH3020-1990）6.SH3501-2001石油化工剧毒、可燃介质管道工程施工及验收规范（代替SH3501-1997）7.SH3503-2001石油化工工程建设交工技术文件规定（代替SH3503-93、SH3503-1993）8.SH3514-2001石油化工设备安装工程质量检验评定标准（代替SHJ514-90、SH3514-1990）9.SH3534-2001石油化工筑炉工程施工及验收规范10.SH3009-2001石油化工企业燃料气系统和可燃性气体排放系统设计规范（代替SHJ9-89SH3009-2000)
推荐性标准：
标准编号
标准名称
11.SH/T3110-2001石油化工设计能量消耗计算方法（代替SYJ1029-82、SH/T3110-2000）12.SH/T3123-2001石油化工钢储罐地基充水预压监测规程13.SH/T3124-2001石油化工给水排水工艺流程设计图例14.SH/T3517-2001石油化工钢制管道工程施工工艺标准（代替SHJ517-91、SH/T3517-1991）15.SH/T3516-2001催化裂化装置轴流压缩机-烟气轮机机组施工技术规程（代替SHJ516-90、SH/T3516-1990）

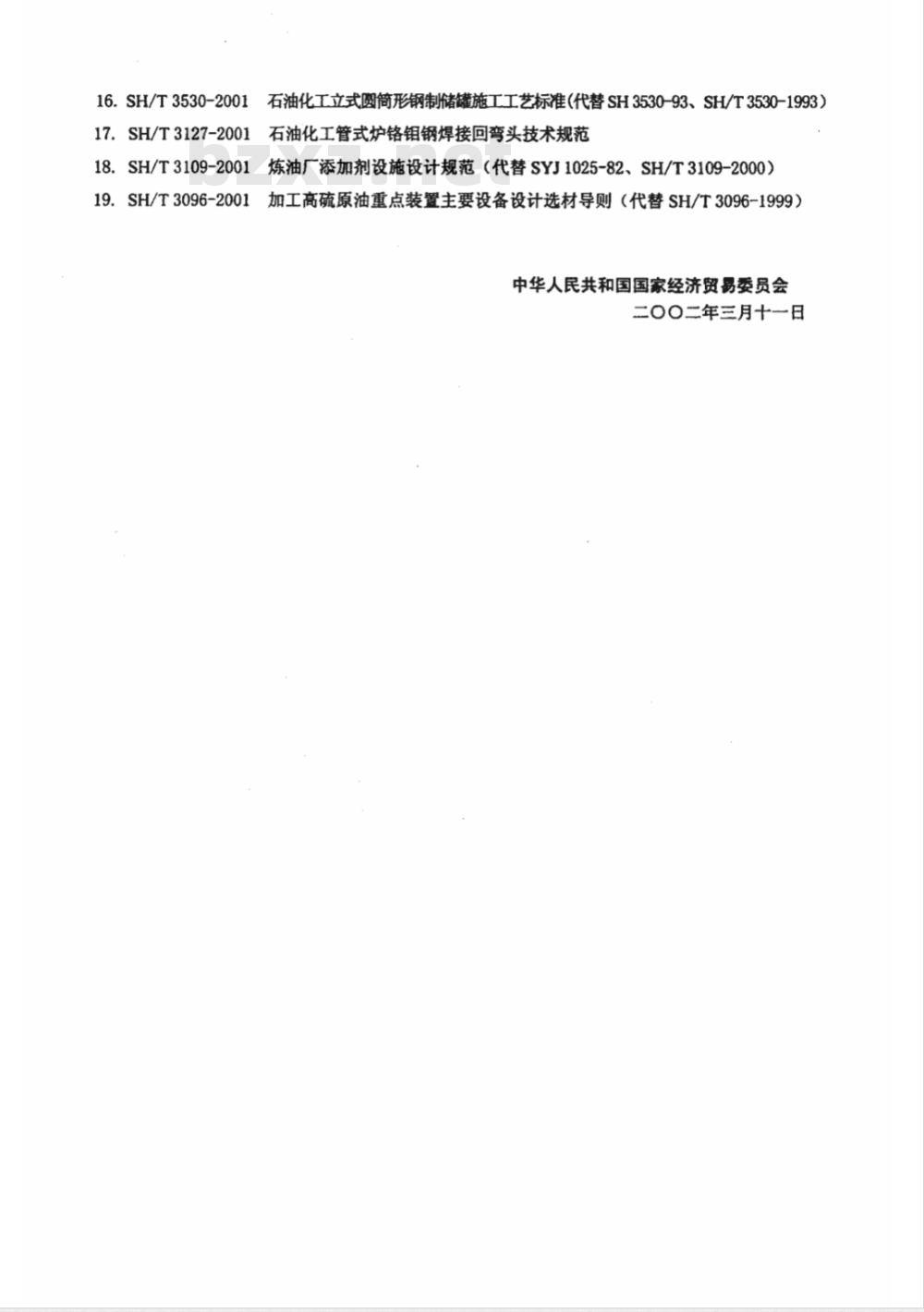

16.SH/T3530-2001石油化工立式圆简形钢制储罐施工工艺标准（代替SH3530-93、SH/T3530-1993）17.SH/T3127-2001石油化工管式炉铬钼钢焊接回弯头技术规范18.SH/T3109-2001炼油厂添加剂设施设计规范（代替SYJ1025-82、SH/T3109-2000）19.SH/T3096-2001加工高硫原油重点装置主要设备设计选材导则（代替SH/T3096-1999）中华人民共和国国家经济贸易委员会二二年三月十一日

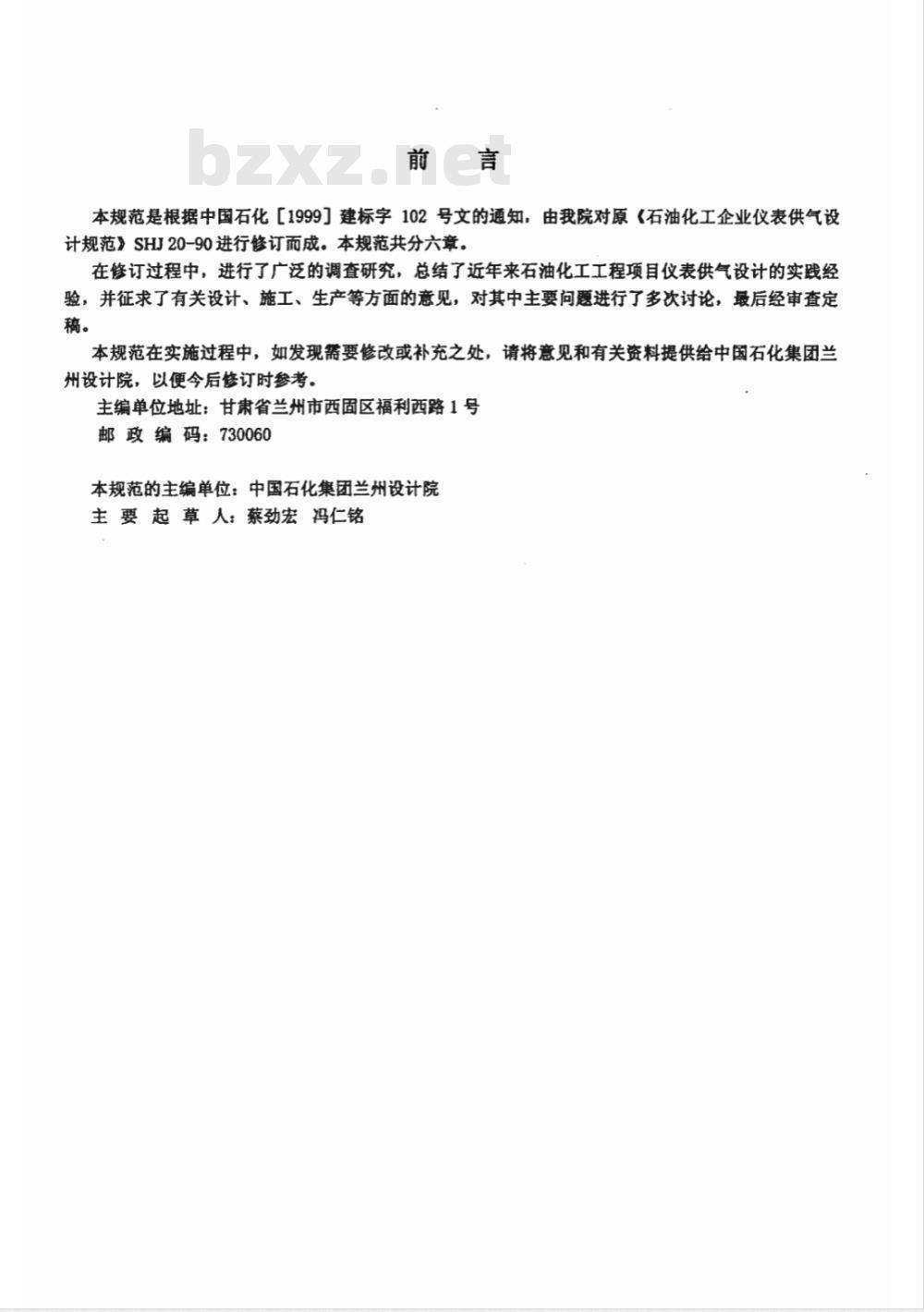

本规范是根据中国石化［1999】建标字102号文的通知，由我院对原《石油化工企业仪表供气设计规范》SHJ20-90进行修订而成。本规范共分六章。在修订过程中，进行了广泛的调查研究，总结了近年来石油化工工程项目仪表供气设计的实践经验，并征求了有关设计、施工、生产等方面的意见，对其中主要问题进行了多次讨论，最后经审查定稿。
本规范在实施过程中，如发现需要修改或补充之处，请将意见和有关资料提供给中国石化集团兰州设计院，以便今后修订时参考。主编单位地址：甘肃省兰州市西固区福利西路1号邮政编码：730060
本规范的主编单位：中国石化集团兰州设计院主要起草人：蔡劲宏冯仁铭
总则·
名词术语·
气源质量要求
气源装置
4.1气源装置的容
4.2气源压力……
4.3气源装置的安全供气
4.4气源装罩气罐的容积……
5供气方式
供气系统管路·
6.1供气管路的数设要求
6.2气源的连接与阀门的设置.
6.3供气管路材质的选择…
6.4供气管径的选择
供气系统的监测
用词说明·
条文说明
SH 3020-2001
1.0.1本规范适用于石油化工新建、扩建工程中自动控制仪表的供气设计，装置的改造可参照执行。本规范仅对仪表气源供气装置（如空压站等）提出性能要求，不涉及供气装置内部流程及设备的具体设计。
1.0.2执行本规范时，尚应符合国家现行有关强制性标准规范的要求。本规范的相关标准：动化仪表气源压力范围和质量》GB/T4830-1984。《工业自
SH3020-2001
2名词术语
气源一—驱动仪表或部件运行的带压气体（通常为空气）。供气系统一连通气源与仪表，实现仪表供气的配管网络。耗气量一一是指仪表在工作时所消耗的空气流量。本规范中以稳态耗气量作为仪表耗气量的计算依据。
稳态耗气量一一在稳态时，仪表在其工作范围内所消耗空气的最大流量，通常是用每小时标准立方米表示。常见的仪表产品说明书中，最大空气消耗量就是指本规范中的仪表的稳态耗气量。送出压力气源装置工艺流程图上末级过滤器出口管路（如果有减压阀，则为减压阀后）上的压力，为气源装置送出压力。
最低供气压力一一是指仪表或气动装置维持正常工作，气源装置送出压力的下限值。维持时间一一是指当压缩机组停机时，依靠气罐中储存的气体将供气管网的压力维持在瑕低输出压力以上的时间。
SH3020-2001
3气源质量要求
仪表气源应采用消洁、干燥的空气，备用气源也可采用干燥的氮气。3.0.1
仪表气源在操作（在线）压力下的露点，应比装置所在地历史上年（季）极端最低温度至少低3.0.2
10℃。露点换算见图3.0.2。
大气压下露点芒免费标准下载网bzxz
图3.0.2露点换算图
SH:3020-2001
3.0.3经净化后的仪表气源，在气源装置的出口处，其含尘颗粒直径不应大于3um，含尘量应小于1mg/m。
3.0.4仪表气源装置送出的仪表空气的油份含量应小于10mg/m2（8ppm（w））。3.0.5仪表气源中不应含易燃、易爆、有毒、有害及腐蚀性气体或蒸汽。3.0.6当仪表用气质量有特殊要求时，可对该仪表的供气回路作特殊处理。4
仪表供气系统负荷包括：
SH3020-2001
4气源装置
4.1气源装置的容量
1气动盘装、架装仪表及气动变送器、定位器、执行器、电磁气阀等气动仪表装置的用气：2吹气法测量液位及吹气热电偶的用气，充气法防爆、.防腐蚀的用气；3成套设备的仪表用气：
4仪表吹扫、检查、校验以及仪表车间等的用气；5其它需要使用仪表空气的设备，如某些分析化验仪器等的用气。4.1.2仪表气源装置设计容量取决于仪表总耗气量的大小。仪表总耗气量的计算，宜采用汇总方式。4.1.3通常仪表的耗气量为操作状态下（140kPa（G），20℃）的稳态数据，计算耗气量时，应按公式4.1.3换算为标准状态（101.33kPa（A），20℃）。g,=kg
式中K—修正系数，取1.54；
2—标准状态下的稳态耗气量（m/h）；9—操作状态下的稳态耗气量（m2/h）。4.1.4仪表气源装置设计容量按公式4.1.4计算。Qa=(K, +K2))
式中Q—标准状态下气源装置设计容量（m/h）：ZQ—各类仪表标准状态下稳态耗气量总和（m/h）K供气管网系统泄漏系数，通常取0.1～0.3;Kz一考虑瞬时耗气量的修正系数，通常取2。(4.1.3)
4.1.5当采用汇总方式估算仪表总耗气量有困难时，可根据现场经验直接估算仪表气源装暨设计容量：
每台调节阀的耗气量按1～2m2/h（标）计算：1
2每台现场安装的其它气动仪表耗气量按0.5～1m2/h（标）计算：每台控制室内安装的气动仪表耗气量按1.m2/h（标）计算：34
正压通风防爆仪表柜按每小时换气次数大于6次考虑；4
特殊设备的用气；
6反吹法测量的用气。
4.2气源压力
4.2.1根据气动仪表的要求，气源装置的输出压力范围分为下列两档：500～700kPa（G）
300~500kPa（G）
4.2.2气源装置的输出压力上限值应为气源装置正常操作条件下的最高送出压力。若此压力值仍不能满足工程设计实际需要时，可采取再加压措施。4.2.3气源装置的输出压力下限值为气源装置的最低送出压力，若低于此压力值时，应进行声光报警。5
