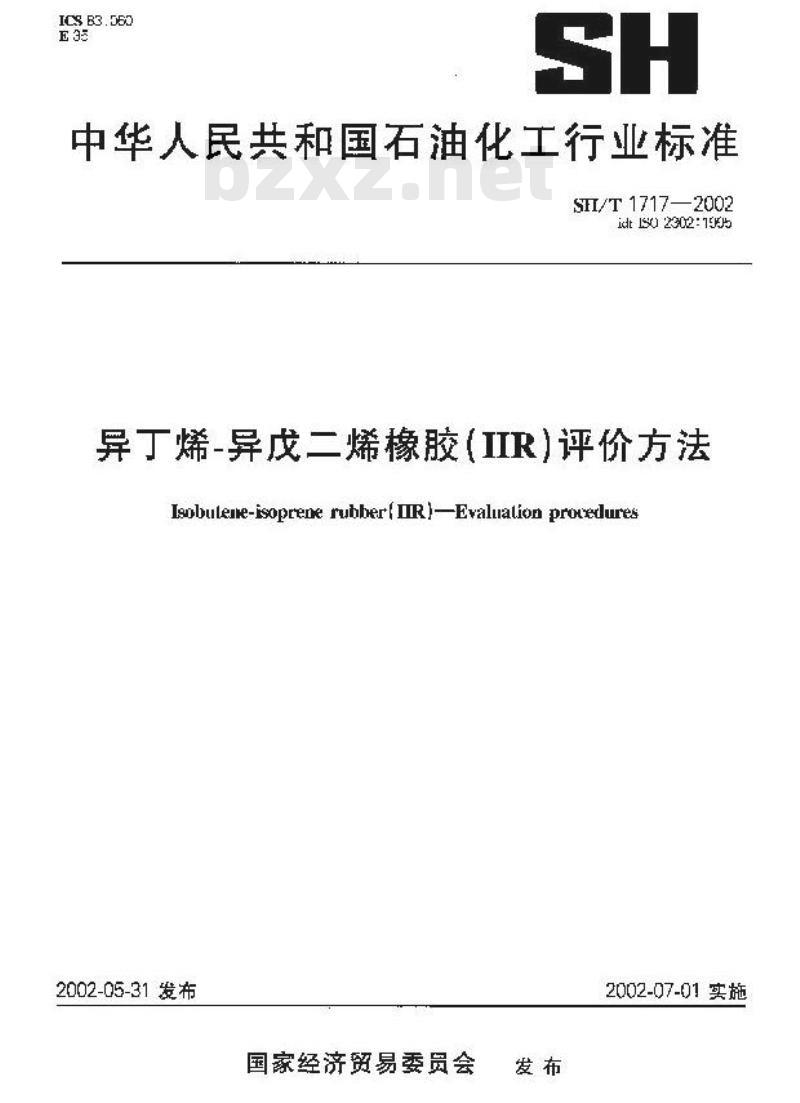

【石油化工行业标准(SH)】 异丁烯D—异戊二烯橡胶(IIR)评价方法

ICS B3.560
中华人民共和国石油化工行业标准SFI/T1717—2002
idt 1s0 2302: 1555
异丁烯-异戊二烯橡胶(IIR)评价方法Isobulene-isoprene rubber( IR ]-Evaluation proxedures2002-05-31 发布
国家经济贸易委员会
2002-07-01 实施

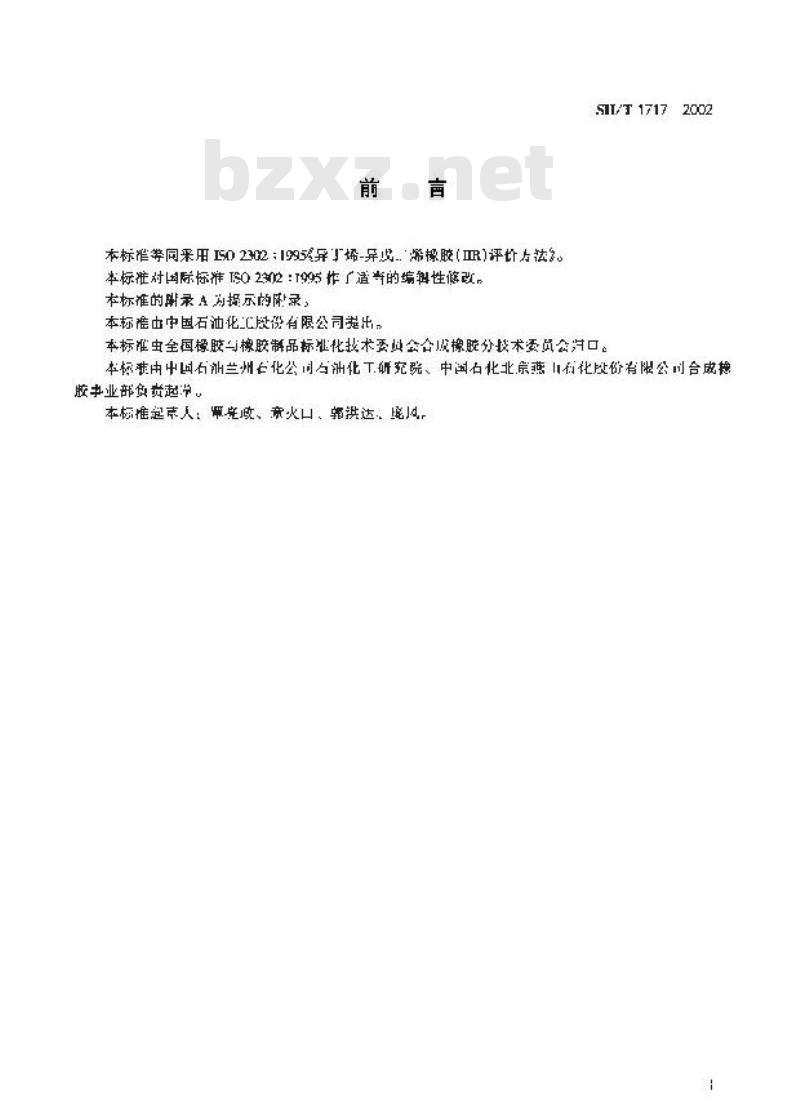

本标窄等同采用502302：1995异下烯-异必.筛橡胶（)评左法3。本标准对国际标准份02302：T995作了适当的编料性悠改，本标准的谢录点为据示的录，
本标陷出中国石油化工汇股份有限公司提出SII/T 1717
本标准虫全画橡胶马与橡胶制品标准化技术委典会合成橡胶分技术委员会口。本标唯由中国石泌兰州石化公司台油化工研究院、中国石化北宗燕山有化股份有限公川合成换胶书业部负贫超净。
本标惟起南人：光收、帝火口、郭洪达境，SH/T1717--2002

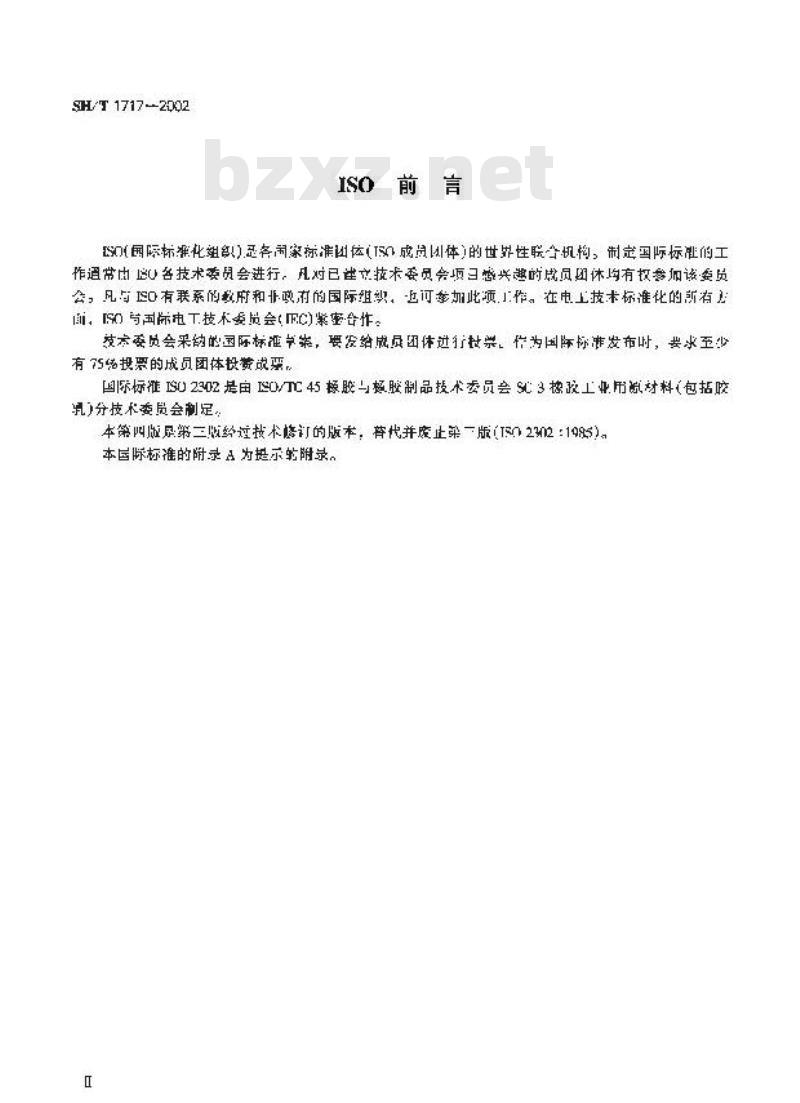

ISO前言
SO国际标准化组氢)显各围家标准团达(T成以体）的世界性联公机构，制定国际标准的工作道常由各技术委员会进行。凡对已准文技术委员会项日感兴递的成员团体均有权参加该委员会，凡与口有联系的教府和非政有的国际组织，正可争加此项1作。在电上技本标准化的所有面，[O与再际电工技要质会(F)紧密台作。装本委员会采纳的国际标准事案，要发给成员团过行技票，为国际标准发市时，要求至少有75络投票的成员团体投费战票，国际标准SU2302是由O/TC45橡股与杯股制品技术委员会S3政工业用显材料（包括咬乳)分技术要员会制足：

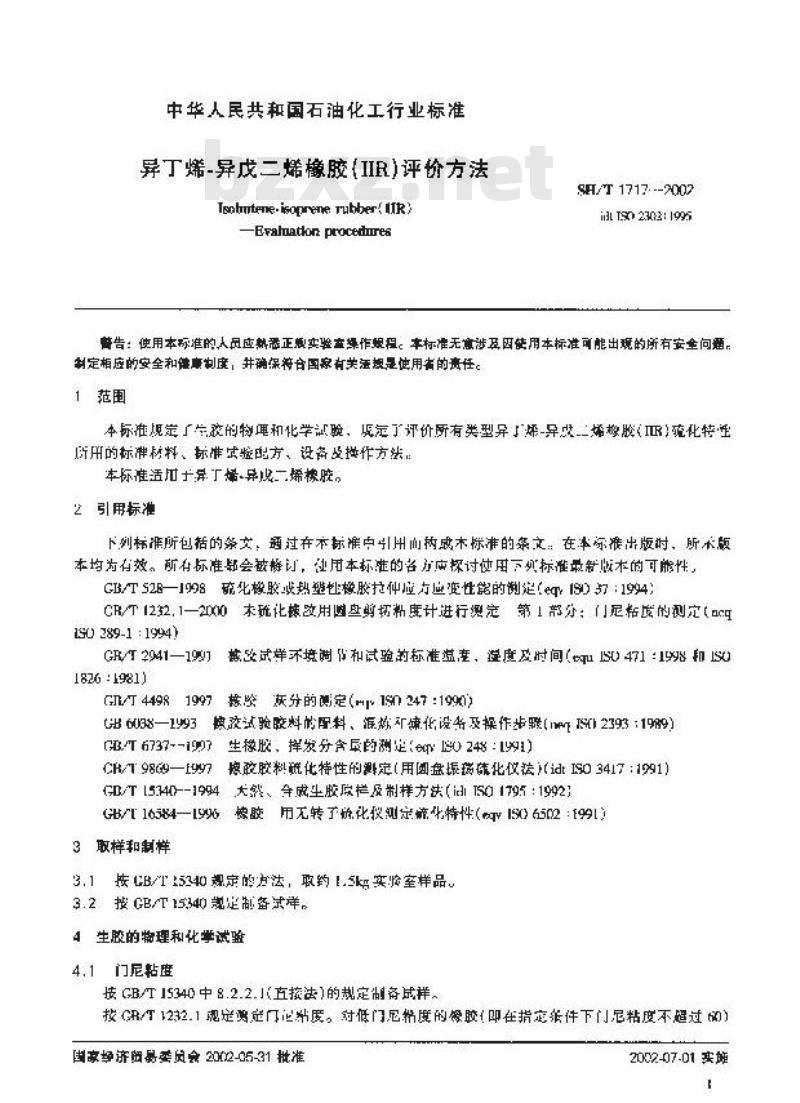

本第四版民第三版经过技术情订的版本，替代并度止第一版（02302：1985)。本尽际标准的附录A为超示的附录。中华人民共和国石油化工行业标准异丁烯-异戊二烯橡胶现评价方法Teobmtene-isoprene rubber llR?Erahuatlon procedmres
SH/T 1717. --2007
iI TS 2303: 1995
替告：使用本称准的人员应熟悉正题实验产操作规程。本标准无激涉及四能用本标准可能出现的所有安全问，制定相应的安全和催素制度，并确保符合国有关涵规是使用有的责任。1范围
本标准规定了学胶的物嘎和化学试验，项了评价所有类型异「烯-异总二烯橡胶（ILR)疏化特所用的标准材料、标准式配方、设备发挫作方法车标准适片十屏丁爆异必二烯橡胶。2引用标准
下刻标准所包括的条文，通过在本标准中用而树成木标准的条文：在本标准出版时，所本版本均为有效。所右标准部会被静订，处用本标准的各为庐探讨使用下见标准最新版本的可服性。GB/T528—1998硫化橡胶热塑性橡胶抢仲应方应变性器的测定（eT1S)3：1994CR/T1232.1—2000本疏化恢改用回盘剪拐粘度计进行澳定第1前分：门尼粘度的测定（acg1S0 289-1 : 1994}
GR/T 2941—199
核改试不境调你和试验的标准益率，湿度及时间（S0471：19和S01826 :1981)
GIT 44981997
栋胺灰分的侧定（m150247：1990)G6038—1993赣政达验胶料的配料，海欢死康化设务及操作步股n1S2393：199）(BT6737-~190了生橡胶，择发分含尽的测定（eVE0 248:[1)CR/T98G9—E997
橡胶胶料磁化特性的定（用圆盘振瑞森化仪法片idIS03417：1991)GD/T[5340--1994 大然、个成尘胶度栏及制样方法(ilTS01795：1992)GB/10584—[9%6胶用无转了痛化仪测定硫化特性（eqY15036502：[991）3取样和制样
3.1 按CB/T 15340规定的片法，取约 1.5k实室样品3.2按GB/T15340规定制备式详，4生胶的物理和化学试验
4.1门尼粘度
按GB/T15340中8.2.2.J直按法）的热定制备成样按GR/T1232.1规定需定门证站度。对低门尼格度的像胶(即在指定录件下门尼粘度不超过6))国家经济阅最委负会2002-05-31批准2002-07-01实施
SH/T 1717—2002

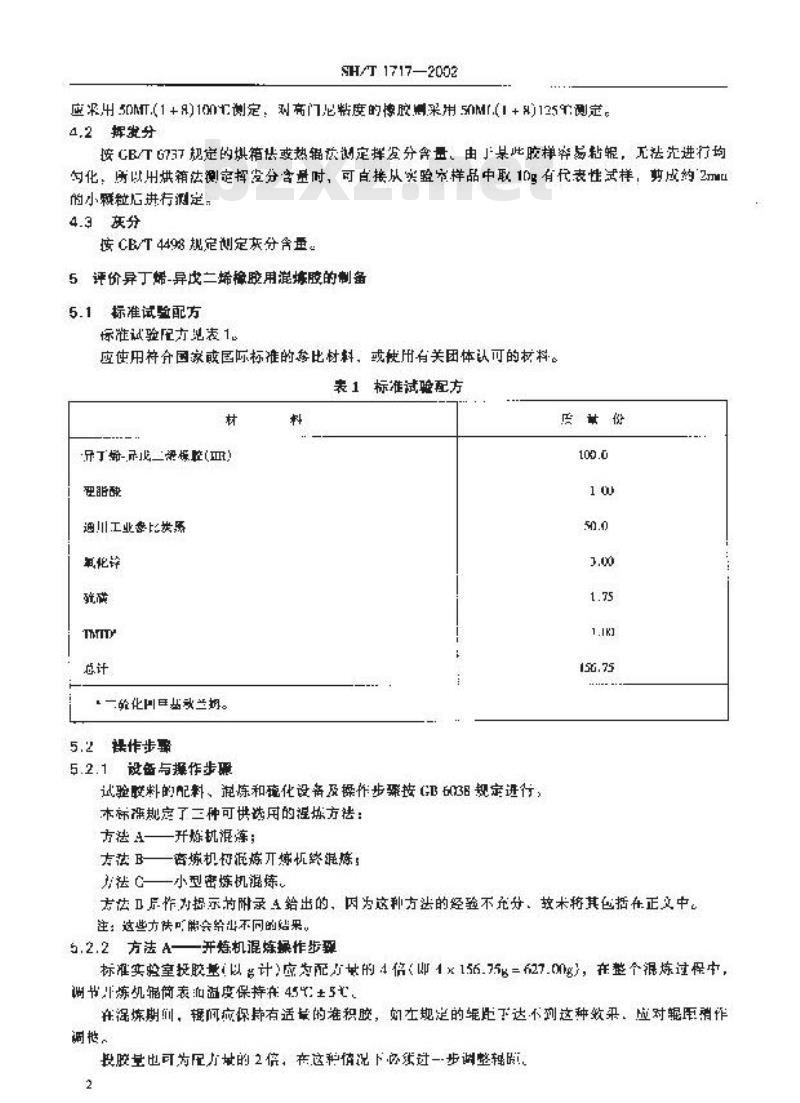

应采用50MT(1+8)100谢定，对高门龙粘度的像胶测采用50Mr.(1+H)125测定。4.2据光分免费标准bzxz.net
按CE/T6737规定的烘箱法或热辐法谢定择发分含量，由J某此胶样穿易粘，无法先进行均均化，函以用烘箱法测定挥发分含量时，可自接从实验实样品中取10g有代表性试样，剪成约2m山的小颗粒后进行测定。
4.3灰分
按CB/T4498规定测定灰分含量。5评价异丁烯-异戊二烯棕胶用混炼胶的制备5.1标准试验配方
标准试验配方见表1
应使用符国家或际标准的参比材料，或使用有关团体认可的材料。表1标准试验配方
开丁解-成二梁标腔（）
硬骼酸
通川工业您获界
氧化锌
一验化且基改兰期。
5.2谋作步甄
5.2.1设备与操作步票
试验胜料的配料，混炼和疏化设备及操作步骤按GB603B规定进行本标谨规定了三仲可供选用的握炼方法：方法表
有诺B-
一升炼机混炼：
练机扫派炼开炼杭终混炼，
小型密炼机混炼。
方法卫后作为提示对附录4给出的，因为这种方法的经验不充分，教术将其包括在正文中。注；这些方法可嵌会给出不同的结果，5.2.2方法A—开炼机混炼操作步裂标准实验室提胶量以营计）应为配片女的4倍（即1×156.75k=27.00g），在整个混炼过程中，调节止炼机编简表治度保持45主5在强炼期训，辑间症保期有适最的准积胶，如士规定的绳距下达不到这种效采，应对辊臣消作调，
投胶量也可为尼方求的2倍，这情况下必试过一步谢整轴配。2
SH/T 1717-2002
a）将开炼机提距设定为(.65mrm，使换酸包辑，）准合炭和硬脂酸，提简等逆均勾地加入获累和硬脂酸。不时地调节辊距，以保持蝇闻有适量的雄积胶，当家龈企部加完以后，从每边作3/4制刀1次。要确保放游在接料益中时炭累都加人胶科中。）加人氧化针，硫磺和TMTT
d）从每边作3/4划刀3次，
e）下片。更调节至0.8mm，将胶料打间海通6次。
持差时叫
界积时
门将胶料正带成约6mr厚的较片：检变胶必质量（见心B6038），如采酸粒质量上理论值之差道过+0.5吸或一1.5%，原弃去设整科，重新混炼：收出足峰的按料供显化仪试验用。）按528既定择咬释压制感约2.2mm厚的咬片于制备化试或压創战证当度月于料符环形试栏
i）胶料在港游后疏化前，节2h-24h=如有可能：在心B/T2941现的实验室标准温度和混度下进行调节，
5.2.3方法心
小型密炼机混炼操作步聚
小双密炼机的额定穿量为64mL，投胶量可为配方量的0.46倍（即0.46×[56.75g=72,10g)。小型率炼机的模腔温度保持在即3T，空载转速为例in-r/mimn将开标机湿度调书至50%±5%，据距设定为0.5血，快敢料过竭1饮，将压制成的腔片剪成约25mu宽的股务。
注：降想腔以外的配料，英引等可事先按配有安求的比例利在起，人小型蛋机中，以便生加料更等品，准确。可步用如下左法之一选行越和：）用许和研件。
1）用带有加述能必格的双教型技并机搅计10mim：）用很合限很介5次，每次3，每大混介后部要格粘存内整上的物料刮下来。（\Wri“型报合游近用十这记合汁度：期乐慢合对间销过，范用酸会培燃，收分做性变差：持缠时间/
a)加人核胶，放下上项栓，塑炼橡胶。h）升起上原榨，小心加人驾化锌、磺、硬脂略和1M1、以避免任何摄失，然后加人焱照，消扫密炼机预口、放下上顶牵。门混炼掺胶、
）关闭马达，升起上项栓。清理混炼室并下胶料。记录胶料故高祖度。该求高温度应不超过3
SH/T 1717—20(02
120℃：必要时调节设量或模脱源度以例这个要求。e）将胶料放在辑温为501±5，辑距为3.0mm的开敏机通过2收。格查胶料质量（.见CB6038)。划果股料质量理险值之差赠过+.5保或-1.5，则弃去该胶料，联新混炼，
按GBVT9R69或/T165R4熟定，剂下硫化特性评价用的试片：如果需要，试验前应在23%12℃的温度下阅2h-24hg
h）划果需要，接GE/528规定将胶料压判最约2.2m)厚的酸片用亍制备疏化试片或压制成适当厚废月丁制备环形试样。为获得正延效应，将纵问对折的胶料代辊温50汇土5允，道当据陷的开炼机上过帮4次，并在平燥的平板上冷却。i）胶料在混炼烂毓化前调节2h~24h如有可能，按G/T2941规定的实验室标准温度和湿度下进行节，
B硫化特性评价
6.1用圆盘振满硫化仪谢定以下标准试验参数，M在规定的时叫内、、，（50)和90按G/T969规定果用以下试验条件：振落频率：1,7Hz。
振幅：1，另外可选择振幅为3°，如果选挥这个振幅购同测且（a代替t1：程：至少选样为满生程的75%。
横腔温度：160.0%±0.3
预热时间：元。
6.2用无转于硫化收谢定以下标准试验参蜓F1、F（在规定的时间内），、（50和t（90)按GE/T16S84规定采用以下成验条件：握必赖率：1.71z
报幅：0.5°，另外可选择振幅为1\，如果选择这个拒幅则用渊量代格机量程：至少选择Fm为满量程的75%模腔温度：160.0℃±0.3%。
颌获时间：无
注：不司类型性貌化收币能会径不同的结显。7硫化胶拉伸应力-应变性能的评价试片在150℃下硫化20min，40mim和8Umin蔬化试片在实验室标准温变下调节16h--06h：如有可能，按G241规定的实验本标准显送下进行调节：
接B门528定测定统化液拉伸应小-度变控施注：C宗提供了足整的隔游股个值化仅上评价靠化持性及在一整化胶片上散应力-辰变性能的评价。在150T下排举的统化时问为4min，但退可选其陷时间。8试验报告
试酸报凸应位括如下内穿：
?本标准的编号：
b）关十样品的详细说明；
）测试门尼粘度的温施：
d)挥发分测定选用药方法(商法或烘箱法)：4
SH/T 1717- - 2002
）灰分测定选用的法(CR/T4498的A法或B法）：扫使用的泰比材料：
8）使用的泥炼方法；
h）在5.2.2条中所使用的配方量倍数；）在5.2.21)，5.2.31条，第7章以及A.1i)条4所使用的环境赔节条件：在第6享
使用药硫化仪型号义引用标准：M，成临的时间：
硫化仪式验所用的振幅；
k）剩宗过程中源案到的任向异常现象：1）本标准术包括的任何自选操作：=)试验结是及单位的表述：
n）试验H期
SH/T1717—2002
附景A
（提示的附录）
一密炼机韧混炼开炼机丝漫炼
方法 乃-
A）型密炼机（见CB6038)的瓶定容贷为1170ml.±40ml.投胶量（以计）办配力原的8.5倍，快银转速应设在GTr/nmin-87Vmire裙炼5mim后，卸下的胶料录终盘度应在150℃~170℃之间。，必要时，调节投胶或以达到规定的泥炼条件。
在举滤炼期间，提简问应保持有适量的堆积咬。如果在规定的辑距下，运不到这个效采，应对驱臣利作词被。
A1 第一步
密炼机初混炼操作步骤
持绒时间
a）将整炼机的初始温宠没定为50，关闭卸料口，自动电机，升起上便控。1）加人将较，故下上择，势炼橡胶，）升范上项族，加人氧化辉、例脂酸和炭黑，放下上孤性。
d)混炼胶料。
）升起上顶控，错扫密机人口和上项性项部，放下上顾栓，
f)混炼胶料。
g）卸下腔料。
累积正间/
6）立印用合适的酬献仅幕检查胶料温迫，若腔料温压在150℃～170么之外，则弃去该胺料，新混炼，将胶料在能距为2.5mm，辐源为5D℃±5℃的开炼机：通3次。输胶料压制成约10mm率的胶片，检验胶浆质盘（见608）。如果腔料质量与理论值之差超过+0.5%或-1.5%。则弃去该胶料，重新炼。
i)将胶料谢节30min~24h。加果可菌，按GB/T2941规定的实验室标准温度和提登下进行调节。A2第二步一
开炼机缝混炼操作步爆
标准实验案开矫机的设股（以g计)应为配力量的3倍（即母炼股462.0）。b)将据源设定为50℃=5%，据距为1.5mmm持续时间
将盘炼胶包在慢箍上，
累供时间/
SH/T 1717—2002
山）加人碗磺私TMTT，得蔬磺和促进剂全部加人后，再
e）以每边作3/4刷为3次，势次刮为充许闻障159s
f下片，辩距调节些0.Bn，将胶料扩，交菩以每端扇人，绒向遵通6次。
）将胶料压制成约6mm厚的腔片，检查胶料质量（见CB6038)。如果咬料质卓与课论值之差超过+U.5%或-1.5%，则弃去该胺料，敢新混炼，取出足的胶判供化仪试验月：）按B/T528规定败料压制成约2.2mm厚的胶片用于制备筛化过片或压制减适当厚质月于制备环形试。
胶料车很炼后航化前调节2h～24h。如有可能，在CB/2941规定的实验牢标准温变和湿度下进行两书。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
