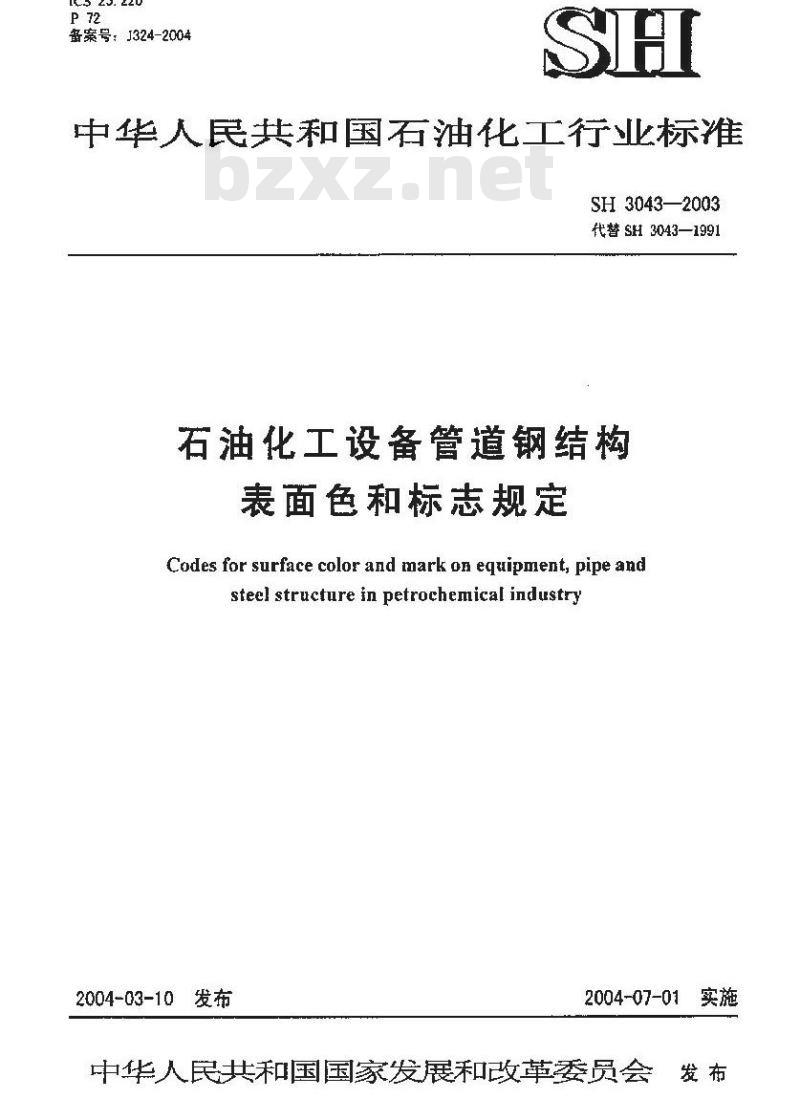

ICS 25. 220
备案号：J324-2004
中华人民共和国石油化工行业标准SH 3043—2003
代替SH3043—1991
石油化工设备管道钢结构
表面色和标志规定
Codes for surface color and mark on equipment, pipe andsteel structure in petrochemical industry2004-03-10发布
2004-07-01实施
中华人民共和国国家发展和改革委员会发布

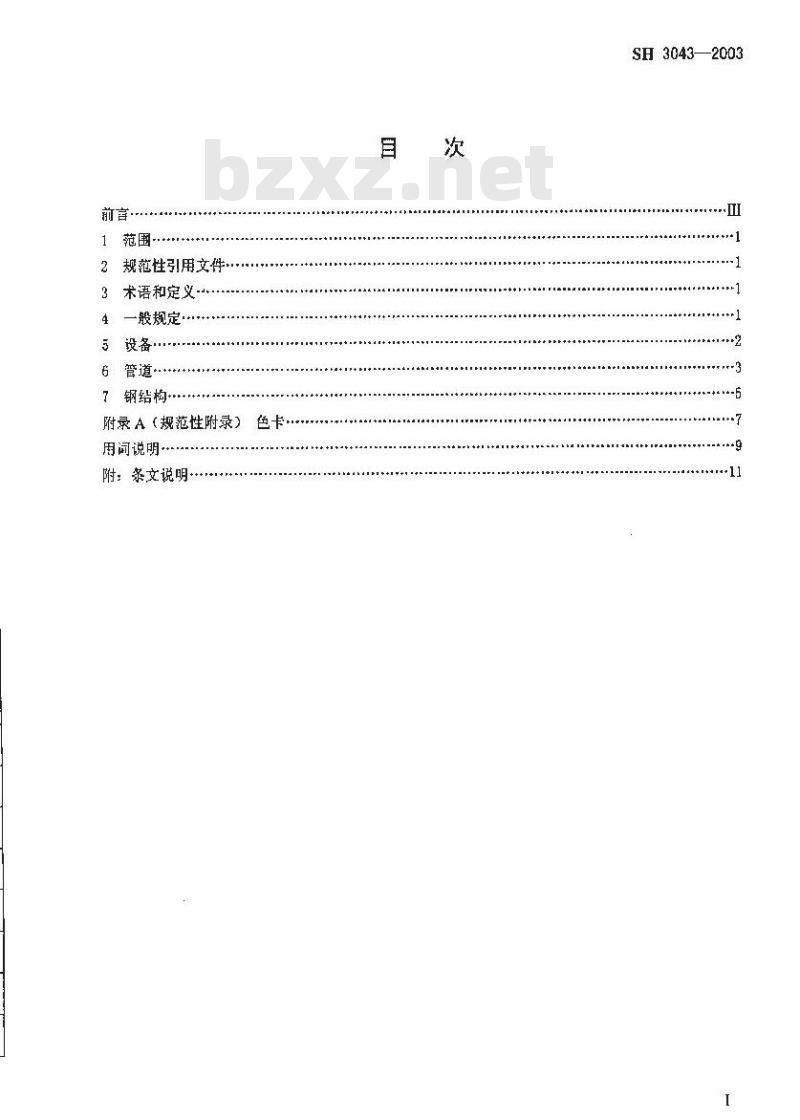

规范性引用文件
术语和定义
一般规定
钢结构
附录A（规范性附录）
用词说明·
附：条文说明
SH3043—2003免费标准bzxz.net
SH3043—2003

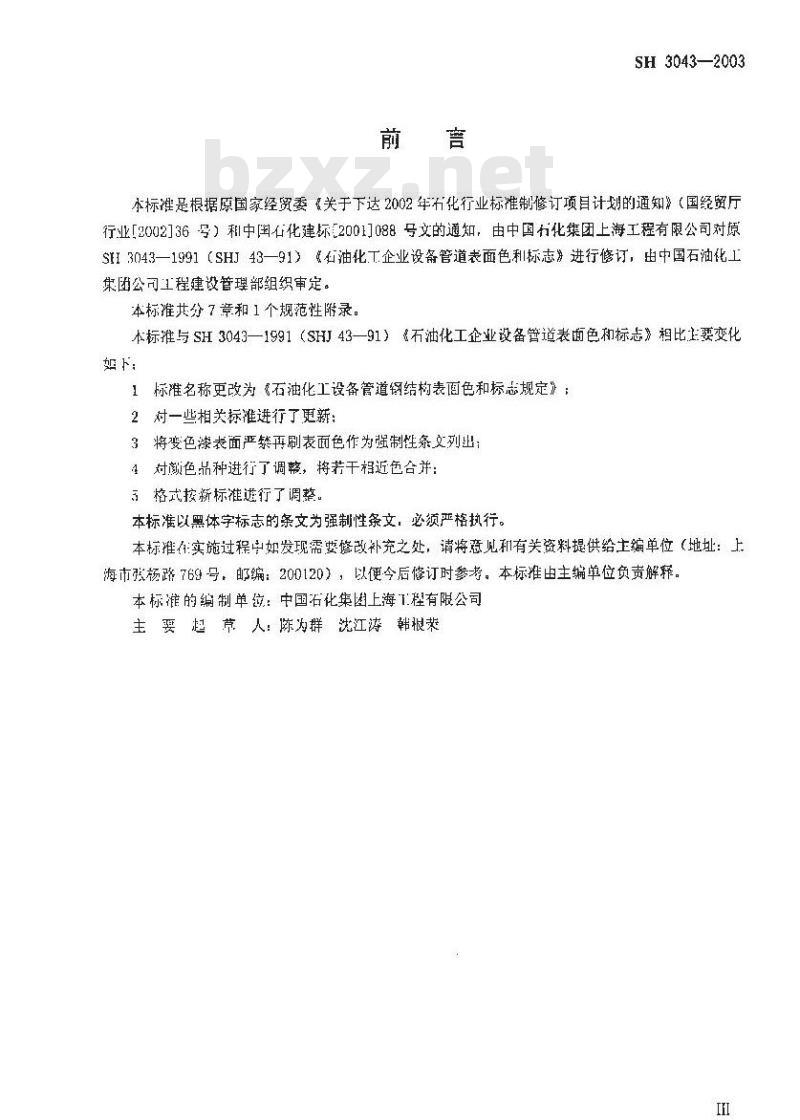

本标准是根据原国家经贸委《关于下达2002年石化行业标准制修订项目计划的通知》（国经贸厅行业[2002]36号）租中国石化建标[2001]088号文的通知，由中国行化集团上海工程有限公司对源SHI3043—1991（SHJ43—91）《石油化T企业设备管道表面色利标志》进行修订，由中国石油化工集团公司工程建设管理部组织审定。本标准共分7章和1个规范性附录。本标推与SH3043—1991（SHJ43—91）石油化工企业设备管道表面色和标志》相比上要变化始下
1标准名称更改为《石油化工设备管道钢结构表画色和标志规定》：2对一些相关标雅进行了更薪：
3将变色漆表面严禁再刷表面色作为强制性条列出4对颜色品种进行了调整，将若干相近色合并：3格式按新标准避行了调整。
本标准以黑体学标志的条文为强制性条文：必须严格执行。本标推在实施过程中如发现需要修改补充之处，请将意见和有关资料提供给主编单位（地址：上海市张杨路769号，邮编：200120），以便今后修订时参考。本标准由主编单位负责解释。本标准的编制单位：中国石化集因上海1程有限公司主要起节人：陈为群沈江涛韩根荣III

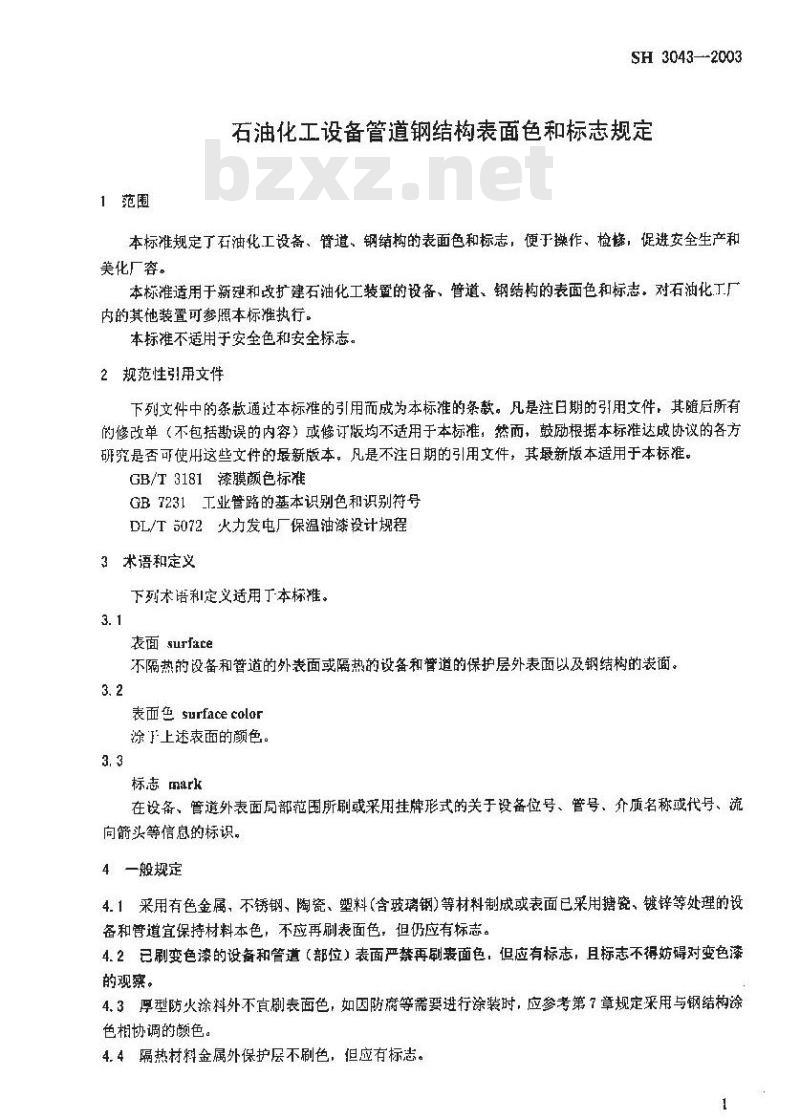

1范围
SH 3043--2003
石油化工设备管道钢结构表面色和标志规定本标准规定了石油化工设备、管道、钢结构的表面色和标志，便于操作、检橡，促进安全生产和美化广容。
本标准适用于新建和改扩建石油化工装置的设备、管道、钢结构的表面色和标志。对石油化丁厂内的其他装置可参本标推执行。本标谁不适用于安全色和安全标志。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3181漆膜颜色标准
GB7231工业管路的基本识别色和识别符号DL/T072火力发电厂保温油漆设计规程3术语和定义
下列术语利定义适用丁本标雄。3.1
表面surface
不隔热的设备和管道的外表面或隔热的设备和管道的保护层外表面以及钢结构的表面。3.2
表而色surfacecolor
涂了上述表面的颜色。
标志mark
在设备、管道外表面局部范围所刷或采用挂牌形式的关于设备位号、管号、介质名称或代号、流向箭头等信息的标识。
4一般规定
4.1采用有色金属，不锈钢、陶瓷、塑料（含玻璃钢)等材料制成或表面已采用糖瓷、镀锌等处理的设备和管道宜保持材料本色，不应再刷表面色，但仍应有标志。4.2已刷变色漆的设备和管道（部位）表面严禁再刷表面色，但应有标志，且标志不得妨碍对变色漆的观察。
4.3厚型防火涂料外不直刷表面色，如因防腐等需要进行涂装时，应参考第7章规定采用与钢结构涂色相协调的颜色。
4.4隔热材料金属外保护层不刷色，但应有标志。SH3043—2003

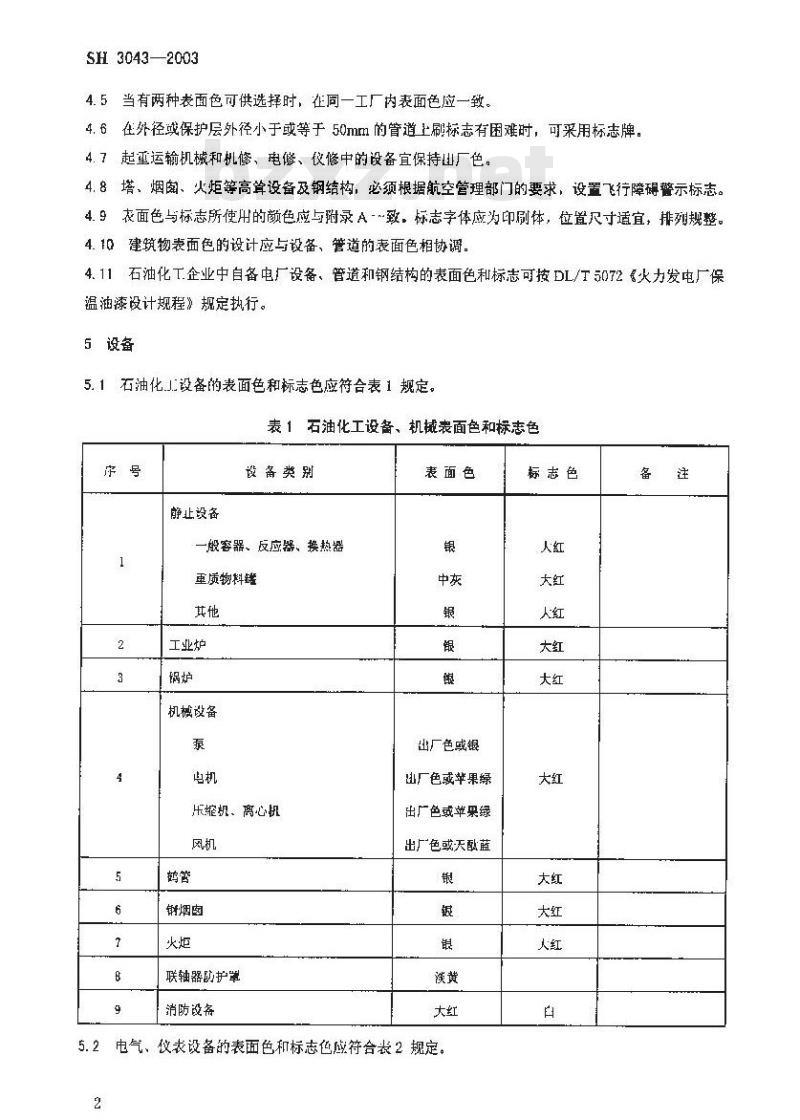

4.5当有两种表面色可供选择时，在同一工厂内表面色应一致。4.6在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用标志牌。4.7起重运输机械和机修、电修、仪修中的设备宜保持出厂色4.8塔、烟窗、火矩等高算设备及钢结构，必须根据航空管理部门的要求，设置飞行障碍警示标志。4.9衣面色与标志所使用的颜色应与附录A-致，标志字体应为印刷体，位置尺寸适宜，排列规整。4.10建筑物表面色的设计应与设备、管道的表面色相协调。4.11石油化T企业中自备电厂设备、管道和钢结构的表面色和标志可按DL/T5072火力发电厂保温油漆设计规程》规定执行。
5设备
5.1石油化.J设备的表面色和标志色应符合表1规定。表1石油化工设备、机械表面色和标志色序号
静止设备
设备类别
一般容器、反应器、换热器
重质物料罐
工业炉
机械设备
乐缩机、离心机
钢烟卤
联轴器助护罩
消防设备
表面色
出厂色或银
出厂色或苹果绿
出广色或苹果绿
出色或天酸蓝
电气、
仪表设备的表面色和标志色应符合表2规定。标志色
开关柜、配电盘
变玉器
配电箱
操作台
铰表薇
现场仪表箱
盘装仪表
就地仪表
电缆桥架、电槽
表2电气、仪表设备的表面色和标志色表面色
海灰或苹果绿
海灰或苹果绿
海灰或苹果录
海灰或苹果绿
标志色
SH3043—2003
内表面象芽色
内面象牙色
内麦面袭牙色
镀锌或铝会金表面不涂袜
5.3表1和表2中末包括的设备，其表面色宜为出厂色或银色，标志色应为大红。5.4设备标志的设置应符合下列要求：a）标志以位号表示：
标患应刷在设备主视方向一侧的醒目部位或基础上。5.5设备订货时可向制造商提出表面色要求。６管道
6.1地上管道的表面色和标志色应符合表3规定。表3管道表面色和标志色
物料管道
一般物料
酸、碱
公用物料管道
空气及氧
表面色
管道紫
天龄蓝
标志色
SH 3043—2003
表3（续）
紧急放空管(管口)
消防管道
电气、仪表保护管
仪表管道
仪表风管
汽动信号管、导压督
6.2管道标志的设登应符合下列要求：管道表面色和标志色
表面色
天敏蓝
a）管道及其分支、设备进出口处和跨越装置边界处应刷字样和箭头：b）字样表示应采用下列方法之一。同一装置或单元内的字样表示应一致：1）介质的中文名称
2）介质的英文名称、缩写或代号：3）管号：
e）当介质为双向流动时，应采用双向箭头表示，6.3管道上的阀门、小型设备表面色应符合表4规定。表4管道上的阀门、小型设备表面色序号
阀门搬体
灰铸铁、可锻转铁
球墨铸铁
碳素钢
耐酸钢
合金例
阀门手轮、手柄
铸铁阀门
小型设备
调节阀
铸铁阀体
铸钢阀体
锻阀体
安全阀
表面色
中酸蓝
标志色
或出厂色
或出厂色
7钢结构
7.1构架、平台、梯子的表面色应合表5规定。表5构架、平台、梯子裘面色
梁、柱、支撑、吊柱、管架、管道支吊架板、踏板
栏杆（含立柱）、护栏、扶乎
栏杆挡板
7.2放空管塔架、避雷计和投光灯架、火炬架等应刷银色。7.3其它钢结构的表面色应与设各和管道的表面色相协调。SH 3043—2003
表面色
蓝灰或中酸歧
蓝灰或中酸蓝
蓝灰或中酸蓝
管道紫
象牙Y04
淡黄YU6
中黄Y07
桔黄YR04
大红R03
附录A
（规范性附录）
天酸蓝PB09
蓝灰PB08
海蓝PB05
中酸蓝PB04
苹果绿GO1
艳绿G03
海灰B0S
中灰B02
进：装中列编号的色均根据因家标证T操膜颜色标准》制定注2：管逆紫的色样据据月家标准（B7231《上业管路的基本识别色和识别行号》制定汁3：色样颜色仅供参考对比，只体实施应以有关州标为准，SH 3043—2003
用词说明
对本标准条文中要求执行严格程度不同的用调，说明如下：SH3043-—2003
【一）表示要求很严格、非这样做不可并具有法定责任时，用词为“必须”（must）：（二）表示要准确地符合标雄面应严落遵守时，用词为：正面词采用“应”（shall):
反而词采用“不应”或“不得”(shall not)。（三）表示在几种可能性中推荐特别合适的一种，不提及也不排除其他可能性，或表示是首选但未必是所要求的，或表示不赞成但也不禁止某种可能性时，用词为：正面词采用“宜”(should)：
反面调采用“不宜”（shouldnot)。（四）表示在标推的界限内所充许的行动步骤时，用词为正面词采用“可”（may)）：
反面词采用“不必”（need not）。9
中华人民共和国石油化工行业标准石油化工设备管道钢结构
表面色和标志规定
SH3043-2003
条文说明
2004北京
1范围·
2规范性引用文件
3术语和定义-
4一般规定·
5设备
6管道…
钢结构·
附录A（规范性附录）
SH3043—2003
