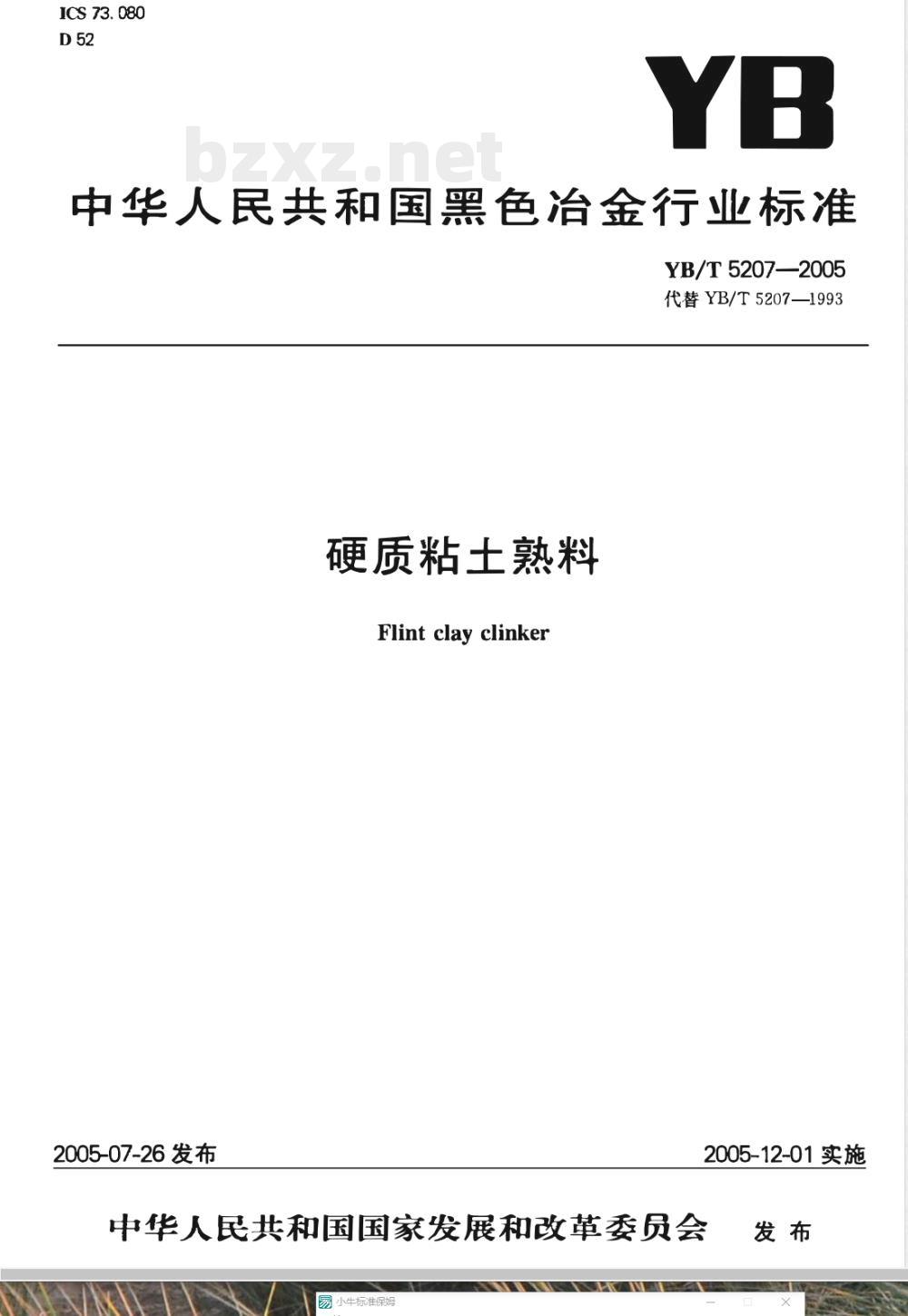

【冶金行业标准(YB)】 硬质粘土熟料

ICS 73. 080
中华人民共和国黑色冶金行业标准YB/T5207—2005
代替YB/T5207—1993
硬质粘土熟料
Flint clay clinker
2005-07-26 发布
2005-12-01 实施
中华人民共和国国家发展和改革委员会发布

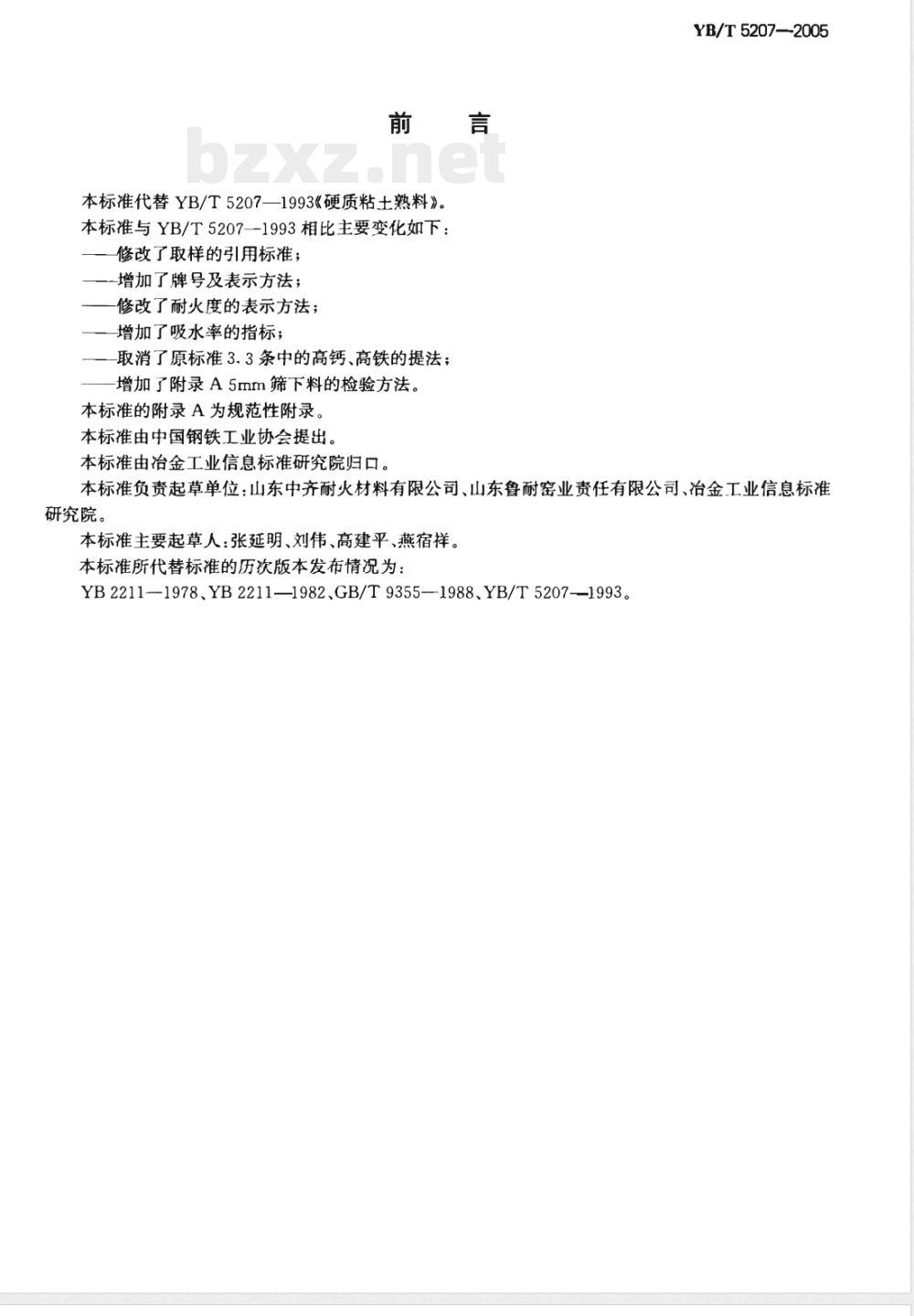

本标准代替YB/T5207—1993《硬质粘土熟料》。本标准与YB/T5207——1993相比主要变化如下：修改了取样的引用标准；
-增加了牌号及表示方法；
修改了耐火度的表示方法；
—增加了吸水率的指标；
取消了原标准3.3条中的高钙、高铁的提法；增加了附录A5mm筛下料的检验方法。本标准的附录A为规范性附录。
本标准由中国钢铁工业协会提出。本标准由冶金工业信息标准研究院归口。YB/T 5207—2005
本标准负责起草单位：山东中齐耐火材料有限公司、山东鲁耐窑业责任有限公司、冶金工业信息标准研究院。
本标准主要起草人：张延明、刘伟、高建平、燕宿祥。本标准所代替标准的历次版本发布情况为：YB2211--1978、YB2211—1982、GB/T9355-—1988、YB/T5207-—1993。1范围

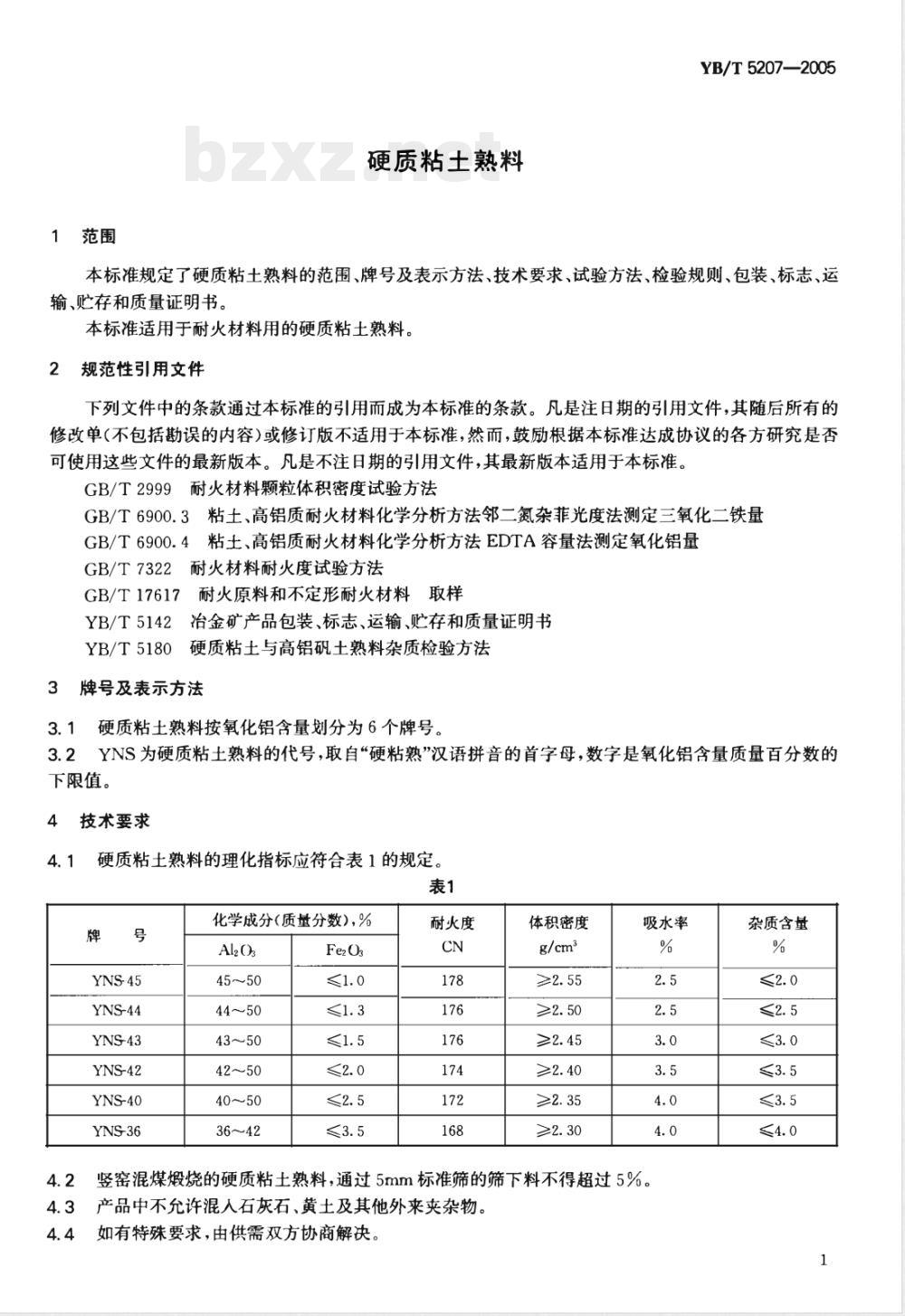

硬质粘土熟料
YB/T5207—2005
本标准规定了硬质粘土熟料的范围、牌号及表示方法、技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明书。
本标准适用于耐火材料用的硬质粘土熟料。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2999耐火材料颗粒体积密度试验方法GB/T6900.3粘土、高铝质耐火材料化学分析方法邻二氮杂菲光度法测定三氧化二铁量GB/T6900.4粘土、高铝质耐火材料化学分析方法EDTA容量法测定氧化铝量GB/T7322耐火材料耐火度试验方法GB/T17617耐火原料和不定形耐火材料取样YB/T5142冶金矿产品包装、标志、运输、贮存和质量证明书YB/T5180硬质粘土与高铝矾土熟料杂质检验方法3牌号及表示方法
硬质粘土熟料按氧化铝含量划分为6个牌号。3.2YNS为硬质粘土熟料的代号，取自“硬粘熟”汉语拼音的首字母，数字是氧化铝含量质量百分数的下限值。
技术要求
硬质粘土熟料的理化指标应符合表1的规定。表1
YNS-45
YNS-44
YNS-42
YNS-40
YNS-36
化学成分（质量分数），%
44～50
42～50
40～50
36～42
Fe2 O3
耐火度
体积密度
吸水率
竖窑混煤熳烧的硬质粘土熟料，通过5mm标准筛的筛下料不得超过5%。4.3产品中不允许混人石灰石、黄土及其他外来夹杂物。如有特殊要求，由供需双方协商解决。4.4
杂质含量
YB/T5207—2005

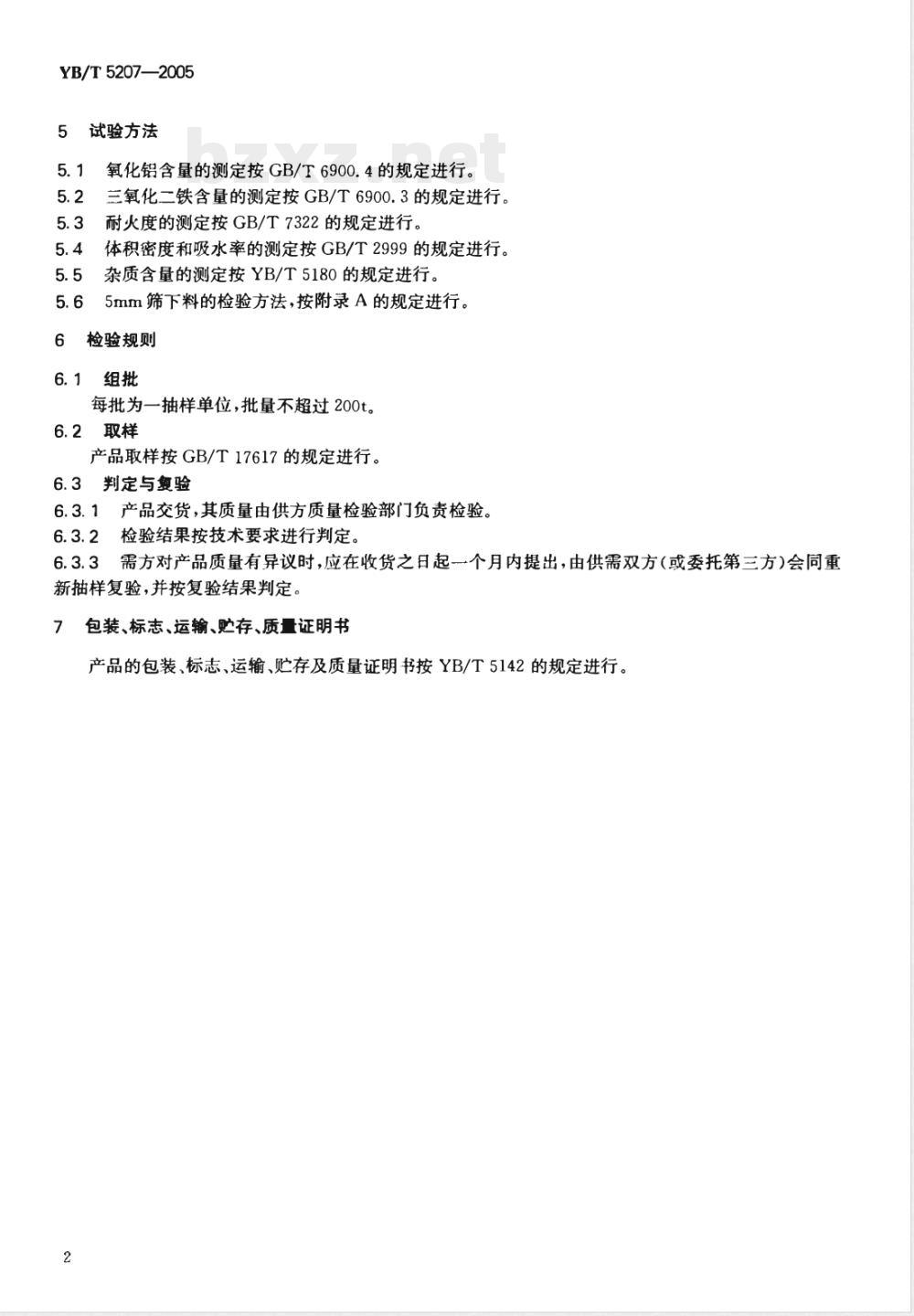

试验方法
氧化铝含量的测定按GB/T6900.4的规定进行。三氧化二铁含量的测定按GB/T6900.3的规定进行。耐火度的测定按GB/T7322的规定进行。体积密度和吸水率的测定按GB/T2999的规定进行。杂质含量的测定按YB/T5180的规定进行5mm筛下料的检验方法，按附录A的规定进行。检验规则
每批为一抽样单位，批量不超过200t。6.2取样
产品取样按GB/T17617的规定进行。6.3判定与复验
6.3.1产品交货，其质量由供方质量检验部门负责检验。6.3.2检验结果按技术要求进行判定。6.3.3需方对产品质量有异议时，应在收货之日起个月内提出，由供需双方（或委托第三方）会同重新抽样复验，并按复验结果判定。7包装、标志、运输、贮存、质量证明书产品的包装、标志、运输、贮存及质量证明书按YB/T5142的规定进行。2

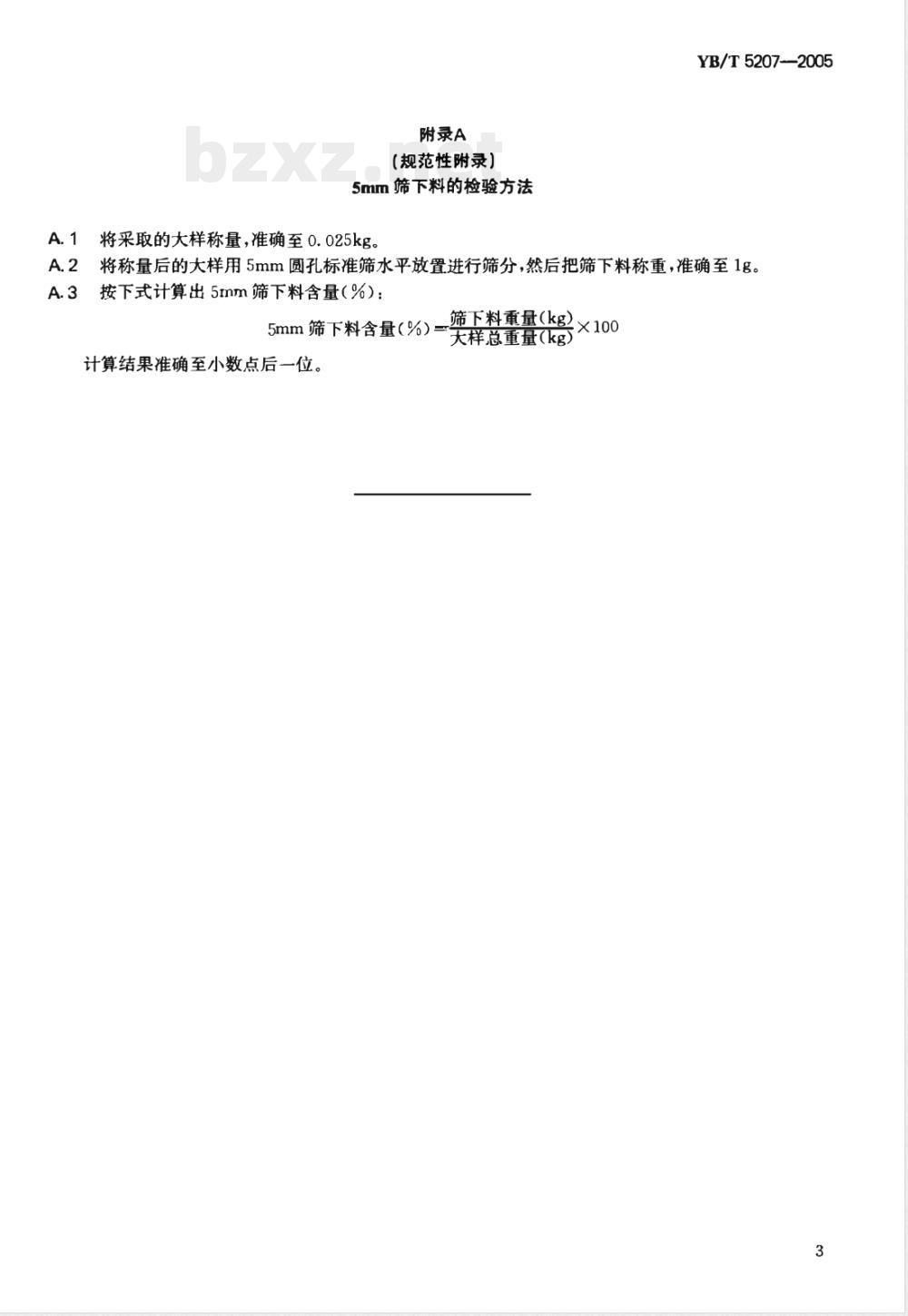

附录A
(规范性附录）
5mm筛下料的检验方法
A.1将采取的大样称量，准确至0.025kg。YB/T 5207-2005
将称量后的大样用5mm圆孔标准筛水平放置进行筛分，然后把筛下料称重，准确至1g。A.2
A.3按下式计算出5mm筛下料含量（%）：筛下料重量(kg)×
5mm筛下料含量（%）=
大样总重量（kg）bzxZ.net
计算结果准确至小数点后一位，3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
