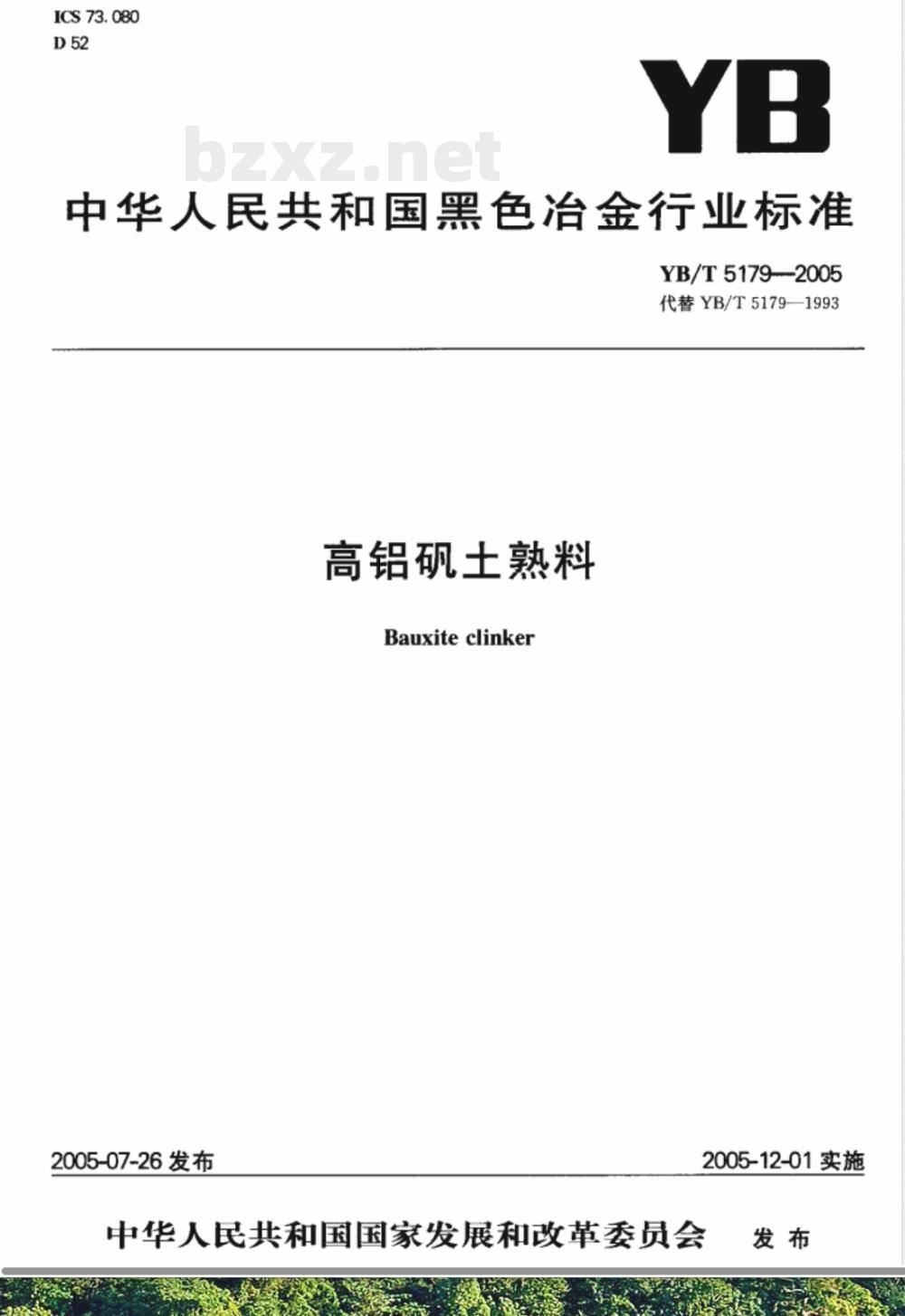

【冶金行业标准(YB)】 高铝矾土熟料

ICS73.080
中华人民共和国黑色冶金行业标准YB/T5179-2005
代替YB/T5179—1993
高铝矾土熟料bzxZ.net
Bauxiteclinker
2005-07-26发布
2005-12-01实施
中华人民共和国国家发展和改革委员会发布

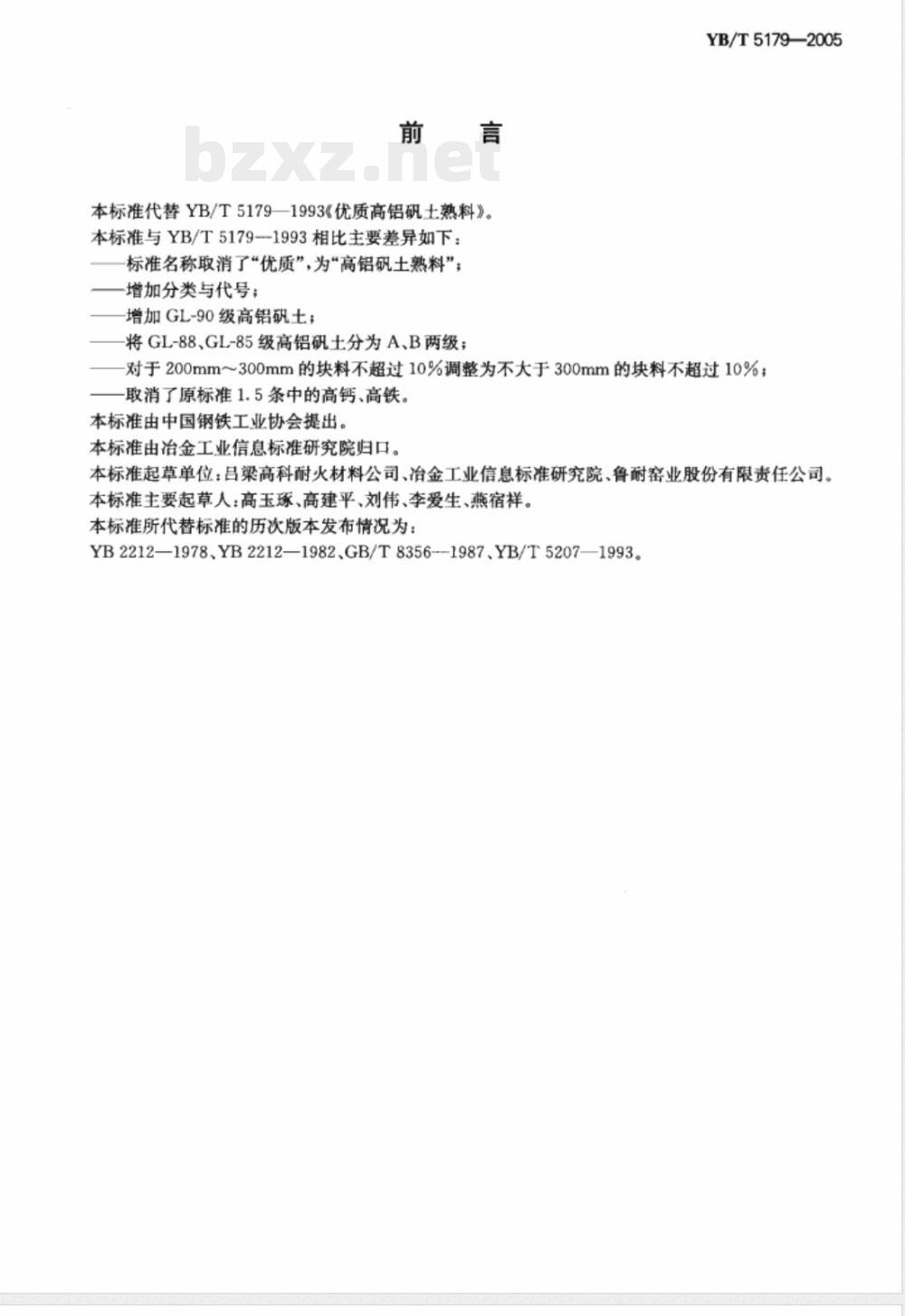

本标准代替YB/T5179—1993《优质高铝矾土熟料》。本标准与YB/T5179-1993相比主要差异如下：标准名称取消了“优质”，为“高铝矾土熟料”；一增加分类与代号：
—增加GL-90级高铝矾土；
-将GL-88、GL-85级高铝矾土分为A、B两级；YB/T5179—2005
对于200mm~300mm的块料不超过10%调整为不大于300mm的块料不超过10%；一取消了原标准1.5条中的高钙、高铁。本标准由中国钢铁工业协会提出。本标准由冶金工业信息标准研究院归口。本标准起草单位：吕梁高科耐火材料公司、冶金工业信息标准研究院、鲁耐窑业股份有限责任公司。本标准主要起草人：高玉琢、高建平、刘伟、李爱生、燕宿祥。本标准所代替标准的历次版本发布情况为：YB2212—1978YB2212—1982、GB/T8356-—1987、YB/T5207—1993。1

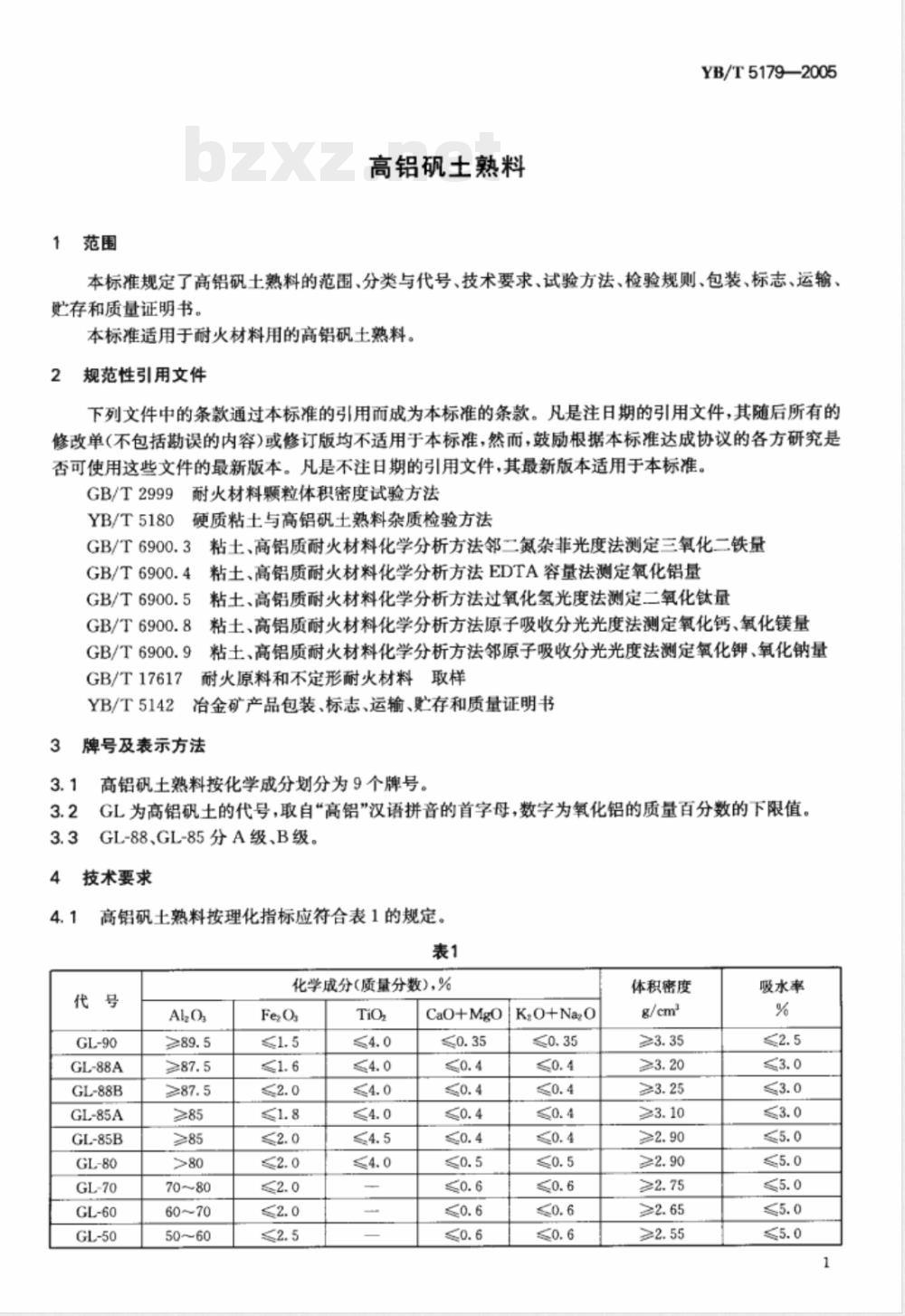

高铝矾土熟料
YB/T5179—2005
本标准规定了高铝矾土熟料的范围、分类与代号、技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明书。
本标准适用于耐火材料用的高铝矾土熟料。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2999
YB/T5180
耐火材料颗粒体积密度试验方法硬质粘土与高铝矾土熟料杂质检验方法GB/T6900.3
GB/T 6900.4
GB/T6900.5
GB/T6900.8
GB/T 6900.9
GB/T17617
粘土、高铝质耐火材料化学分析方法邻二氮杂菲光度法测定三氧化二铁量粘土、高铝质耐火材料化学分析方法EDTA容量法测定氧化铝量粘土、高铝质耐火材料化学分析方法过氧化氢光度法测定二氧化钛量粘土、高铝质耐火材料化学分析方法原子吸收分光光度法测定氧化钙、氧化镁量粘土、高铝质耐火材料化学分析方法邻原子吸收分光光度法测定氧化钾、氧化钠量耐火原料和不定形耐火材料取样冶金矿产品包装、标志、运输、存和质量证明书YB/T5142
牌号及表示方法
高铝矾土熟料按化学成分划分为9个牌号。GL为高铝矾土的代号，取自“高铝”汉语拼音的首字母，数字为氧化铝的质量百分数的下限值。GL-88、GL-85分A级、B级。
技术要求
高铝矾土熟料按理化指标应符合表1的规定。表1
GL-88A
GL-88B
GL-85A
GL-85B
化学成分(质量分数)，%
CaO+MgO
Kg0+Na0
体积密度
吸水率
YB/T5179—2005

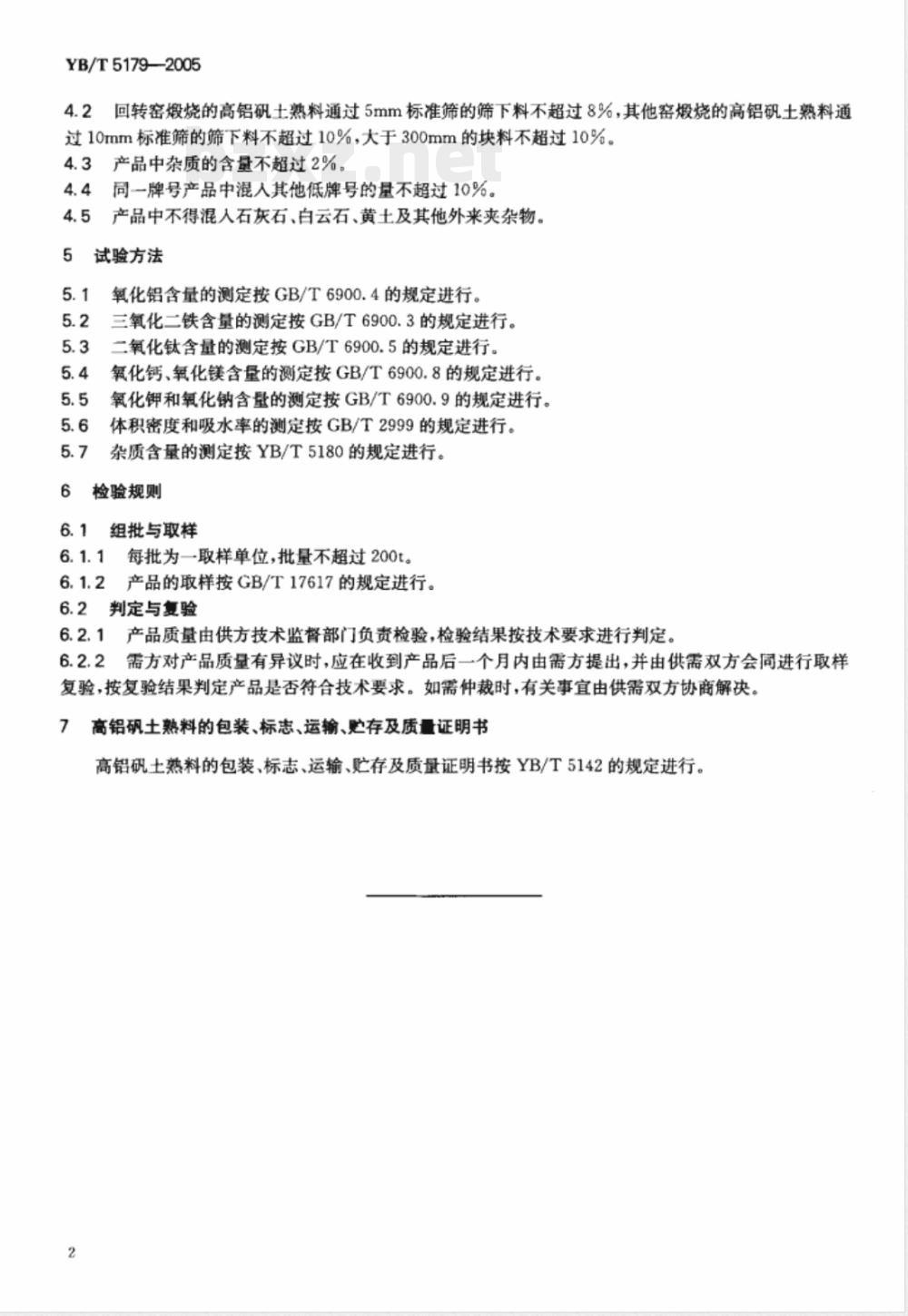

4.2回转窑焕烧的高铝矾土熟料通过5mm标准筛的筛下料不超过8%，其他窑缎烧的高铝矾土熟料通过10mm标准筛的筛下料不超过10%，大于300mm的块料不超过10%。4.3产品中杂质的含量不超过2%。4.4
同一牌号产品中混入其他低牌号的量不超过10%。4.5
产品中不得混入石灰石、白云石、黄土及其他外来夹杂物。试验方法
氧化铝含量的测定按GB/T6900.4的规定进行。三氧化二铁含量的测定按GB/T6900.3的规定进行。二氧化钛含量的测定按GB/T6900.5的规定进行。氧化钙、氧化镁含量的测定按GB/T6900.8的规定进行。氧化钾和氧化钠含的测定按GB/T6900.9的规定进行。体积密度和吸水率的测定按GB/T2999的规定进行，杂质含量的测定按YB/T5180的规定进行。6
检验规则
6.1组批与取样
6.1.1每批为一取样单位，批量不超过200t。6.1.2产品的取样按GB/T17617的规定进行。6.2判定与复验
6.2.1产品质量由供方技术监督部门负责检验，检验结果按技术要求进行判定。6.2.2需方对产品质量有异议时，应在收到产品后一个月内由需方提出，并由供需双方会同进行取样复验，按复验结果判定产品是否符合技术要求。如需仲裁时，有关事宜由供需双方协商解决。7
高铝矾土熟料的包装、标志、运输、购存及质道证明书高铝矾土熟料的包装、标志、运输、贮存及质量证明书按YB/T5142的规定进行。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
