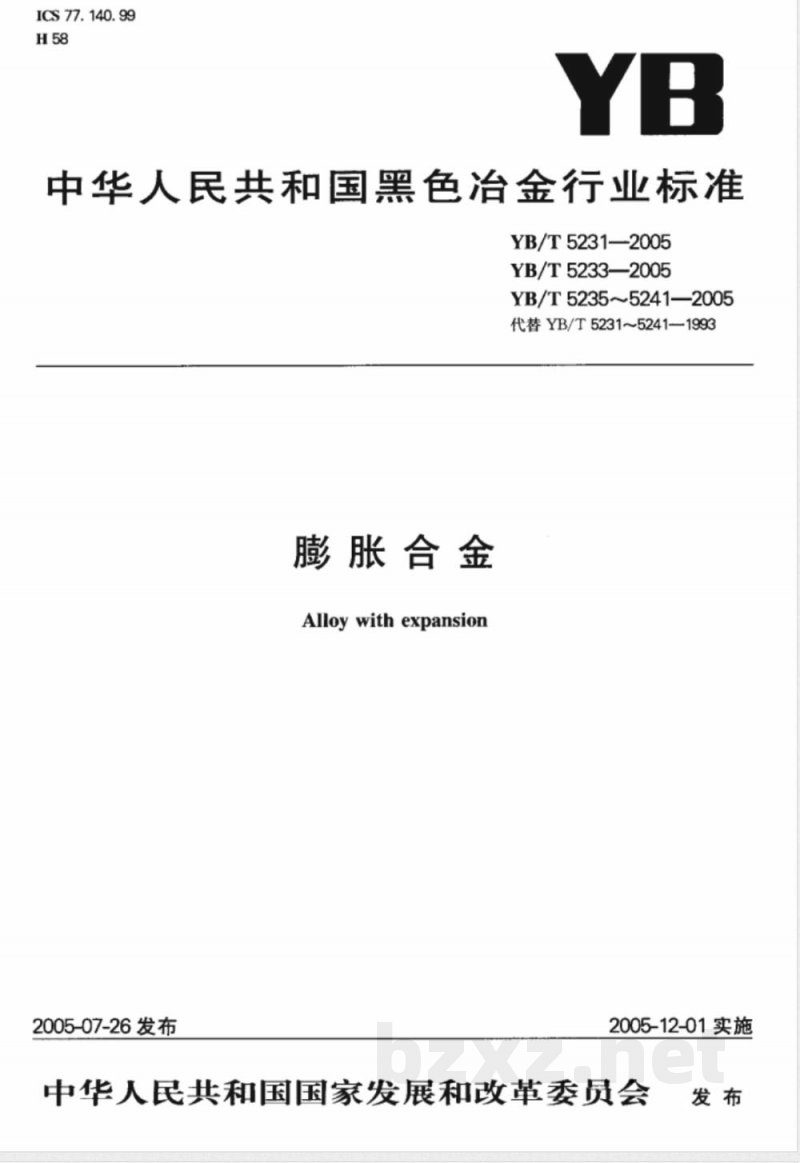

中华人民共和国黑色冶金行业标准YB/T5231—2005
YB/T5233—2005
YB/T5235~5241—2005
代替YB/T5231~5241—1993
膨胀合金
Alloywithexpansion
2005-07-26发布
2005-12-01实施
中华人民共和国国家发展和改革委员会发布
YB/T52312005

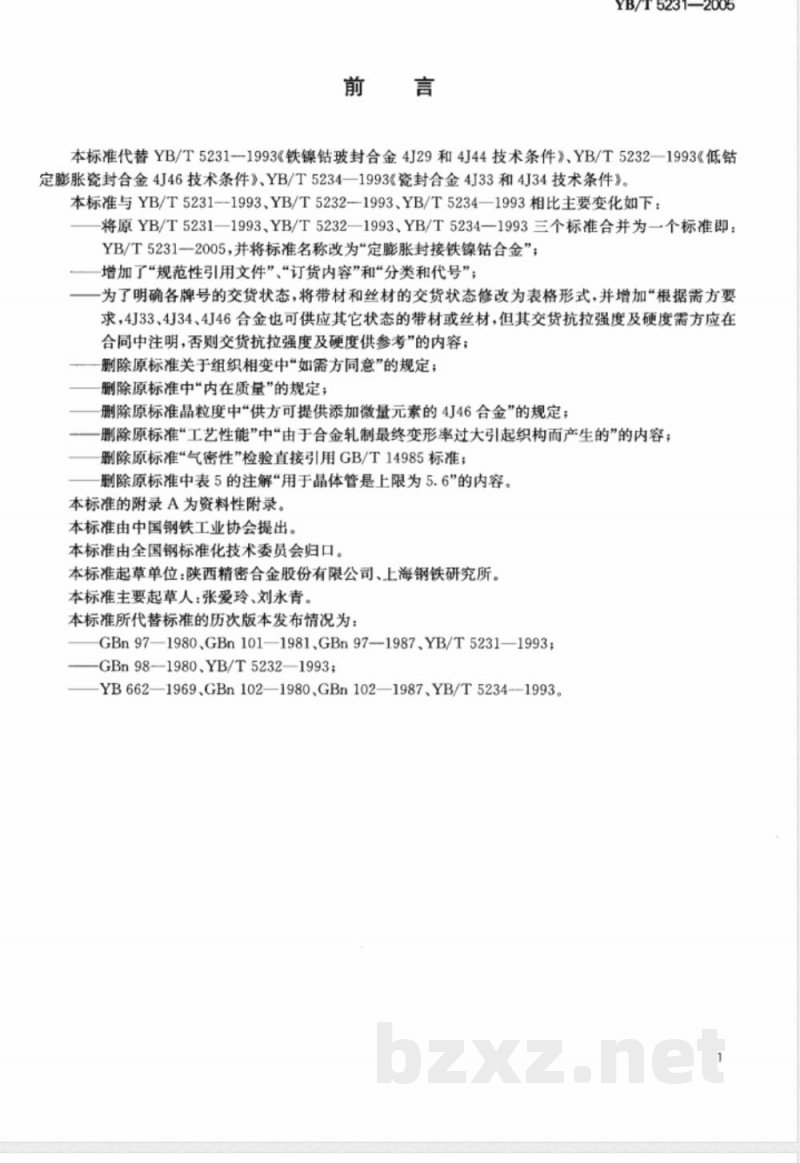

本标准代替YB/T5231-1993&铁镍钻玻封合金4J29和4J44技术条件》、YB/T5232—1993《低钻定膨胀瓷封合金4J46技术条件》、YB/T5234一1993《瓷封合金4J33和4J34技术条件》。本标准与YB/T5231—1993、YB/T5232--1993、YB/T5234—1993相比主要变化如下：将原YB/T5231—1993、YB/T5232—1993、YB/T5234—1993三个标准合并为一个标准即：YB/T5231一2005，并将标准名称改为“定膨胀封接铁镍钻合金”；增加了“规范性引用文件”、“订货内容”和“分类和代号”；一为了明确各牌号的交货状态，将带材和丝材的交货状态修改为表格形式，并增加根据需方要求，4J33、4J34、4J46合金也可供应其它状态的带材或丝材，但其交货抗拉强度及硬度需方应在合同中注明，否则交货抗拉强度及硬度供参考”的内容；删除原标准关于组织相变中“如需方同意”的规定；删除原标准中“内在质量”的规定；删除原标准晶粒度中“供方可提供添加微量元素的4J46合金”的规定；删除原标准“工艺性能”中“由于合金轧制最终变形率过大引起织构而产生的”的内容；除原标准“气密性”检验直接引用GB/T14985标准；删除原标准中表5的注解“用于晶体管是上限为5.6”的内容。本标准的附录A为资料性附录。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：陕西精密合金股份有限公司、上海钢铁研究所。本标准主要起草人：张爱玲、刘永青。本标准所代替标准的历次版本发布情况为：GBn97—1980、GBn101—1981,GBn97-1987,YB/T5231—1993;GBn98-1980、YB/T5232—1993;
YB662—1969、GBn102—1980、GBn102—1987、YB/T5234—1993。1

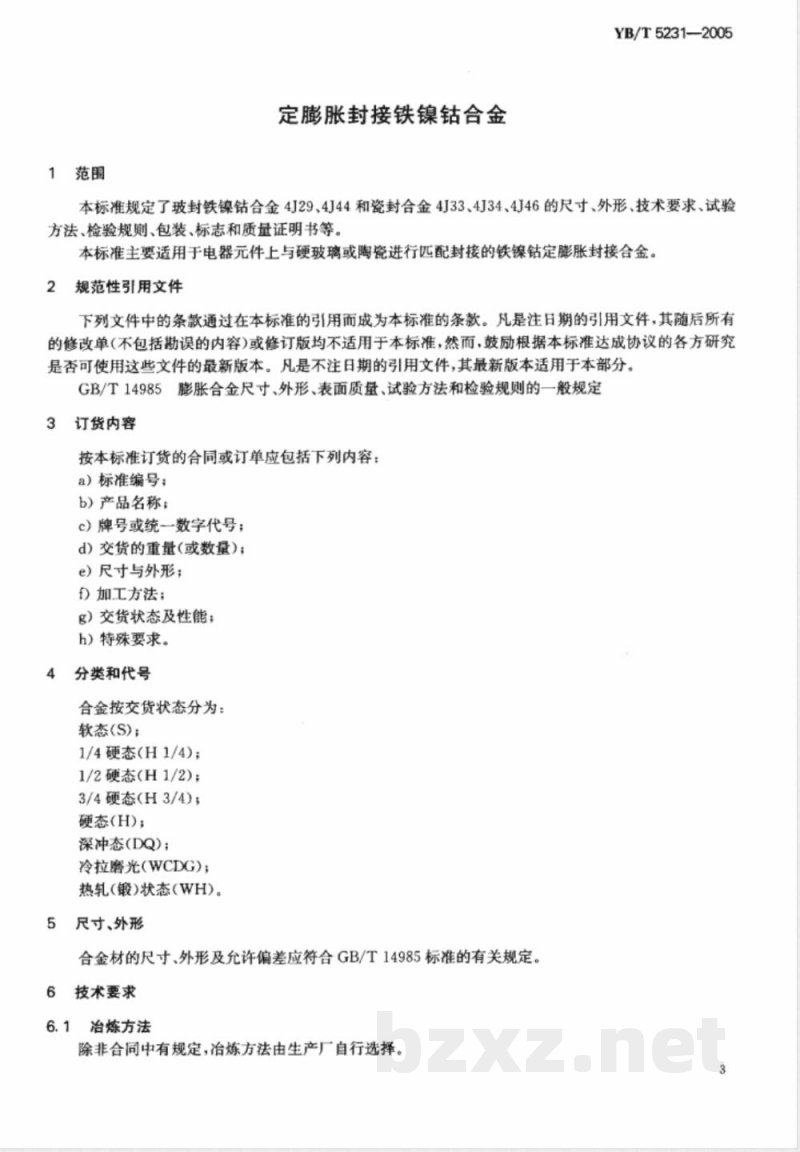

1范围
定膨胀封接铁镍钻合金
YB/T5231--2005
本标准规定了玻封铁镍钻合金4J29、4J44和瓷封合金4J33、4J34、4J46的尺寸、外形、技术要求、试验方法、检验规则、包装、标志和质量证明书等。本标准主要适用于电器元件上与硬玻璃或陶瓷进行匹配封接的铁镍钻定膨胀封接合金。2规范性引用文件
下列文件中的条款通过在本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T14985膨胀合金尺寸、外形、表面质量、试验方法和检验规则的一般规定3订货内容
按本标准订货的合同或订单应包括下列内容：a）标准编号；
b）产品名称；
c）牌号或统一数字代号；
d）交货的重量(或数量)；
e）尺寸与外形；
D加工方法；
g）交货状态及性能；
h）特殊要求。
4分类和代号
合金按交货状态分为：
软态(S)；
1/4硬态(H1/4);
1/2硬态（H1/2)；
3/4硬态(H3/4)；
硬态(H);
深冲态(DQ)；
冷拉磨光(WCDG)；
热轧（锻）状态（WH）。
5尺寸、外形
合金材的尺寸、外形及允许偏差应符合GB/T14985标准的有关规定。6技术要求
6.1冶炼方法Www.bzxZ.net
除非合同中有规定，冶炼方法由生产厂自行选择。3
YB/T5231—2005
牌号和化学成分

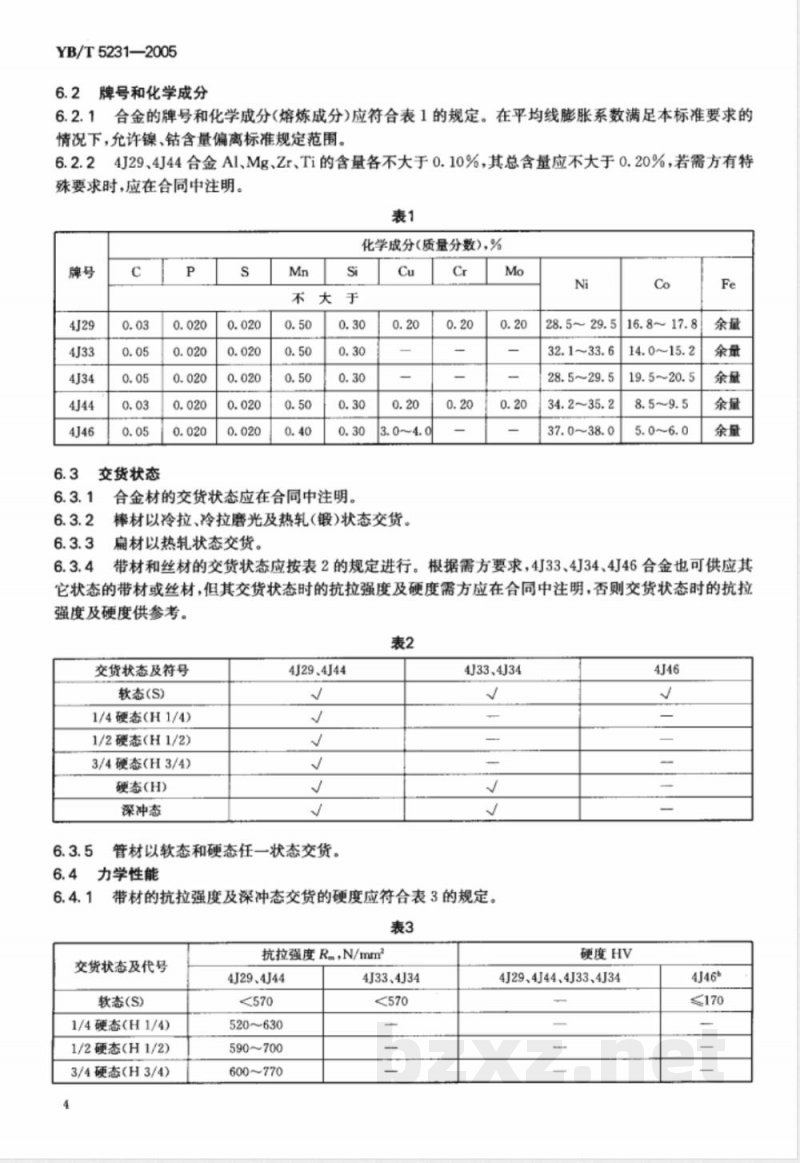

6.2.1合金的牌号和化学成分(熔炼成分)应符合表1的规定。在平均线膨胀系数满足本标准要求的情况下，允许镍、钻含量偏离标准规定范围。4J29、4J44合金A1、Mg、Zr、Ti的含量各不大于0.10%，其总含量应不大于0.20%，若需方有特6.2.2
殊要求时，应在合同中注明。
化学成分(质量分数)，%
交货状态
合金材的交货状态应在合同中注明。Cu
棒材以冷拉、冷拉磨光及热轧（锻）状态交货。扁材以热轧状态交货。
28.5~29.5
32.1~33.6
28.5~29.5
37.0~38.0
14.0~15.2
19.5~20.5
根据需方要求，4J33、4J34、4J46合金也可供应其带材和丝材的交货状态应按表2的规定进行。相它状态的带材或丝材，但其交货状态时的抗拉强度及硬度需方应在合同中注明，否则交货状态时的抗拉强度及硬度供参考。
交货状态及符号
软态(S)
1/4硬态（H1/4)
1/2硬态(H1/2)
3/4硬态（H3/4)
硬态(H)
深冲态
4J29、4J44
管材以软态和硬态任一状态交货。6.4力学性能
4J33、4J34
带材的抗拉强度及深冲态交货的硬度应符合表3的规定。表3
交货状态及代号
软态(S)
1/4硬态(H1/4)
1/2硬态(H1/2)
3/4硬态(H3/4)
抗拉强度Rm，N/mm
4J29、4J44
520~630
590~700
600~770
4J33、4J34
硬度HV
4J29、4J44、4J33、4J34
交货状态及代号
硬态(H)
深冲态*DQ
表3(完）
抗拉强度Rm，N/mm2
4J29、4J44
\；深冲态带材厚度≤0.2mm不做硬度检验。，4J46合金厚度≤0.2mm的带材不做硬度检验。6.4.2
丝材抗拉强度应符合表4的规定。交货状态及代号
软态(S)
1/4硬态(H1/4)
1/2硬态(H1/2)
3/4硬态(H3/4)
硬态(H)
物理性能
4J33、4J34
4J29、4J44
585~725
655~795
725860

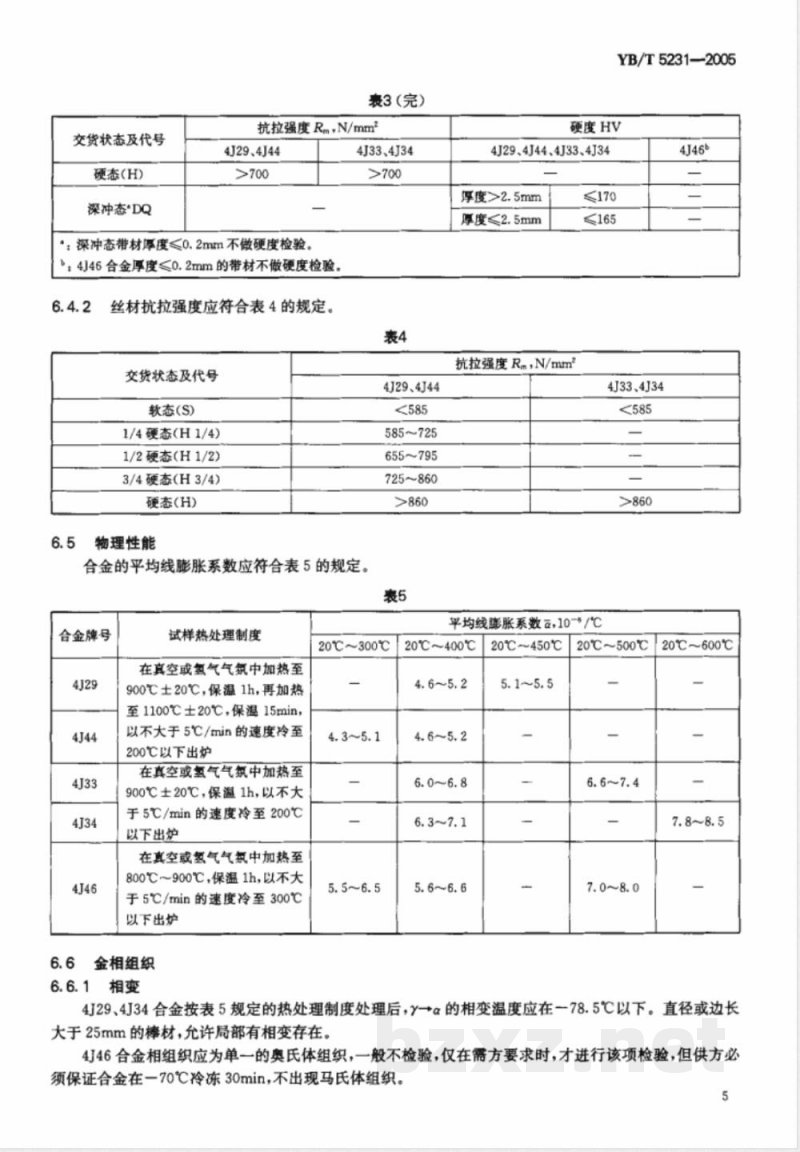

合金的平均线膨胀系数应符合表5的规定。表5
合金牌号
试样热处理制度
20℃~300℃
在真空或氢气气氧中加热至
900℃土20℃，保温1h，再加热
至1100℃士20℃，保温15min，
以不大于5℃/min的速度冷至
200℃以下出炉
在真空或氢气气氨中加热至
900℃土20℃，保温1h，以不大
于5℃/min的速度冷至200℃
以下出炉
在真空或氢气气氨中加热至
800℃～900℃，保温1h，以不大于5℃/min的速度冷至300℃
以下出炉
金相组织
6.6.1相变
YB/T5231—2005
硬度HV
4J29、4J44、4J33、4J34
厚度>2.5mm
厚度≤2.5mm
抗拉强度R.，N/mm?
≤165
4J33、4J34
单均线膨胀系数，10\*/℃
20℃~400℃
20℃~450℃
20℃~500℃
20℃~600℃
4J29、4J34合金按表5规定的热处理制度处理后：y→α的相变温度应在一78.5℃以下。直径或边长大于25mm的棒材，允许局部有相变存在4J46合金相组织应为单一的奥氏体组织，一般不检验，仅在需方要求时，才进行该项检验，但供方必须保证合金在一70℃冷冻30min，不出现马氏体组织。YB/T52312005
晶粒度
用于深冲带材，其平均晶粒度应不小于7级，小于7级的晶粒度不应超过面积的10%。厚度小于0.13mm的带材，估计平均晶粒度时，沿带材厚度方向晶粒个数应不少于8个。4J46合金硬态交货的带材，其试样经过900℃保温30min退火处理后，其平均晶粒度应不小于5级，小于5级的晶粒度不应超过面积的10%。厚度小于0.2mm的带材不作晶粒度检验，若需方对晶粒度有要求时，晶粒度检验结果供参考。6.7气密性
直径或边长不小于15mm的棒材进行气密性检验，应无漏气现象。6.8工艺性能
深冲或硬态带材经适当热处理后，应具备良好的深冲性能，不允许在深冲时出现耳子。9表面质量
合金材的表面质量应符合GB/T14985的有关规定。7
试验方法
合金材的各项质量检验方法应按照GB/T14985的有关规定。检验规则
合金材的检验规则应符合GB/T14985的有关规定。包装、标志和质量证明书
合金材成品的包装、标志和质量证明书应符合GB/T14985的有关规定。6
合金的典型膨胀系数如表A.1。
合金牌号
20℃~100℃20℃~200℃
20℃~300℃
附录A
(资料性附录）
合金的典型膨胀系数
平均线膨胀系数a,10-6/℃
20℃~400℃
YB/T5231—2005
20℃~450℃
20℃~600℃
20℃~700℃2
20℃~500℃
20℃~800℃
