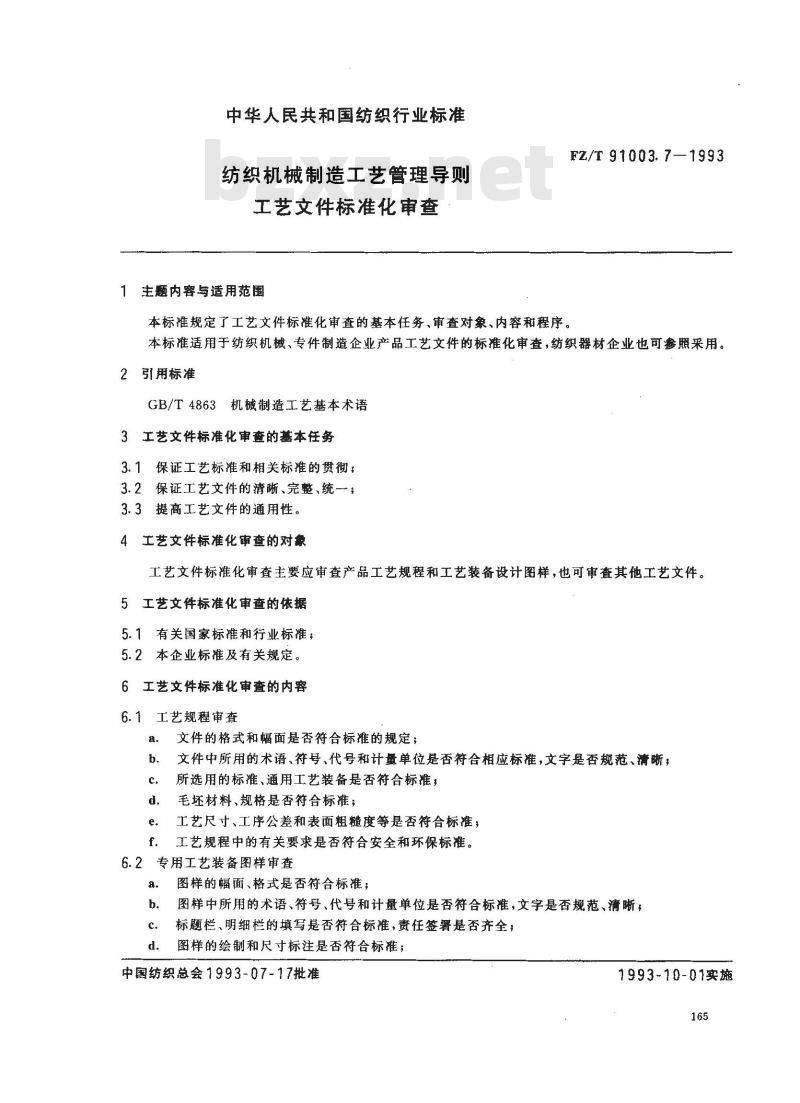

中华人民共和国纺织行业标准
纺织机械制造工艺管理导则
工艺文件标准化审查
1主题内容与适用范围
FZ/T 91003.7—1993
本标推规定了工艺文件标准化审查的基本任务、审查对象、内容和程序。本标准适用于纺织机械、专件制造企业产品工艺文件的标准化审查，纺织器材企业也可参照采用。2引用标准免费标准下载网bzxz
GB/T4863机械制造工艺基本术语3工艺文件标准化审查的基本任务3.1保证工艺标准和相关标准的贯彻；3.2保证工艺文件的清晰、完整、统一；3.3提高工艺文件的通用性。
4工艺文件标准化审查的对象
工艺文件标准化审查主要应审查产品工艺规程和工艺装备设计图样，也可审查其他工艺文件。5工艺文件标准化审查的依据
5.1有关国家标准和行业标准；
5.2本企业标准及有关规定。
6 工艺文件标准化审查的内容
6.1工艺规程审查
文件的格式和幅面是否符合标准的规定；文件中所用的术语、符号、代号和计量单位是否符合相应标准，文字是否规范、清晰，b.
所选用的标准、通用工艺装备是否符合标准，毛坏材料、规格是否符合标准；工艺尺寸、工序公差和表面粗糙度等是否符合标准；f.
工艺规程中的有关要求是否符合安全和环保标准。6.2专用工艺装备图样审查
图样的幅面、格式是否符合标准；图样中所用的术语、符号、代号和计量单位是否符合标准，文字是否规范、清晰；标题栏、明细栏的填写是否符合标准，责任签署是否齐全，图样的绘制和尺寸标注是否符合标准；中国纺织总会1993-07-17批准
1993-10-01实施

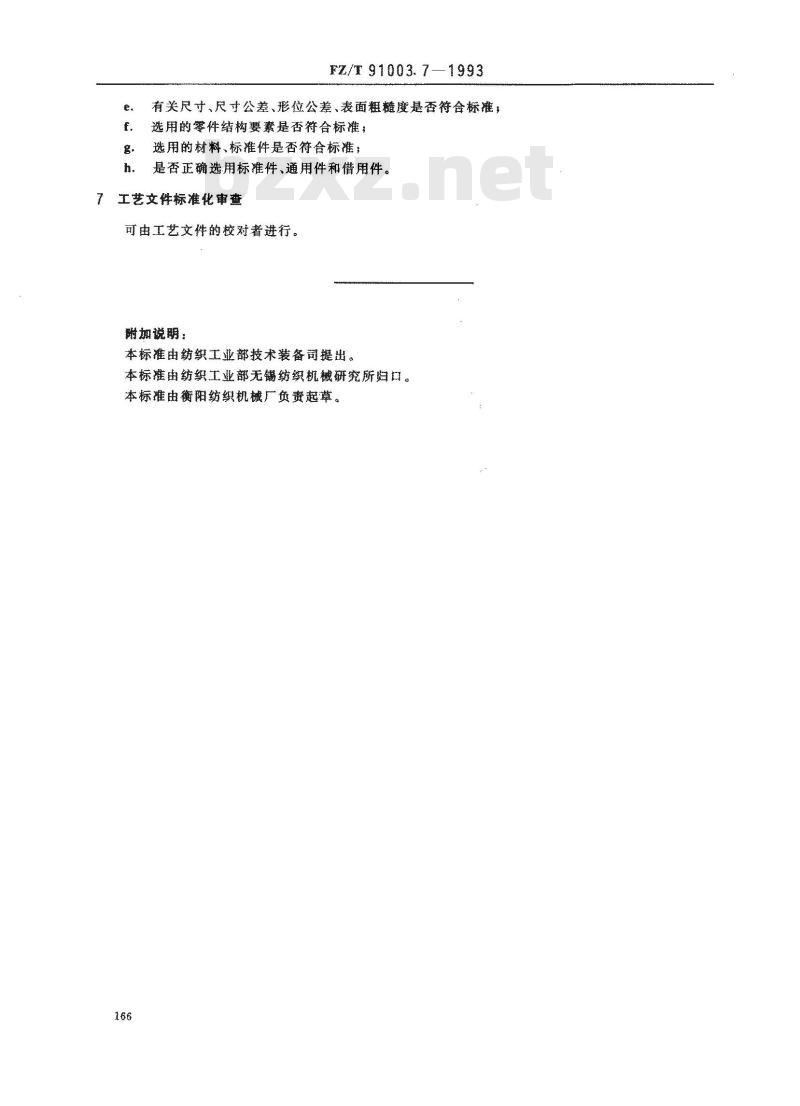

FZ/T91003.7—1993
有关尺寸、尺寸公差、形位公差、表面粗糙度是否符合标准，选用的零件结构要素是否符合标准；选用的材料、标准件是否符合标准；是否正确选用标准件、通用件和借用件。工艺文件标准化律查
可由工艺文件的校对者进行。
附加说明：
本标准由纺织工业部技术装备司提出本标准由纺织工业部无锡纺织机械研究所妇口。本标准由衡阳纺织机械厂负责起草。166
