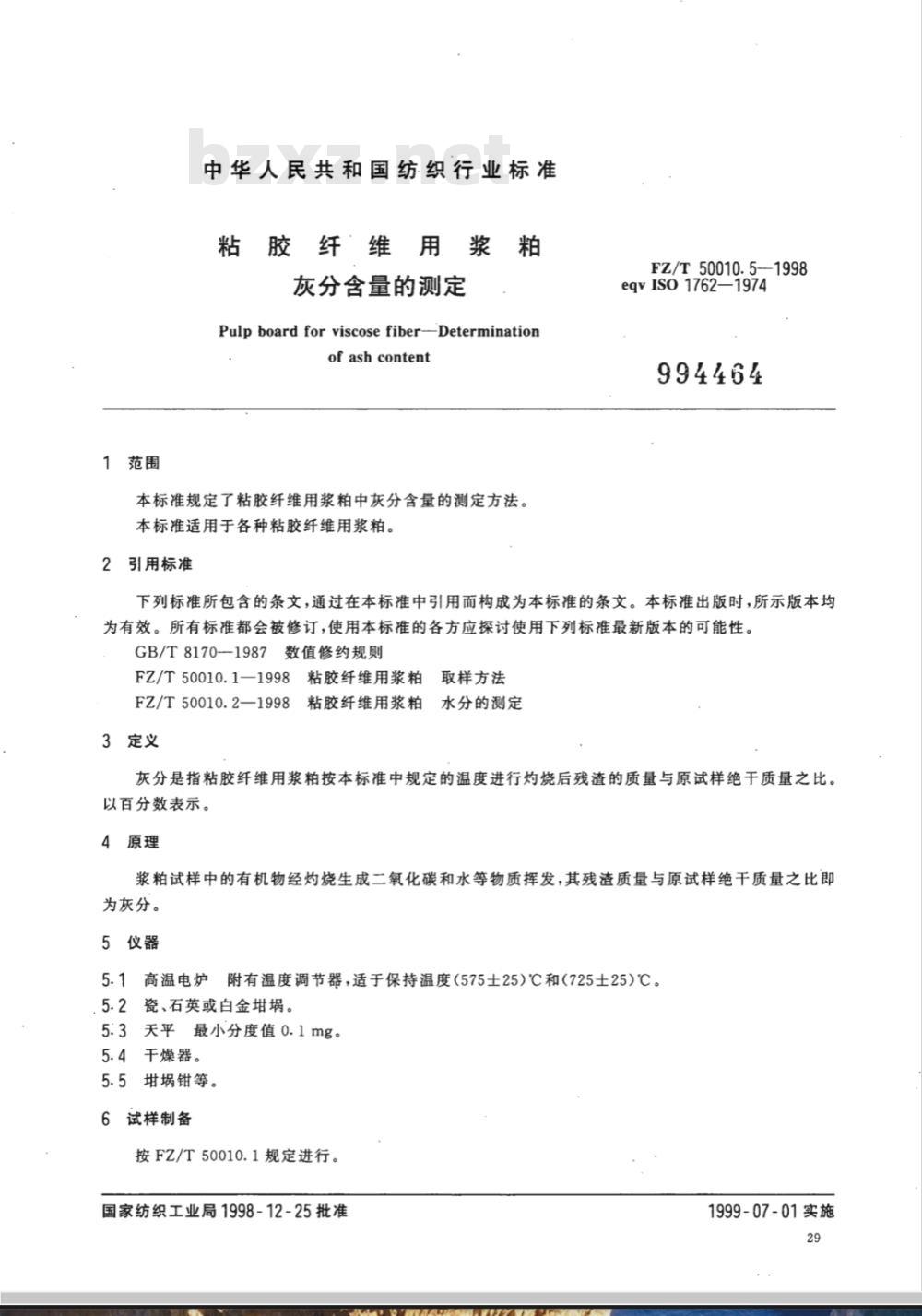

【纺织行业标准(FZ)】 粘胶纤维用浆粕 灰分含量的测定

中华人民共和国纺织行业标准
粘胶纤维用浆粕
灰分含量的测定
PulpboardforviscosefiberDeterminationof ash content
本标准规定了粘胶纤维用浆粕中灰分含量的测定方法。本标准适用于各种粘胶纤维用浆粕。2引用标准
FZ/T50010.51998
eqvISo17621974
994464
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8170-1987数值修约规则
粘胶纤维用浆粕
FZ/T50010.1—19982
FZ/T50010.2—1998
3定义
粘胶纤维用浆粕
取样方法
水分的测定
灰分是指粘胶纤维用浆粕按本标准中规定的温度进行灼烧后残渣的质量与原试样绝干质量之比。以百分数表示。
4原理
浆试样中的有机物经灼烧生成二氧化碳和水等物质挥发，其残渣质量与原试样绝干质量之比即为灰分。
5仪器
5.1高温电炉附有温度调节器，适于保持温度575土25)℃和(725±25)℃。5.2瓷、石英或白金。
5:3天平最小分度值0.1mg。
5.4干燥器。
5.5埚钳等。
试样制备
按FZ/T50010.1规定进行。
国家纺织工业局1998-12-25批准1999-07-01实施
FZ/T50010.6—1998

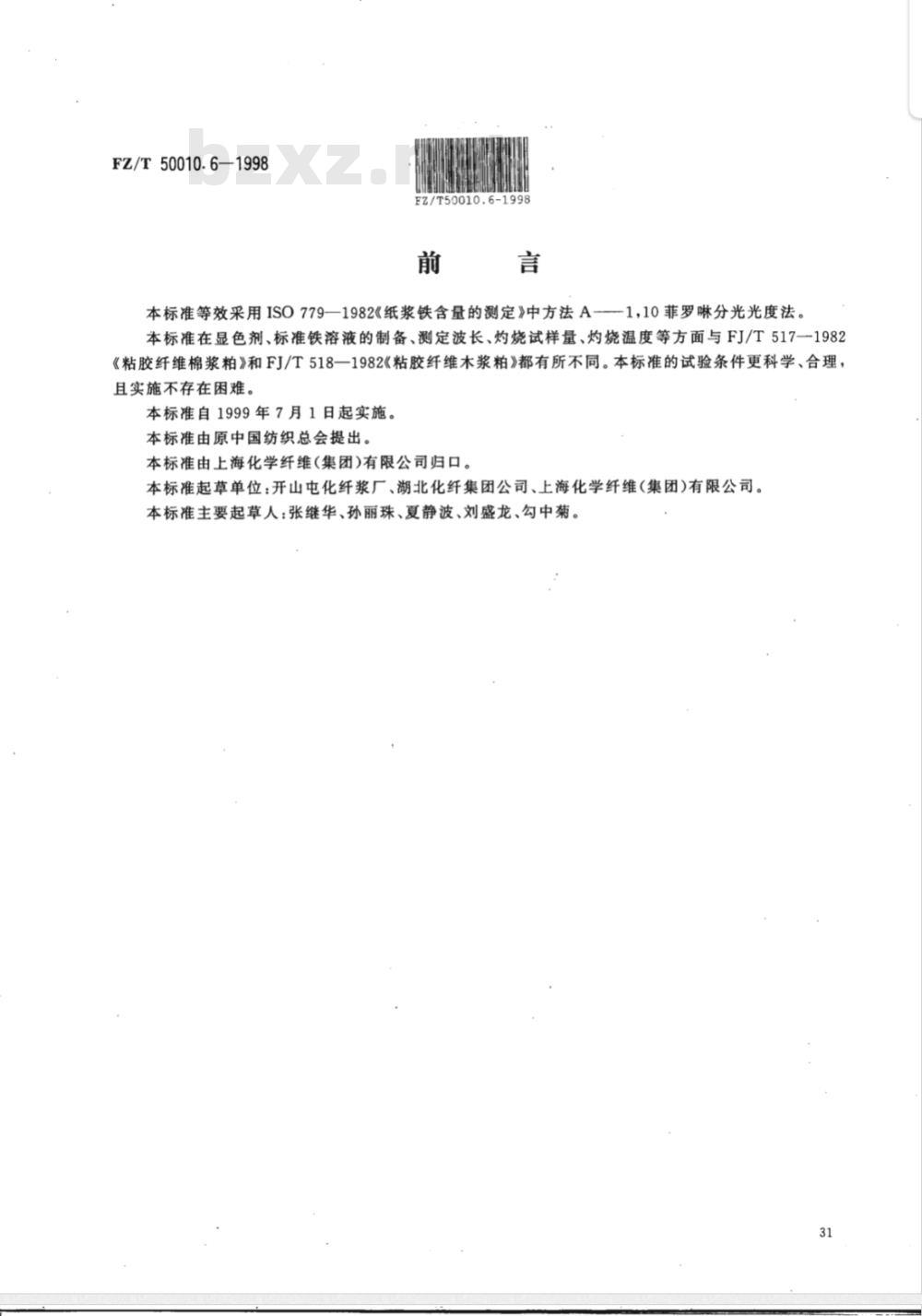

FZ/T50010.6-1998
本标准等效采用ISO779—1982《纸浆铁含量的测定》中方法A---1，10菲罗啉分光光度法。本标准在显色剂、标准铁溶液的制备、测定波长、灼烧试样量、灼烧温度等方面与FJ/T517—1982《粘胶纤维棉浆粕》和FJ/T518一1982《粘胶纤维木浆粕》都有所不同。本标准的试验条件更科学、合理，且实施不存在困难。
本标准自1999年7月1日起实施。本标准由原中国纺织总会提出。本标准由上海化学纤维（集团)有限公司归口。本标准起草单位：开山屯化纤浆厂、湖北化纤集团公司、上海化学纤维（集团)有限公司。本标准主要起草人：张继华、孙丽珠、夏静波、刘盛龙、勾中菊。31

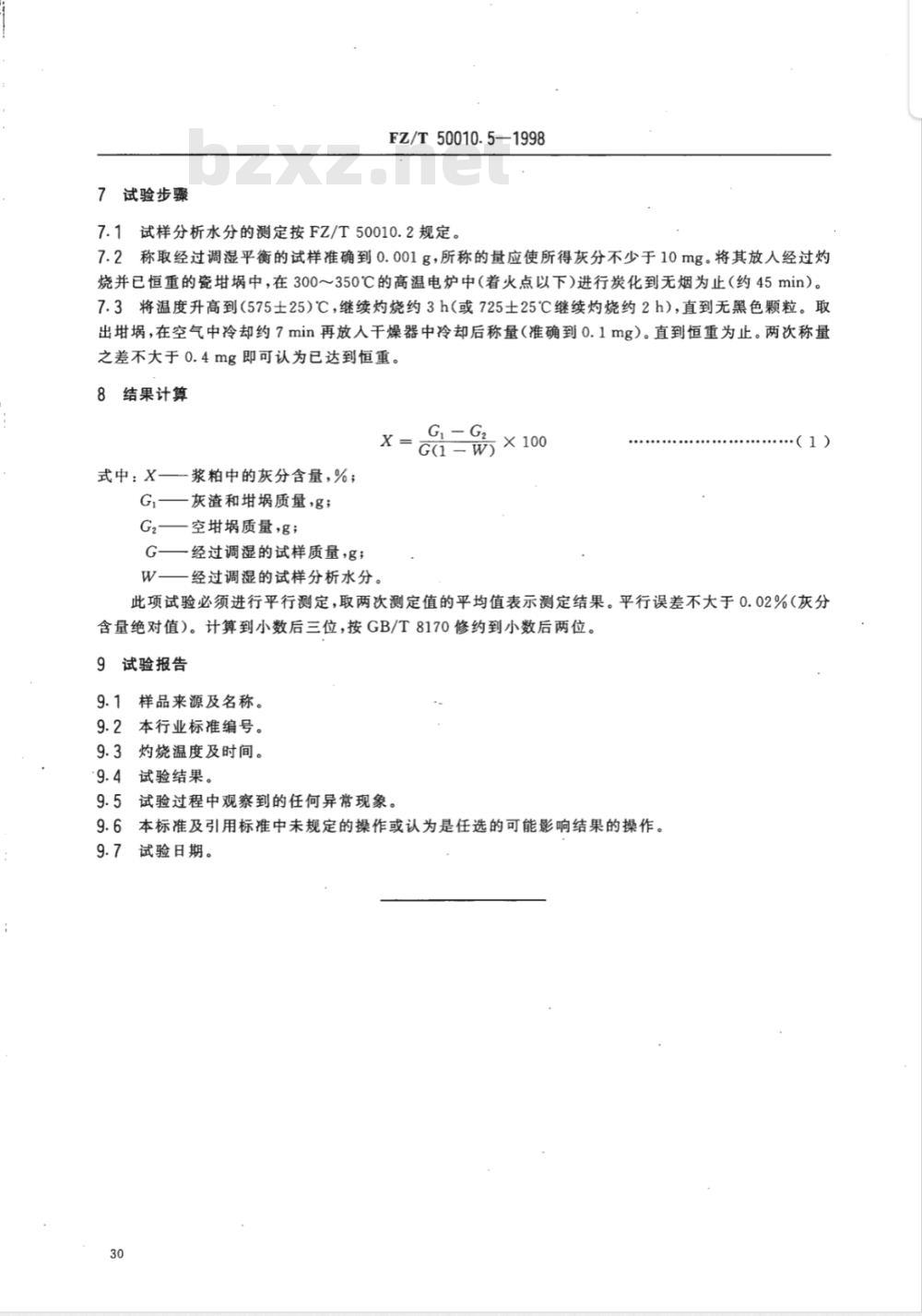

试验步骤
FZ/T50010.5—1998
7.1试样分析水分的测定按FZ/T50010.2规定。7.2称取经过调湿平衡的试样准确到0.001g，所称的量应使所得灰分不少于10mg。将其放入经过灼烧并已恒重的瓷埚中，在300～350℃的高温电炉中（着火点以下）进行炭化到无烟为止（约45min）。7.3将温度升高到（575士25)℃，继续灼烧约3h（或725士25℃继续灼烧约2h），直到无黑色颗粒。取出埚，在空气中冷却约7min再放人干燥器中冷却后称量（准确到0.1mg）。直到恒重为止。两次称量之差不大于0.4mg即可认为已达到恒重。8结果计算
—浆粕中的灰分含量，%；
式中：X-
—灰渣和埚质量，g；
G2——空埚质量，g;
G——经过调湿的试样质量，g;
W—经过调湿的试样分析水分。
G, - G2免费标准bzxz.net
G(1=W)
（1）
此项试验必须进行平行测定，取两次测定值的平均值表示测定结果。平行误差不大于0.02%（灰分含量绝对值）。计算到小数后三位，按GB/T8170修约到小数后两位。9试验报告
9.1样品来源及名称。
9.2本行业标准编号。
9.3灼烧温度及时间。
9.4试验结果。
9.5试验过程中观察到的任何异常现象。9.6本标准及引用标准中未规定的操作或认为是任选的可能影响结果的操作。9.7试验日期。

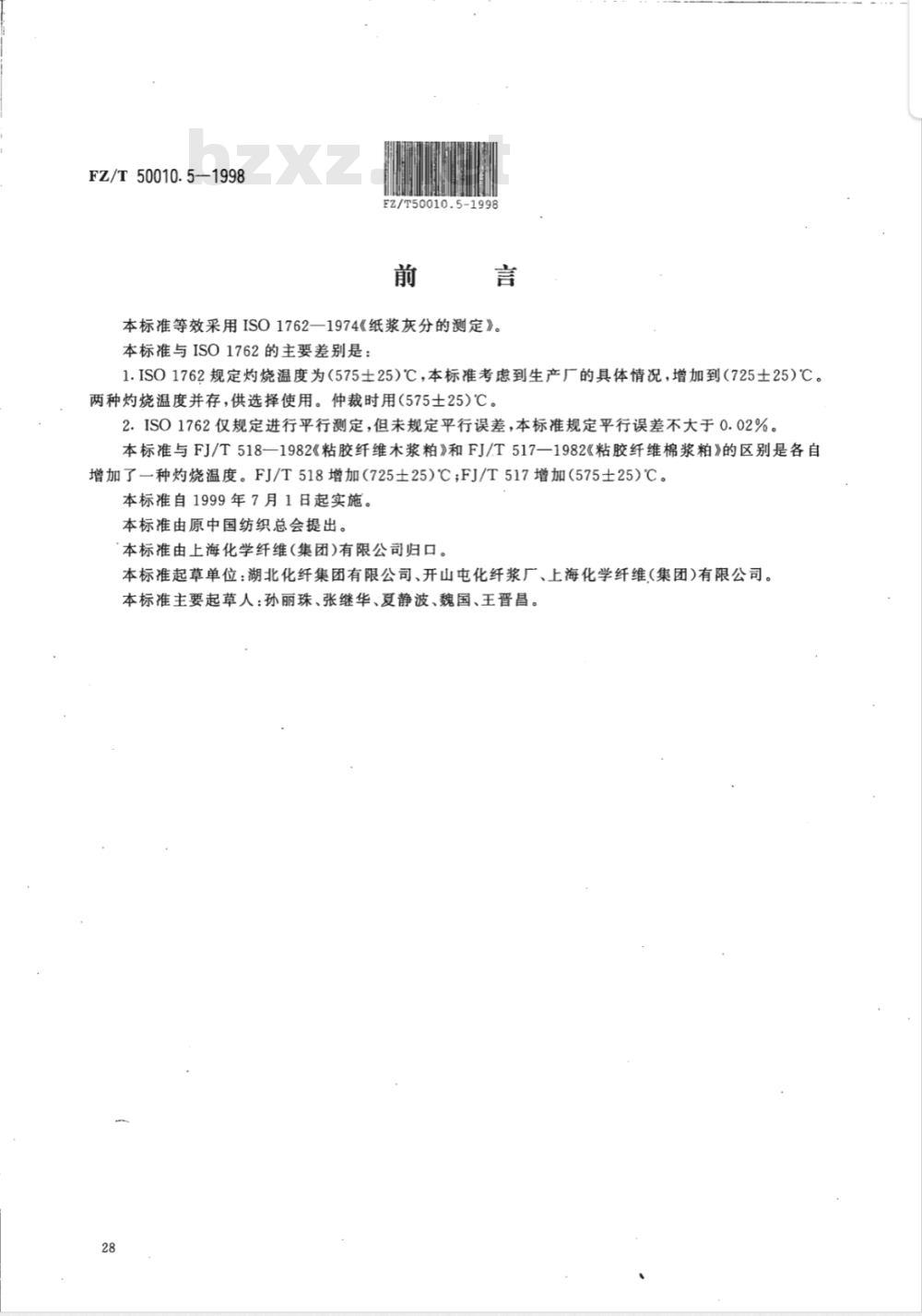

FZ/T50010.5-1998
E2/T50010.5
本标准等效采用ISO1762一1974《纸浆灰分的测定》。本标准与ISO1762的主要差别是：1.ISO1762规定灼烧温度为（575士25）℃，本标准考虑到生产厂的具体情况，增加到（725士25）℃。两种灼烧温度并存，供选择使用。仲裁时用（575土25)℃。2.ISO1762仅规定进行平行测定，但未规定平行误差，本标准规定平行误差不大于0.02%。本标准与FJ/T518—1982《粘胶纤维木浆粕》和FJ/T517—1982《粘胶纤维棉浆粕》的区别是各自增加了一种灼烧温度。FJ/T518增加（725土25)℃;FJ/T517增加（575士25)℃。本标准自1999年7月1日起实施。本标准由原中国纺织总会提出。本标准由上海化学纤维（集团)有限公司归口。本标准起草单位：湖北化纤集团有限公司、开山屯化纤浆厂、上海化学纤维（集团)有限公司。本标准主要起草人：孙丽珠、张继华、夏静波、魏国、王晋昌。28
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
