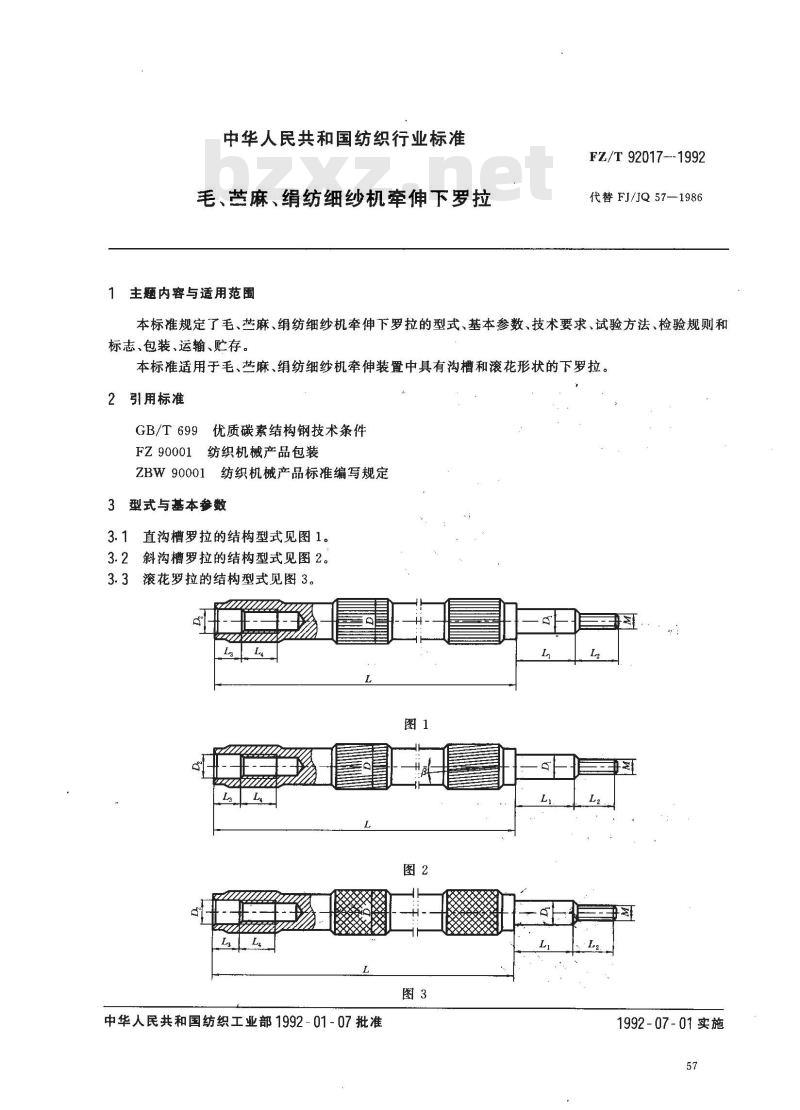

【纺织行业标准(FZ)】 毛、苎麻、绢纺细纱机牵伸下罗拉

中华人民共和国纺织行业标准
毛、麻、纺细纱机牵伸下罗拉
主题内容与适用范围
FZ/T 92017---1992
代替FJ/JQ57—1986
本标准规定了毛、苎麻、绢纺细纱机牵伸下罗拉的型式、基本参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于毛、苎麻、纺细纱机牵伸装置中具有沟槽和滚花形状的下罗拉。2引用标准
GB/T699优质碳素结构钢技术条件FZ90001纺织机械产品包装
ZBW90001纺织机械产品标准编写规定3型式与基本参数
3.1直沟槽罗拉的结构型式见图1。3.2斜沟槽罗拉的结构型式见图2。3.3滚花罗拉的结构型式见图3。图1
中华人民共和国纺织工业部1992-01-07批准1992-07-01实施

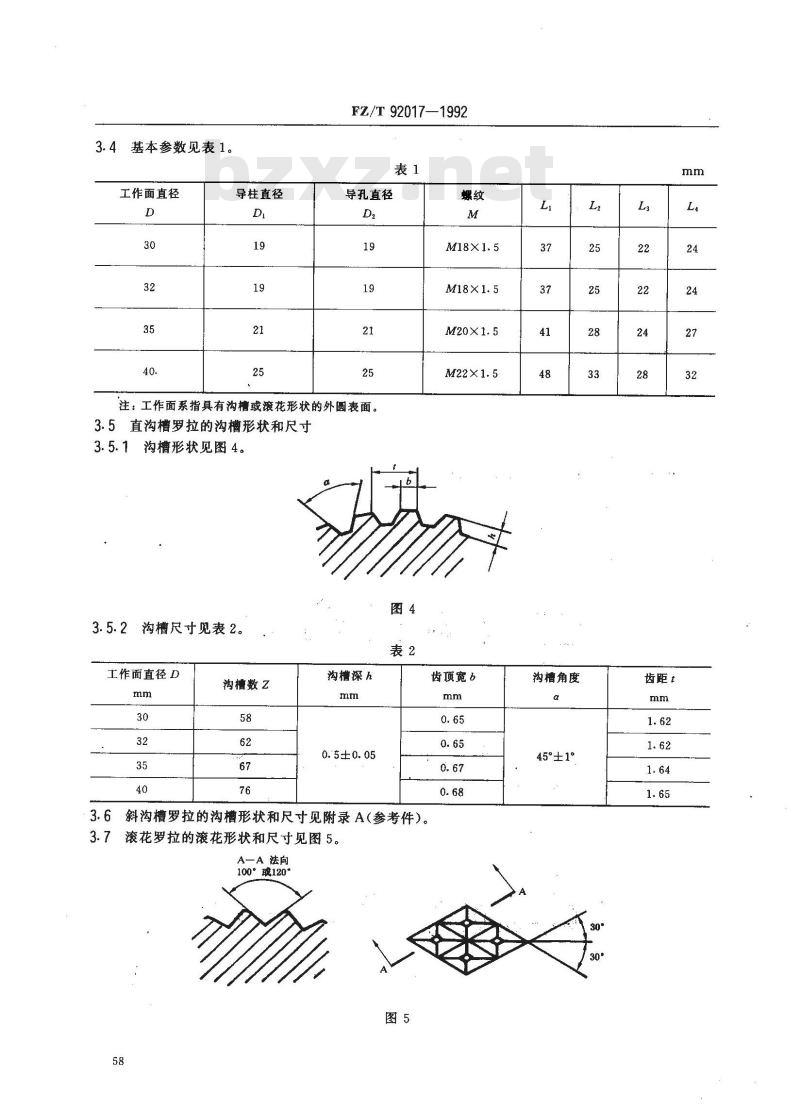

3.4基本参数见表1。
工作面直径
导柱直径
FZ/T92017—1992
导孔直径
注：工作面系指具有沟槽或滚花形状的外圆表面。3.5直沟槽罗拉的沟槽形状和尺寸3.5.1沟槽形状见图4。
沟槽尺寸见表2。
工作面直径D
沟槽数Z
沟槽深h
0.5±0.05
3. 6斜沟槽罗拉的沟槽形状和尺寸见附录 A(参考件）。3.7
滚花罗拉的滚花形状和尺寸见图5。A一A 法向
100″最120
齿顶宽b
沟槽角度
45°±1°
齿距t

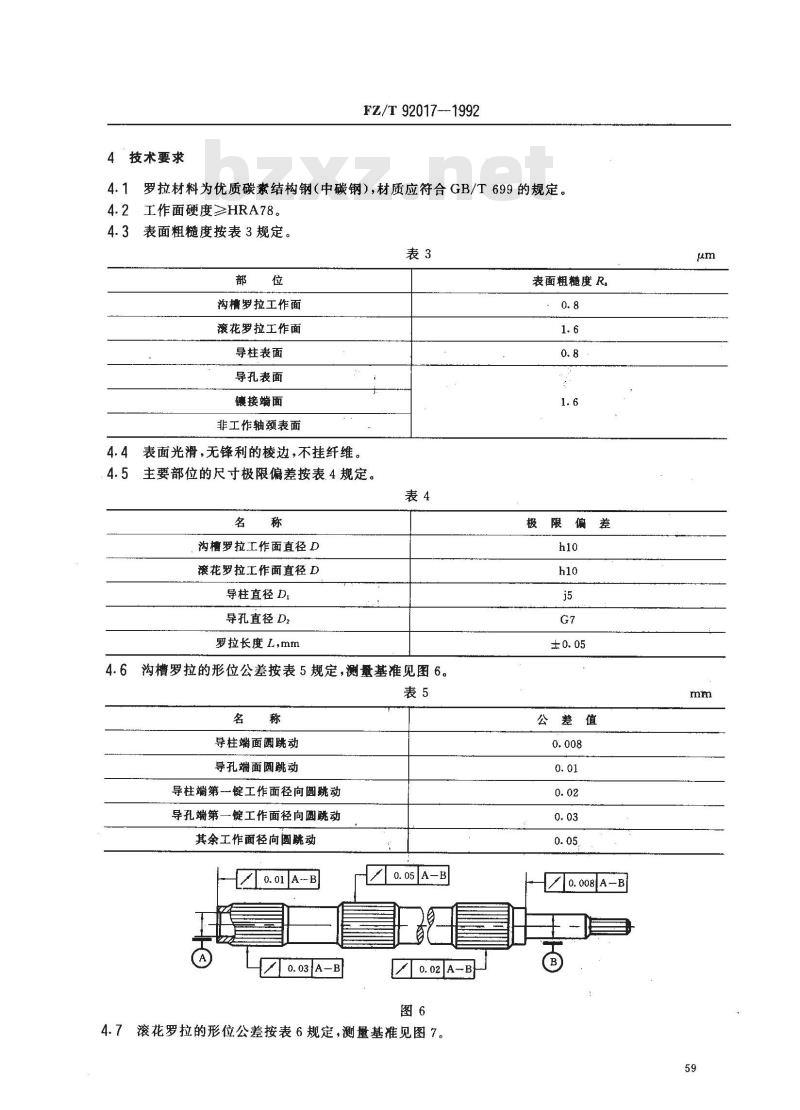

4技术要求
FZ/T 92017--- 1992
罗拉材料为优质碳素结构钢（中碳钢），材质应符合GB/T699的规定。4.1
工作面硬度≥HRA78。
表面粗糙度按表3规定。
沟槽罗拉工作面
滚花罗拉工作面
导柱表面
导孔表面
镶接端面
非工作轴颈表面
表面光滑，无锋利的棱边，不挂纤维。4.5
主要部位的尺寸极限偏差按表4规定名称
沟槽罗拉工作面直径D
滚花罗拉工作面直径D
导柱直径 D
导孔直径D2
罗拉长度L，mm
沟槽罗拉的形位公差按表5规定，测量基准见图6。4.6
导柱端面圆跳动
导孔端面圆跳动
导柱端第一锭工作面径向圆跳动导孔端第一锭工作面径向圆跳动其余工作面径向圆跳动
To. 03|A-B
7 0. 05A-B
[ 0. 02 ]A-B

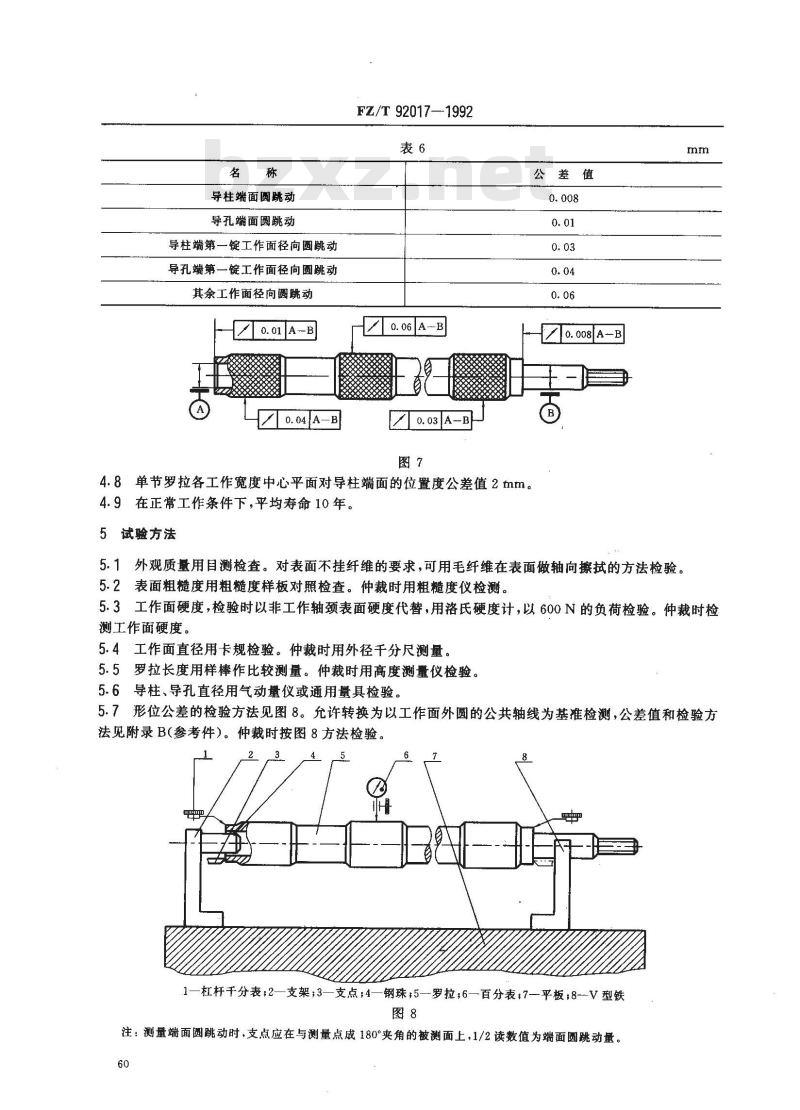

4.7滚花罗拉的形位公差按表6规定，测量基准见图7。表面粗糙度R。
限偏差
公差值
Hl0.008|A-B
导柱端面圆跳动
导孔端面圆跳动
导柱端第一锭工作面径向圆跳动导孔端第一锭工作面径向圆跳动其余工作面径向圆跳动
FZ/T 920171992
0. 03|A-B
公差值
0. 008A-B
4.8单节罗拉各工作宽度中心平面对导柱端面的位置度公差值2mm。4.9在正常工作条件下，平均寿命10年。5试验方法
5.1外观质量用目测检查。对表面不挂纤维的要求，可用毛纤维在表面做轴向擦拭的方法检验。5.2表面粗糙度用粗糙度样板对照检查。仲裁时用粗糙度仪检测。mm
5.3工作面硬度，检验时以非工作轴颈表面硬度代替，用洛氏硬度计，以600N的负荷检验。仲裁时检测工作面硬度。
5.4工作面直径用卡规检验。仲裁时用外径千分尺测量。5.5罗拉长度用样棒作比较测量。仲裁时用高度测量仪检验。5.6导柱、导孔直径用气动量仪或通用量具检验。5.7形位公差的检验方法见图8。允许转换为以工作面外圆的公共轴线为基准检测，公差值和检验方法见附录B(参考件)。仲裁时按图8方法检验。8
1—杠杆千分表；2—支架；3—支点；4—钢珠；5—罗拉；6—百分表：7—平板，8-V型铁图8
注：测量端面圆跳动时，支点应在与测量点成180°夹角的被测面上，1/2读数值为端面圆跳动量。60

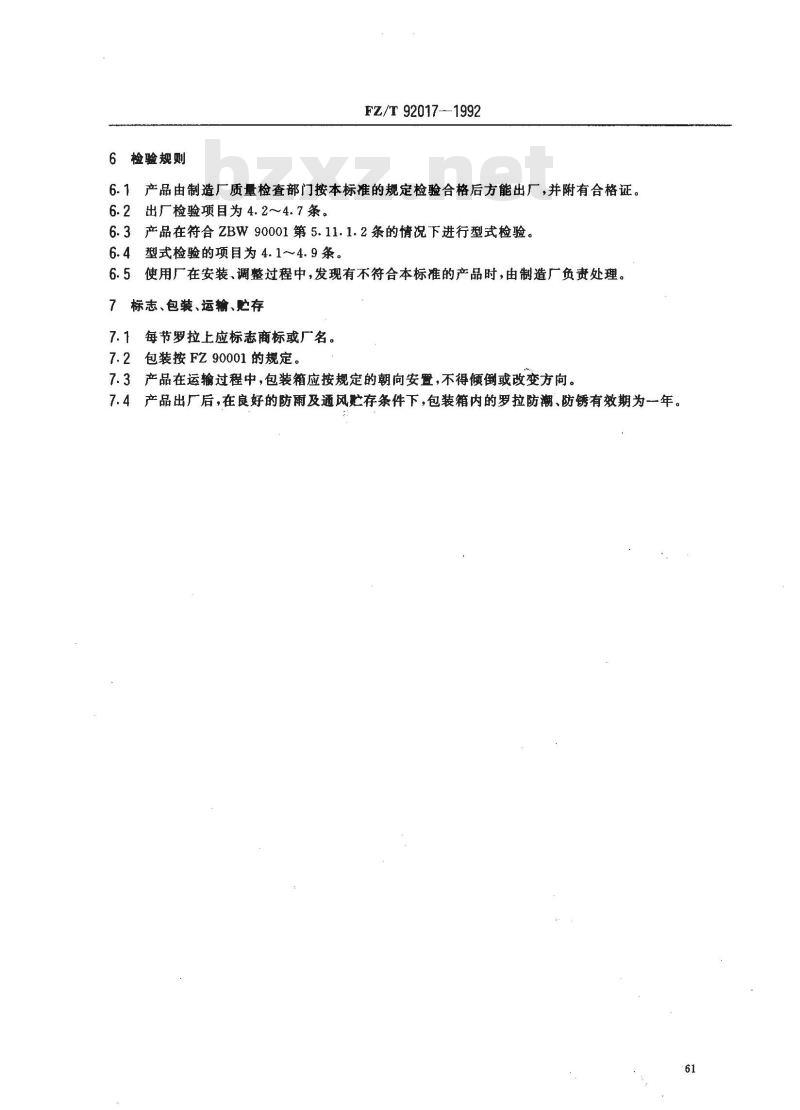

检验规则
FZ/T 92017-1992
6.1产品由制造厂质量检查部门按本标准的规定检验合格后方能出厂，并附有合格证。6.2出厂检验项目为4.2～4.7条。6.3产品在符合ZBW90001第5.11.1.2条的情况下进行型式检验。6.4型式检验的项目为4.1～4.9条。6.5使用厂在安装、调整过程中，发现有不符合本标准的产品时，由制造厂负责处理。7
标志、包装、运输、贮存
7.1每节罗拉上应标志商标或厂名。7.2包装按FZ90001的规定。
7.3产品在运输过程中，包装箱应按规定的朝向安暨，不得倾倒或改变方向。7.4产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的罗拉防潮、防锈有效期为一年。61
沟槽形状见图A1。
A2沟槽尺寸见表A1。
工作面直径D
沟槽数Z
FZ/T 92017—1992
附录A
斜沟槽下罗拉的沟槽形状和尺寸（参考件）
沟槽深h
齿顶宽6
0.5±0.05
沟槽角度α
（法向）
罗拉的形位公差值和检验方法（以工作面的公共轴线为基准）（参考件）
B1沟槽罗拉的形位公差按表B1 的规定,测量基准见图 B1。表B1
导柱端面圆跳动
导孔端面圆跳动
导柱外圆圆跳动
导孔内圆圆跳动
中间工作面径向圆跳动
公差值
螺旋角β
FZ/T92017—1992
B2滚花罗拉的形位公差应符合表B2的规定，测量基准见图B2。表B2
导柱端面圆跳动
导孔端面圆跳动
导柱外圆圆跳动
导孔内圆圆跳动
中间工作面径向圆跳动
0. 06A-B
10. 04A—
B3检验方法见图B3和图B4。
公差值
1--杠杆千分表；2-支点；3—罗拉；4-平板；5—V形铁图B3
FZ/T92017—1992
1—杠杆于分表;2--V形铁，3—罗拉?4—平板;5—支点;6—百分表图B4
注：测量端面圆跳动时，支点应在与测量点成180°夹角的被测面上，1/2读值为端面圆酰动量。附加说明：免费标准bzxz.net
本标准由纺织工业部技术装备司提出。本标准由上海纺织机械研究所归口。本标准由上海纺织机械研究所、上海纺织机械专件厂负责起草。本标准主要起草人刘洁琴、张信滋、宋国芬、贺乐珊、施尧训。64
