【纺织行业标准(FZ)】 滚盘

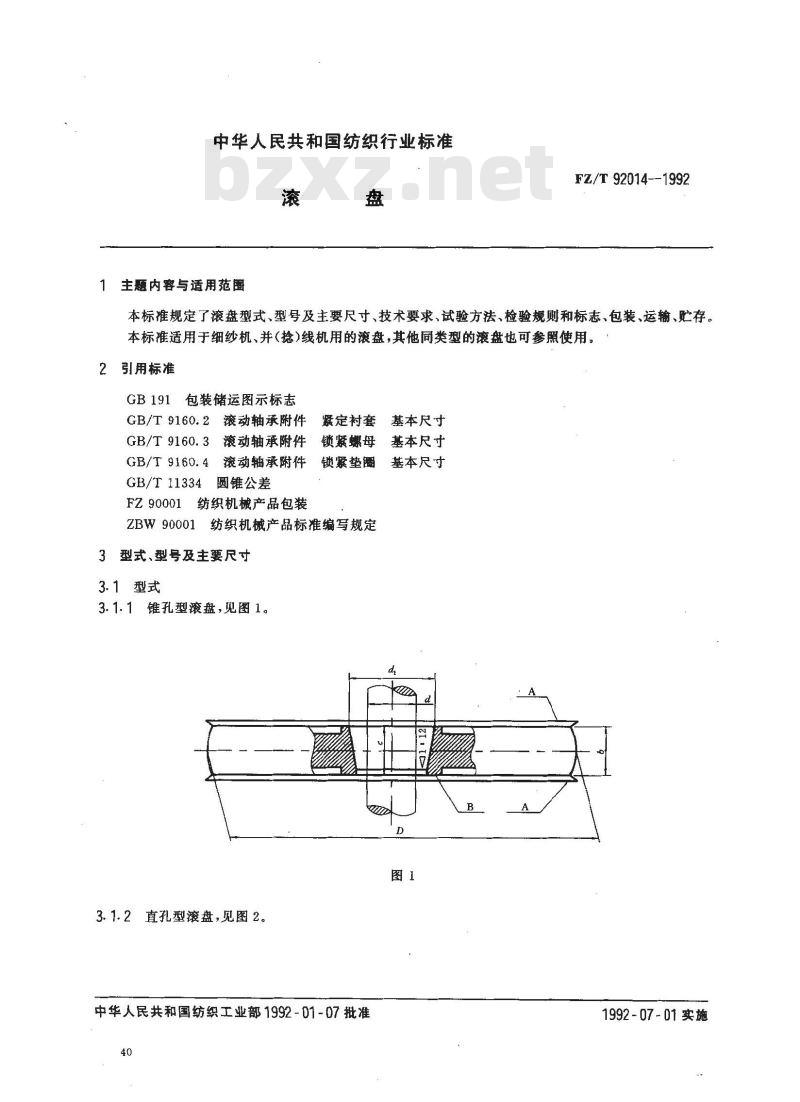

中华人民共和国纺织行业标准
主题内容与适用范围
FZ/T 92014--1992
本标准规定了滚盘型式、型号及主要尺寸、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于细纱机、并（捻)线机用的滚盘，其他同类型的滚盘也可参照使用。2引用标准
GB 191
包装储运图示标志
GB/T9160.2滚动轴承附件
紧定村套
锁紧螺母
GB/T 9160.3
滚动轴承附件
滚动轴承附件
GB/T 9160.4
锁紧垫圈
圆锥公差
GB/T 11334
纺织机械产品包装
FZ 90001
ZBW 90001
纺织机械产品标准编写规定
3型式、型号及主要尺寸
3.1型式
3.1.1锥孔型滚盘，见图1。
3.1.2直孔型滚盘，见图2。
中华人民共和国纺织工业部1992-01-07批准40
基本尺寸
基本尺寸
基本尺寸
1992-07-01实施

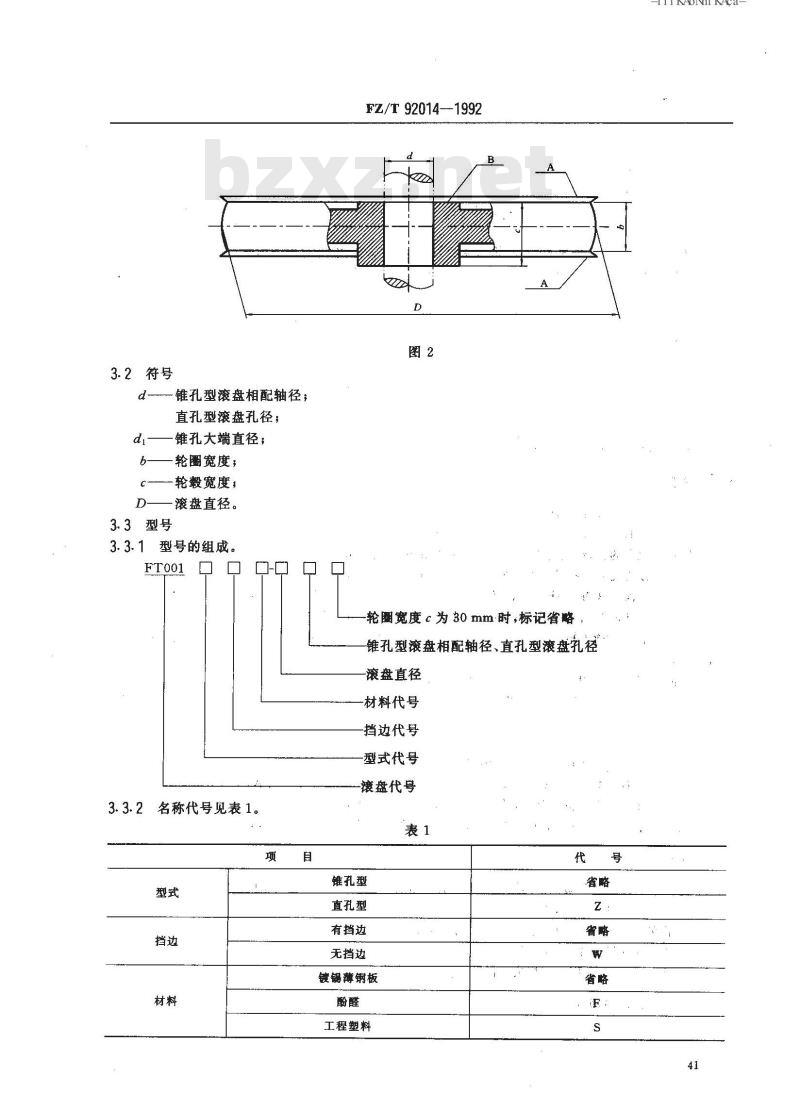

3.2符号
锥孔型滚盘相配轴径
直孔型滚盘孔径；
锥孔大端直径；
一轮圈宽度；
轮毂宽度；
D——滚盘直径。
3.3型号
3.3.1型号的组成。
3.3.2名称代号见表1。
FZ/T 92014-1992
-轮圈宽度c为 30 mm·时，标记省略锥孔型滚盘相配轴径、直孔型滚盘孔径滚盘直径
材料代号
挡边代号
型式代号
-滚盘代号
锥孔型
直孔型
有挡边
镀锡薄钢板
工程塑料
iiKAoNnKAca=

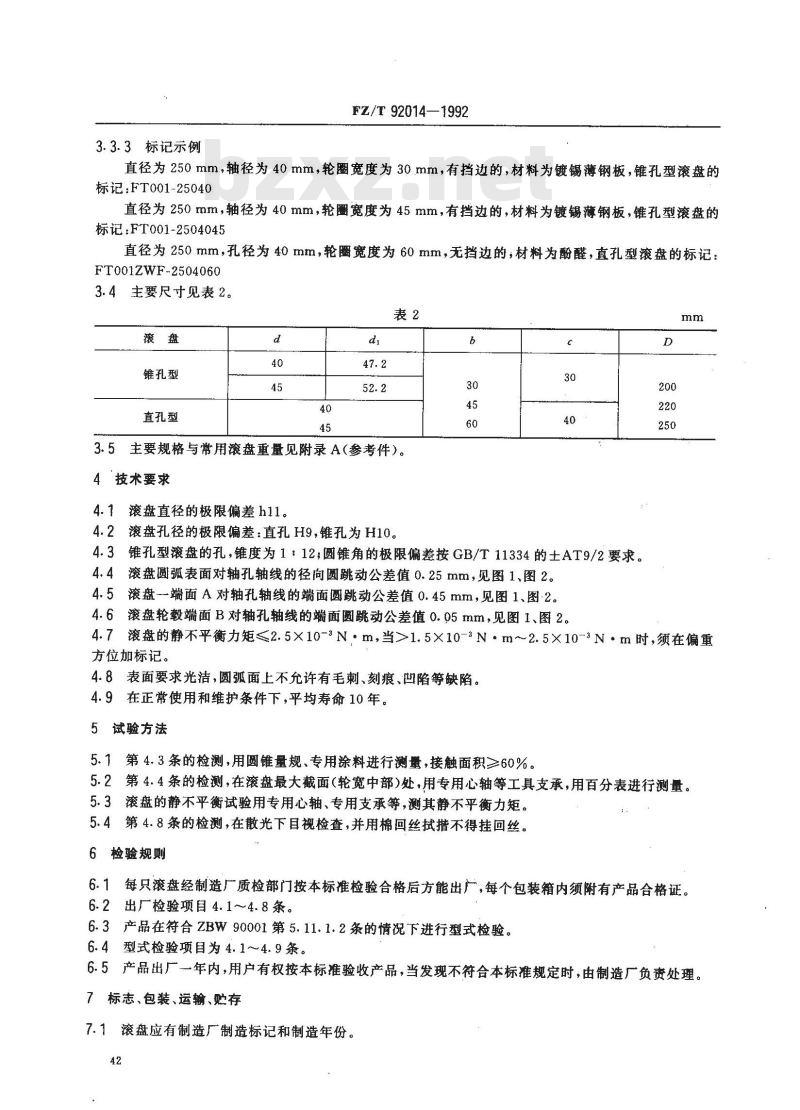

3.3.3标记示例
FZ/T 92014—1992
直径为250mm，轴径为40mm，轮圈宽度为30.mm，有挡边的，材料为镀锡薄钢板，锥孔型滚盘的标记：FT001-25040
直径为250mm，轴径为40mm，轮圈宽度为45mm，有挡边的，材料为镀锡薄钢板，锥孔型滚盘的标记：FT001-2504045
直径为250mm，孔径为40mm，轮圈宽度为60mm，无挡边的，材料为酚醛，直孔型滚盘的标记：FT001ZWF-2504060
3.4主要尺寸见表2。
锥孔型
直孔型
3.5主要规格与常用滚盘重量见附录A（参考件）。4‘技术要求
滚盘直径的极限偏差h11。
4.2滚盘孔径的极限偏差：直孔H9，锥孔为H10。6
4.3锥孔型滚盘的孔，锥度为1：12;圆锥角的极限偏差按GB/T11334的土AT9/2要求。4.4滚盘圆弧表面对轴孔轴线的径向圆跳动公差值0.25mm，见图1、图2。4.5滚盘一端面A对轴孔轴线的端面圆跳动公差值0.45mm，见图1、图2。4.6滚盘轮毂端面B对轴孔轴线的端面圆跳动公差值0.05mm，见图1、图2。D
4.7滚盘的静不平衡力矩≤2.5×10-3N·m，当>1.5×10-3N·m～2.5×10-3N·m时，须在偏重方位加标记。
4.8表面要求光洁，圆弧面上不允许有毛刺、刻痕、凹陷等缺陷。4.9在正常使用和维护条件下，平均寿命10年。5试验方法
5.1第4.3条的检测，用圆锥量规、专用涂料进行测量，接触面积≥60%。5.2第4.4条的检测，在滚盘最大截面（轮宽中部）处，用专用心轴等工具支承，用百分表进行测量。5.3滚盘的静不平衡试验用专用心轴、专用支承等，测其静不平衡力矩。5.4第4.8条的检测，在散光下目视检查，并用棉回丝拭措不得挂回丝。6检验规则
6.1每只滚盘经制造厂质检部门按本标准检验合格后方能出广，每个包装箱内须附有产品合格证。6.2出厂检验项目4.1～4.8条。
6.3产品在符合ZBW90001第5.11.1.2条的情况下进行型式检验。6.4型式检验项目为4.1～4.9条。6.5产品出厂一年内，用户有权按本标准验收产品，当发现不符合本标准规定时，由制造厂负责处理。7标志、包装、运输、贮存
7.1滚盘应有制造厂制造标记和制造年份。42

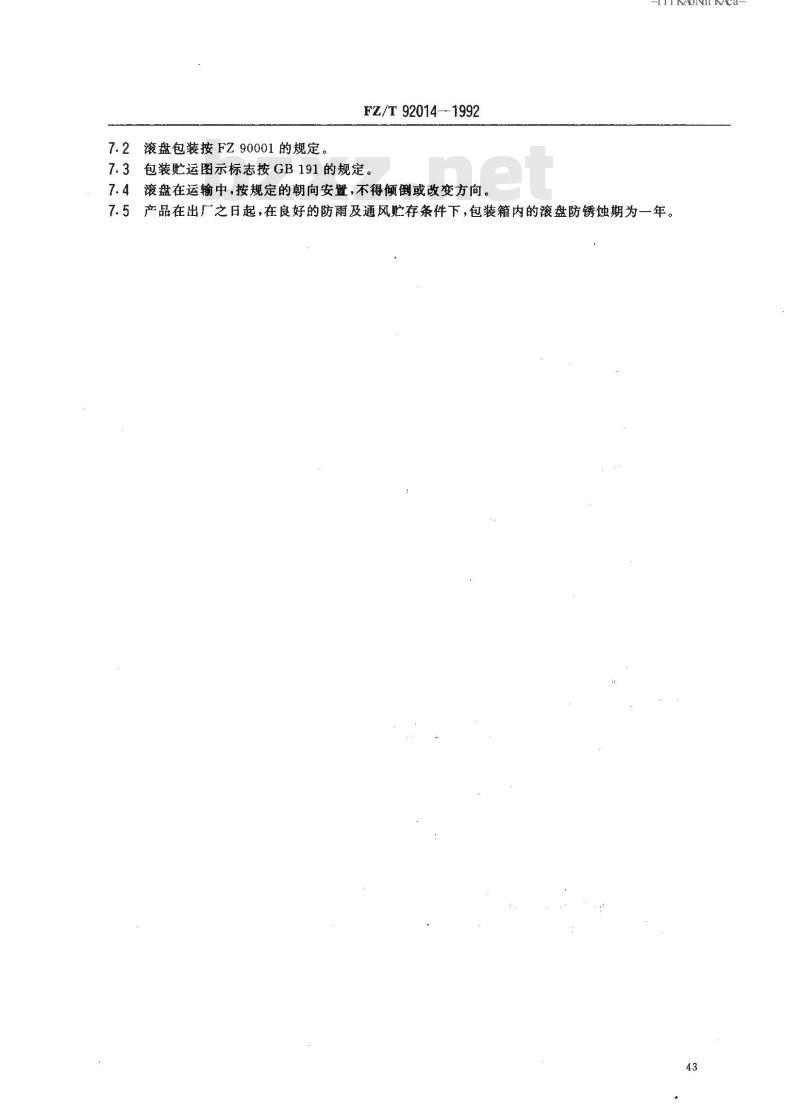

7.2滚盘包装按FZ90001的规定。FZ/T92014—-1992
7.3包装贮运图示标志按GB191的规定。7.4滚盘在运输中，按规定的朝向安置，不得倾倒或改变方向。iiAoNiKAca
7.5产品在出厂之日起，在良好的防雨及通风贮存条件下，包装箱内的滚盘防锈蚀期为一年。A1
主要规格见表Ai。
FT001-20040
FT001-20045
FT001-22040
FT001-22045
FT001-25040
FT001-25045
FT001-2504045
FT001S-20040bzxZ.net
FT001S-25040
FT001Z-20040
FT001Z-20045
FT001Z-22040
FT001Z-22045
FT001Z-25040
FZ/T92014—-1992

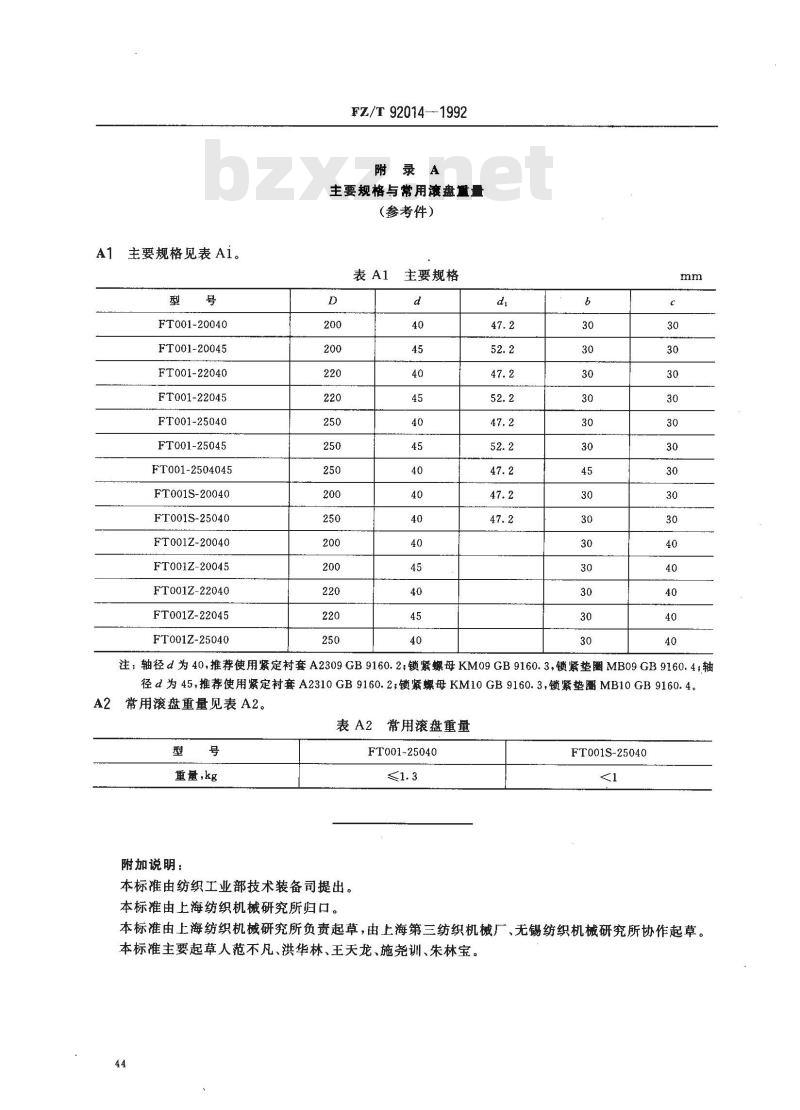

附录A
主要规格与常用滚盘量量
(参考件）
主要规格
注：轴径d为40，推荐使用紧定村套A2309GB9160.2；锁紧螺母KM09GB9160.3，锁紧垫圈MB09GB9160.4；轴径d为45，推荐使用紧定衬套A2310GB9160.2;锁紧螺母KM10GB9160.3，锁紧垫围MB10GB9160.4。常用滚盘重量见表A2。
常用滚盘重量
重量，kg
附加说明：
本标准由纺织工业部技术装备司提出。本标准由上海纺织机械研究所归口。FT001-25040
FT001S-25040
本标准由上海纺织机械研究所负责起草，由上海第三纺织机械厂、无锡纺织机械研究所协作起草。本标准主要起草人范不凡、洪华林、王天龙、施尧训、朱林宝。44
