【纺织行业标准(FZ)】 圆柱形筒管 主要尺寸推荐值

FZ/T 90107.1---1999

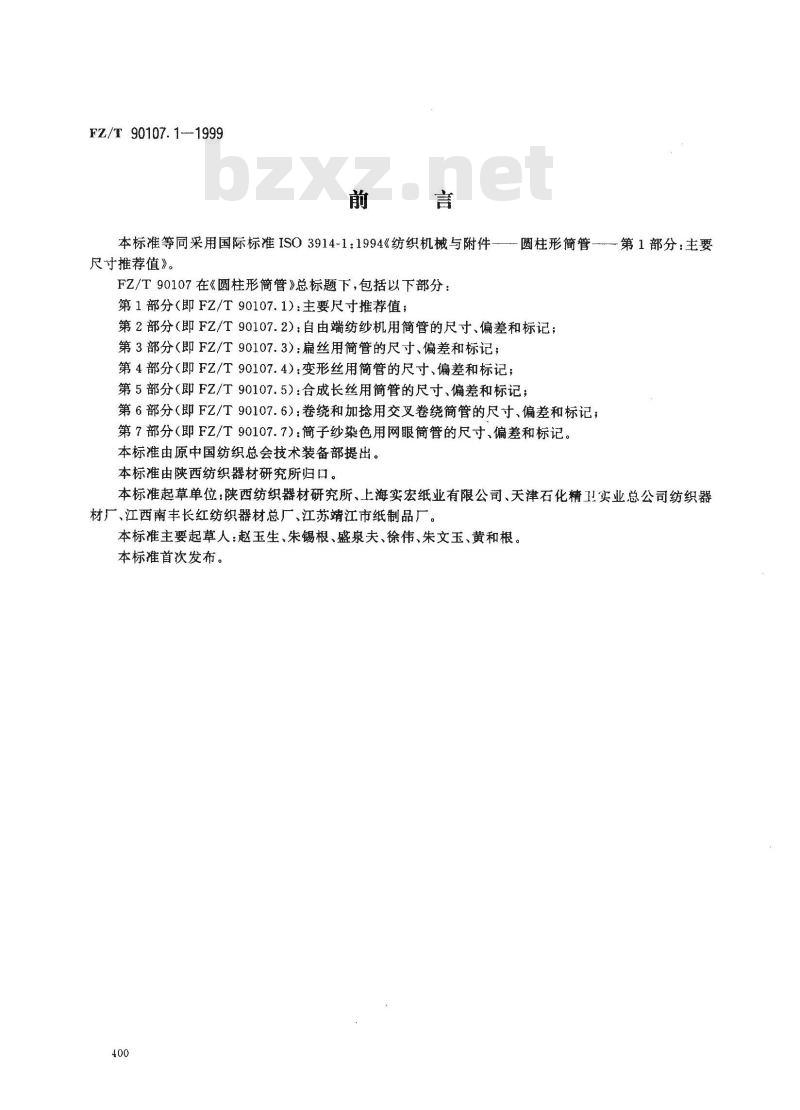

本标准等同采用国际标准ISO3914-1：1994《纺织机械与附件一圆柱形简管
尺寸推荐值》。
FZ/T90107在《圆柱形简管》总标题下，包括以下部分：第1部分（即FZ/T90107.1）：主要尺寸推荐值；第2部分（即FZ/T90107.2）：自由端纺纱机用简管的尺寸、偏差和标记；第3部分（即FZ/T90107.3）：扁丝用简管的尺寸、偏差和标记；第4部分（即FZ/T90107.4）：变形丝用简管的尺寸、偏差和标记；第5部分（即FZ/T90107.5）：合成长丝用简管的尺寸、偏差和标记；第6部分（即FZ/T90107.6）：卷绕和加捻用交叉卷绕筒管的尺寸、偏差和标记；第7部分（即FZ/T90107.7)：简子纱染色用网眼简管的尺寸、偏差和标记。本标准由原中国纺织总会技术装备部提出。本标准由陕西纺织器材研究所归口。第1部分：主要
本标准起草单位：陕西纺织器材研究所、上海实宏纸业有限公司、天津石化精卫实业总公司纺织器材厂、江西南丰长红纺织器材总厂、江苏靖江市纸制品厂。本标准主要起草人：赵玉生、朱锡根、盛泉夫、徐伟、朱文玉、黄和根。本标准首次发布。
FZ/T90107.1—1999

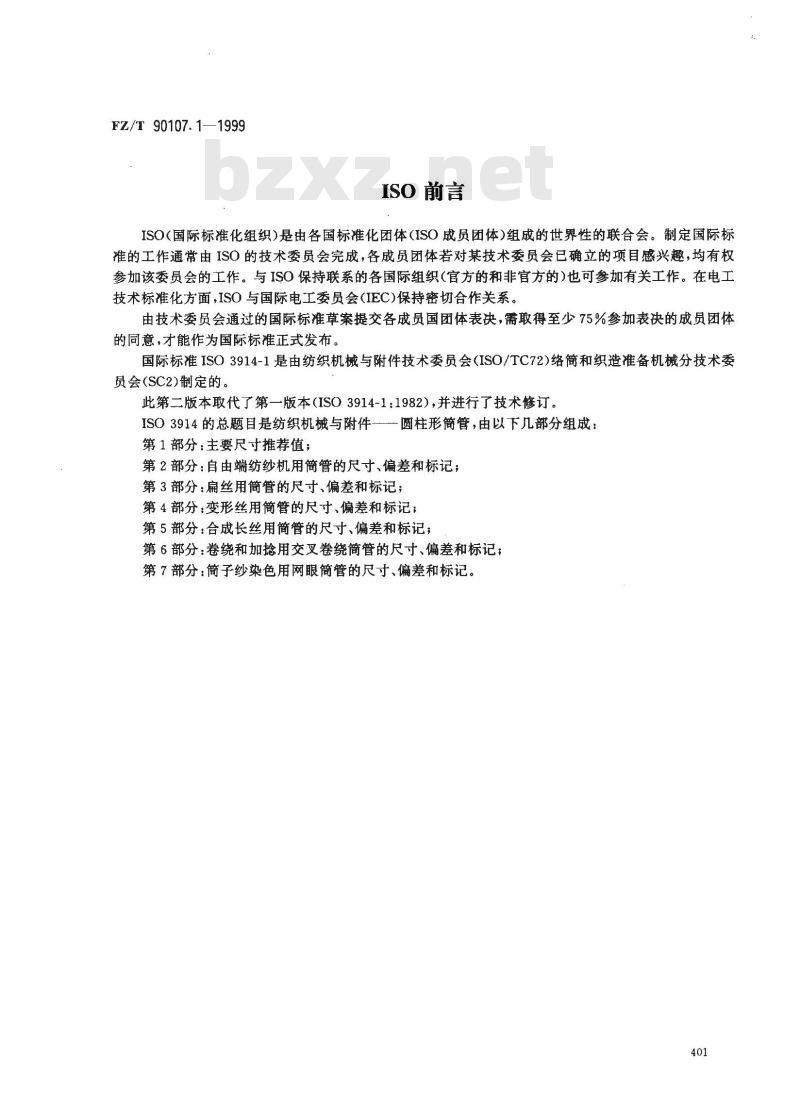

ISO前言
ISO(国际标准化组织）是由各国标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成，各成员团体若对某技术委员会已确立的项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（官方的和非官方的）也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会（IEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员国团体表决，需取得至少75%参加表决的成员团体的同意，才能作为国际标准正式发布国际标准ISO3914-1是由纺织机械与附件技术委员会（ISO/TC72）络简和织造准备机械分技术委员会（SC2)制定的。
此第二版本取代了第一版本（ISO3914-1：1982），并进行了技术修订。ISO3914的总题目是纺织机械与附件—圆柱形简管，由以下几部分组成：第1部分：主要尺寸推荐值；
第2部分：自由端纺纱机用简管的尺寸、偏差和标记；第3部分：扁丝用筒管的尺寸、偏差和标记；第4部分：变形丝用简管的尺寸、偏差和标记；第5部分：合成长丝用简管的尺寸、偏差和标记；第6部分：卷绕和加捻用交叉卷绕简管的尺寸、偏差和标记；第7部分：简子纱染色用网眼簡管的尺寸、偏差和标记。401
F2/T 90107.1—1999bzxZ.net

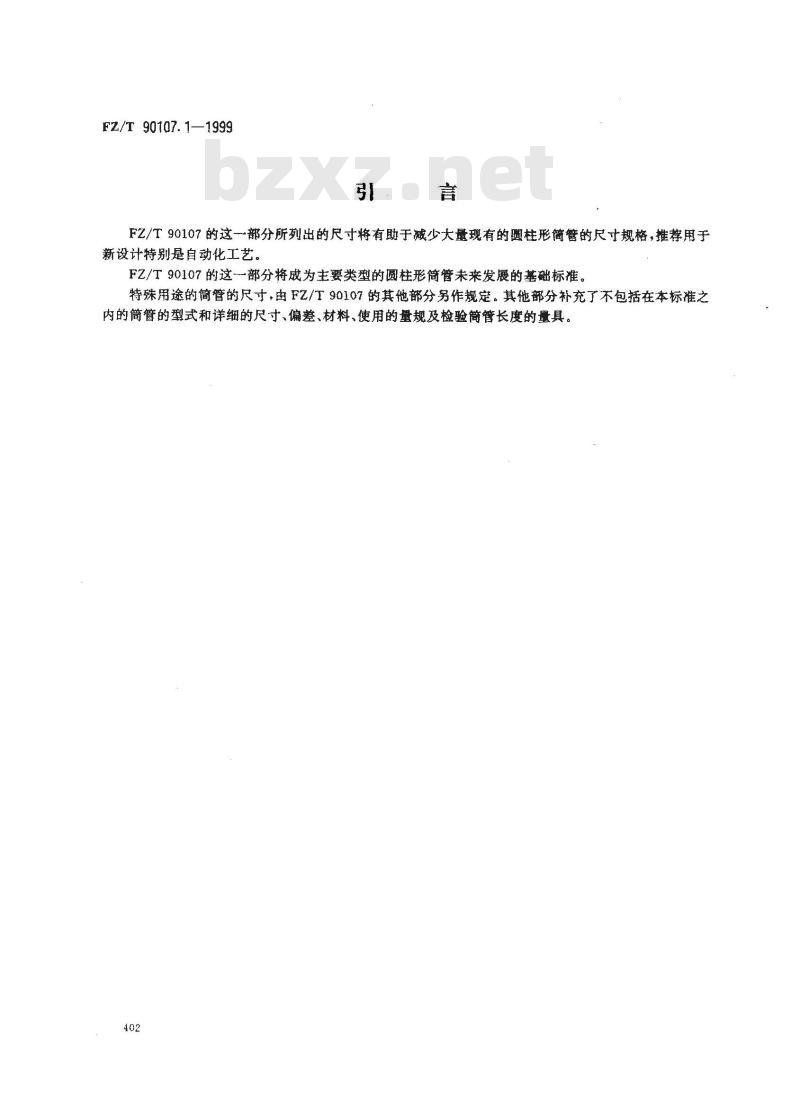

FZ/T90107的这一部分所列出的尺寸将有助于减少大量现有的圆柱形简管的尺寸规格，推荐用于新设计特别是自动化工艺。
FZ/T90107的这一部分将成为主要类型的圆柱形简管未来发展的基础标准。特殊用途的简管的尺寸，由FZ/T90107的其他部分另作规定。其他部分补充了不包括在本标准之内的筒管的型式和详细的尺寸、偏差、材料、使用的量规及检验筒管长度的量具。402

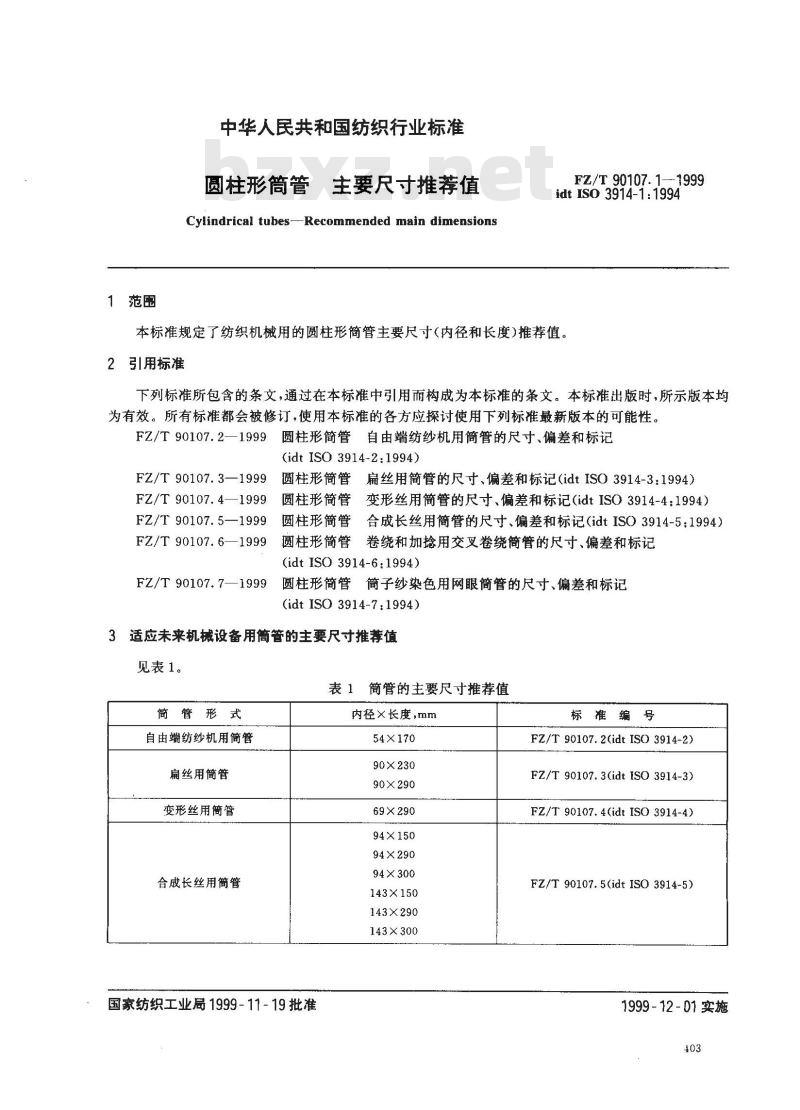

中华人民共和国纺织行业标准
圆柱形筒管主要尺寸推荐值
Cylindrical tubes--Recommended main dimensionsFZ/T 90107. 1—1999
idt IS 3914-1:1994
本标准规定了纺织机械用的圆柱形简管主要尺寸（内径和长度)推荐值。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ/T90107.2—1999圆柱形简管自由端纺纱机用筒管的尺寸、偏差和标记(idt ISO 3914-2:1994)
FZ/T 90107. 3—1999
FZ/T 90107.4—1999
FZ/T 90107. 5—1999
扁丝用简管的尺寸、偏差和标记（idtISO3914-3：1994）圆柱形简管
圆柱形简管变形丝用简管的尺寸、偏差和标记（idtISO3914-4：1994）合成长丝用简管的尺寸、偏差和标记（idtISO3914-5：1994）圆柱形筒管
圆柱形简管卷绕和加捻用交叉卷绕简管的尺寸、偏差和标记FZ/T 90107.6—1999
(idt ISO 3914-6:1994)
FZ/T 90107.7—1999
圆柱形简管简子纱染色用网眼简管的尺寸、偏差和标记(idt ISO 3914-7:1994)
3适应未来机械设备用筒管的主要尺寸推荐值见表1。
表1简管的主要尺寸推荐值
简管形式
自由端纺纱机用简管
扁丝用筒管
变形丝用筒管
合成长丝用简管
国家纺织工业局1999-11-19批准内径×长度,mm
54×170
90×230
90×290
69×290
94×150
94X290
94×300
143×150
143×290
143×300
标准编号
FZ/T 90107. 2(idt ISO 3914-2)FZ/T90107.3(idt ISO 3914-3)
FZ/T 90107. 4(idt ISO 3914-4)FZ/T90107.5(idtISO3914-5)
1999-12-01实施
簡管形式
卷绕和加拾用交叉卷绕简管
简子纱染色用网眼简管
FZ/T 90107.1—1999

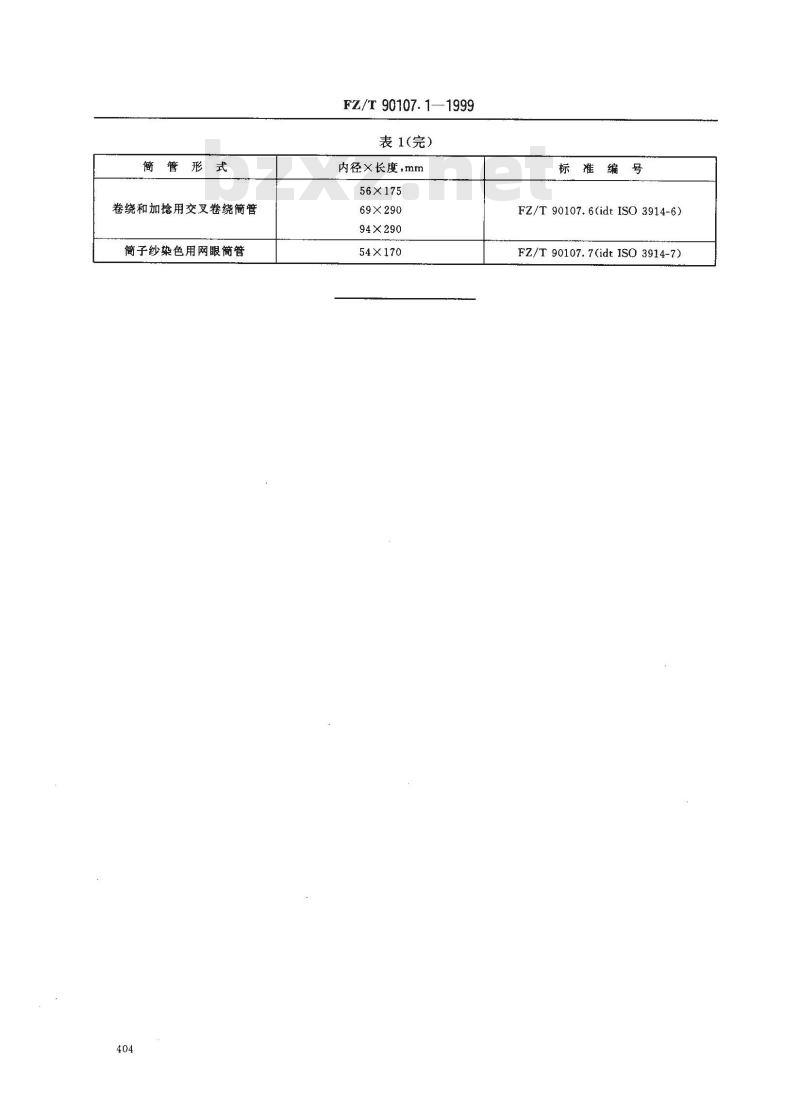

表1(完）
内径×长度，mm
56×175
69×290
94×290
54×170
标准编号
FZ/T 90107. 6(idt ISO 3914-6)FZ/T 90107. 7(idt ISO 3914-7)
