【冶金行业标准(YB)】 高碳钢盘条索氏体含量金相检测方法

YB/T 1692000

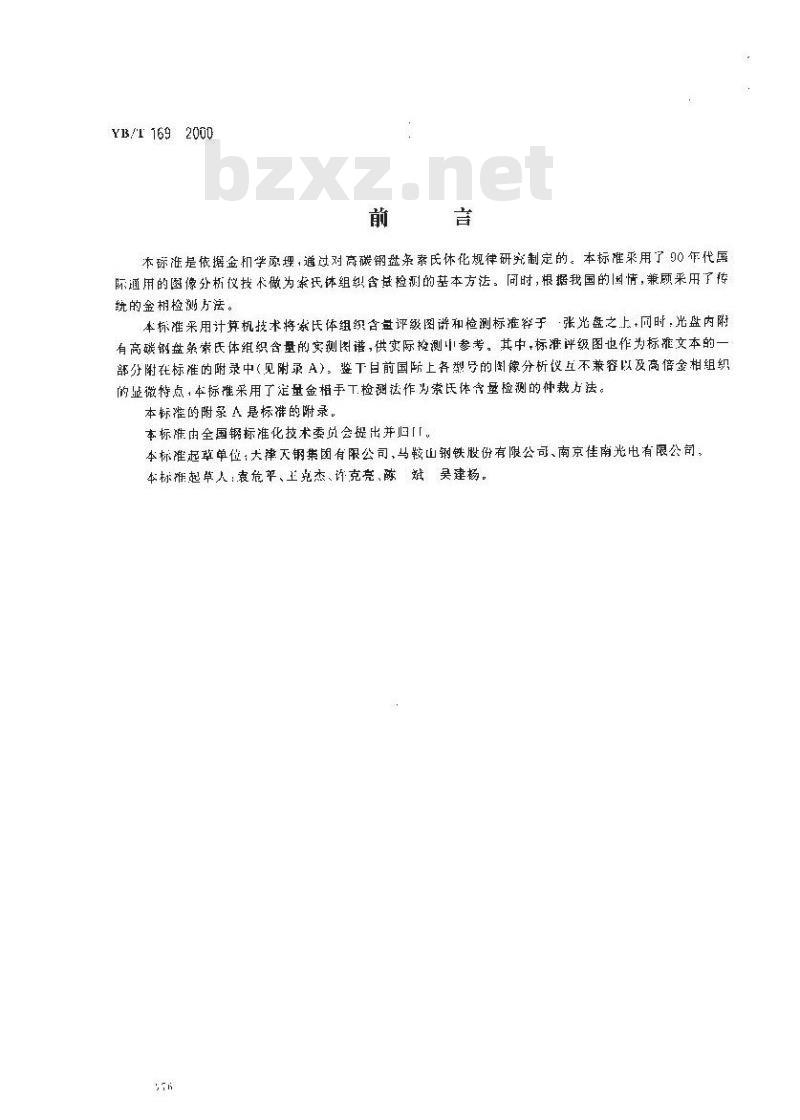

本标准是依据金和学原埋，通过对高碳钢盘条素氏休化规律研究制定的。本标准采用了90年代属际通用的图像分析仪技术做为索氏体组织含试险测的基本方法，间时，根据我国的国情，兼顾采用了传统的金相检测方法。
本标准采用计算机技术将索氏体组织含盘评级图讲和检测标准容于张光盘之上+同时，光盘内附有高碳钢盘条索氏体组织含量的实测图谱，供实际控测中参考。其中，标准评级图也作为标准文本的一部分附在标准的附录中（见附录A），鉴下目前国际上各型导的图像分析仪立不兼容以及高倍金相组织的壶微待点，本标催采用了定量金相手下检测法作为索氏体含量检测的仲裁方法。本标准的附系A是标准的附录。
本标准由全国钢标准化技术委员会提出并归「。本标准起草单位，大律天钢集团有限公司，马鞍山钢铁股份有限公司、南京佳南光电有限公司，本标摊起草人·袁危平、王克杰、许克亮、陈斌吴建杨。h
1范围

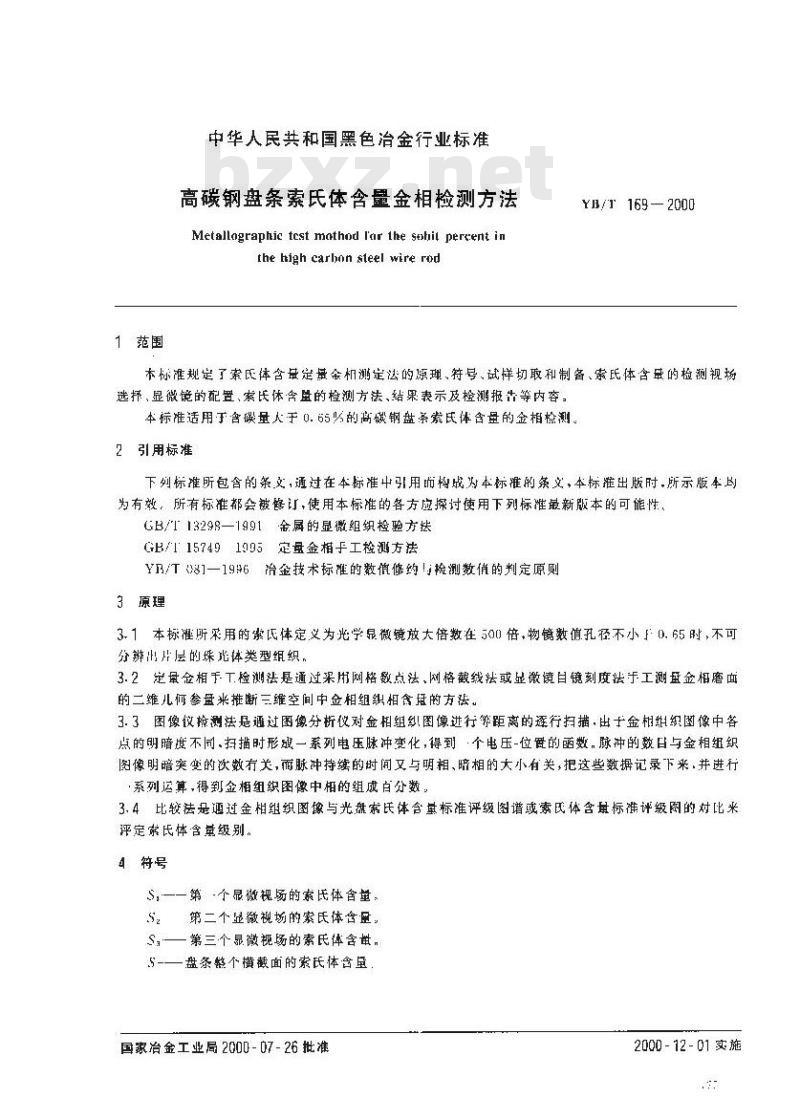

中华人民共和国黑色冶金行业标准高碳钢盘条索氏体含量金相检测方法Metallographic testmothod Far1he Sohit percent inthe high carbon steel wire rodYB/T169—2000
本标准规定了索既体含量定基金机谢定法的源理、符号，试样切取和制备，索氏体含量的检测视场选择、显微镜的配置、索氏体含量的检测方法、结果表示及检测报告等内容，本标准适用于含碳量人于0.65必的高碳钢盘条索氏体含量的金相检测。2引用标准
下列标推所包含的条支，通过在本标准中引用而构战为本标准的条文，本标出版时.所示版本已为有效，所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T13298—1991金属的显微组织检验方法GB/T157491995定量金相于工检测方法Y/T081一1986冶金技术标难的数值修约！j捡测数值的判定原则3原理
3. 1本标准所采用的案体定义为光学显微镜放大倍数在 500 倍,物镜数值孔径不小 F:0. 65 时,不可分辨出片层的珠比体类型组织，3.2定量金相手T检测法是通过用网铬数点法,网格截线法或显微镜目镜刻度法于工测金相磨面的二维儿何参盘米推断三维空间中金相组织相含括的方。3.3：图像议检测法是通过图像分析仪对金相组纠！图像进行等距离的避行扫描，出士金相组织函像中各点的明暗度不同扫描时形减一系列电压脉冲变化,得到·个电压-位受的函数,脉冲的数目与金相组织图像明暗窦变的次数有关，而脉冲持续的时间文与明相、暗相的大小有关，把这些数据记录下来·并进行系列运算，得到金相组织图像中相的组成百分数：3. 4比较法是还过金相组织图像与光盘案氏体含基标准评级图谱或索氏体含量标准评级图的对比来评定常氏体含量级别，
4符号
S,一一第个显微视场的索氏体含革。S，第二个显微视场的案氏体含量。Ss第三个显徽视场的索氏体含。5 -盘条龄个横截面的素氏体含虽国家冶金工业局2000-07-26批准2000-12-01实施

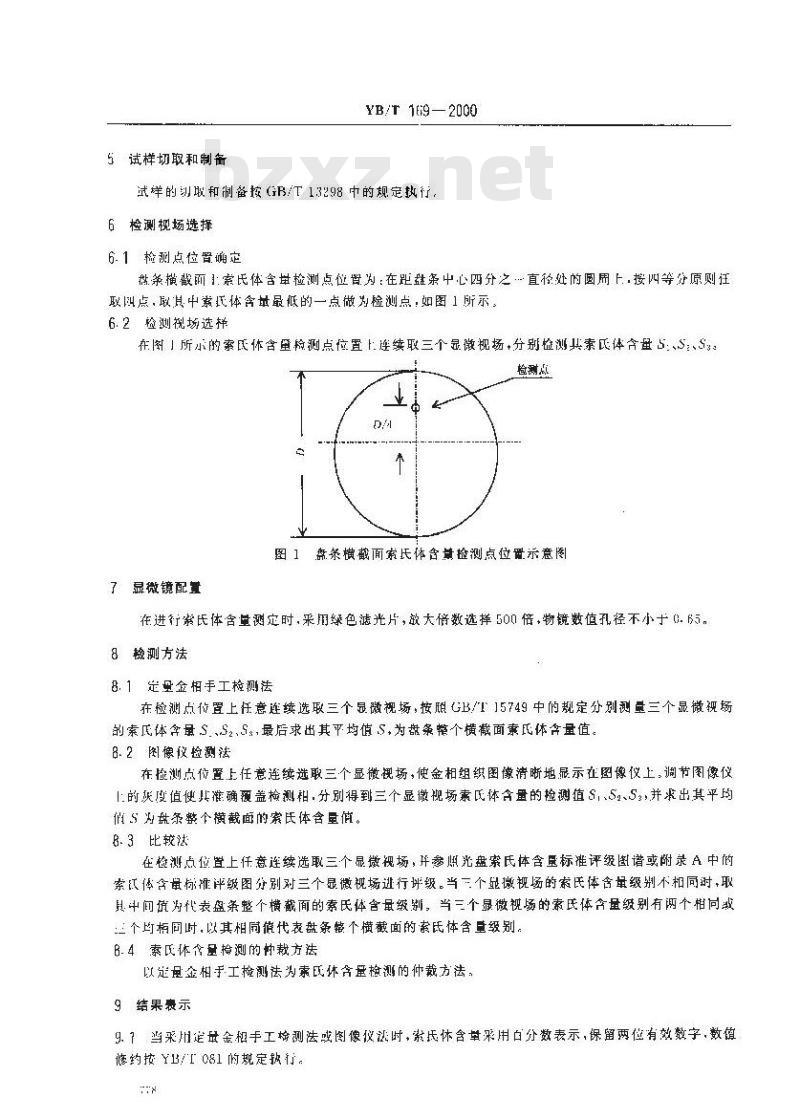

5试样切取和制备
YB/T169—2000
试样的划取和制备按GB/T13298中的规定执行6检测规场选择
6-1检测点位置确定
黏条横截面索氏体含其检测点位置为：在距盘条中心四分之直径处的圆用上·按四等分原则任取例点，取具中索长体含量最低的一点做为检测点：如图1所示。6.2检测视场选样
在」所示的索民体含输测点位置上连续取三个显微规场,分别检测其索民体含盘占:SS3检测点
图 1 盘条横面索体含检测点位量示意图了显微镜配置
在进行案氏体含量测定时，采用绿色滤光片，放大恪数选择500倍，物镜数值孔径不小于0.65。8懿测方法
8.1定量金相手工检测法
在检测点位置上任意连续选取三个显微视场，按照GB/T15749中的规定分别测量三个显微视场的索体含量S.、S2、S，最后求出其平均值S为盘条整个横截面事氏体含量值。8. 2图像仪检测法
在检测点位置上任意连续选取三个显微视场，使金相组织图像清晰地显示在图像仪上。调节图像仪1的灰值便儿准确覆盖检测相·分别得到三个显微视场素氏体含量的检测值S,S2、S2,并求出其平均S为盘条整个横截面的索氏体含量值。8.3比较汰
在检测点位置上任意连续选取三个显微视场，并您照光盘索氏体含垦标准评级图谱或附录A中的索体含量标准评级图分别对三个显微视场进行班级。当一个显微视场的案氏体含量级别不相同讨，取具中间值为代表盘条整个横截面的索氏体含最级别。当三个显微视场的索氏体含量级别有两个柑同或三个均相同时.以其相同莅代表盘条龄个横截面的索氏体含重级别。B.4素氏体量检测的快裁方法
以定是金相于工检测法为素氏体含量检测的仲裁方法。9结果表示
9.7当采川定量金和手工检测法或图像仪泌时，紧氏休含单来用白分数表示，保留两位有效数字，数值修约按YB/「081的规定执行。
Y3/T 1692000

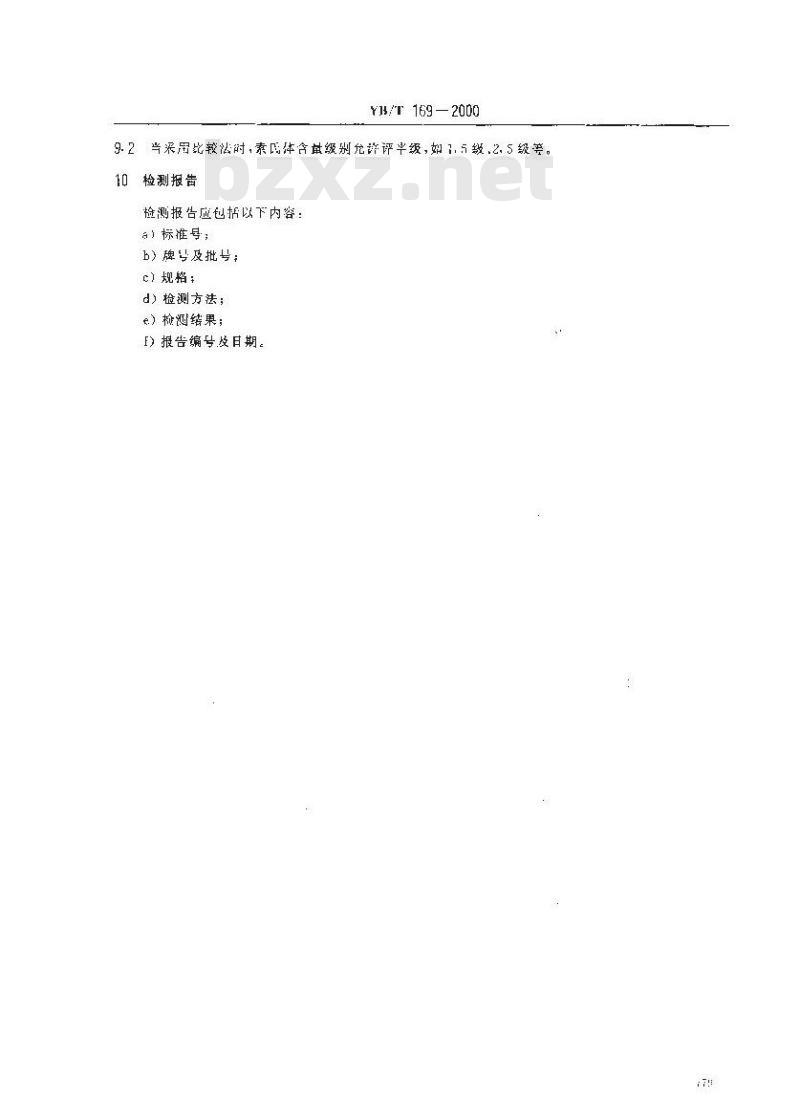

9.2当采用比较法时，素民体含其级别允许评半级，如7.5级，2.5级等。10检测报告
检测报告应包括以下内容：
a）标准号，
b）牌号及批号
c）规：
d）检测方法；
e）检测结果；
F）报告编号甘期。
1级(95%索氏怀）
3级（75必索【体）
YB/T139--2000

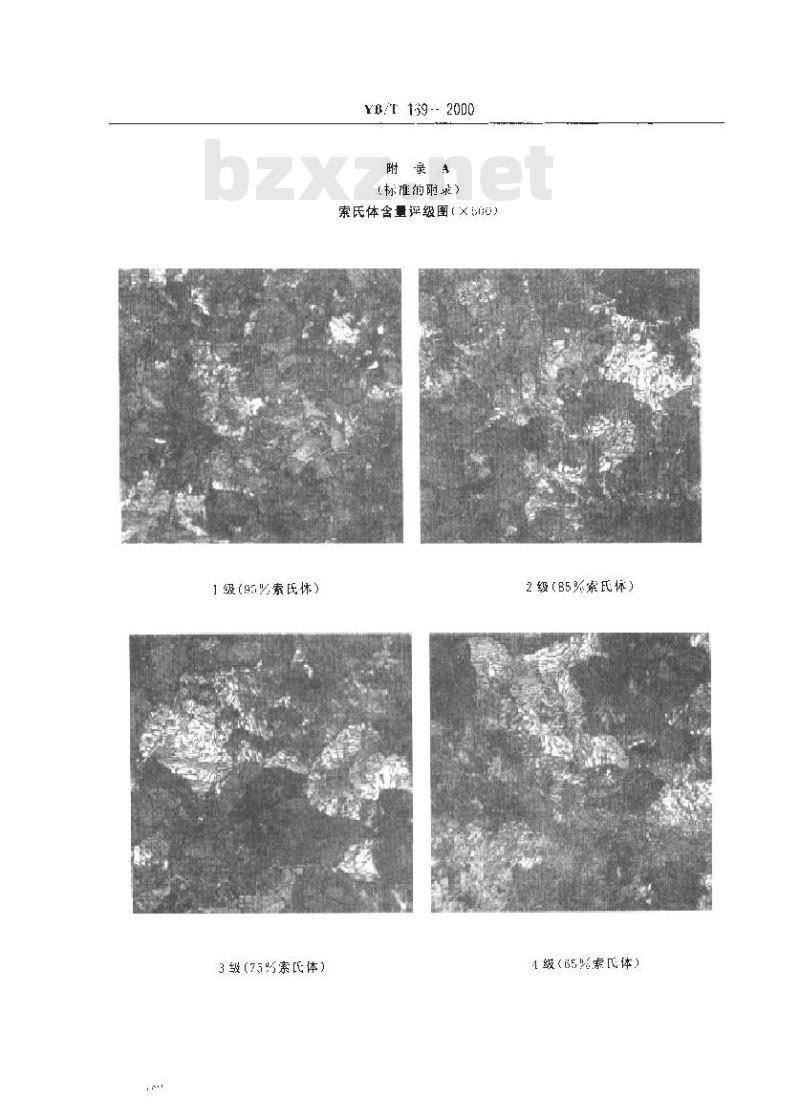

附录A
（标雅的求）
索氏体含量评级图(×b0)
2级（B5%案氏）
1级(65%索体）www.bzxz.net
YB/T 169 - 2000
5级(55 素民体）
