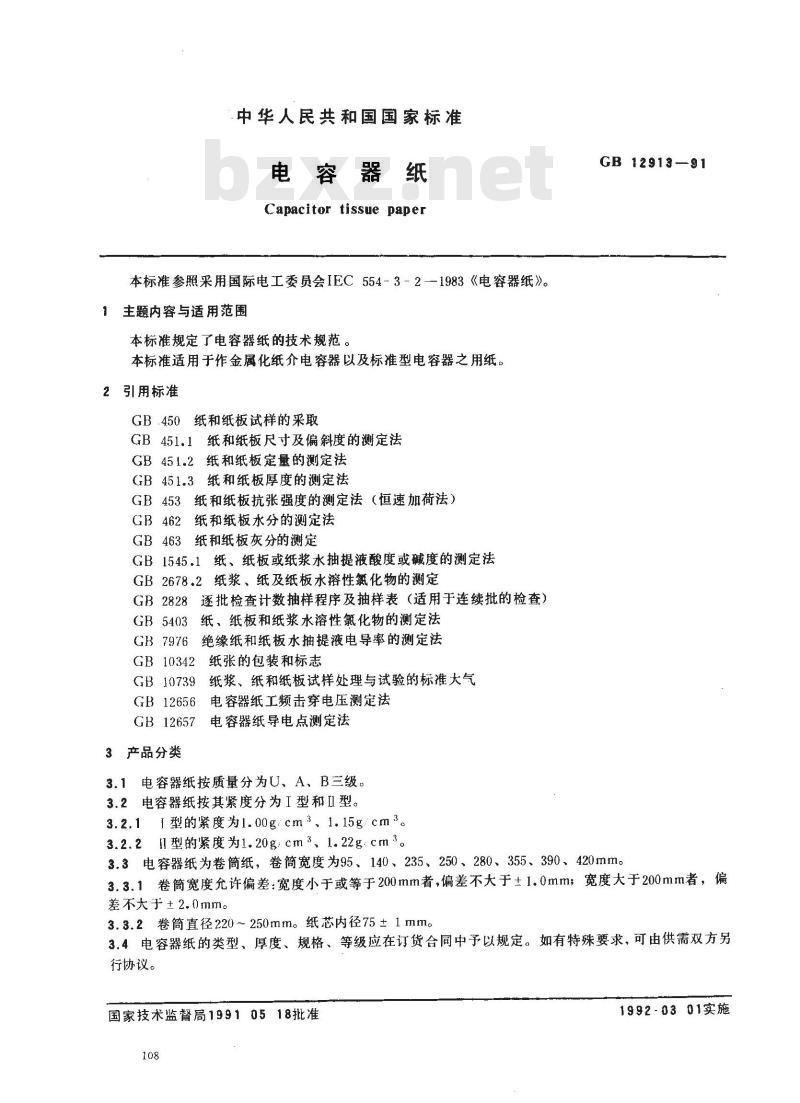

中华人民共和国国家标准
电容器纸
Capacitor tissue paper
本标准参照采用国际电工委员会IEC554-3-2-1983《电容器纸》。主题内容与适用范围
本标准规定了电容器纸的技术规范。本标准适用于作金属化纸介电容器以及标准型电容器之用纸。2引用标准
GB.450纸和纸板试样的采取
GB451.1纸和纸板尺寸及偏斜度的测定法GB451.2纸和纸板定量的测定法
GB451.3纸和纸板厚度的测定法
纸和纸板抗张强度的测定法（恒速加荷法）GB453
GB462纸和纸板水分的测定法
GB463纸和纸板灰分的测定
GB1545.1、纸、纸板或纸浆水抽提液酸度或碱度的测定法GB2678.2纸浆、纸及纸板水溶性氮化物的测定：逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2828
GB5403
GB 7976
纸、纸板和纸浆水溶性氯化物的测定法绝缘纸和纸板水抽提液电导率的测定法GB 10342
GB 10739
纸张的包装和标志
纸浆、纸和纸板试样处理与试验的标准大气GB12656电容器纸工频击穿电压测定法GB12657电容器纸导电点测定法
3产品分类
3.1电容器纸按质量分为U、A、B三级。3.2电容器纸按其紧度分为I型和Il型。3.2.11型的紧度为1.00g／cm2、1.15g/cm3。GB 12913—91
3.2.2l型的紧度为1.20gcm3、1.22g.cm3。3.3电容器纸为卷筒纸，卷筒宽度为95、140、235、250、280、355、390、420mm。3.3.1卷筒宽度允许偏差：宽度小于或等于200mm者，偏差不大于±1.0mm；宽度大于200mm者，偏差不大于±2.0mm。
3.3.2卷筒直径220～250mm。纸芯内径75±1mm3.4电容器纸的类型、厚度、规格、等级应在订货合同中予以规定。如有特殊要求，可由供需双方另行协议。
国家技术蓝督局19910518批准
1992-0301实施

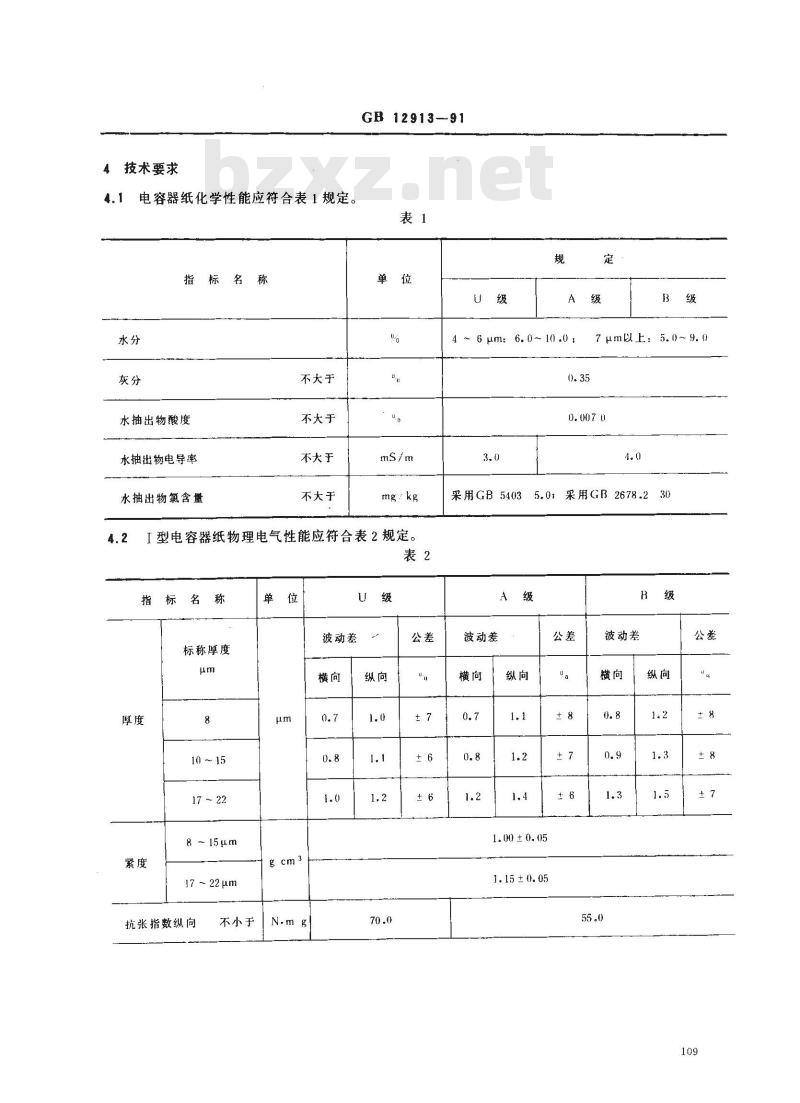

技术要求
电容器纸化学性能应符合表1规定。4.1
指标名称
水抽出物酸度
水抽出物电导率
水抽出物氯含量
不大于
不大于
不大于
不大于
GB 12913-91
I型电容器纸物理电气性能应符合表2规定。表2
标称厚度
10 ~ 15
17 ~ 22
8 ～15μm
17～22μm
抗张指数纵向
不小于
波动差
4~6μm:6.0~10.0;
7μm以上：5.0~9.0
采用GB54035.0；采用GB2678.230A级
波动差
1. 00 ± 0. 05
1.15 ± 0. 05
波动差
指标名称
10 μm
击穿电压
不小于
导电质点
不多于
介质损耗因数
不大于
20 μm
17 μm
100℃wwW.bzxz.Net
个/m2
GB12913—91

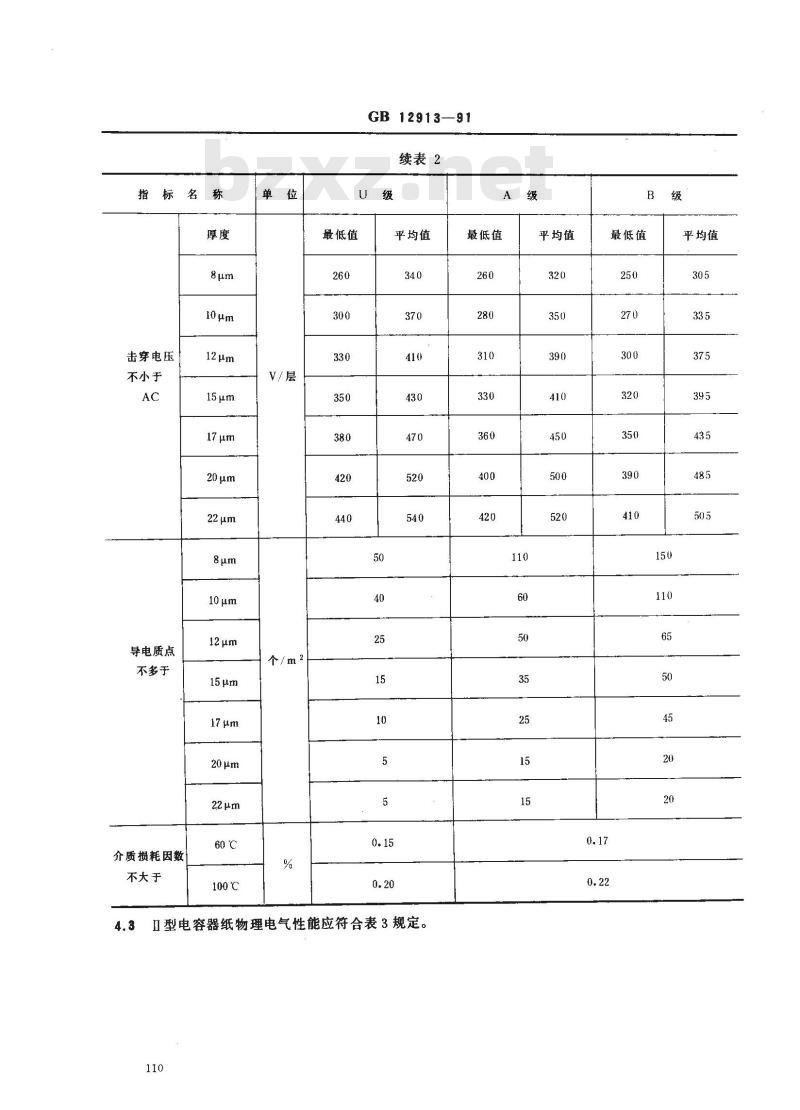

续表2
最低值
平均值

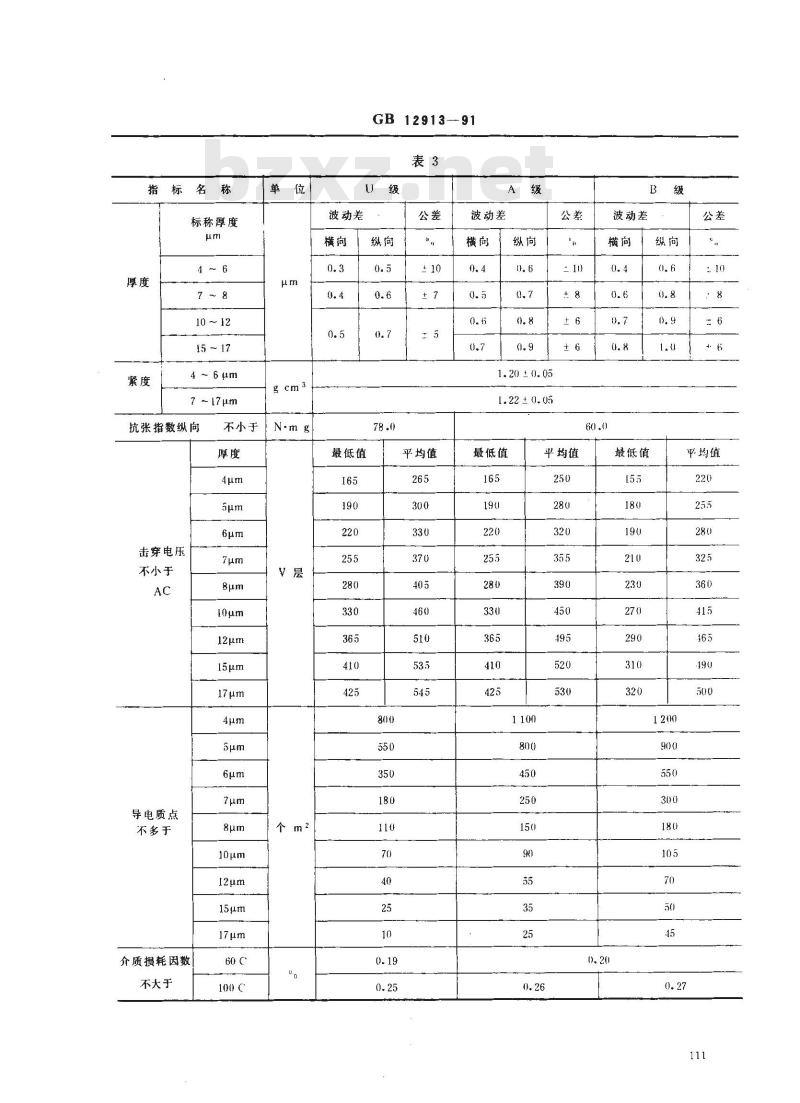

ⅡI型电容器纸物理电气性能应符合表3规定。110
最低值
平均值
最低值
平均值
指标名称
标称厚度
10 ~12
15 ~ 17
4 ～6 μm
7 ~17μm
抗张指数纵向
击穿电压
不小于
导电质点
不多于
介质损耗因数
不大于
不小于Nmg
60 ℃
100 ℃
GB 12913--91
波动差
最低值
平均值
波动差
1. 20 ± 0. 05
1. 22 ± 0. 05
最低值
波动差
平均值
最低值
平均值

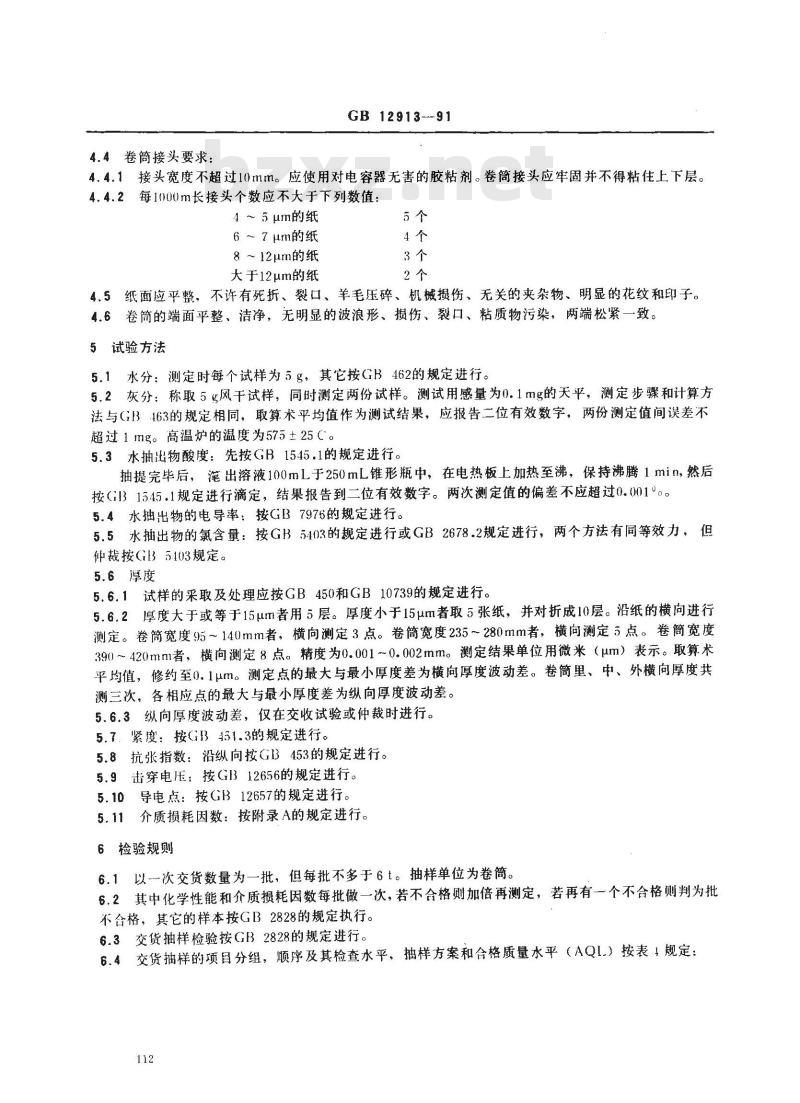

4.4卷筒接头要求：
GB12913--91
4.4.1接头宽度不超过10mm。应使用对电容器无害的胶粘剂。卷简接头应牢固并不得粘住上下层。4.4.2每1000m长接头个数应不大于下列数值：4～5μm的纸
6 ～7 μm的纸
8 ～12μm的纸
大于12μm的纸
4.5纸面应平整，不许有死折、裂口、羊毛压碎、机械摄伤、无关的夹杂物、明显的花纹和印子。4.6卷筒的端面平整、洁净，无明显的波浪形、损伤、裂口、粘质物污染，两端松紧一致。5试验方法
5.1水分：测定时每个试样为5g，其它按GB462的规定进行。5.2灰分：称取5g风干试样，同时测定两份试样。测试用感量为0.1mg的天平，测定步骤和计算方法与GB163的规定相同，取算术平均值作为测试结果，应报告二位有效数字，两份测定值间误差不超过1mg。高温炉的温度为575±25C。5.3水抽出物酸度：先按GB1545.1的规定进行。抽提完毕后，出溶液100mL于250mL锥形瓶中，在电热板上加热至沸，保持沸腾1min，然后按（i31545.1规定进行滴定，结果报告到二位有效数字。两次测定值的偏差不应超过0.001°0。5.4水抽出物的电导率：按GB7976的规定进行。5.5水抽出物的氯含量：按GB5403的规定进行或GB2678.2规定进行，两个方法有同等效力，但仲载按GB5103规定。
5.6厚度
5.6.1试样的采取及处理应按GB450和GB10739的规定进行。5.6.2厚度大于或等于15um者用5层。厚度小于15um者取5张纸，并对折成10层。沿纸的横向进行测定。卷筒宽度95～140mm者，横向测定3点。卷筒宽度235~280mm者，横向测定5点。卷筒宽度390~420mm者，横向测定8点。精度为0.001~0.002mm。测定结果单位用微米（μm）表示。取算术平均值，修约至0.1μm。测定点的最大与最小厚度差为横向厚度波动差。卷筒里、中、外横向厚度共测三次，各相应点的最大与最小厚度差为纵向厚度波动差。5.6.3纵向厚度波动差，仅在交收试验或仲裁时进行。5.7，紧度：按GB451.3的规定进行。5.8抗张指数：沿纵向按GIB453的规定进行。5.9击穿电压：按GB12656的规定进行。5.10导电点：按GB12657的规定进行。5.11介质损耗因数：按附录A的规定进行。6检验规则
6.1以---次交货数量为一批，但每批不多于6t。抽样单位为卷筒。6.2其中化学性能和介质损耗因数每批做一次，若不合格则加倍再测定，若再有一个不合格则判为批不舍格，其它的样本按GB2828的规定执行。6.3交货抽样检验按GB2828的规定进行。6.4交货抽样的项目分组，顺序及其检查水平，抽样方案和合格质量水平（AQI.）按表1规定：112
批量卷简
GB12913—91
次检查正常抽样方案
检查水平S-3
B类不合格品
样本大小
AQL = 2.5\
C类不合格品
AQL=4.0°a
不合格分类
不合格项目
击穿电压、
导电质点
不合格项目
厚度、紧度、
抗张指数、
6.5需方有权按本标准检验产品，如对产品质量有异议，应在收货后三个月内提出，由供需双方协商解决，或委托双方商定的检测部门按本标准规定进行仲裁。7标志、包装、运输、贮存
7.1将卷简先用与卷简宽度相同的60gm2牛皮纸包上一层，再在其外包一层与卷筒宽度相同的柏油纸。两端各垫上一一层牛皮纸和纸板，然后再用比卷筒宽的牛皮纸包一层，在两端面上折叠好，附上一张合格证，装入塑料袋中并密封之，宽度小于280mm的卷筒可根据宽度大小，逐筒包装后用几筒合并为一大筒。
7.2把装好的卷筒放入牢固的木箱或纸箱内，木箱或纸箱的各内壁应垫上一层纸板，并用泡沫定型方块固定，在钉紧木箱盖子时应注意钉子不得损伤卷简。也可采用经双方协商同意的包装方法。7.3用橡皮图章在端面靠芯子处印上型号规格、检验工号、分切工号、简号。7.4产品按照GB10342规定进行标志。7.5运输时应使用有篷而洁净的运输工具。7.6不许将纸件从高处扔下，装卸时要轻放。7.7纸张应妥善保管，以防止雨、雪和地面湿气的影响，不得与化学品存放一起。113
A1使用仪器
GB12913—91
附录A
电容器纸介质损耗因数（tg8）的测定法（补充件）
高压交流电桥（西林电桥）另附加一个真空干燥测试箱。A2测试用纸样的准备
用酒精擦洗清洁的剪刀将纸剪成直径为35～40mm的圆片或40mm见方的纸，然后将纸片放入真空干燥测试箱中。在剪纸和放纸时只允许拿纸片离边不大于5mm的地方，以免污染纸片影响测试结果。测定tgo每个试样总厚度为80μm。A3试样的干燥
将试样放在上下电极之间，对准上下电极的中心，上电极直径为25mm，下电极直径为30mm。将真空干燥测试箱接线柱上的夹子夹在上电极上，关上门，将螺栓紧，通电加热到120（。当真空干燥测试箱中温度达到120C后，在此温度下保持1h，然后开真空泵进行真空干燥4h。真空干燥后通入经浓硫酸、氯化钙干燥过的空气。并控制空气进入速度，在15～20min内将真空完全破坏。
A4tg8的测定
将上下电极的接线柱接在电桥桥臂上，待冷却至所需的温度60C和100C时，接通电源，在上下电极上加上400V电压。
将电桥零位指示开关放在“电桥本体”位置，并调节放大器及检流计到中间位置（注意光带不宜调到很宽），调R3及tg8使平衡，同时逐渐将放大器及检流计调到最大灵敏度，达到平衡后（即光带最小），将检流计灵敏度调到最小。将零位指示开关放在“屏蔽”位置，调防护电压数值和相位的“粗调”和“细调”到检流计光带最小，然后将检流计灵敏度恢复到最小。再将零位指示开关放在“电桥本体”位置，重复上述二手续，如完全平衡时，开关由“屏蔽”转到“电桥本体”或相反，都不应改变平衡。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国造纸工业标准化技术委员会归口。本标准由民丰造纸厂和轻工业部造纸工业科学研究所负责起草。本标准主要起草人万济生、鲁俭、何锁琴、张少玲。自本标准实施之日起，原轻工业部部标准QB603一81《电容器纸》作废。114
