【国家标准(GB)】 纸和纸板弯曲挺度的测定法(共振法)

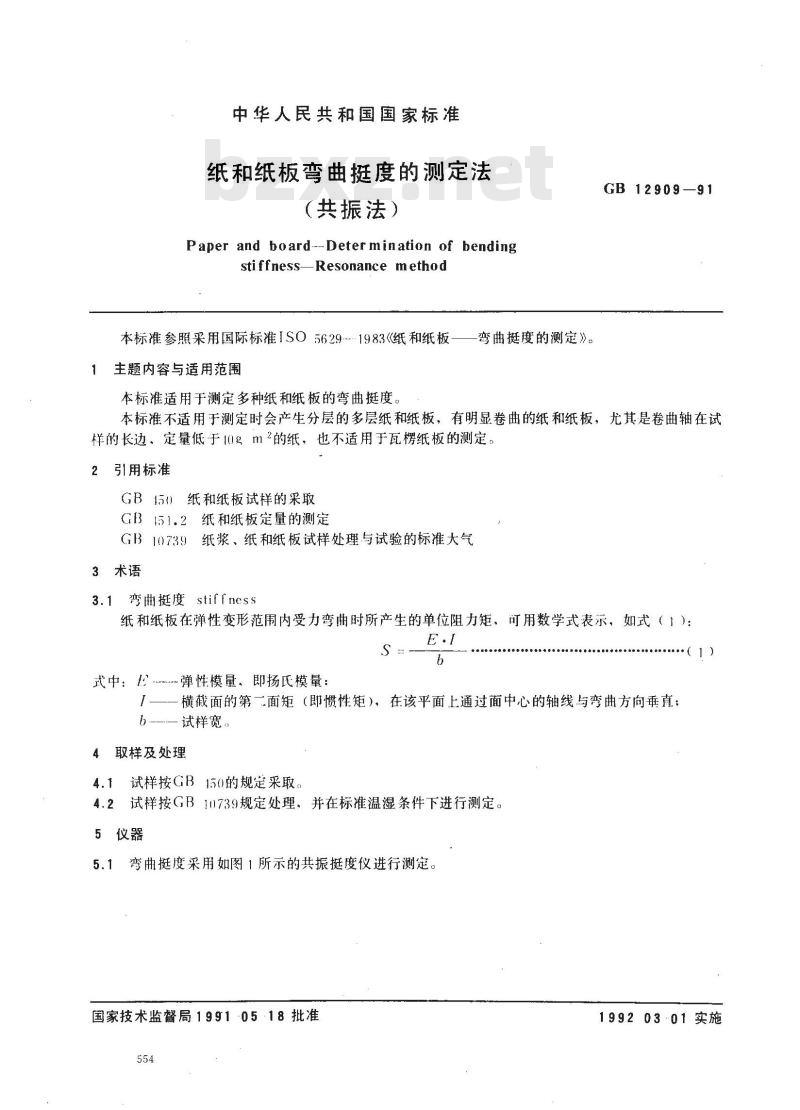

中华人民共和国国家标准
纸和纸板弯曲挺度的测定法
（共振法）
Paper and board--Deter mination of bendingstiffness-Resonance method
本标准参照采用国际标准ISO5629.1983《纸和纸板主题内容与适用范围
本标准适用于测定多种纸和纸板的弯曲挺度，弯曲挺度的测定》。
GB 12909—91
本标准不适用于测定时会产生分层的多层纸和纸板，有明显卷曲的纸和纸板，尤其是卷曲轴在试样的长边、定量低于10g、m2的纸，也不适用于瓦楞纸板的测定：引用标准
GB15）纸和纸板试样的采取
GB151.2纸和纸板定量的测定
GB10739纸浆、纸和纸板试样处理与试验的标准大气3术语
3.1弯曲挺度stiffncss
纸和纸板在弹性变形范内受力弯曲时所产生的单位阻力矩，可用数学式表示，如式（1）：S
式中：弹性模量，即扬氏模量：6
横截面的第一面矩（即惯性矩），在该平面上通过面中心的轴线与弯曲方向垂直；—试样宽。
4取样及处理
4.1试样按GB150的规定采取。
4.2试样按GB1739规定处理，并在标准温湿条件下进行测定。5仪器

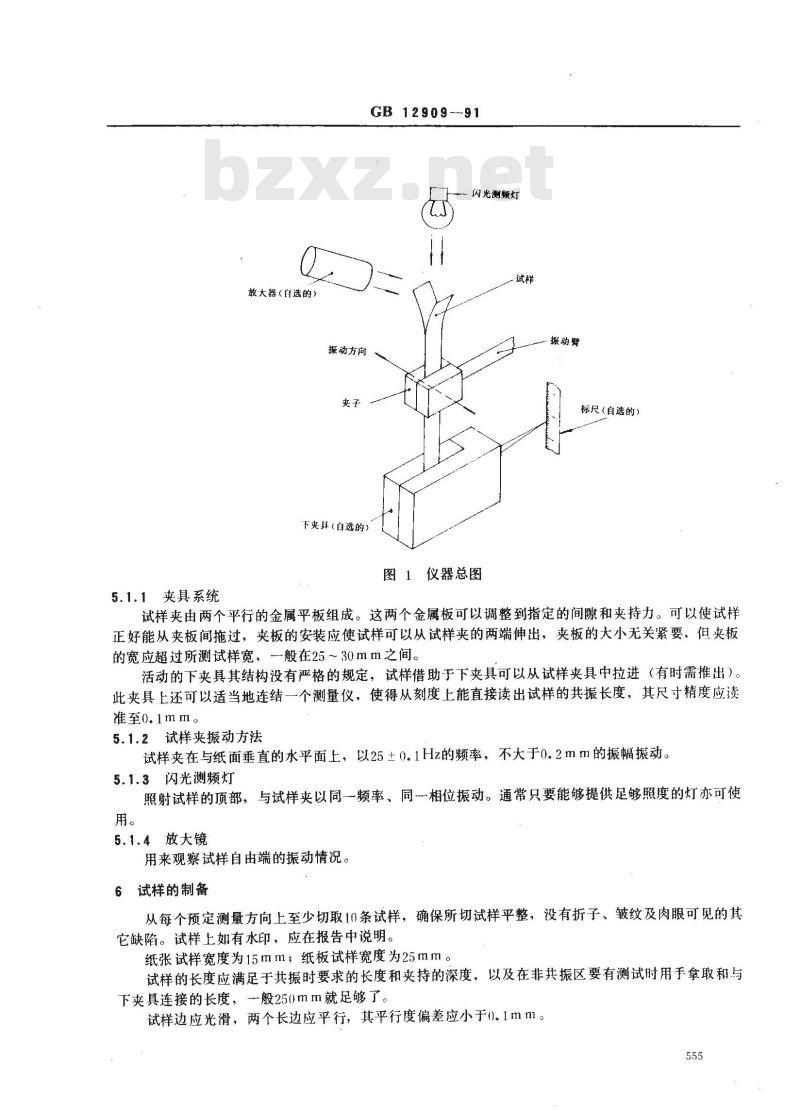

5.1弯曲挺度采用如图1所示的共振挺度仪进行测定。国家技术监督局1991-05-18批准554
19920301实施
放大器（自选的）
GB 12909-91
光测频灯
振动方向
下夹具（自选的）
图1仪器总图
最动壁
标尺（自选的）
5.1.1夹具系统
试样夹由两个平行的金属平板组成。这两个金属板可以调整到指定的间隙和夹持力。可以使试样正好能从夹板间拖过，夹板的安装应使试样可以从试样夹的两端伸出，夹板的大小无关紧要，但夹板的宽应超过所测试样宽，-般在25~30mm之间。活动的下夹具其结构没有严格的规定，试样借助于下夹具可以从试样夹具中拉进（有时需推出）。此夹具上还可以适当地连结一个测量仪，使得从刻度上能直接读出试样的共振长度，其尺寸精度应读准至0.1mm。
5.1.2试样夹振动方法
试样夹在与纸面垂直的水平面上，以25±0.1Hz的频率，不大于0.2mm的振幅振动。5.1.3闪光测频灯
照射试样的顶部，与试样夹以同一一频率、同一相位振动。通常只要能够提供足够照度的灯亦可使用。
5.1.4放大镜wwW.bzxz.Net
用来观察试样自由端的振动情况。6试样的制备
从每个预定测量方向上至少切取10条试样，确保所切试样平整，没有折子、皱纹及肉眼可见的其它缺陷。试样上如有水印，应在报告中说明。纸张试样宽度为15mm；纸板试样宽度为25mm。试样的长度应满足于共振时要求的长度和夹持的深度，以及在非共振区要有测试时用手拿取和与下夹具连接的长度，般250mm就足够了。试样边应光滑，两个长边应平行，其平行度偏差应小于0.1mm555

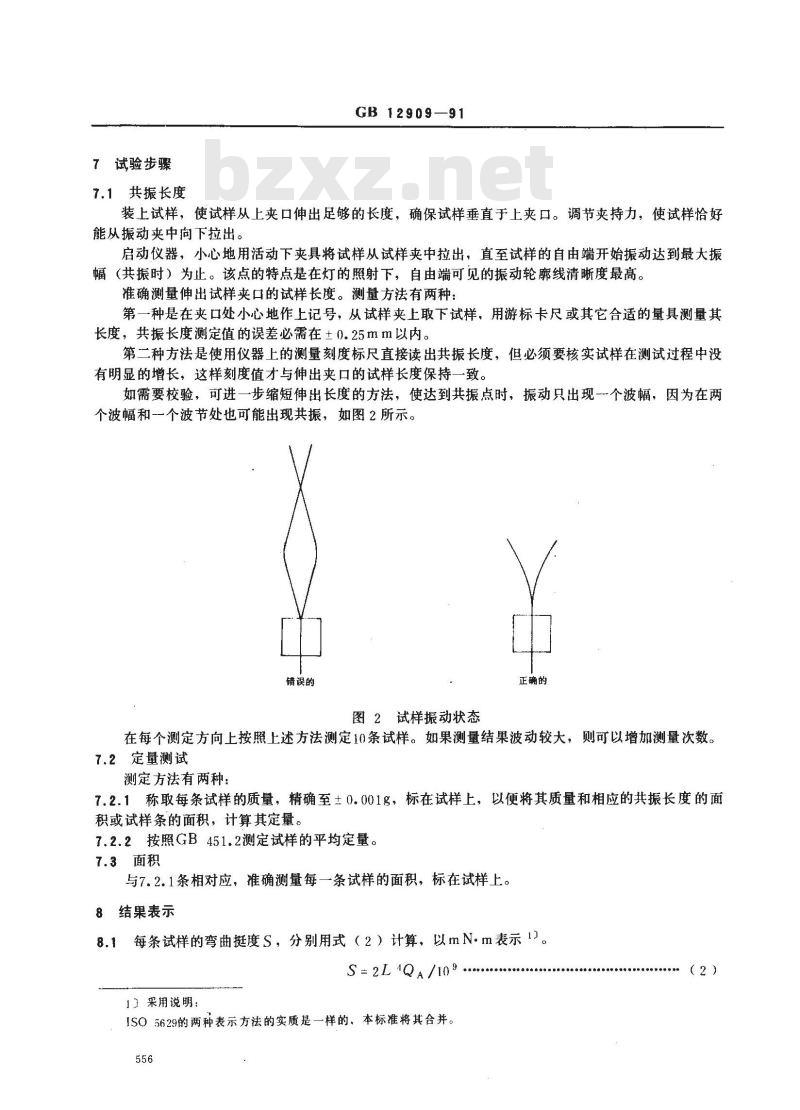

7试验步骤
7.1共振长度
GB 12909—91
装上试样，使试样从上夹口伸出足够的长度，确保试样垂直于上夹口。调节夹持力，使试样恰好能从振动夹中向下拉出。
启动仪器，小心地用活动下夹具将试样从试样夹中拉出，直至试样的自由端开始振动达到最大振幅（共振时）为止。该点的特点是在灯的照射下，自由端可见的振动轮廓线清晰度最高。准确测量伸出试样夹口的试样长度。测量方法有两种：第一种是在夹口处小心地作上记号，从试样夹上取下试样，用游标卡尺或其它合适的量具测量其长度，共振长度测定值的误差必需在±0.25mm以内。第二种方法是使用仪器上的测量刻度标尺直接读出共振长度，但必须要核实试样在测试过程中没有明显的增长，这样刻度值才与伸出夹口的试样长度保持一致。如需要校验，可进一步缩短伸出长度的方法，使达到共振点时，振动只出现个波幅，因为在两个波幅和一一个波节处也可能出现共振，如图2所示。错误的
图2试样振动状态
正确的
在每个测定方向上按照上述方法测定10条试样。如果测量结果波动较大，则可以增加测量次数。7.2定量测试
测定方法有两种：
7.2.1称取每条试样的质量，精确至土0.001g，标在试样上，以便将其质量和相应的共振长度的面积或试样条的面积，计算其定量。7.2.2按照GB451.2测定试样的平均定量。7.3面积
与7.2.1条相对应，准确测量每一条试样的面积，标在试样上。结果表示
8.1每条试样的弯曲挺度S，分别用式（2）计算，以mN·m表示1)。S=2L4QA/109
1）采用说明：
ISO5629的两种表示方法的实质是一样的，本标准将其合并。556
（2）

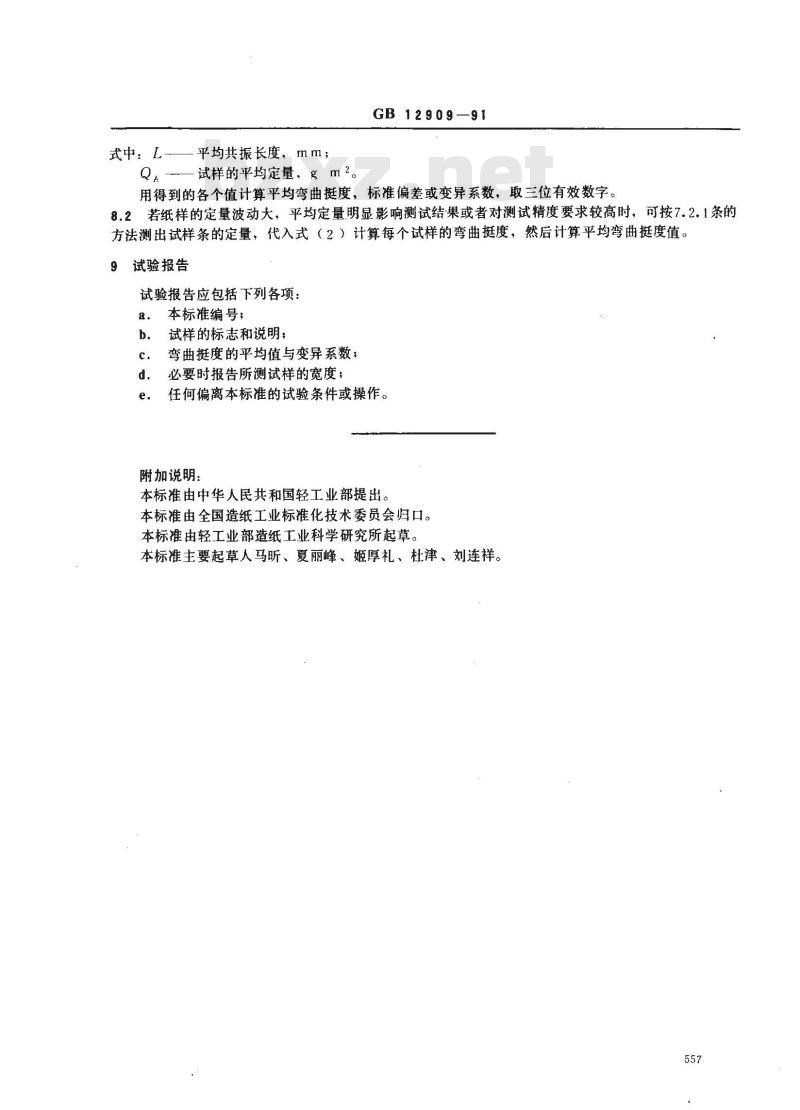

式中：L
平均共振长度，mm；
Q—试样的平均定量，gm22。
GB12909—91
用得到的各个值计算平均弯曲挺度，标准偏差或变异系数，取三位有效数字。若纸样的定量波动大，平均定量明显影响测试结·果或者对测试精度要求较高时，可按7.2.1条的8.2
方法测出试样条的定量，代入式（2）计算每个试样的弯曲挺度，然后计算平均弯曲挺度值。9
试验报告
试验报告应包括下列各项：
本标准编号；
试样的标志和说明；
弯曲挺度的平均值与变异系数；必要时报告所测试样的宽度：
任何偏离本标准的试验条件或操作。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国造纸工业标准化技术委员会归口。本标准由轻工业部造纸工业科学研究所起草。本标准主要起草人马昕、夏丽峰、姬厚礼、杜津、刘连祥。557
