【国家标准(GB)】 防静电工作服

中华人民共和国国家标准
防静电
工作服
Working clothing of anti-electrostatic1主题内容与适用范围
GB 12014--89
本标准规定了防静电工作服（以下简称防静电服）的质量要求、安全性能、检验规则、标志和包装等。本标准适用于火灾及爆炸危险场所穿用的耐久性防静电服。2引用标准
GB1335
GB2668
GB2669
GB2828
GB3923
GB4288
GB4385
3术语
服装号型系列
男女单服上衣规格系列
男女单长裤规格系列
逐批检查计数抽样程序及抽样表（适用于连续批的检查）机织物断裂强力和断裂伸长的测定（条样法）家用电动洗衣机
防静电胶底鞋、导电胶底鞋安全技术条件3.1
防静电工作服
anti-electrostatic clothing
为了防止衣服的静电积聚，用防静电织物为面料而缝制的工作服。防静电织物anti-electrostatic fabric3.2
为防止衣物的静电积聚，在纺织时，大致等间隔或均匀地混入导电纤维或防静电合成纤维或者两者混合交织而成的织物。
3.3导电纤维conductive fibre
全部或部分使用金属或有机物的导电材料或亚导电材料制成的纤维的统称。4技术要求
4.1产品质量要求
4.1.1外观要求无破损、斑点、污物以及其他影响服用性能上的缺陷。4.1.2防静电性能：每件防静电服的带电电荷量、耐洗涤性能，必须符合表1的要求。表1
带电电荷量
耐洗涤时间
4.1.3接缝
<0.6μC/件
国家技术监督局1989-12-27批准150
≥16.5 h
试验方法
按本标准附录A(补充件)规定方法测试按本标准附录B(补充件)规定方法洗涤1990-07-01实施
G 12014-89

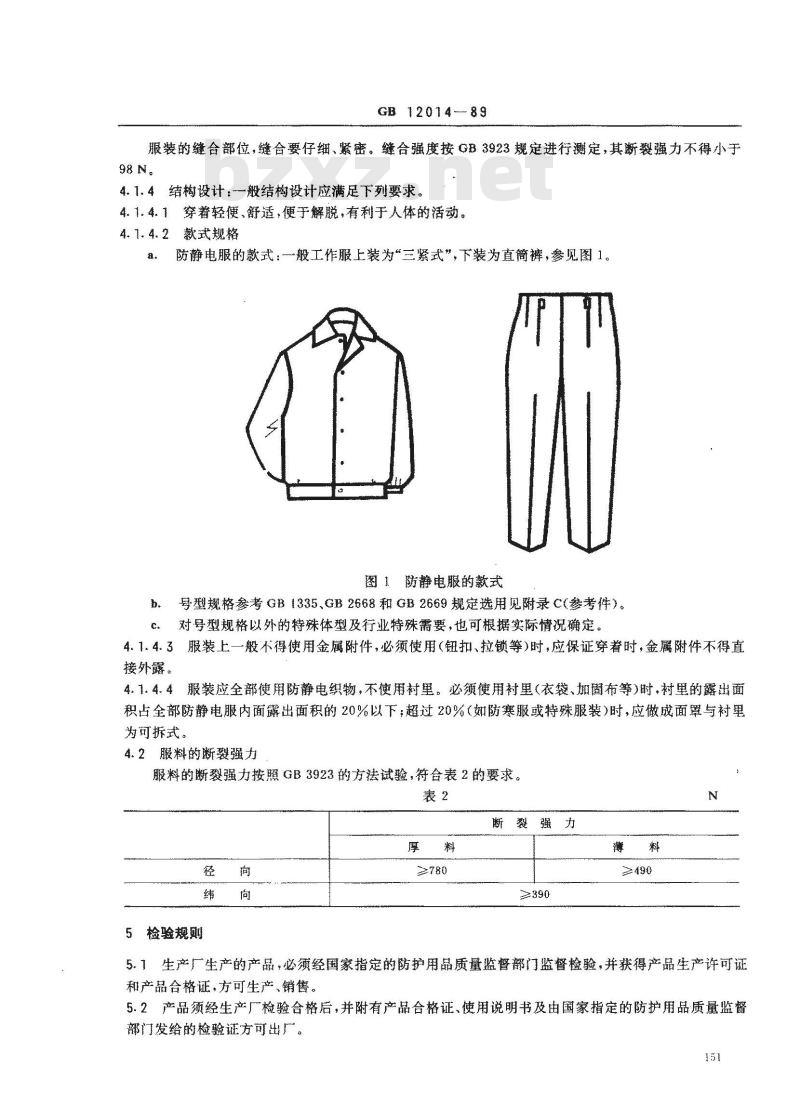

服装的缝合部位，缝合要仔细、紧密。缝合强度按3923规定进行测定，其断裂强力不得小于98N。
4.1.4结构设计：一般结构设计应满足下列要求。4.1.4.1穿着轻便、舒适，便于解脱，有利于人体的活动。4.1.4.2款式规格
a．防静电服的款式：般工作服上装为“三紧式”，下装为直简裤，参见图1。图1防静电服的款式
b.号型规格参考G1335GB2668和GB2669规定选用见附录C（参考件）。c。对号型规格以外的特殊体型及行业特殊需要，也可根据实际情况确定。4.1.4.3服装上一般不得使用金属附件，必须使用（钮扣、拉锁等）时，应保证穿着时，金属附件不得直接外露。
4.1.4.4服装应全部使用防静电织物，不使用里。必须使用衬里（衣袋、加固布等）时，衬里的露出面积占全部防静电服内面露出面积的20%以下；超过20%（如防寒服或特殊服装）时，应做成面罩与衬里为可拆式。
4.2服料的断裂强力
服料的断裂强力按照GB3923的方法试验，符合表2的要求。表2
5检验规则
≥780
断裂强力
5.1生产厂生产的产品，必须经国家指定的防护用品质量监督部门蓝督检验，并获得产品生产许可证和产品合格证，方可生产、销售。5.2产品须经生产厂检验合格后，并附有产品合格证、使用说明书及由国家指定的防护用品质量监督部门发给的检验证方可出厂。
GB12014-89

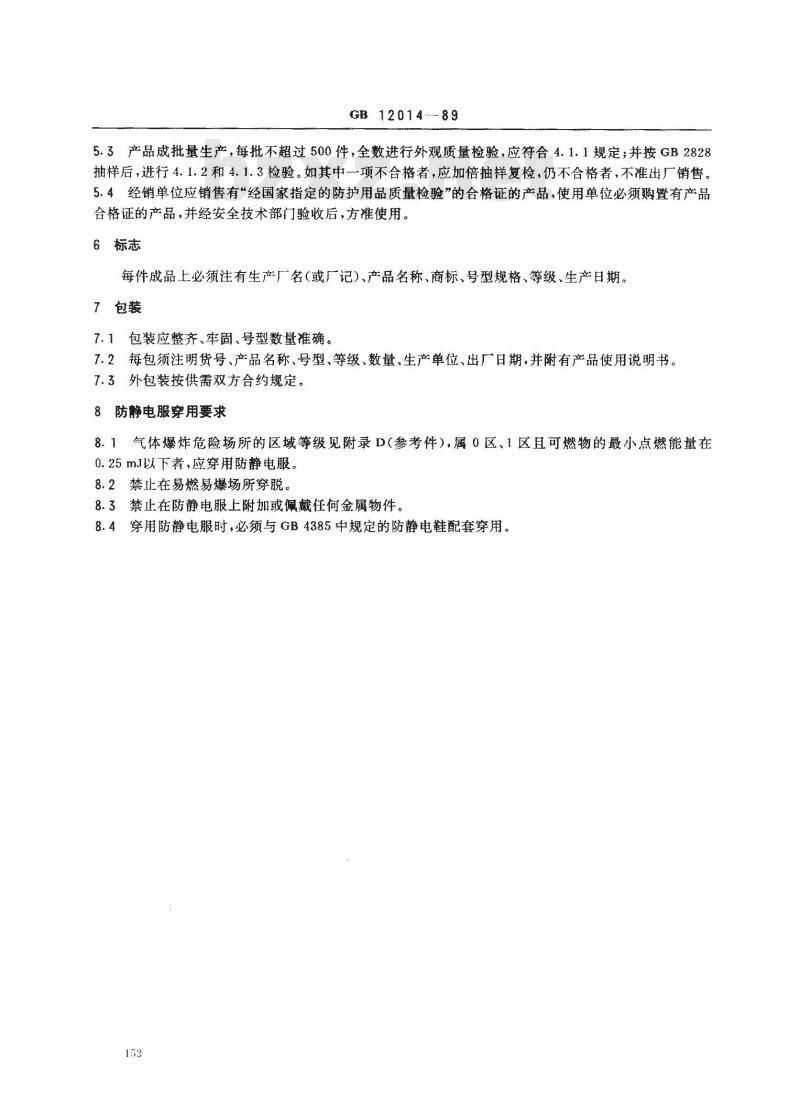

5.3产品成批量生产，每批不超过500件，全数进行外观质量检验，应符合4.1.1规定；并按GB2828抽样后，进行4.1.2和4.1.3检验。如其中项不合格者，应加倍抽样复检，仍不合格者，不准出厂销售。5.4经销单位应销售有“经国家指定的防护用品质量检验”的合格证的产品，使用单位必须购置有产品合格证的产品，并经安全技术部门验收后，方推使用。6标志
每件成品上必须注有生产厂名（或广记）、产品名称、商标、号型规格、等级、生产日期。7包装
7.1包装应整齐、牢固、号型数量准确。7.2每包须注明货号、产品名称、号型、等级、数量、生产单位、出厂日期，并附有产品使用说明书。7.3外包装按供需双方合约规定。8防静电服穿用要求
8.1气体爆炸危险场所的区域等级见附录D（参考件），属0区、1区且可燃物的最小点燃能量在0.25mJ以下者，应穿用防静电服。8.2禁止在易燃易爆场所穿脱。
8.3禁止在防静电服上附加或佩戴任何金属物件。8.4穿用防静电服时，必须与GB4385中规定的防静电鞋配套穿用。152
A1适用范围
GB 12014-89
附录A
防静电工作服电荷量测量方法
（补充件）
本附录适用于测量和评价防静电工作服整件衣服的帮电量。A2原理
将经过滚简摩擦机摩擦后的试样，投入法拉第简内，以测量试样的带电量。A3装置
A3.1摩擦装罩
回转式滚简摩擦机，其技术要求应符合表A1规定。表A1
滚简内径
滚筒深度
滚簡转数
滚裔口径
带电量测试装置
46cm以上
35cm以上
临r/min以上
28cm以上
滚简内衬材质
滋簡叶片数
滚简内温度
由法拉第简、电容器和静电电位计组成。按图A1所示连接。图A1带电量测试电路
尼龙或丙纶标准布
2片以上
2m2/min
(60±10)℃
1法拉第简；2—静电电位计；3-电容器：4-绝缘支架：5-聚Z烯胶带153
GB12014-—89

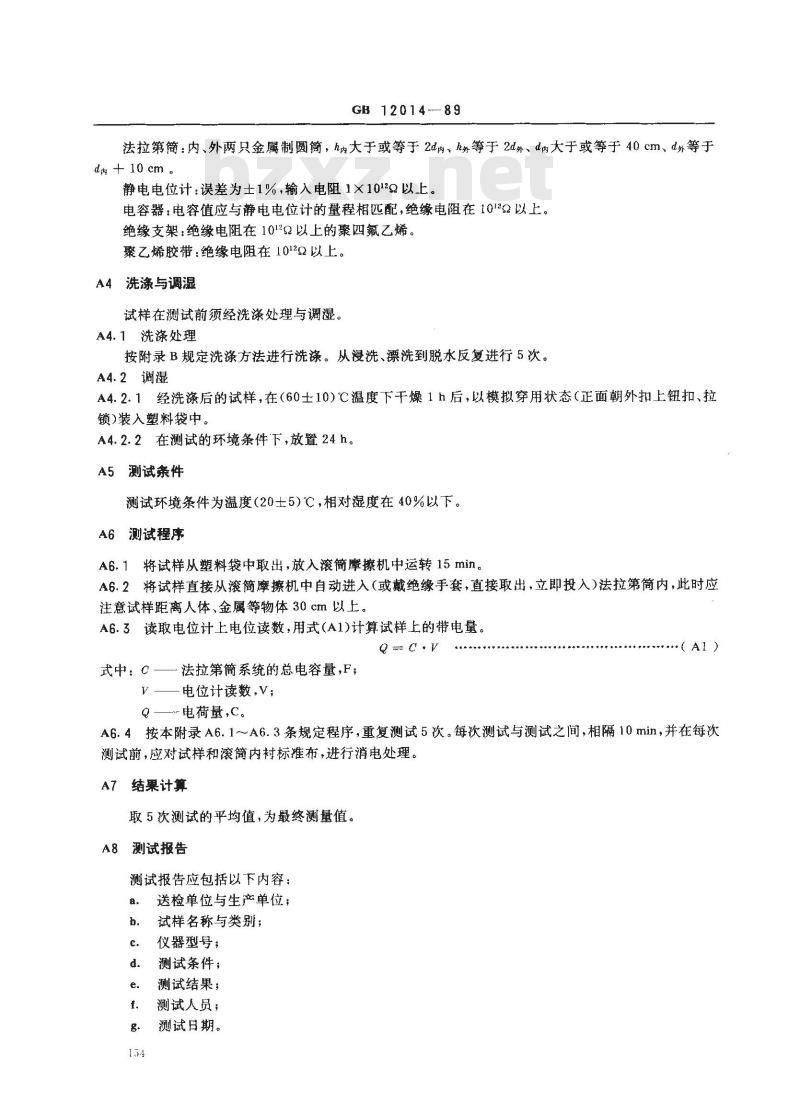

法拉第简：内、外两只金属制圆简，h大于或等于2d内、外等于2d外、d内大于或等于40cm、d外等于d + 10 cm
静电电位计：误差为士1%，输入电阻1×1012以上。电容器：电容值应与静电电位计的量程相匹配，绝缘电阻在10122以上。绝缘支架：绝缘电阻在10122以上的四氟乙烯。聚乙烯胶带：绝缘电阻在10122以上。A4洗涤与调湿
试样在测试前须经洗涤处理与调湿。A4.1洗涤处理
按附录B规定洗涤方法进行洗涤。从浸洗、漂洗到脱水反复进行5次。A4.2调湿
A4.2.1经洗涤后的试样，在（60士10)℃温度下干燥1h后，以模拟穿用状态（正面朝外扣上钮扣、拉锁)装入塑料袋中。
A4.2.2在测试的环境条件下，放置24h。A5测试条件
测试环境条件为温度（20士5）℃，相对湿度在40%以下。A6测试程序
A6.1将试样从塑料袋中取出，放入滚简摩擦机中运转15min。A6.2将试样直接从滚简摩擦机中自动进入（或戴绝缘手套，直接取出，立即投入）法拉第简内，此时应注意试样距离人体、金属等物体30cm以上。A6.3读取电位计上电位读数，用式（A1)计算试样上的带电量。QC·V
武中：℃
法拉第简系统的总电容量，F；
电位计读数，V；
Q电荷量,C。
A6.4按本附录A6.1～A6.3条规定程序，重复测试5次。每次测试与测试之间，相隔10min，并在每次测试前，应对试样和滚筒内衬标准布，进行消电处理。A7结果计算
取5次测试的平均值，为最终测量值。A8测试报告
测试报告应包括以下内容：
送检单位与生产单位；
试样名称与类别；
仪器型号；
测试条件；
测试结果；
测试人员；
测试日期。
B1适用范围
GB 12014-89
附录B
防静电服的洗涤方法
（补充件）
本附录适用于评价防静电服及纺织品防静电性能的耐久性及清除其表面污物和油脂的洗涤处理。B2 设备与用品
B2.1洗衣机：须符合GB4288中规定的家用双桶洗衣机。B2.2普通水银温度计。
B2.3常用衡重天平。
B2.4中性或般微碱性(pH9)合成洗涤剂。洗涤条件
洗涤条件应符合表BI规定。
洗涤方式
洗涤水凝
水容量
洗涤程序
按洗涤数洗涤
(40±3)℃
30L以上
洗涤液浓度
130水）
添加棉白布
B4.1.1将试样放入符合B2.1条规定的洗衣机中，按B3章规定的洗涤条件，进行洗涤5min后，排水，再脱水2 min。
B4.1.2换常清水，漂洗2min后，排水，再脱水1min。如此重复进行3-~5次，至漂洗干净。B4.1.3洗涤完脱水后的试样自然晾干，或根据需要在适合试样烫整的温度下烫整。B4.2按连续时间洗涤
将试样放入B2.1条规定的洗衣机中，按B3章规定的洗涤条件进行洗涤。B4. 2. 2
洗涤程序与时间按表B2进行。
深耐洗
试样剪
相当洗
涤次数
按序号
5～7重
复3次
C1号型Www.bzxZ.net
C11男装号型应符合表C1规定。
男上装
男下装
Ci.2女装号型应符合表C2规定。号
女上装
女下装
服装控制部位尺寸
GB 12014--89
附录C
防静电服的号型规格
（参考件）
C2.1男装控制部位尺寸见表C3、表C4、表C5。156
上装型
总房宽
下装型
GB1201489
女装控制部位尺寸见表C6、表C7、表C8。表C6
上装型
总肩宽
下装型
爆炸危险场所的分级
GB 12014-—89
附录D
气体爆炸危险场所的区域等级
（参考件）
爆炸危险场所的分级原则是按爆炸性物质出现的频度、持续时间和危险程度而划分为不同危险等级的区域。
气体爆炸危险场所的区域等级
爆炸性气体、易燃或可燃液体的蒸气和薄雾与空气混合形成爆炸性气体混合物的场所，按其危险程度的大小分为三个区域等级。
D2.10级区域（简称0区，以下类同）在正常情况下，爆炸性气体混合物连续地、短时间频繁出现或长时间存在的场所。D2.21级区域
在正常情况下，爆炸性气体混合物有可能出现的场所。D2.32级区域
在正常情况下，爆炸性气体混合物不能出现，仅在不正常情况下偶尔短时间出现的场所。注：正常情况，是指设备的正常起动、停止、正常运行和维修。不正常情况，是指有可能发生设备故障或误操作。3部分可燃性气体、蒸气（和空气混合)的引燃危险性表D3
丙烯醛
丙烯腈
（气体）
异戊烷(2-甲基丁烷）
环氧乙烷
二乙醚
环丙烷
环已烷
四氢吡哺
二硫化碳
乙烯基乙炔
（气体）
（气体）
（气体）
（气体）
（气体）
201）
爆炸极限体积，%
最小点燃能量
（气体）
（气体）
（气体）
氧化丙烯甲基氧丙环
丙炔(甲基乙炔）
2-戊烯
甲基环己烷
（气体）
（气体）
— 49
GB1201489
续表D1
爆炸极限体积，%
注：1）表示开放式测定的闪点，其他是用密闭式测定。附加说明：
本标准由中华人民共和国劳动部提出。本标准由北京市劳动保护科学研究所负责起草。本标准主要起草人赵录臻、朱晓云、陈建平、宗淑清。上限
最小点燃能量
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
