【机械行业标准(JB)】 选用联轴器的技术资料

JB/T8556-1997

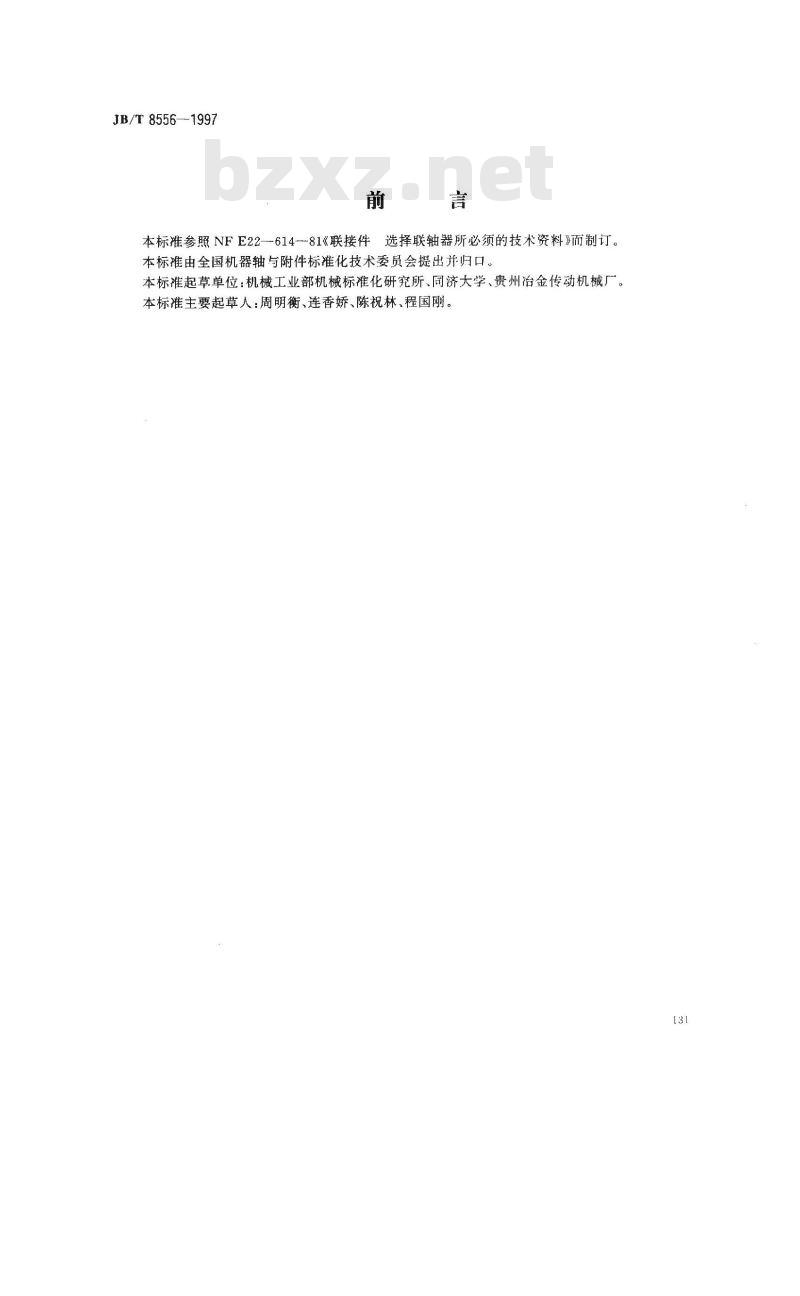

本标准参照NFE22-614--81《联接件选择联轴器所必须的技术资料》而制订。本标准由全国机器轴与附件标准化技术委员会提出并归口本标准起草单位：机械工业部机械标准化研究所、同济大学、贵州冶金传动机械厂。本标准主要起草人：周明衡、连香娇、陈祝林、程国刚。131
1范围

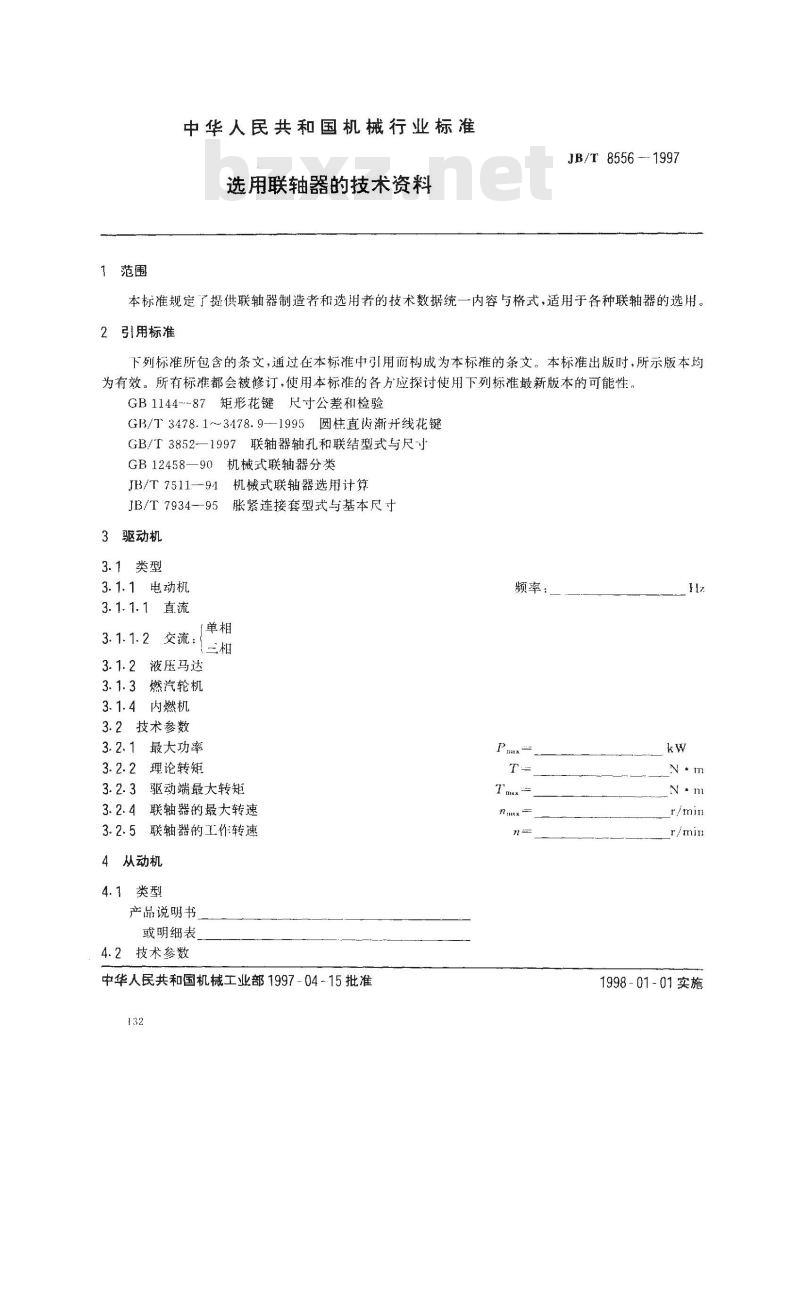

中华人民共和国机械行业标准
选用联轴器的技术资料
JB/T 8556 -- 1997
本标准规定了提供联轴器制造者和选用者的技术数据统一内容与格式，适用于各种联轴器的选用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1144--87矩形花键尺寸公差和检验GB/T3478.1～3478.9-1995圆柱直齿渐开线花键GB/T3852—1997联轴器轴孔和联结型式与尺寸GB12458—90机械式联轴器分类
JB/T7511-94机械式联轴器选用计算JB/T7934-95胀紧连接套型式与基本尺寸3驱动机
3.1类型
3.1.1电动机
频率：
3.1.1.1直流
（单相
3.1.1.2交流：
3.1.2液压马达
3.1.3燃汽轮机
3.1.4内燃机
3.2技术参数
3.2.1最大功率
3.2.2理论转矩
3.2.3驱动端最大转矩
3.2.4联轴器的最大转速
3.2.5联轴器的工作转速
4从动机
4.1类型
产品说明书
或明细表wwW.bzxz.Net
4.2技术参数
中华人民共和国机械工业部1997-04-15批准132
ntun x
1998-01~01实施

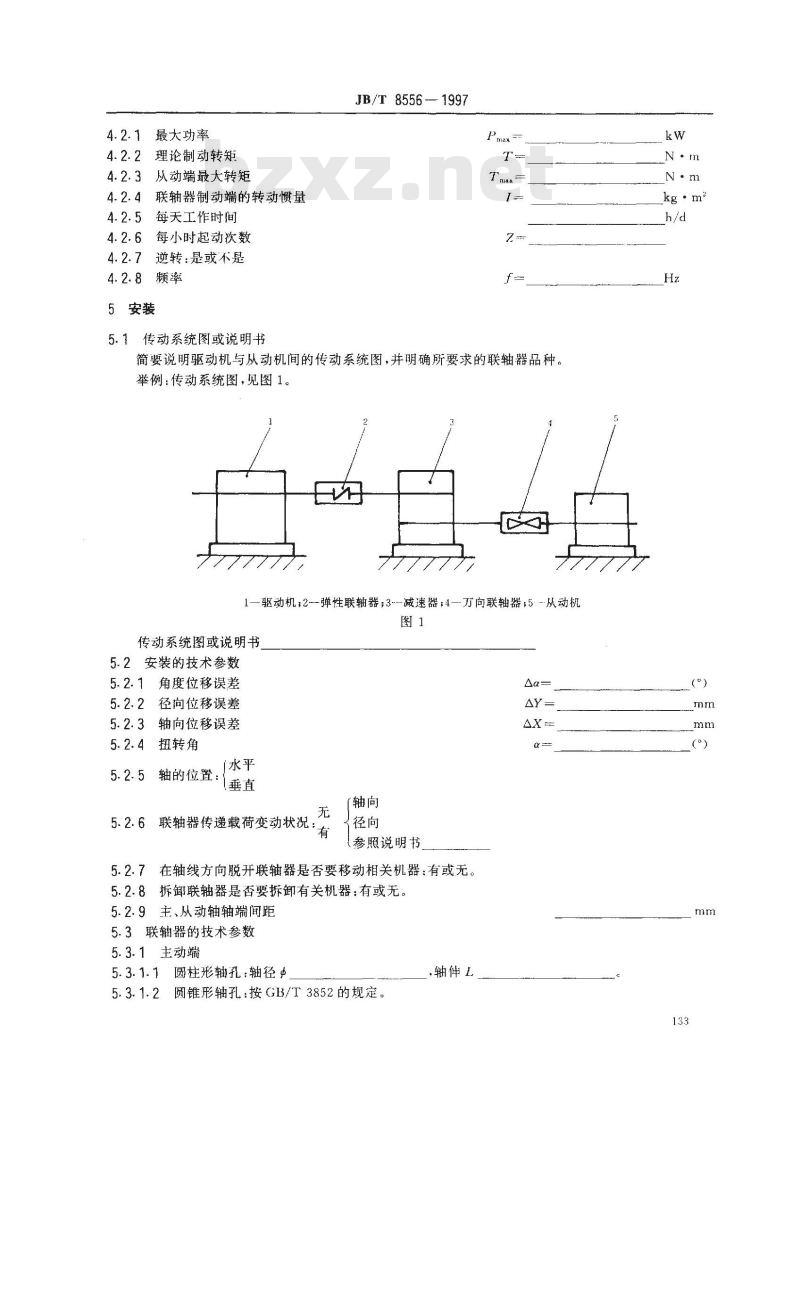

4.2.1最大功率
4.2.2理论制动转矩
4.2.3从动端最大转矩
4.2.4联轴器制动端的转动惯量
4.2.5每天工作时间
4.2.6每小时起动次数
4.2.7逆转：是或不是
4.2.8频率
5安装
5.1传动系统图或说明书
JB/T 8556-1997
简要说明驱动机与从动机间的传动系统图，并明确所要求的联轴器品种。举例：传动系统图，见图1。
一驱动机，2--弹性联轴器；3---减速器；4—万向联轴器；5-从动机图1
传动系统图或说明书
5.2安装的技术参数
5.2.1角度位移误差
5.2.2径向位移误差
5.2.3轴向位移误差
5.2.4扭转角
5.2.5轴的位置：垂直
{水平
5.2.6联轴器传递载荷变动状况：有
【轴向
了径向
（参照说明书
5.2.7在轴线方向脱开联轴器是否要移动相关机器：有或无。5.2.8拆卸联轴器是否要拆卸有关机器：有或无。5.2.9主、从动轴轴端间距
5.3联轴器的技术参数
5.3.1主动端
5.3.1.1圆柱形轴孔：轴径
5.3.1.2圆锥形轴孔：按GB/T3852的规定。，轴伸L
kg·m2
[有型式

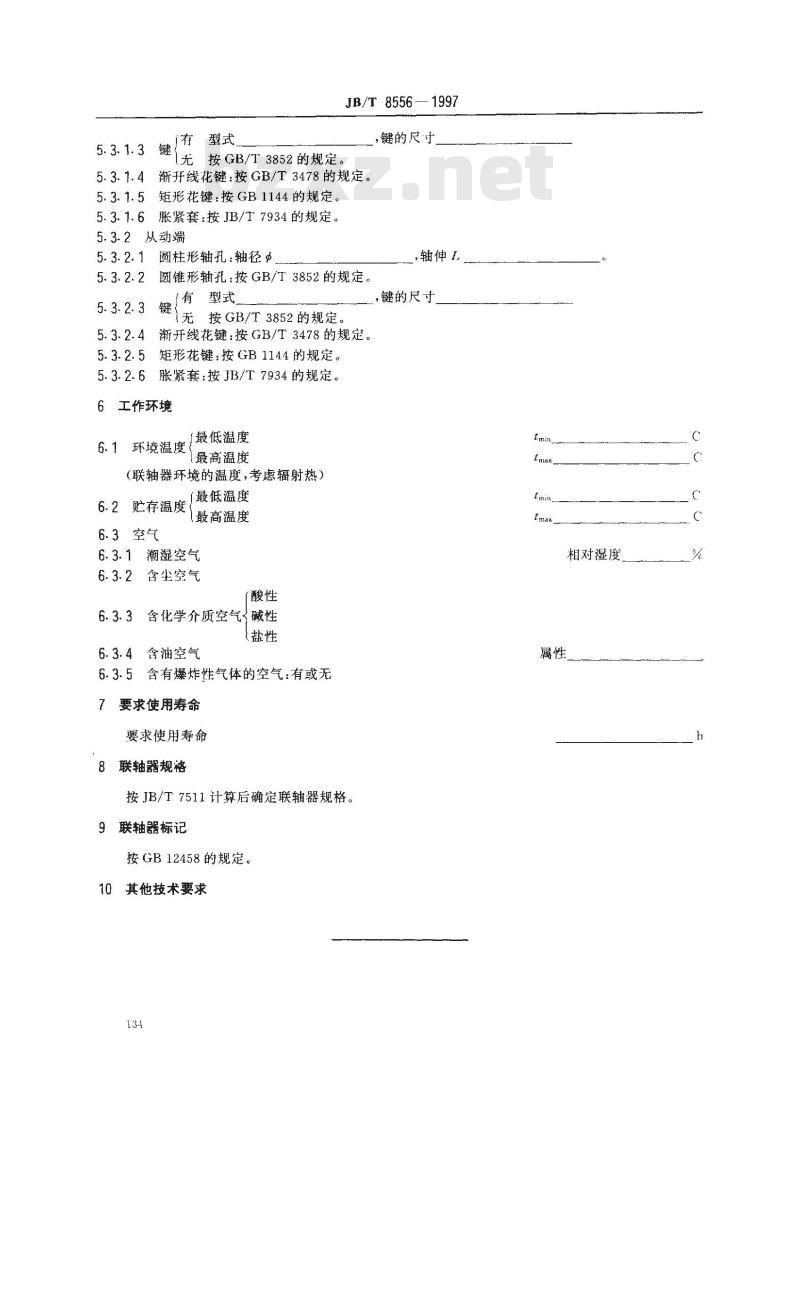

5.3.1.3键
JB/T 8556—1997
键的尺寸
I无按GB/T3852的规定。
5.3.1.4渐开线花键：按GB/T3478的规定。5.3.1.5矩形花键：按GB1144的规定。5.3.1.6胀紧套：按JB/T7934的规定。5.3.2从动端
5.3.2.1圆柱形轴孔：轴径
5.3.2.2圆锥形轴孔：按GB/T3852的规定{有　型式
建（无按GB/T3852的规定。
5.3.2.4渐开线花键：按GB/T3478的规定。5.3.2.5矩形花键：按GB1144的规定。5.3.2.6胀紧套：按JB/T7934的规定。6工作环境
「最低温度
6.1环境温度
(最高温度
（联轴器环境的温度，考虑辐射热）6.2
贮存温度
6.3空气
【最低温度
最高温度
潮湿空气
含尘空气
[酸性
含化学介质空气?碱性
含油空气
（盐性
含有爆炸性气体的空气：有或无要求使用寿命
要求使用寿命
8联轴器规格
按JB/T7511计算后确定联轴器规格。9联轴器标记
按GB12458的规定。
10其他技术要求
，轴伸1
，键的尺寸
相对湿度
