【国家标准(GB)】 塑料薄膜静电性测试方法 半衰期法

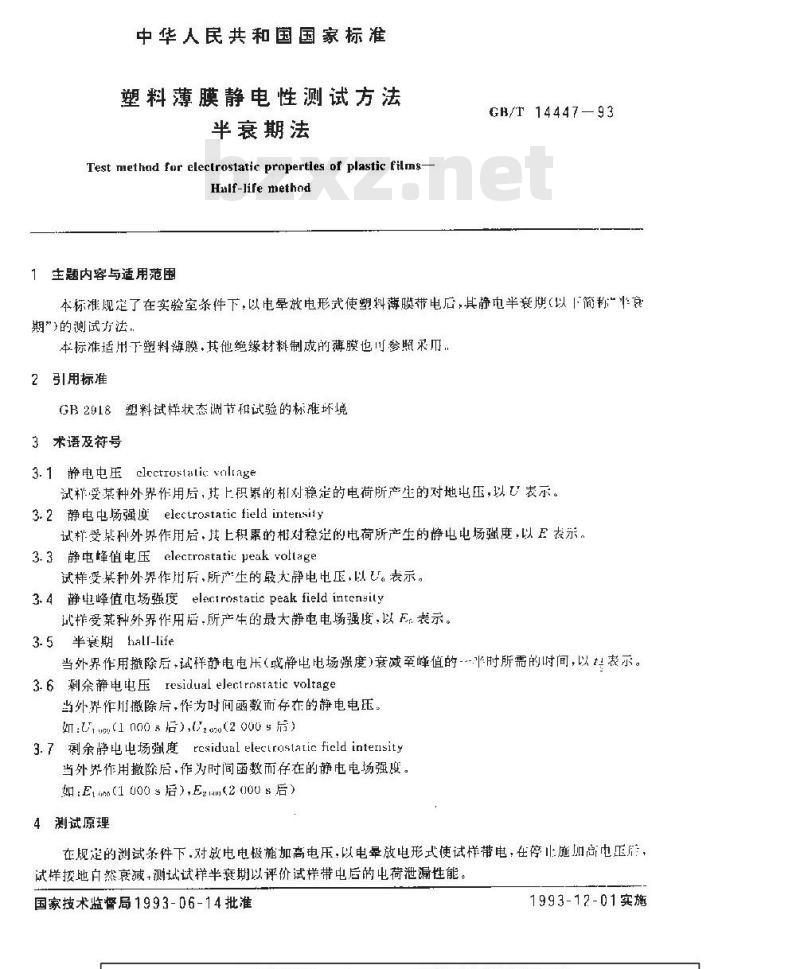

中华人民共和国国家标准
塑料薄膜静电性测试方法
半衰期法
Test methad for eleclrostatic properties of plastic films-Half-life method
1主题内容与适用范围
GB/T 14447—93
本标准现定了在实验室条件下，以电晕放电形式使塑料薄膜带电店，其静电半衰（以简称烹期”的测试方法，
本标准适用下塑料薄膜，其他绝缘材料制成的薄膜也川参照采爪，2引用标准
GB2918塑料试样状态谢节和试验的标准环境3术语及符号
3.1 静电电压clrctrustalic:voltage试祥受某种外界作用后，共上积累的相刘稳定的电荷所产生的对地压，以表示。3.2静电电肠强度electrostatic fieldintesity试样受架种外界作用后，技上积累的相对稳定的电荷所产生的静电电场强度，以E表示。3.3静电峰值电压electrostaticpeakvoftage试样受某种外界作用后，所产生的最大静电电压，以。表示。3.4静电峰值电场强度elecirostaticpeakfieldintensity试样受某种外界作用培，所产生的最大静电电场强度，以正表示。3.5半衰期hall-life
当外界作用撤除后+试样静电电压（或静电电场避度)衰减率峰值的-平时所需的时间，以表示。3.6剩余静电电压 residual elerirnstatic voltage当外界作撤除后，作为时间函数而存在的静电电压。如:Uu（ n00 后),(2u5(2 000s后)3.7刹余静电电场强度rcsidual electrostatic fieldintensity当外界作用撤除后，作为时间函数而存在的静电电场强度。如:Etina(1 U00 s后),E2um2 000 s后）4测试原理
在规是的测试条件下.对放电电极施加高电压，以电晕放电形式使试样带电，在停止施加尚电压店，试样接地白然衰减，测试试推半衰期以评价试样带电后的电荷泄漏性能。国家技术监督局1993-06-14批准1993-12-01实施

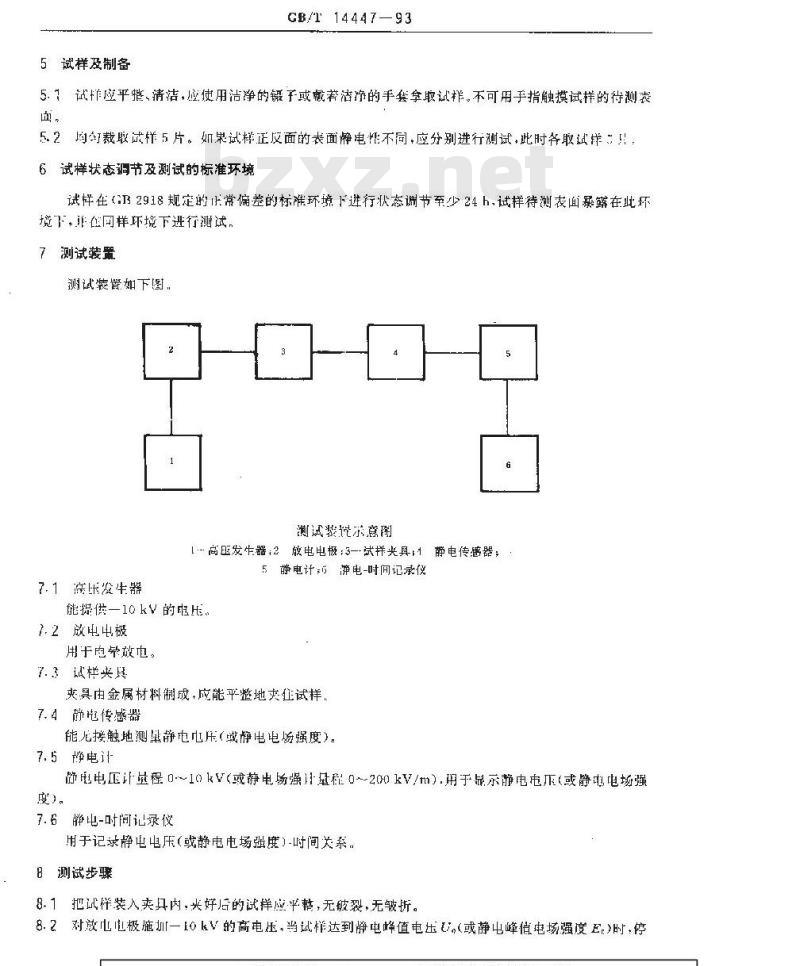

5试样及制备
GB/T 14447—93
5.1试样应平、清洁，应使用洁净的于或戴荐净的手套拿取试样。不可用手指触摸试样的待测表，
5.2均裁取试样5片。如果试样正反面的表面静电不同，应分别进行测试，此时各取试样：！6试样状态调节及测试的标准环境试样在（B2918规定的止常偏差的标准环境避行状态谢节至少24h，试样待测衣面暴露在此坏境下，理在同样环境下进行测试，7测试装策
测试装置如下图.
测试装试示意阁
-高压发生器，2放电电极：3-试光具，1静电传感器；5静电计：弹电-时间记录仪
7.1满压发生器
能提供—10kV的电H。
7.2放电电极
用于陷射放电。
7.3试样夹具
爽具由金属材料制成.应能平整地夹任试样，7.4静电传感器下载标准就来标准下载网
能无接触地测鼎静电电压（或静电电场强度）7.5静电计
路电电压计量程0~10kV或静电场强讯量程0~-200kV/m）.用于显示静电电压（或静电电场强度)。
7.6静电-时间记录仪
用于记求静电电压（或静电电场强度）-时间关系，8测试步骤
8.1把试样装入夹具内：类好后的试样应平，无破裂，无皱折。8.2对放也也极施圳一10kV的高电压，当试样达到静电峰值电压（或静电峰值电场强度E>时，停-GB/T 14447 -93

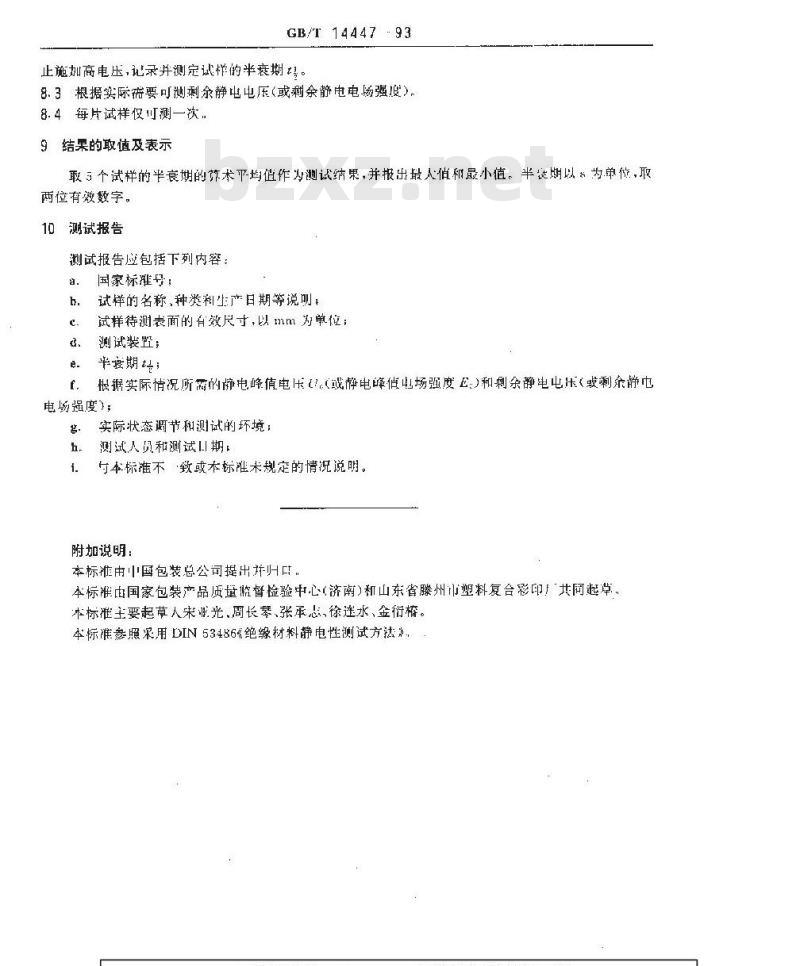

止施如高电压，记录并测定试样的半衰期碧8.3根据实际宽要可测测余静电电压(或余静电电场强），8.4每片试样仅可测一次，
9结果的取值及表示
取与个试样的半衰期的许术平均值作为测试结果，并报出最人俏和最小值。半丧期以“为单你，取两位有效数字。
10测试报告
测试报告应包括下列内容：
国家标号：
试样的名称，种类科生产日期等说叫；试样待测表面的有效尺寸，以mm为单位：测试装置：
举度期球：
根据实际情况所需的静电峰值电压（？（或静电峰信电场强度E)和剩余静电电压（或剩余静电电场强度）；
实际状态调节和测试的坏境；
测试人员和测试山期
与本标准不致或本标准术规定的情况说明。附加说明：
本标准由中国包装总公司提出叫本标雅也国家包装产品质量监督检验中心（济南）和山东省滕州市塑料复合彩印厂共起草.本标准主要起草人未业光，周长零、张承志、徐连水、金行椿。本标准参照采用DIN53486《绝缘材料静电性测试方法3.
