【国家标准(GB)】 广播录音机抖晃测量方法

UDC681.841
中华人民共和国国家标准
GB/T14432—93
广播录音机抖晃测量方法
Measuring methods for wow and flutter ofbroadcasttaperecorders
1993-06-09发布
国家技术监督局
1993-12-01实施

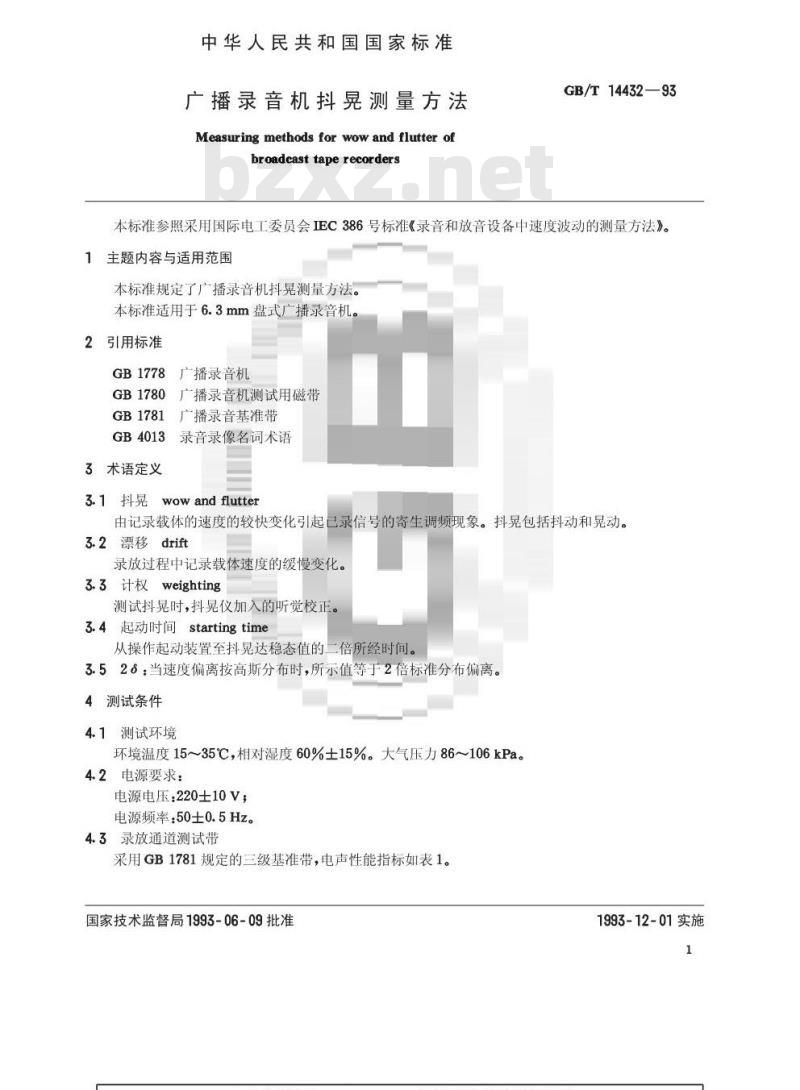

中华人民共和国国家标准
广播录音机抖晃测量方法
Measuring methods for wow and flutter ofbroadcast tape recorders
GB/T14432—93
本标准参照采用国际电工委员会IEC386号标准《录音和放音设备中速度波动的测量方法》。1主题内容与适用范围
本标准规定了广播录音机抖晃测量方法。本标准适用于6.3mm盘式广播录音机。2引用标准
广播录音机
GB1778
GB1780
GB1781
GB4013
3术语定义
广播录音机测试用磁带
广播录音基准带
录音录像名词术语
wowandflutter
3.1抖晃
由记录载体的速度的较快变化引起已录信号的寄生调频现象。抖晃包括抖动和晃动。3.2漂移drift
录放过程中记录载体速度的缓慢变化。3.3计权weighting
测试抖晃时，抖晃仪加入的听觉校正。3.4起动时间startingtime
从操作起动装置至抖晃达稳态值的二倍所经时间。3.528：当速度偏离按高斯分布时，所示值等于2倍标准分布偏离。4测试条件
4.1测试环境
环境温度15~35℃，相对湿度60%士15%。大气压力86~106kPa。4.2电源要求：
电源电压：22010V；
电源频率：50士0.5Hz
4.3录放通道测试带
采用GB1781规定的三级基准带，电声性能指标如表1。国家技术监督局1993-06-09批准1993-12-01实施
最高录音磁平(1kHz），nWb/m
三次谐波失真，%
不均勾性，dBwww.bzxz.net
相对灵敏度，dB
信号直流噪声比，dB
信号背景噪声比，dB
消磁效果，dB
复印效应dB
相对频率特性,dB
GB/T14432—93

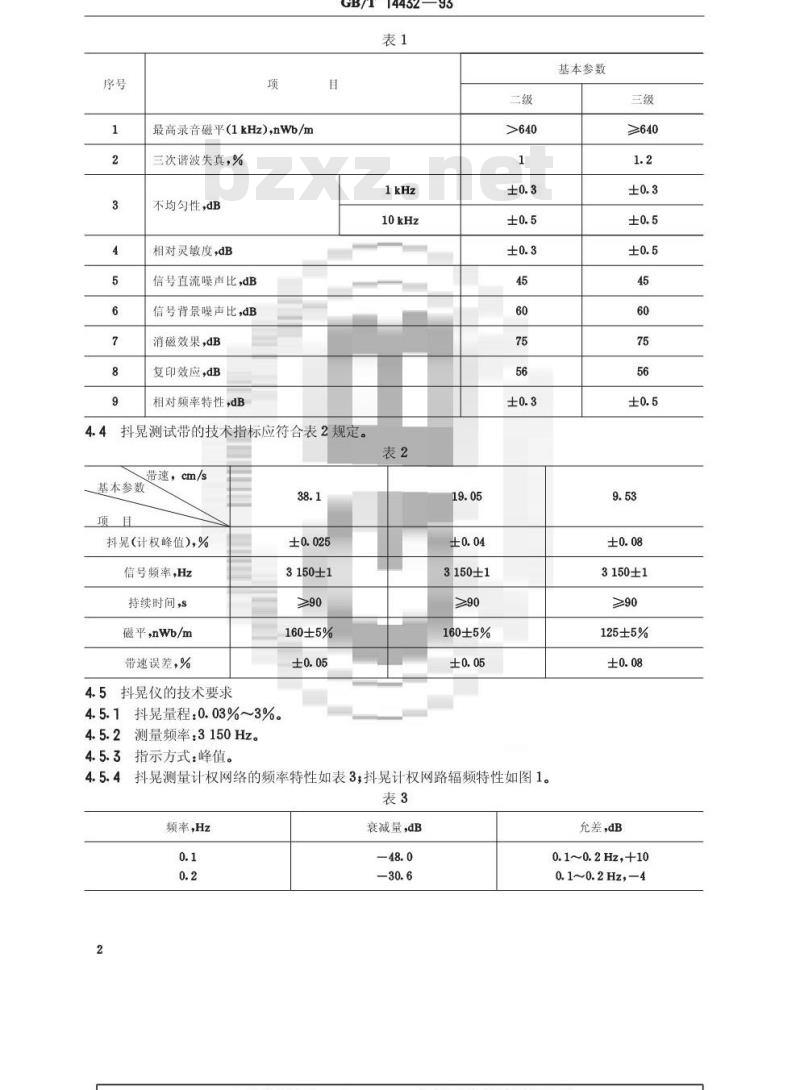

抖晃测试带的技术指标应符合表2规定。表2
带速，cm/s
基本参数
抖晃(计权峰值)，%
信号频率,Hz
持续时间，s
磁平，nWb/m
带速误差，%
4.5抖晃仪的技术要求
4.5.1抖晃量程：0.03%~3%。
测量频率：3150Hz。
指示方式：峰值。
3150±1
160±5%
3150±1
160±5%
抖晃测量计权网络的频率特性如表3；抖晃计权网路辐频特性如图1。4.5.4
频率,Hz
衰减量，dB
基本参数
3150±1
125±5%
允差dB
0.1~0.2Hz,+10
0.1~0.2Hz,4
额率,Hz
GB/T14432—93

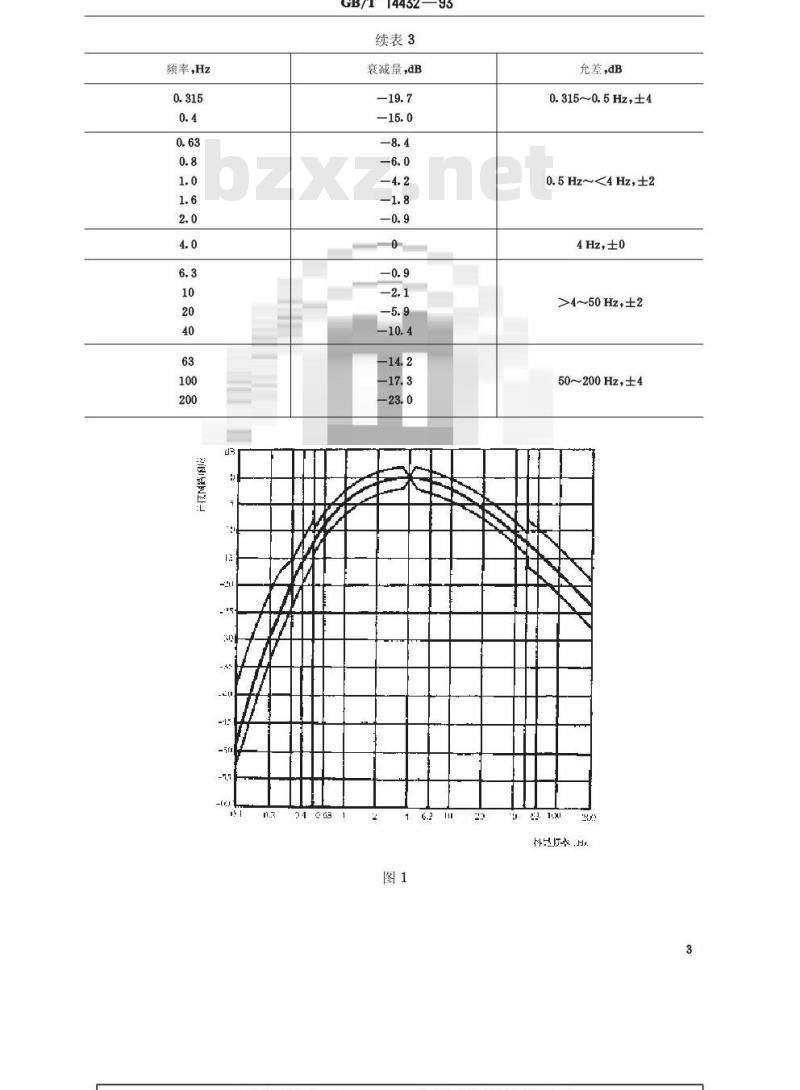

续表3
衰减量，dB
充差，dB
0.315~0.5Hz，±4
0.5Hz~<4Hz,±2
4Hz，±0
>4~50Hz，±2
50~200Hz，±4
外H,Hr

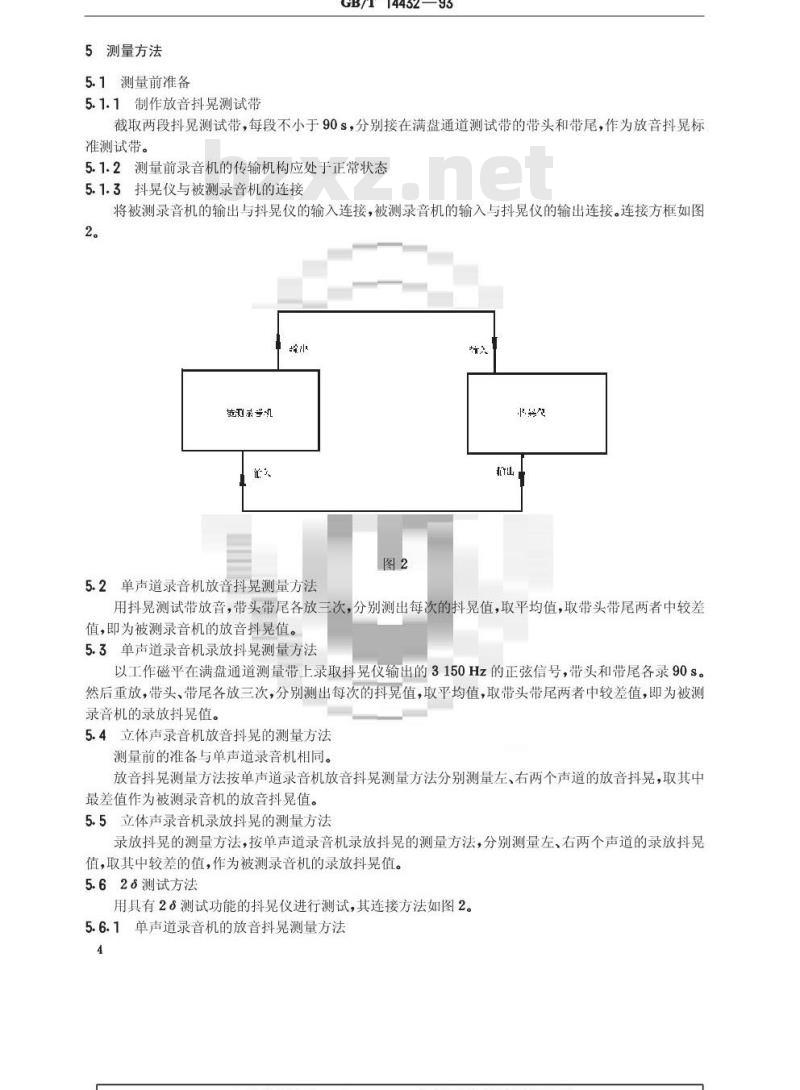

5测量方法
5.1测量前准备
5.1.1制作放音抖晃测试带
GB/T14432—93
截取两段抖晃测试带，每段不小于90s，分别接在满盘通道测试带的带头和带尾，作为放音抖晃标准测试带。
5.1.2测量前录音机的传输机构应处于正常状态5.1.3抖晃仪与被测录音机的连接将被测录音机的输出与抖晃仪的输入连接，被测录音机的输入与抖晃仪的输出连接。连接方框如图2。
5.2单声道录音机放音抖晃测量方法用抖晃测试带放音，带头带尾各放三次，分别测出每次的抖晃值，取平均值，取带头带尾两者中较差值，即为被测录音机的放音抖晃值。5.3单声道录音机录放抖晃测量方法以工作磁平在满盘通道测量带上录取抖晃仪输出的3150Hz的正弦信号，带头和带尾各录90s。然后重放，带头、带尾各放三次，分别测出每次的抖晃值，取平均值，取带头带尾两者中较差值，即为被测录音机的录放抖晃值。
5.4立体声录音机放音抖晃的测量方法测量前的准备与单声道录音机相同。放音抖晃测量方法按单声道录音机放音抖晃测量方法分别测量左、右两个声道的放音抖晃，取其中最差值作为被测录音机的放音抖晃值。5.5立体声录音机录放抖晃的测量方法录放抖晃的测量方法，按单声道录音机录放抖晃的测量方法，分别测量左、右两个声道的录放抖晃值，取其中较差的值，作为被测录音机的录放抖晃值。5.628测试方法
用具有28测试功能的抖显仪进行测试，其连接方法如图2。5.6.1单声道录音机的放音抖晃测量方法4
GB/T14432—93
选好2测试量程，用放音标准抖晃测试带放音，按下起动开关开始，5s内表头上出现一个固定的指示值，这个固定指示值就代表了在这个测试期间出现的抖晃最大值。5S后通过按停止开关消去表头上的固定值。用这种方法在带头带尾分别测出一个抖晃值，取两者中抖晃值较大的值作为被测录音机的放音抖晃值。
5.6.2单声道录音机的录放抖晃的测量方法以工作磁平在满盘通道测量带上录取抖晃仪输出的3150Hz的正弦信号，按起动开关开始，录5s，然后重放，这时表头上出现一个固定的指示值，这个固定的指示值即为该周期的抖晃最大值，用这种方法，带头带尾分别测出一个测晃值。取两者中抖晃较大的值，作为该被测录音机的录放抖晃值。5.6.3立体声录音机放音抖晃的测量方法立体声录音机放音抖晃测量方法，按单声道录音机抖晃测量方法，分别测试左、右两个声道的放音抖晃值，取其中最差的值作为被测录音机的放音抖晃值。5.6.4立体声录音机录放抖晃的测量方法录放抖晃的测量方法按单声道录音机录放抖晃的测量方法，分别测量左右两个声道的录放抖晃值，取其中最差值，作为被测录音机的录放抖晃值。附加说明：
本标准由中华人民共和国广播电影电视部提出。本标准由中央人民广播电台录制部起草。本标准主要起草人王双才、黄义。
