【国家标准(GB)】 信息处理 DTE/DCE接口处起止式传输的信号质量

量》。

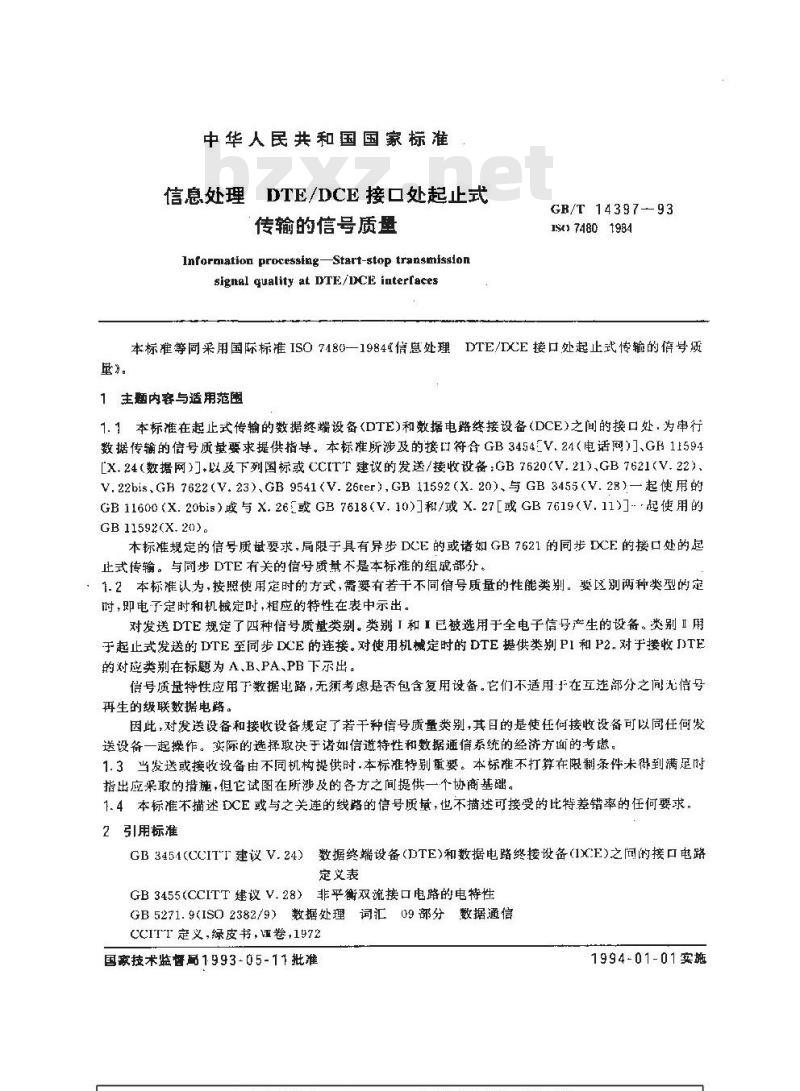

中华人民共和国国家标准
DTE/DCE接口处起止式
信息处理
传输的信号质量
Inforation processingStart-stop transmissionsignal guality at DTE/DCE interfacesGB/T14397-93
S3 74801984
本标准等同采用国际标准ISO7480—1984信息处理DTE/IXCE接口处起止式传输的倍号质1主题内容与适用范围
1.1本标准在起止式传输的数据终端设备(DTE)和数据电路终接设备（DCE)之间的接口处·为串行数据传输的信号质量要求提供指导。本标准所涉及的接门符合GB3454V.24（电话网）J、GB11594［X.24（数据网）]，以及下列国标或CCITT建议的发送/接收设备：GB7620（V.21),GB7621(V.22），V.22bis,GH 7622(V.23)、GB 9541(V.26ter),GB 11592(X.20)、与 GB 3455(V.28)—起使用的GB11600(X.20bis）或与X.26或GB 7618(V.10)和/或X.27[或GB 7619(V.11)]-起使用的GB 11592(X. 20)。
本标准规定的信号质母要求，局限于具有异步DCE的或诸如GB7621的同步DCE的接口处的起止式传输。与同步DTE有关的信号质量不是本标准的组成部分。：1.2本标准认为，按照使用定时的方式，需要有若干不同信号质量的性能类别。要区别两种类型的定时,即电了定时和机械定时,相应的特性在表中示出。对发送DTE规定了四种信号质量类别。类别I和I已被选用于全电子信号产生的设备。类别I用于起止式发送的DTE至同步DCE的连接。对使用机械定时的DTE提供类别P1和P2.对于接收DTE的对应类别在标题为 A,B、PA、PB 下示出。信号质是特性应用于数据电路，无须考虑是否包含复用设备。它们不适用在互连部分之间光信号再生的级联数据电路。
因此，对发送设备和接收设备规定了若干种信号质量类别，其日的是使任何接收设备可以同任何发送设备一起操作。实际的选择取决于诸如信道特性和数据通借系统的经济方面的考患。1.3当发送或接收设备由不同机构提供时.本标准特别重要。本标准不打算在限制条件未得到满足时指出应采取的措施，但它试图在所涉及的各方之间提供一个协商基础。1.4本标准不描述DCE或与之关连的线路的信号质最，也不描述可接受的比特差错率的任何要求，2引用标准
GB3454(CCIT\I建议V.24）数据终端设备（DTE）和数据电路终接设备（1XCE)之问（的接口电路定义表
GB3455(CCITT建议V.28）非平衡双流接口电路的电待性GB5271.9ISO2382/9）数据处理词汇09部分数据通信CCITT 定义，绿皮书，证卷,1972国家技术监督易1993-05-11批准1994-01-01实施
GB/T 1439793

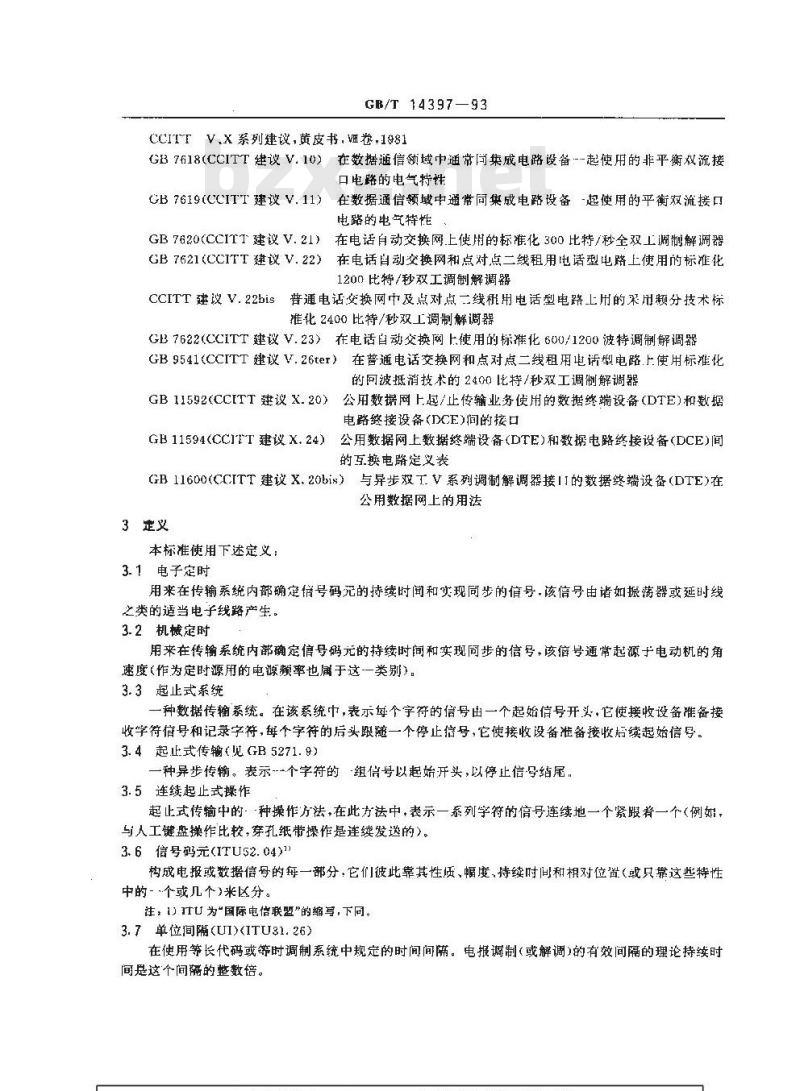

CCITTV,X 系列建议，黄皮书，卷.1981GB7618(CCITT建议V.10）在数据通信领域中通常间集成电路设备-起使用的非平衡双流接口电路的电气特性
GB 7619(CCITT 建议 V.11)
在数据通信领域中通常向集成电路设备-起使用的平衡双流接可电路的电气特性
GB 7620(CCITT 建议 V.21)
在电话自动交换网上使用的标准化300比特/秒全双工谢制解调器在电话自动交换网和点对点二线租用电话型电路上使用的标准化GB 7621(CCITT 建议 V.22)
1200比特/秒双工调制解调器
CCITT建议V.22bis普通电话交换网中及点对点二线租用电话型电路上用的采用额分技术标推化2400比特/秒双工调制解调器GB7622(CCITT建议V.23）在电话自动交换网上使用的标准化600/1200波特调制解调器GB9541(CCITT建议V.26ter）在普通电话交换网和点对点二线租用电话型电路.上使用标准化的回波抵消技术的2400比特/秒双工调制解调器公用数据网上起/止传输业务使用的数据终端设备（DTE)和数据GB 11592(CCITT 龚议 X.20)
电路终接设备(DCE)间的接口
GB 11594(CCIFI 建议 X.24)
公用数据网上数据终端设备(DTE)和数据电路终接设备(DCE)间的互换电路定义表
GB11600(CCITT建议X，20bis）与异步双TV系列调制解调器接II的数据终端设备（DTE)在公用数据网上的用法
3定义
本标准使用下述定义：
3.1电子定时
用来在传输系统内部确定信号码元的持续时间和实现同步的信号，该信号由诸如振荡器或延时线之类的适当电子线路产生。
3.2机械定时
用来在传输系统内部确定信号码元的持续时间和实现同步的信号，该信号通常起源于电动机的角速度（作为定时源用的电源颜率也屑于这一类别）。3.3起止式系统
一种数据传输系统。在该系统中，表示每个字符的信号由一个起始信号开头，它使接收设备准备接收学符借号和记录字符，每个字符的后头跟随一个停止信号，它使接收设备准备接收后续起始信号。3.4起止式传输（见GB5271.9）
一种异步传输。表示--个字符的组信号以起始开头，以停止信号尾，3.5连续起止式操作
起止式传输中的·种操作方法，在此方法中，表示一系列字符的信号连续地一个紧跟着一个（例如，与人工键盘操作比较，穿孔纸带揉作是连续发送的）。3.6信号码元(ITU52.04)1)
构成电报或数据信母的每一部分，它们彼此靠其性质、幅度，持续时间和相对位截（或只靠这些特性中的-个或几个)来区分。
注：1）TU为“国际电信联盟\的缩写，下同。3.7单位间隔(UI)(ITU31.26)
在使用等长代码或等时调制系统中规定的时间间荫。电报调制（或解调）的有效间隔的理论持续时间是这个间的整数倍。

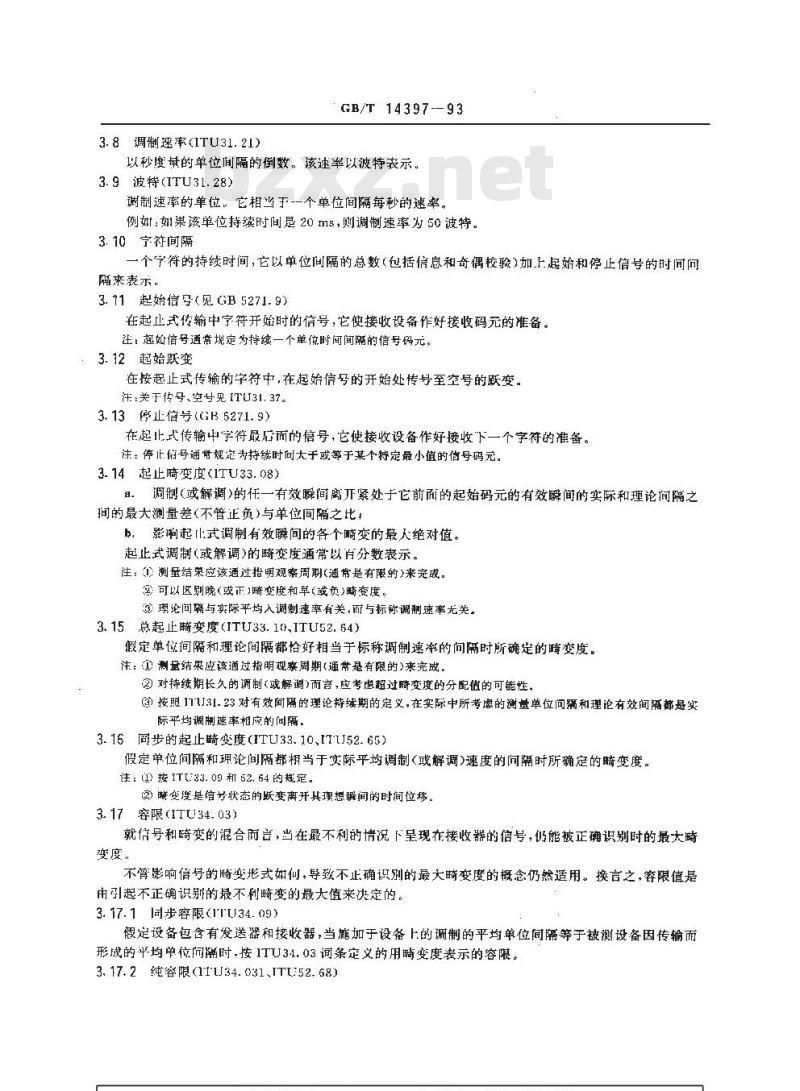

..com3.8调制速率(ITU31.21)
GB/T14397--93
以秒度其的单位间隔的倒数。该速率以波特表示。3.9波特(ITU31.28)
谢制速率的单位，它相当于-二个单位间隔每秒的速率。例：如果该单位持续时间是20ms，则调制速率为50波特。3.10宁符间隔
一个字符的持续时间，它以单位间隔的总数（包括信息和奇偶校验）加.工起始和停止信号的时间间隔来表示。
3.11起始信号（见GB 5271.9）
在起止式传输中字符开始时的信号，它使接收设备作好接收码元的准备。注：起始信号通常规定为持续一个单位时间间的信号码元。：3.12起始跃变
在按起止式传输的字符中，在起始信号的开始处传号至空号的联变。注：关于传号、空号见ITU31.37。3.13停止信号（GB5271.9)
在起止式传输中学符最后而的信号，它使接收设备作好接收下一个字符的准备。注：停正号通嘴规定为持续时间大于或等于某个特定最小值的信号码元。3.14起止畸变度(1TU33.08)
a调制（或解调>的任一有效瞬间离开紧处于它前面的起始码元的有效瞬间的实际和理论间隔之间的最大测量差（不管正负）与单位间隔之比：b.影询起山式调制有效瞬间的各个畸变的最人绝对值。起止武调制(或解调)的畸变度通常以肖分数表示。注：(1)测虽结果应该通过指明观案周期(通常是有限的)来完成。可以区别晚(或正)畸变度和阜(或负)畸变度。③理论间确与实际平均入调制速率有关，而与标称调制速率无关。3.15总起止晰变度（ITU33.10、ITU52.64）假定单位间和理论间隔都恰好相当于标称调制速率的问两时所确定的瞬变度。注：(测量结果应该通过指明规案周期(通常是有限的)来完成。②对持续期长久的调制（或解谢>而言，应考虑超过畸变度的分配值的可能性，③按照111J31.23对有效间隔的理论持续期的定义，在实际中所考虑的测量单位问隔和理论有效间两都是实际平均调制速率相应的间隔。
3.16同步的起止畸变度（ITU33.10,ITUJ52.65)假定单位间隔和理论间隔都相当于实际平均调制(或解调)速度的问隔时所确定的畸变度。注：(1)按ITL:33.09和62.64的规定。(②）晰变度是信号状态的妖变离开其理想瞬间的时间位移3.17
容限(ITU34.03)
就信号和畸变的混合而言，当在最不利的情况下呈现在接收器的信号，仍能被正确识别时的最大畸变度。
不管影响信号的畸变形式如何，导致不止确识别的最大畸变度的概念仍然适用。换言之，容限值是由引起不正确识别的最不利畸变的最大值来决定的。3.17.1同步容限(1TU34.09)
假定设备包含有发送器和接收器，当施加于设备上的调制的平均单位间隔等于被测设备因传输雨形成的平均单位间端时.按1TU34.03词条定义的用畸变度表示的容限。3.17.2纯容限(1TU34.031、ITU:52.68)限。
GB/T 14397-93

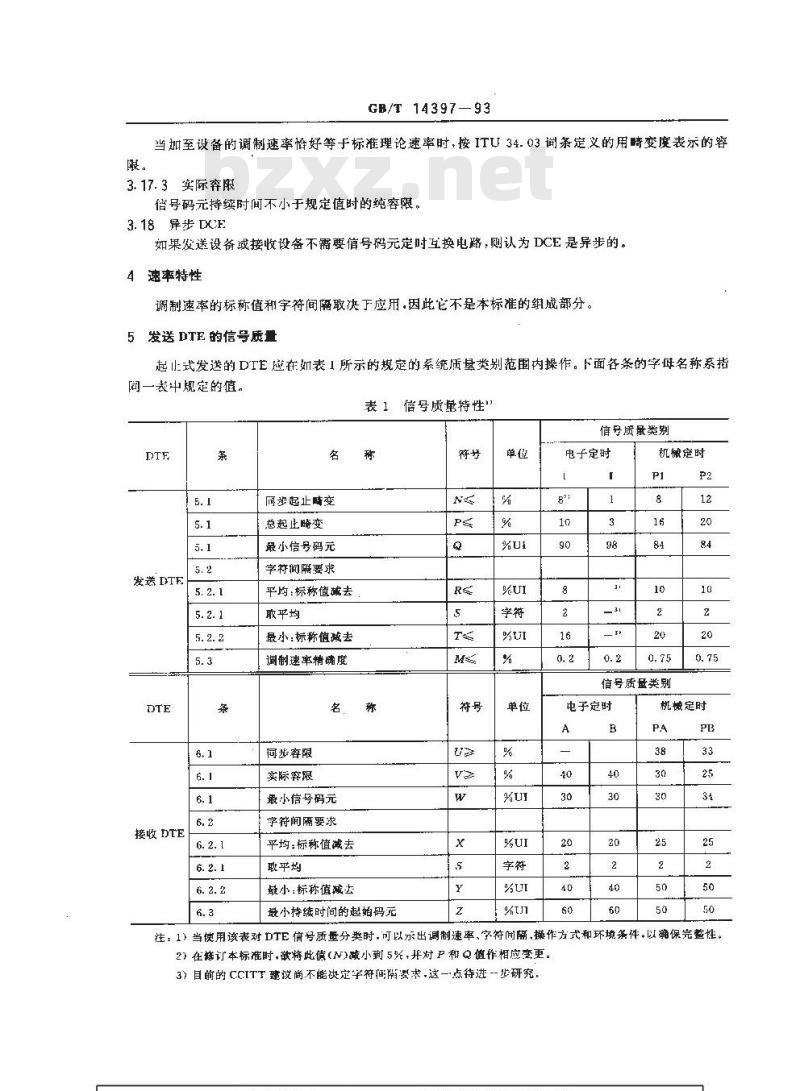

当加至设备的谢制速率恰好等于标准理论速率时，按ITU34.03条定义的用畸变度表示的容3.17.3实际穿限
借号码元持续时间不小于规定值时的纯容限。3. 18异步 DCF
如果发送设备或接收设备不需要信号码元定时互换电路，则认为DCE是异步的。4速率特性
调制速率的标称值和字符间隔取决下应用.因此它不是本标准的组成部分。5发送DTE的信号质量
起山式发送的D工E应在如表1所示的规定的系统质基类别范围内操作。下面各条的字每名称系指同一表中规定的值。
1信号质量特性\
信号质最类别
发送DTF
接收DTE
同步起止畸变
总起止略变
最小信号码元
学符间隔要求
平向：标称值减去
敢平均
最小：标称值减去
调制速率精确度
同步容限
实际客限
最小信号码元
字符间隔要求
平均;标称值减去
取平均
最小：标称值减去
殿小持续时间的起妇码元
电子定
机概定时
信号质量类别
屯子定时
机定时
注，1）当使用该表对DTE信号质量分类时可以示出调制速率、字符间隔，操作方式和环境条件，以确保完整性。2）在慈订本标准时，欲将此慎（N)磁小到5%，并对F和值作相应变更3）目前的CCITT建设尚不能决定字符间陷要求，这一点待进一步研究。GB/T 14397—93

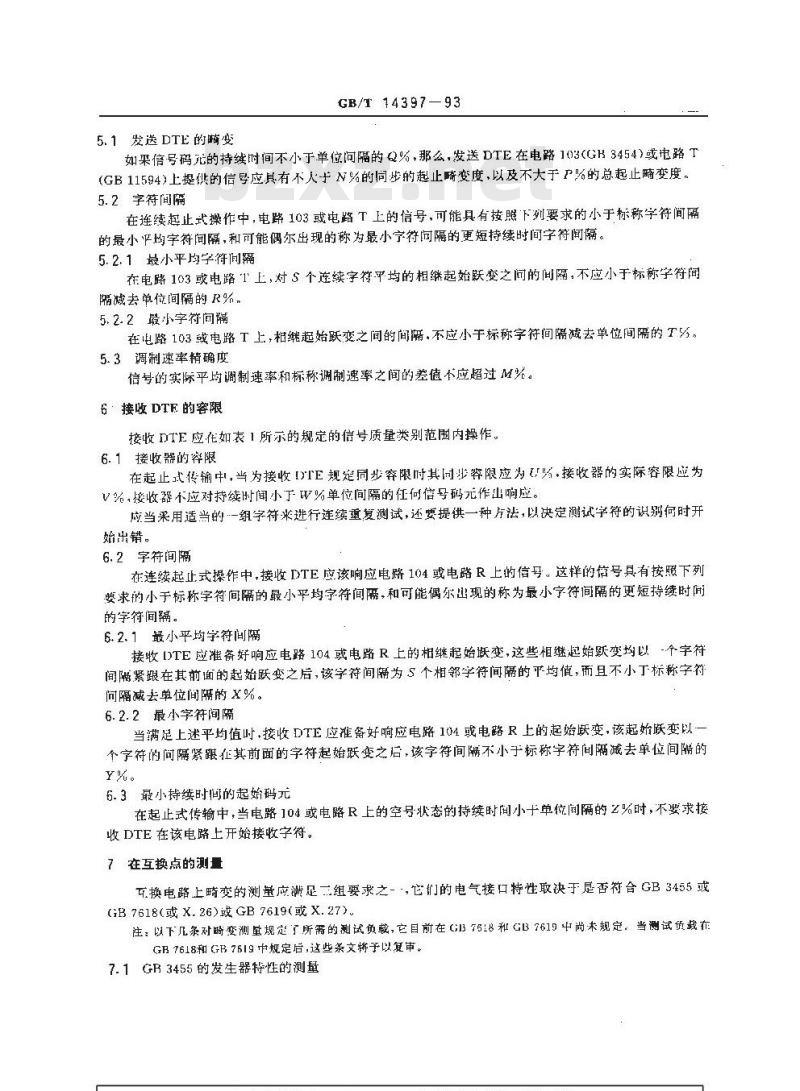

5.1发送DTE的嘴变
如果信号码元的持续时间不小于单位问隔的2%，那么，发送DTE在电路103(GH3454)或电路T（GB11594)上提供的信应具有不人于N%的间步的起止畸变度，以及不大于户%的总起止畸变度，5.2字符间隔
在连续起止式操作中，电路103或电路T上的信号，可能具有按照下列要求的小于标称字符间隔的最小均字符间隔，和可能偶尔出现的称为最小字符间隔的更短持续时间字符间隔。5.2.1最小平均字符间履
在电路103或电路1°上，对S个连续字符平均的相继起始联变之问的间隔，不应小于标称字符间隔减去单位间隔的R%，
5.2.2最小字符问篇
在电路103或电路T上，相继起始跃变之间的间隔.不应小于标称字符间隔减去单位间隔的T5，5.3调制速率精确度
信号的实际平均调制速率和标称调制速率之间的差值个应超过M兆。6接收DTE的容限
接收TE应如表1所示的规定的信号质量类别范围内操作。6.1接收器的奔限
在起止式传输中，当为接收[TE规定同步穿限时其同步容限应为U必，接收器的实际容限应为V%，接收器不应对持续时间小于W%单位间隔的任何信号码元作出响应。应当采用适当的一组字符来进行连续重复测试，还要提供一种方法，以决定测试符的识别何时开始出错。
6.2字符间隔
在连续起止式操作中，接收DTE应该响应电路104或电路R上的信号。这样的估号具有按照下列要求的小于标称字符间隔的最小平均字符间隔，和可能偶尔出现的称为最小字符间隔的更短持续时间的学符间藕。
6.2.1最小平均学符间隔
接收1I3TE应准备好响应电路104或电路R上的相继起始嵌变，这些相继起始跃变均以个字符间隔紧龈在其前面的起始跃变之后，该字符间隔为S个相邻字符间隔的平均值，而且不小丁标称字符问隔减去单位间隔的X%。
6.2.2最小字符间隔
当满足上述平均值时，接收DTE应准备好响应电路104或电路R上的起始跃变，该起始跃变以个字符的问隔紧跟在其前面的字符起始跃变之后，该字符间隔不小于标称字符间减去单位间關的Y%。
6.3最小持续时间的起始码元
在起止式传输中，当电路104或电路R上的空号状态的持续时间小于单位间隔的Z%时，不要求接收DTE在该电路上开始接收字符。7在互换点的测量
互换电路上畸变的测量应满足三组要求之-，它们的电气接口特性取决于是否符合GB3455或GB7618(或X.26)或GB7619(或X.27)注：以下几条对畸变测量规定了所需的测试负载，它目前在GB37618和GB7619中尚未规定。当测试负载在GB7618和GB7619中规定后，这些条文将予以复审。7.1GR3455的发生器特性的测量
7.1.1标准测试负载的使用
CE/T14397-93下载标准就来标准下载网
当特定的互换电路用标准测试负载终接时，应在互换电路的发生器一进行畸变测量。该标准测试负载可以是测试设备的输入阻抗或是外部装管，但在所有情况下，立换电路上的总负裁应满足下述规范。
7.1.2标准测试负载的规范
标准测试负载应由3000n电阻和2500pF的电容并联组成，许将它连到被测信号互换电路和电路102 或电路G,或电路G.之间,如[图 1测试安排所示，融五换电路
被激发生器
电路ID2(或G）
7.1.3发送ETE的髓变
标准测试负数（包摘游
试设备)的等效电路
图1GB3455发器的测试安排
畸变的测量应使用十3.0V和一3.0V的门限值进行，以决定信号跃变的发生。传号率空号的跃变,应认为发生在V1e正欧变越过十-3.0V的瞬。空号至传号的跃变，应认为发生在V负跃变超过一3.0V的瞬间.7.2在GB3455负载侧的测量
7.2.1接口负载侧的容限测量应使用图2所示的试安排，并应满足下述规范。桩测丘换电路
测试信号
发生雅
7.2.2接收DTE的容限
被测负就
电路102（或Gm）
图2GB3455负载的测试安排
当被测负载接入时，容限的测量应使用5.0V的Vu.信号。测试信的跃变应按测试容限的方法（见6.1条）偏离它们的理想瞬间，跃变在时间上的偏离应发生在信号越过上3.0V的门限值的时刻。传号至空号的跃变，应认为发生在Vu正跃变超过十3.0V的瞬间。空号至传号的联变，应认为发生在V儿负嵌变超过3.0V的瞬间。7.3GB7618发生器特性的测量
7.3.1标准测试负载的使用
当特定瓦换出路用标推测试负载终接时，应在五换电路发生器-侧进行畸变测激。该标准测试负载可以是测试设备的输人囤抗或是…-外部装置·但在所有情况下，五换电路上的总负载应满足下述规范。7.3.2标准测试负载的规范
GB/T14397—93
标准测试负载应由4502电阻和电容Cw并联组成，并将它连到被测信号互换电路和信号公共回线之间，如图3测试安排所示.Cw的值取决于数据信号速率，其值应为图3的附表中所列.不过，该电穿的数值将减去包含在发生器中用于被形整形的电容值。激测互换电器
脏衡发生器
信号公共回绥
Cw/μF
标准测试负载（也括副
试圾各）的等效电路
数据信号速率
klit/e
2. 5~-5. 0
5. 0~10. 0
10.0~23.0
25.0~50.0
50.0-~100.C
图3GB7618发生器的测试安排及Cw的值7.3.3发送DTE的畸变
畸变测基应使用十0.3 V范围内的门限值进行,以决定信号既变的发生。门限值最好选择标称值ov。
7.4GB7618负载侧的测量
7.4.1接口负载侧容限的测量应使用图1所示的测试安非，乎成满足下述规范或洲互换电培
微试低号
发生器
破资数
伯弓公共间线
图4（B7618页牧的试安排
7.4.2接收 DTE的容限
GB/T 14397—93
当被测负载接入时，容限的测量应使用土4.0V的V,信号，测试信号的跃变应按测容限的方法(见 6. 1 条)偏离它们的理想瞬间,跃变在时间上的偏离应发生在信号越过门限值的时刻(见 7. 3. 3 条)。7.5GB7619发生器特性的测量
7.5.1标准测试负载的使用
当特定互换电路用标催测试负载终接时.应在互换电路发生器-侧进行畸变测墅。该标准测试负载可以是测试设备的输入阻抗或是一外部装置，但在所有情况下，片换电路上的总负载应满足述规范。7.5.2标准测试负载的规范
该标准测试负载应由100电阻组成，并将它连到被测发生器的输出点A和B之间，如图5中测试安排所示。
被测发生器
标准测试负量(包括测
试设蓄)的等效电路
图5：GB7619发生器的测试安排
7.5.3发送DTE的畸变
该畸变测量应使用±0.3V范围内的门限值进行，以决定信号联变的发生。门限值最好选择标称值ov
7.6GB7619负载侧的测量
7.6.1接自负载测容限的测量应使用图6所示的测试安排，并应满下述规范。A
测试信号
发生器
被测负敏
图6GB7619负载的测试安排
7.6.2接收DTE的容限
见 7. 4. 2 条和图 6。
测量设备的精确度
本标准不规定标准试负载的容差，或畸变测设备或测试信号发生器的精确度。CB/T 14397-: 93
附录A
异步传输接口处的信号质量信号质量参数间的数学关系（参考件）
为帮助用户解释本标准中所指出的各种测量，应注意所存在的某些数学关系。列于表1中的几个参数可按下述方法从其他参数导出。A1发送设备的两个基本参数！
同步起止畸变N,ITU33.10和52.65；a.
b.调制速率精确度M,ITU31.27。可用来导出总的起止畸变P,最小信号码元Q和字符间隔要求。在连续起止式操作的电子定时系统中，字符间隔的碱少，最小字符间痫中的T，平均字符间隔中的R，与由十调制精确度而引起的积果时钟误差有关，而与取平均的字符个数S无关。A1. 1总起止畸变力由式(A1)给出：P=(N +nM)
式中，N——-同步起止畸变;
M一调制速率精确度1
字符中的码元数。
A1.2最小信号码元Q由式（A2)给出：Q = 单位间隔的(100 一 2N)%
..(A2)
式中，N——同步起止嘀变。
表1中用来确定最小信号码元Q的N值，不必是最坏情况下的数值。这是因为，最坏情说是当前沿与后沿在相反方向上都产生了畸变，而相应的最大畸变值又同时出现是不大可能的。A2对于接收设备，其基本参数同步容限V可用来导出实际容限V。V由式(A3)给山：V=U-nM
式中：U——同步容限
M——-调制速率精确度(发送器的);n·…一字符中的码元数。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标由机械也·子工业部第兰十研究所负责起草。本标准主要起草人江恩荣、张宝栋、张纪红。(A3)
