【国家标准(GB)】 合成短纤维比电阻试验方法

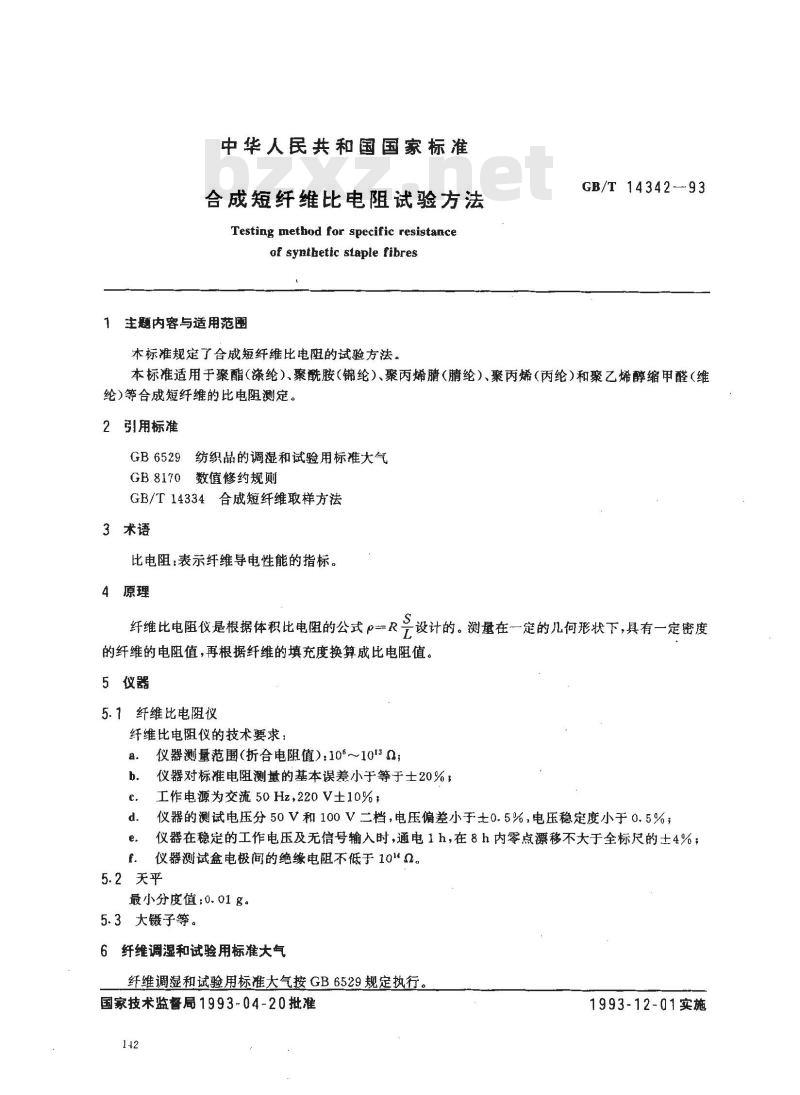

中华人民共和国国家标准
合成短纤维比电阻试验方法
Testing method for specific resistanceof synthetic staple fibres
主题内容与适用范围
本标准规定了合成短纤维比电阻的试验方法。GB/T 14342-93
本标准适用于聚酯（涤纶）、聚酰胺（锦纶）、聚丙烯腈（腈纶）、聚丙烯（丙纶）和聚乙烯醇缩甲醛（维纶)等合成短纤维的比电阻测定。2引用标准
GB6529纺织品的调湿和试验用标准大气GB8170数值修约规则
GB/T14334合成短纤维取样方法www.bzxz.net
3术语
比电阻：表示纤维导电性能的指标。4原理
纤维比电阻仪是根据体积比电阻的公式P设计的。测量在一定的几何形状下，具有一定密度的纤维的电阻值，再根据纤维的填充度换算成比电阻值。5仪器
5.1纤维比电阻仪
纤维比电阻仪的技术要求：
仪器测量范围（折合电阻值）：106~10130；仪器对标准电阻测量的基本误差小于等于士20%；工作电源为交流50Hz，220V士10%；仪器的测试电压分50V和100V二档，电压偏差小于土0.5%，电压稳定度小于0.5%；仪器在稳定的工作电压及无信号输入时，通电1h，在8h内零点漂移不大于全标尺的士4%；仪器测试盒电极间的绝缘电阻不低于1012。5.2天平
最小分度值：0.01g。
5.3大镊子等。
6纤维调湿和试验用标准大气
纤维调湿和试验用标准大气按GB6529规定执行国家技术监督局1993-04-20批准142
1993-12-01实施

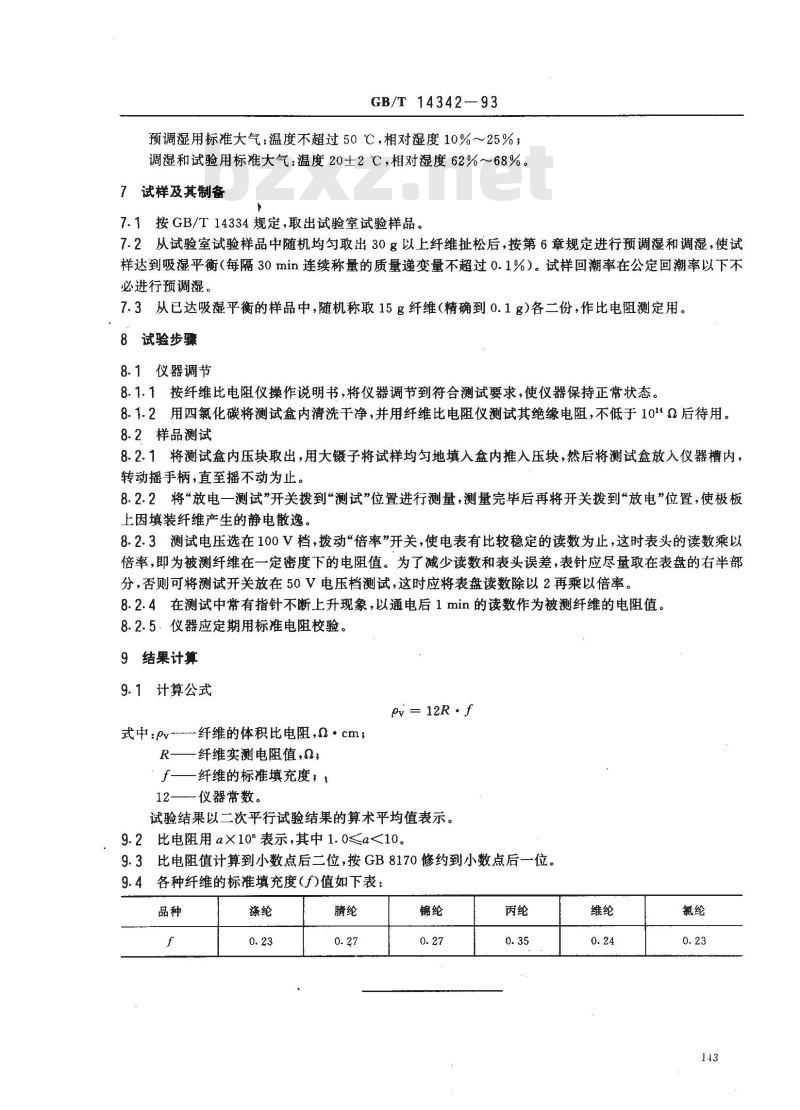

GB/T14342-93
预调湿用标准大气：温度不超过50℃，相对湿度10%~25%；调湿和试验用标准大气：温度20±2℃，相对湿度62%～68%。7试样及其制备
7.1按GB/T14334规定，取出试验室试验样品。7.2从试验室试验样品中随机均匀取出30g以上纤维扯松后，按第6章规定进行预调湿和调湿，使试样达到吸湿平衡（每隔30min连续称量的质量递变量不超过0.1%）。试样回潮率在公定回潮率以下不必进行预调湿。
7.3从已达吸湿平衡的样品中，随机称取15g纤维(精确到0.1g)各二份，作比电阻测定用。8试验步骤
8.1仪器调节
8.1.1按纤维比电阻仪操作说明书，将仪器调节到符合测试要求，使仪器保持正常状态。8.1.2用四氯化碳将测试盒内清洗干净，并用纤维比电阻仪测试其绝缘电阻，不低于1014Q2后待用。8.2样品测试
8.2.1将测试盒内压块取出，用大镊子将试样均匀地填入盒内推人压块，然后将测试盒放入仪器槽内，转动摇手柄，直至摇不动为止。8.2.2将“放电一测试”开关拨到“测试”位置进行测量，测量完毕后再将开关拨到“放电”位置，使极板上因填装纤维产生的静电散逸。8.2.3测试电压选在100V档，拨动“倍率”开关，使电表有比较稳定的读数为止，这时表头的读数乘以倍率，即为被测纤维在一定密度下的电阻值。为了减少读数和表头误差，表针应尽量取在表盘的右半部分，否则可将测试开关放在50V电压档测试，这时应将表盘读数除以2再乘以倍率。8.2.4在测试中常有指针不断上升现象，以通电后1min的读数作为被测纤维的电阻值。8.2.5.仪器应定期用标准电阻校验。9结果计算
9.1计算公式
pv = 12R· f
式中：P纤维的体积比电阻，α·cm;R——纤维实测电阻值，α；
f——纤维的标填充度；1
12-—仪器常数。
试验结果以二次平行试验结果的算术平均值表示。9.2比电阻用a×10\表示，其中1.0≤a<10。9.3比电阻值计算到小数点后二位，按GB8170修约到小数点后一位。9.4各种纤维的标准填充度（f)值如下表：品种

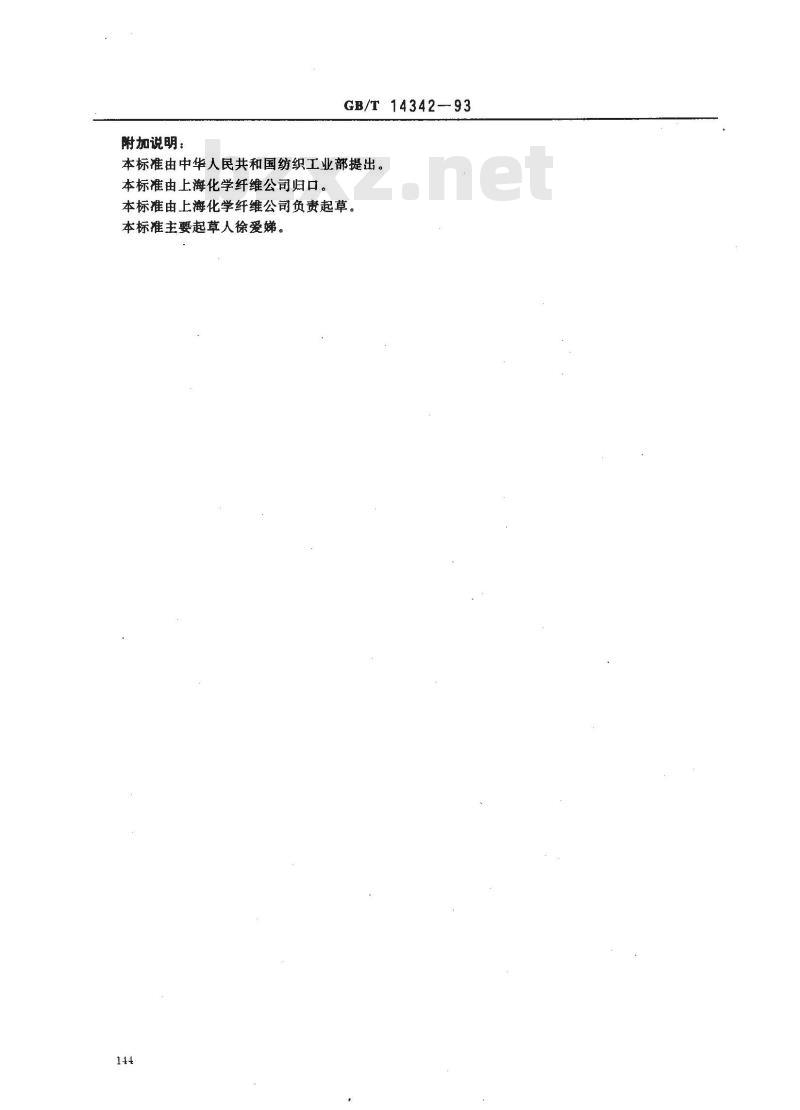

附加说明：
GB/T14342--93
本标准由中华人民共和国纺织工业部提出。本标准由上海化学纤维公司归口。本标准由上海化学纤维公司负责起草。本标准主要起草人徐爱娣。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
