【国家标准(GB)】开式压力机型式与基本参数

本网站发布时间： 2024-07-28 04:02:19

GB/T14347-1993
现行
　点击下载此标准

基本信息

标准号：
GB/T 14347-1993
标准名称：
开式压力机型式与基本参数
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
1993-05-03
实施日期：
1994-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
115.86 KB

标准分类号

标准ICS号：
机械制造>>无屑加工设备>>25.120.10锻压设备、冲压机、剪切机
中标分类号：
机械>>通用加工机械与设备>>J62锻压机械

关联标准

替代情况：
替代JB 1395-1974;被GB/T 14347-2009代替
采标情况：
≈ISO 6898-1984

出版信息

出版社：
中国标准出版社
页数：
平装16开，页数：7，字数：9千字
标准价格：
8.0 元

其他信息

首发日期：
1993-05-03
复审日期：
2004-10-14
起草单位：
济南铸锻机械研究所
归口单位：
全国锻压机械标准化技术委员会
发布部门：
国家技术监督局
主管部门：
中国机械工业联合会
相关标签：
开式压力机基本参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了一般用途开式压力机的型式及基本参数。本标准适用于新设计的一般用途的开式可倾和固定台的单点压力机。 GB/T 14347-1993 开式压力机型式与基本参数 GB/T14347-1993

标准内容

部分标准内容：

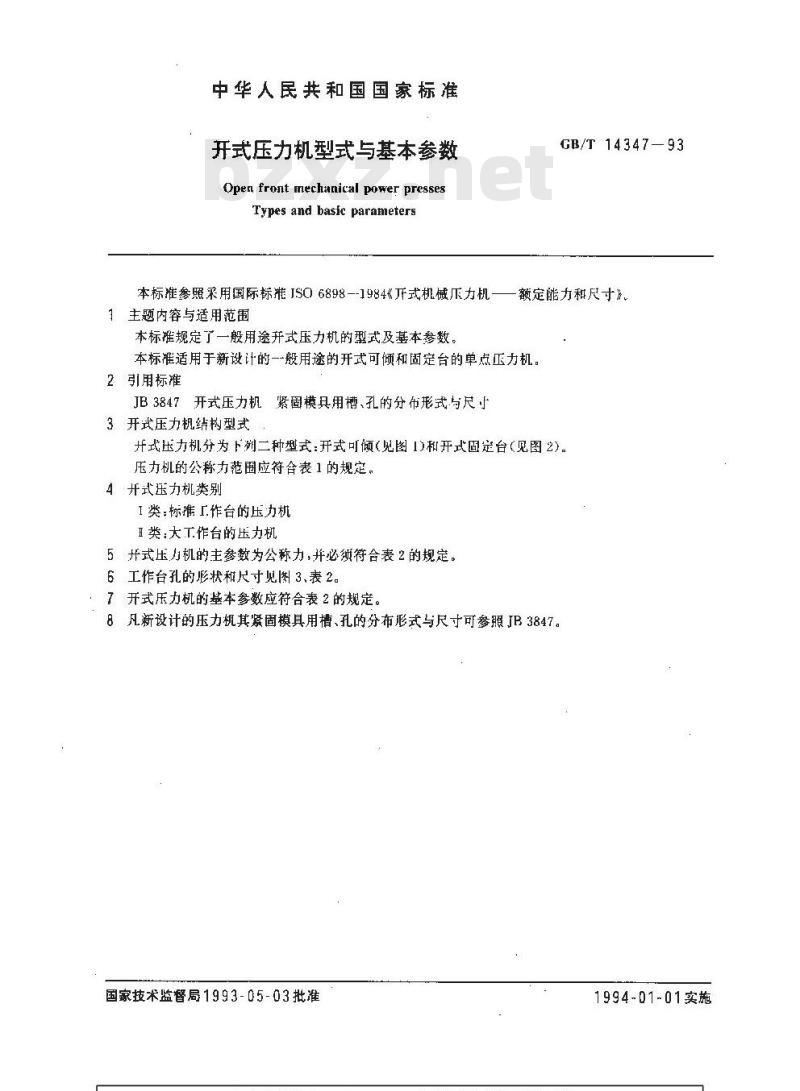

中华人民共和国国家标准
开式压力机型式与基本参数
Open front mechanical power pressesTypes and basic parameters
本标准参照采用国际标准JSO6898--1984《开式机械斥力机-1主题内容与适用范围bzxZ.net
本标准规定了一般用途开式压力机的型式及基本参数。GB/T 14347—93
额定能力和尺寸》
本标准适用于新设计的一般用途的开式可倾和固定台的单点压力机。2引用标准
JB3847开式压力机紧固模具用槽、孔的分布形式与尺寸3开式压力机结构型式
开式压力机分为下列二种型式：开式可倾（见图1)和开式固定台（见图2）。压力机的公称力范围应符合表1的规定。4开式压力机类别
1类;标推「作台的压力机
1 类:大T.作台的压力机
5开式压力机的主参数为公称力，并必须符合表2的规定。6工作台孔的形状和尺寸见图3、表2。7开式压力机的基本参数应符合表2 的规定，8凡新设计的压力机其紧固模具用槽、孔的分布形式与尺寸可参照B3847。国家技术监督局1993-05-03批准1994-01-01实施
GB/T14347--93

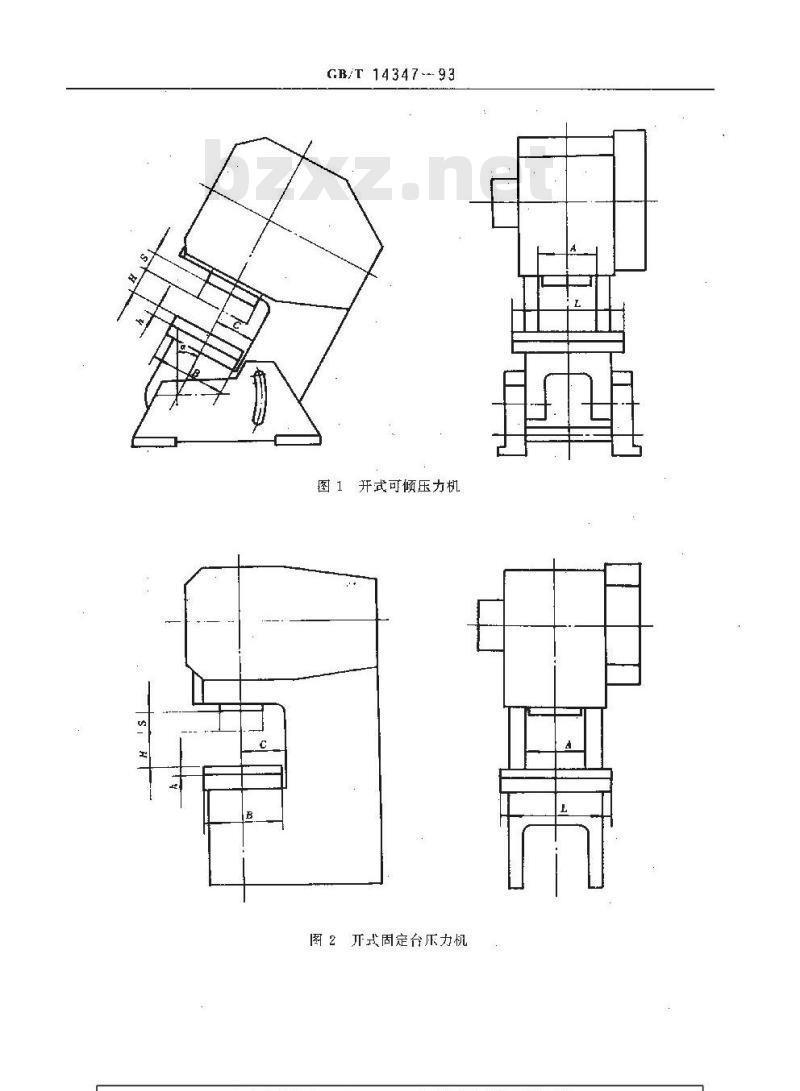

图1开式可倾压力机
图2开式固定台压力机
可倾式
固定台
GB/T1434793

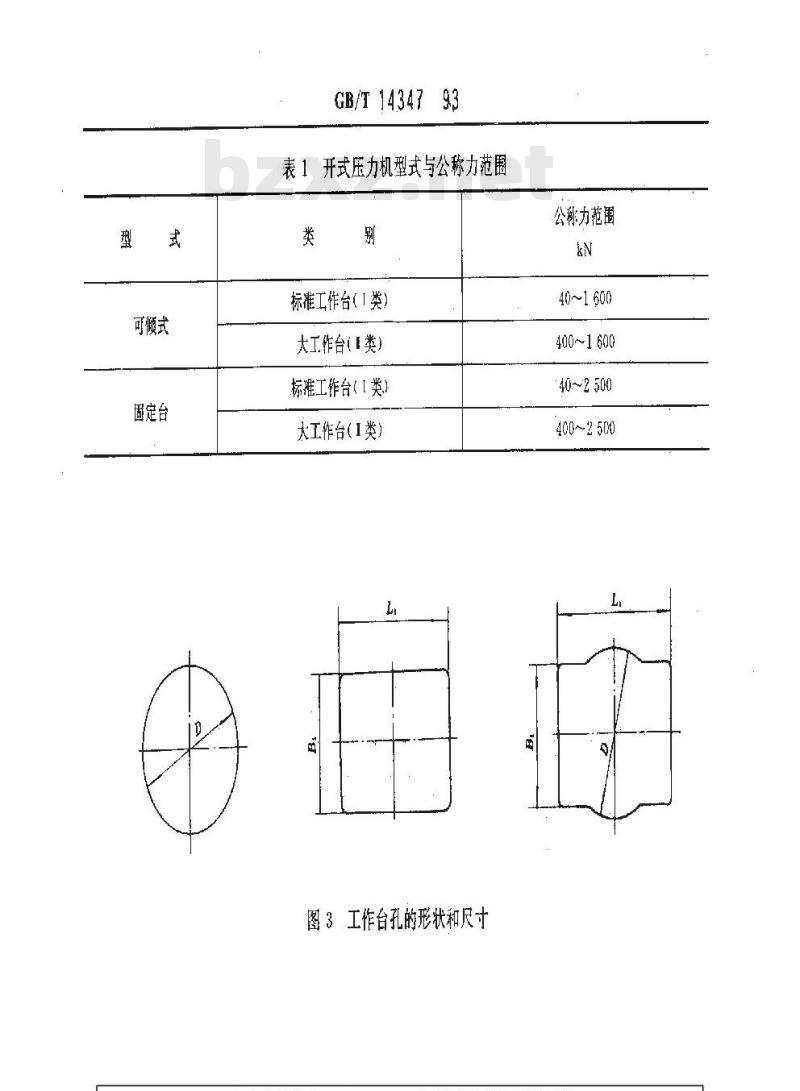

表1开式压力机型式与公称力范围类
标准工作台（I类）
大工作台（I类）
标准工作台（【类）
大工作台（I类）
图3工作台孔的形状和尺寸
公称力范围
40~1600
400~1600
400~2500
1434793
00809002
1 09005
oszoon
CB/T 14347-93

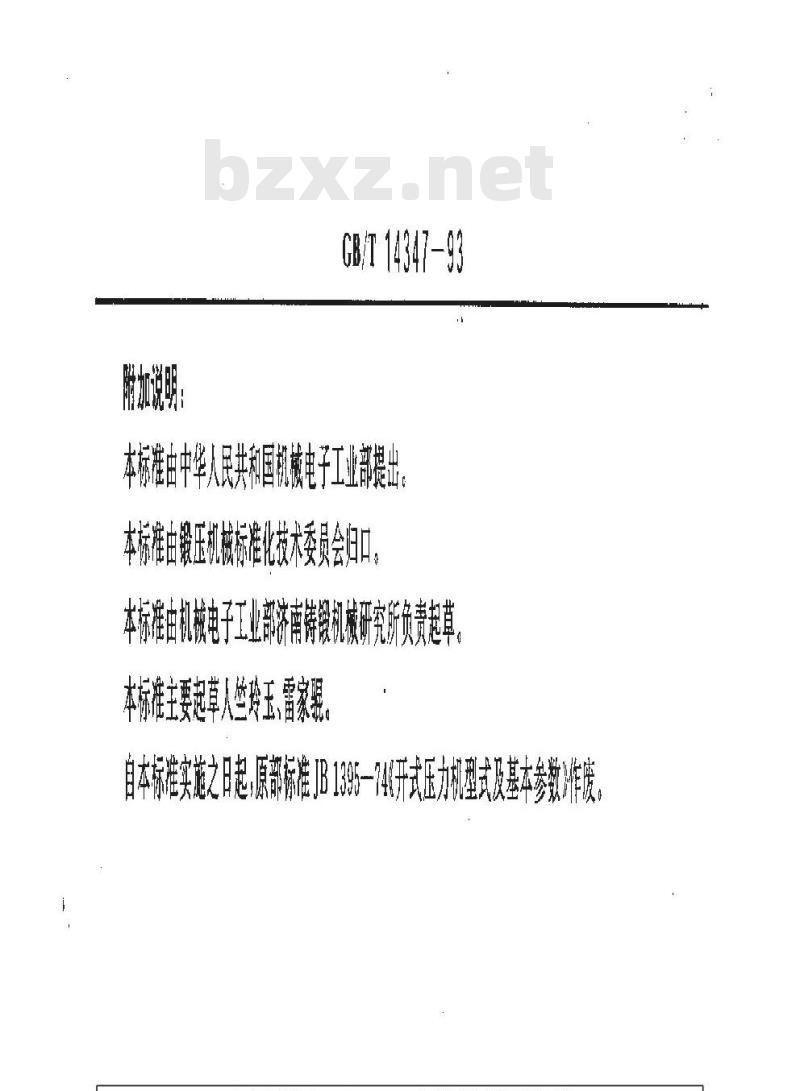

本标准由中华人民共和国机械电子工业部提出本标准由锻压机械标准化技委员会旧口。本标准由机械电子工业部济南铸锻机被研究所负责起草。本标准主要起草人丝玲玉、雷家驻。自本标实施之日起，原部标准JB1395-14开式压力机型式及基本参数厂作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
