硬质合金机夹三面刃铣刀
Machanically clanped carhide side miling cutters1主题内容与适用范围
GB/T14330-.93
本标准规定了硬质合金机夹三面刃铣刀的型式尺小、技术要求、性能试验和标志包装的基本婴求本标准适用！直径63～160mm、宽度6～12mm的硬质合金机夹三面刃刀（以下简称铣川），2引用标准
GB6132铣和铣刀刀杆的互换尺寸GB 6119
三面刃铣刀技术条件
GB2075切削加T用硬质合金分类、分组代号3型式尺寸

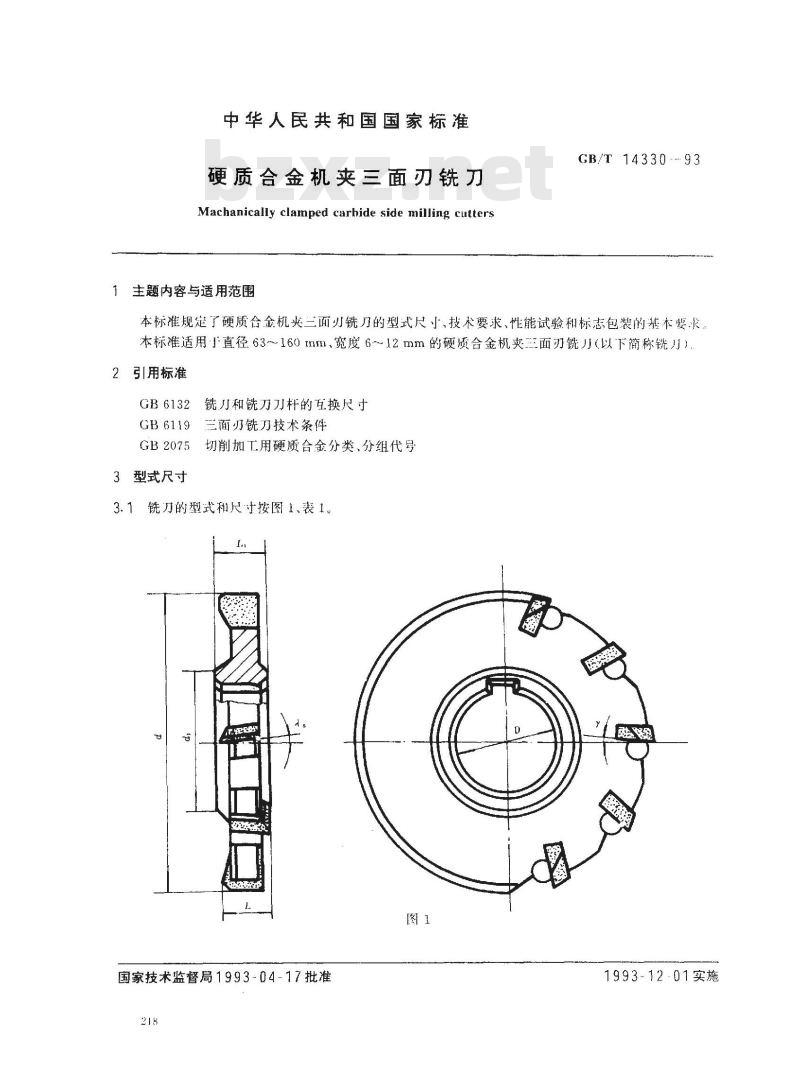

3.1铣刀的型式和尺寸按图1、表1。图1
国家技术监督局1993-04-17批准218
1993-12-01实施
燕本尺寸
极限偏差
(js16)
英本尺寸
极限偏萃
GB/T14330-93
基本尺寸
3.2键樽的尺寸和极限偏差按GB6132。极限偏差
3.3铣刀乃片的型式和尺寸按本标准附录A（参考件)的规定。8
3.4铣乃的标记示例：铣刀外圆直径d=80mm，宽度L10mm.刀片分组代号P30的硬质合金机夹主面刃铣刀为：
铣刀80×10P30
4技术要求
GB/T14330
4.1饶刀刀片不得有裂纹、崩刃，其余零件不得有裂纹、刻痕、锈迹等影响使用性能的缺陷。4.2铣刀表面粗糙度的最大允许值按以下规定a．刀体内孔表面利支承端面：R.1.25um；h。刀片前面和后面：R,0.63μm。219

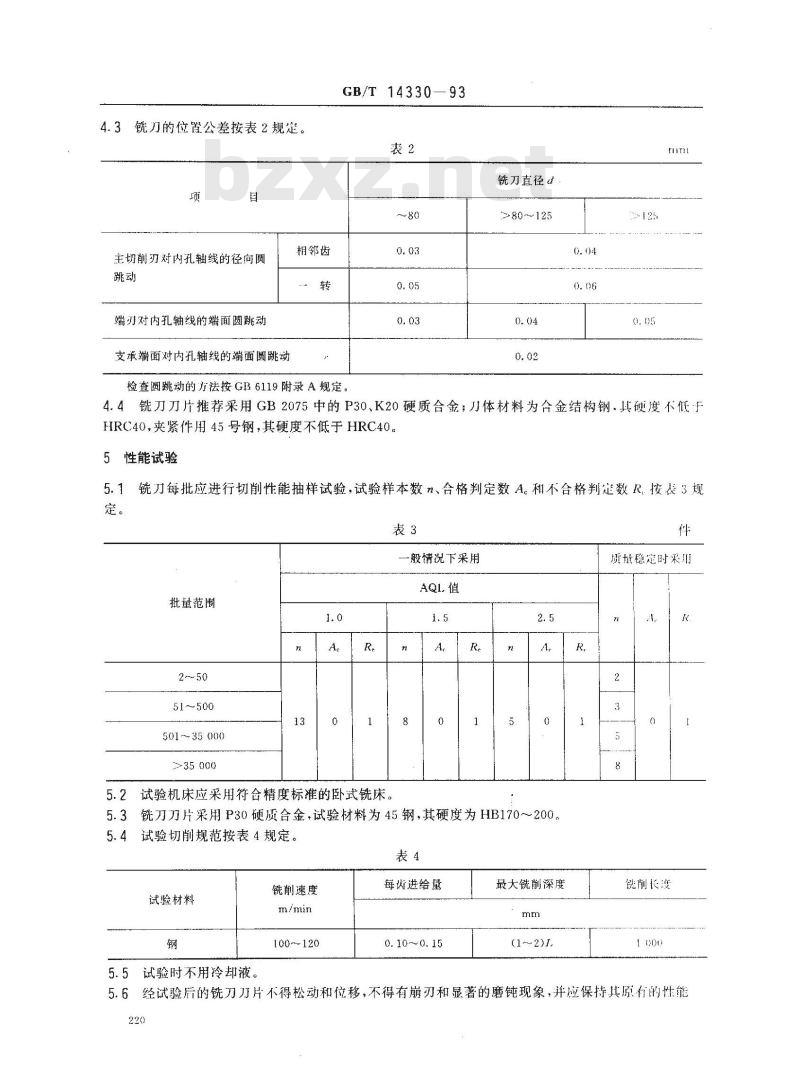

4.3铣刀的位置公差按表2规定。项
主切削刃对内孔轴线的径向圆
端为对内孔轴线的端面圆跳动
支承端面对内孔轴线的端面圆跳动相邻齿
GB/T14330-
检查圆跳动的方法按GB6119附录 A规定。93
铣刀直径d
≥80～125
4.4铣刀刀片推荐采用GB2075中的P30、K20硬质合金；刀体材料为合金结构钢其硬度不低-于HRC40，夹紧件用45-号钢，其硬度不低于HRC40。5性能试验
5.1铣刀每批应进行切削性能抽样试验，试验样本数n、合格判定数A。和不合格判定数R.按表3规定。
一般情况下采用
批量范围
51~500
501~35000
5.2试验机床应采用符合精度标准的卧式铣床AQI.值
5.3铣刀刀片采用P30硬质合金，试验材料为45钢，其硬度为HB170～200。5.4试验切削规范按表4规定。
试验材料
铣削速度
100～120
每齿进给量
0.10~～0. 15
最大铣削深度
(1～2)1.
质故稳定时采用
铣削长度
5.5试验时不用冷却液。
5.6经试验后的铣刀刀片不得松动和位移，不得有崩刃和显著的磨钝现象，并应保持其原有的性能220

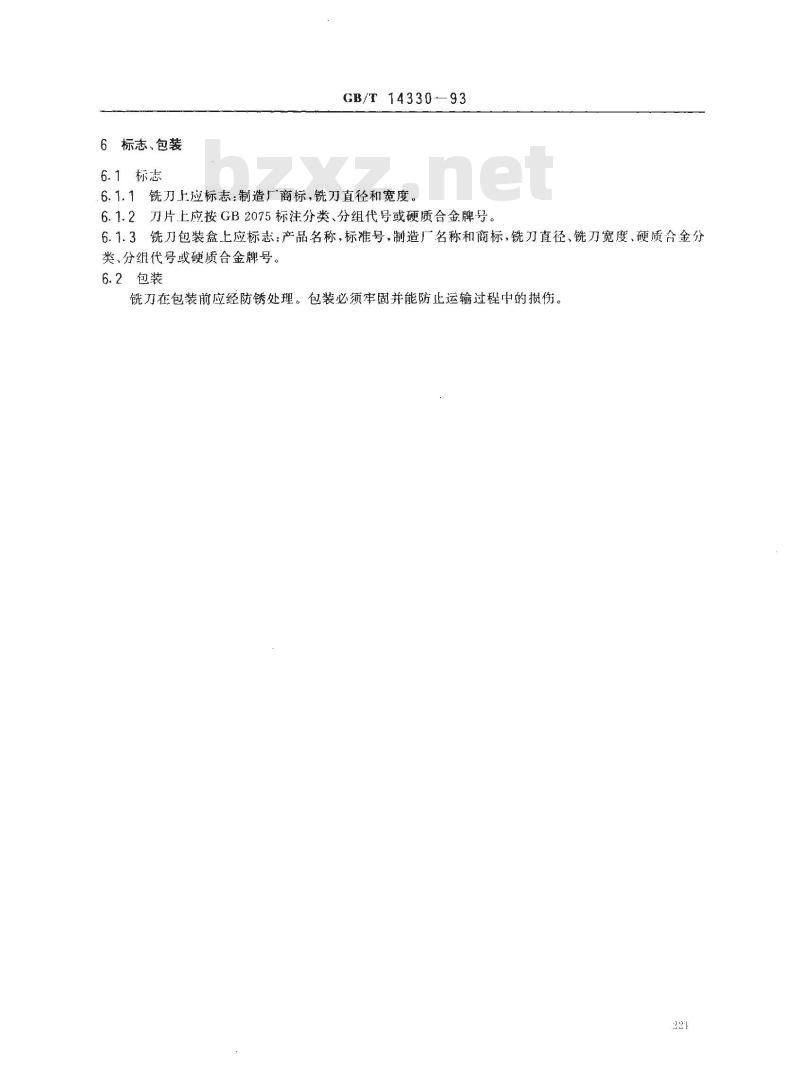

6标志，包装
6.1标志免费标准bzxz.net
GB/T 14330-—93
6.1.1铣刀上应标志：制造厂商标，铣刀直径和宽度6.1.2刀片上应按GB2075标注分类、分组代号或硬质合金牌号。6.1.3铣刀包装盒上应标志：产品名称，标准号，制造厂名称和商标，铣刀直径、铣刀宽度、硬质合金分类、分组代号或硬质合金牌号。6.2包装
铣刀在包装前应经防锈处理。包装必须牢固并能防止运输过程中的损伤。221
附加说明：
铣刀宽度
GB/T14330—93
附录A

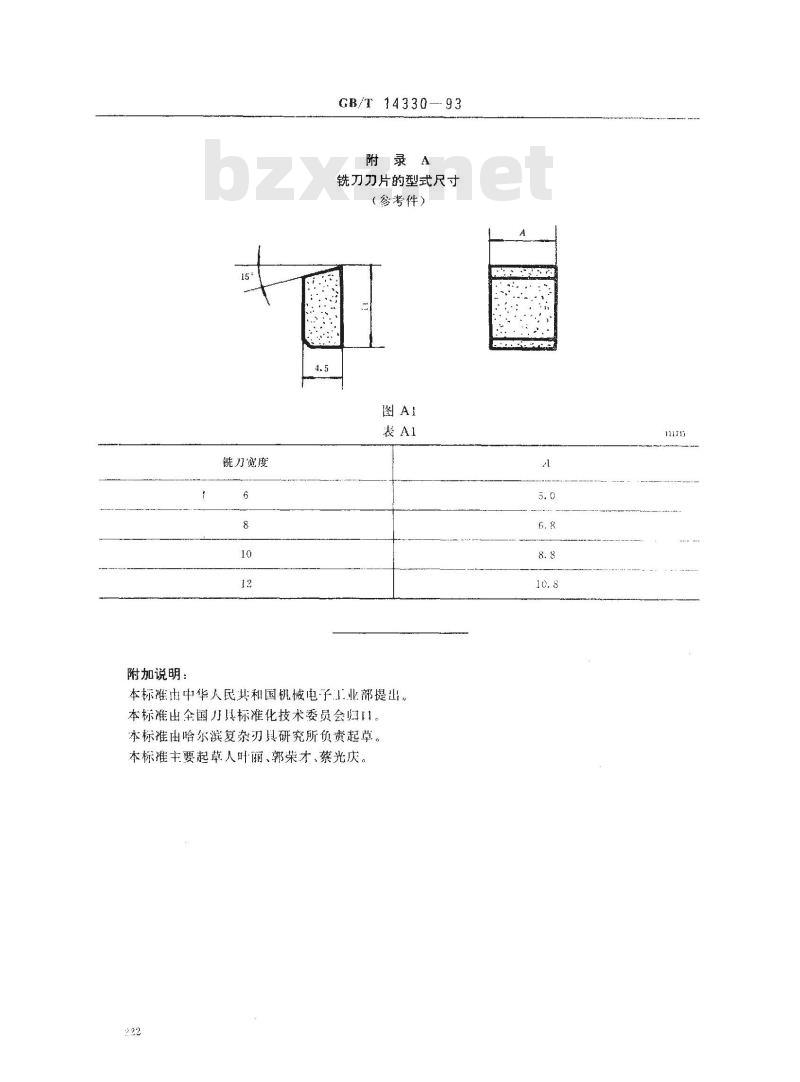

铣刀刀片的型式尺寸
（参考件）
本标准出中华人民共和国机械电子！业部提出。本标准出全国月具标准化技术委员会归目。本标准由哈尔滨复杂刃具研究所负责起草本标准主要起草人叶丽、郭荣才、蔡光庆。222
