【国家标准(GB)】 超精油石

中华人民共和国国家标准

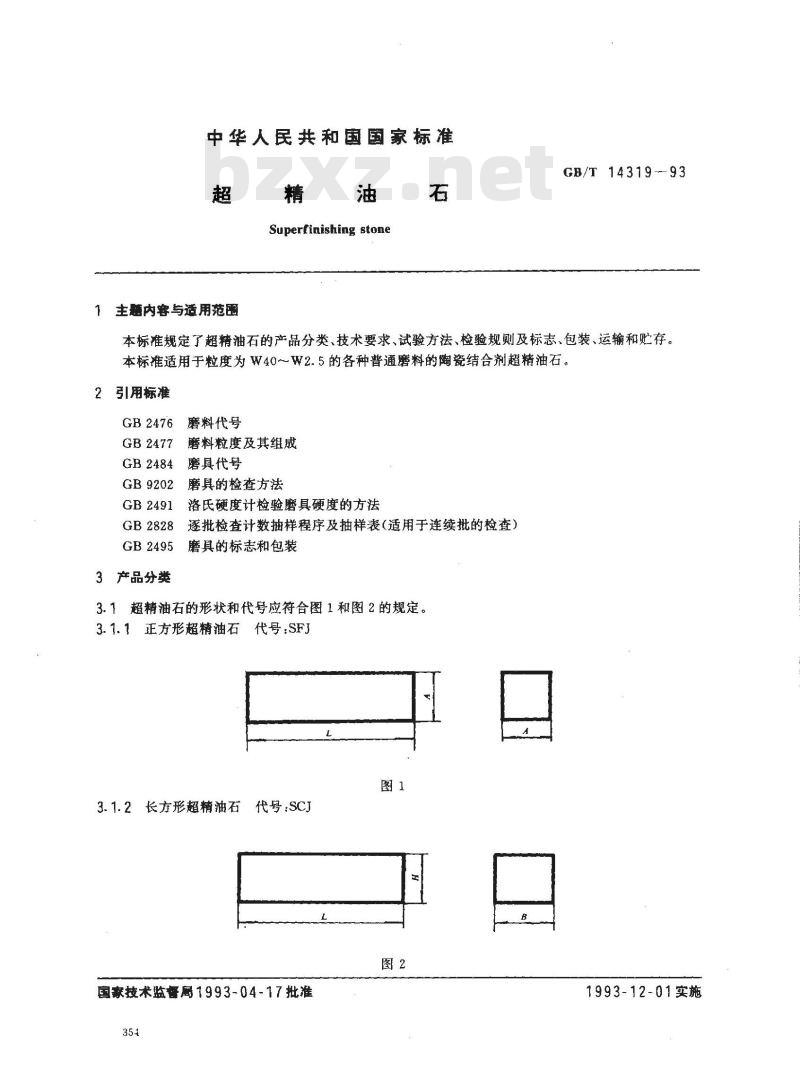

1主题内容与适用范围
Superfinishing stone
GB/T 14319--93
本标准规定了超精油石的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于粒度为W40～W2.5的各种普通磨料的陶瓷结合剂超精油石。2引用标准
GB2476磨料代号
GB 2477
GB2484
GB9202
GB2491
GB 2828
GB2495
3产品分类
磨料粒度及其组成
磨具代号
磨具的检查方法
洛氏硬度计检验磨具硬度的方法逐批检查计数抽样程序及抽样表（适用于连续批的检查）磨具的标志和包装
3.1超精油石的形状和代号应符合图1和图2的规定。3.1.1正方形超精油石
代号：SFJ
3.1.2长方形超精油石
代号：SCJ
国家技术监督厨1993-04-17批准354
1993-12-01实施

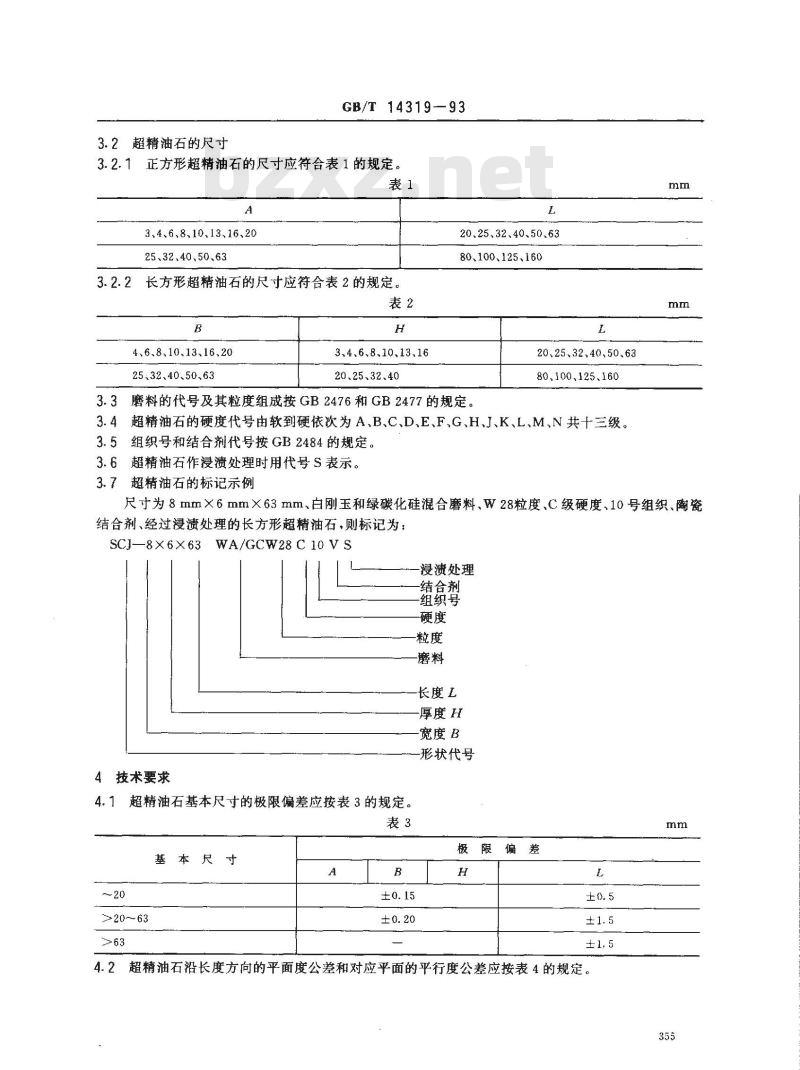

3.2超精油石的尺寸
GB/T 14319-93
3.2.1正方形超精油石的尺寸应符合表1的规定。表1
3、4、6、8、10、13、16、20bzxZ.net
25、32、40、50、63
长方形超精油石的尺寸应符合表2的规定。表2
4、6、8、10、13、16、20
25、32、40、50、63
3、4、6、8、10、13、16
20、25、32、40
20、25、32、40、50、63
80、100、125、160
20、25、32、40、50、63
80,100,125、160
3.3磨料的代号及其粒度组成按GB2476和GB2477的规定。3.4超精油石的硬度代号由软到硬依次为A、B、C、D、E、F、G、H、J、K、L、M、N共十三级、3.5组织号和结合剂代号按GB2484的规定3.6超精油石作浸渍处理时用代号S表示。3.7超精油石的标记示例
尺寸为8mm×6mm×63mm、白刚玉和绿碳化硅混合磨料、W28粒度、C级硬度、10号组织、瓷结合剂、经过浸渍处理的长方形超精油石，则标记为：SCJ—8× 6 X 63
4技术要求
WA/GCW28 C 10 V S
浸溃处理
结合剂
组织号
长度L
厚度H
宽度B
形状代号
4.1超精油石基本尺寸的极限偏差应按表3的规定。表3
基本尺寸
>20～63
4.2超精油石沿长度方向的平面度公差和对应平面的平行度公差应按表4的规定。mm
>20～63
4.3超精油石的外观
GB/T14319-93
平面度公差
4.3.1超精油石的外观应整洁，色泽一致。4.3.2超精油石不得有裂纹、铁斑、黑心、发泡、夹杂。平行度公差

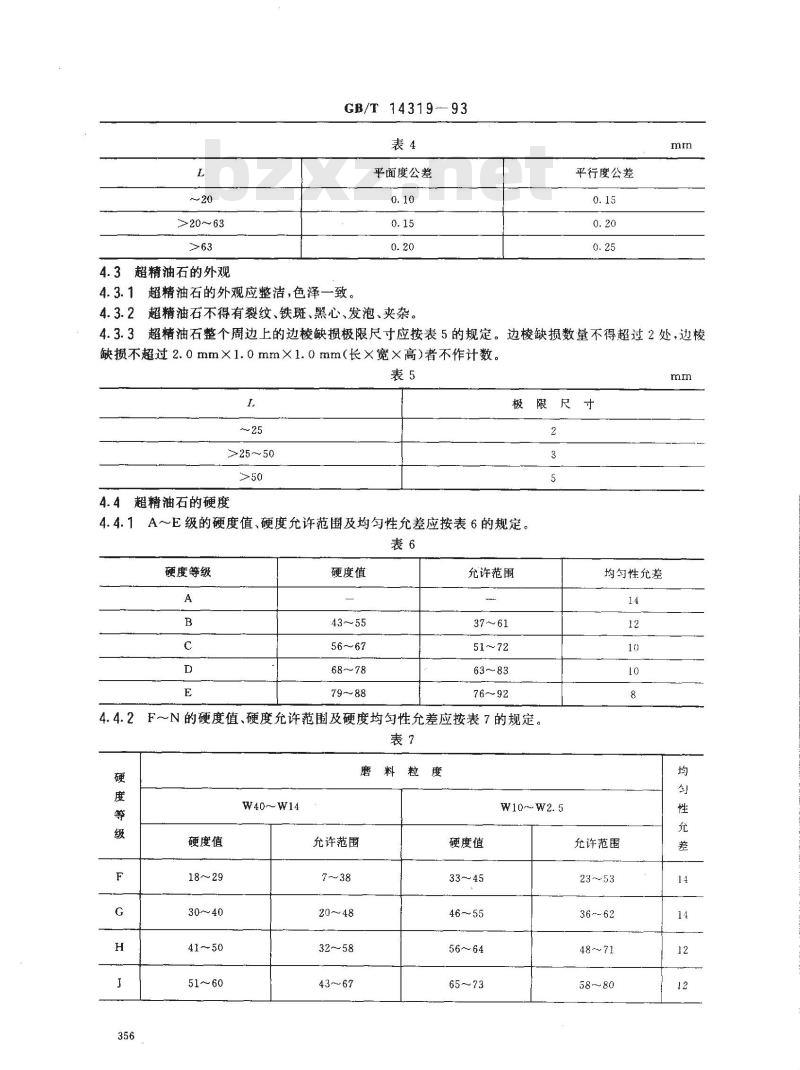

4.3.3超精油石整个周边上的边棱缺损极限尺寸应按表5的规定。边棱缺损数量不得超过2处，边棱缺损不超过2.0mm×1.0mm×1.0mm长×宽×高）者不作计数。表5
>25～50
4.4超精油石的硬度
极限尺寸
4.4.1A～E级的硬度值、硬度允许范围及均匀性允差应按表6的规定。表6
硬度等级
硬度值
允许范围
F~~N的硬度值、硬度允许范围及硬度均匀性允差应按表7的规定。表７
磨料粒度
W40W14
硬度值
允许范围
硬度值
均勾性允差
允许范围
36~~62
5试验方法
硬度值
W40~W14
GB/T14319—93

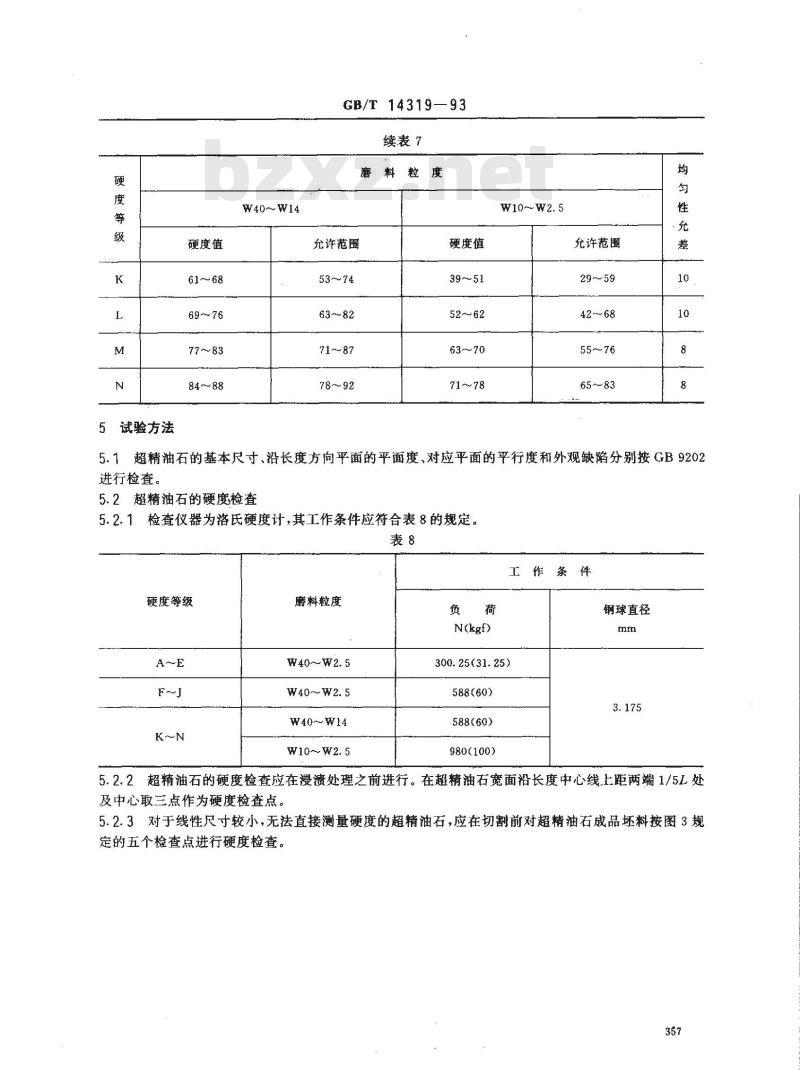

续表7
磨料粒度
充许范围
71~~87
硬度值
63～70
充许范围
5.1超精油石的基本尺寸、沿长度方向平面的平面度、对应平面的平行度和外观缺陷分别按GB9202进行检查。
5.2超精油石的硬度检查
5.2.1检查仪器为洛氏硬度计，其工作条件应符合表8的规定。表8
工作条件
硬度等级
磨料粒度
W40~~W14
N(kgf)
300.25(31.25)
588(60)
588(60)
980(100)
钢球直径
5.2.2超精油石的硬度检查应在浸溃处理之前进行。在超精油石宽面沿长度中心线上距两端1/5L处及中心取三点作为硬度检查点。5.2.3对于线性尺寸较小，无法直接测量硬度的超精油石，应在切割前对超精油石成品坏料按图3规定的五个检查点进行硬度检查。357
5.2.4检查方法按GB2491。
6检验规则
超精油石的硬度全检。
GB/T14319-93

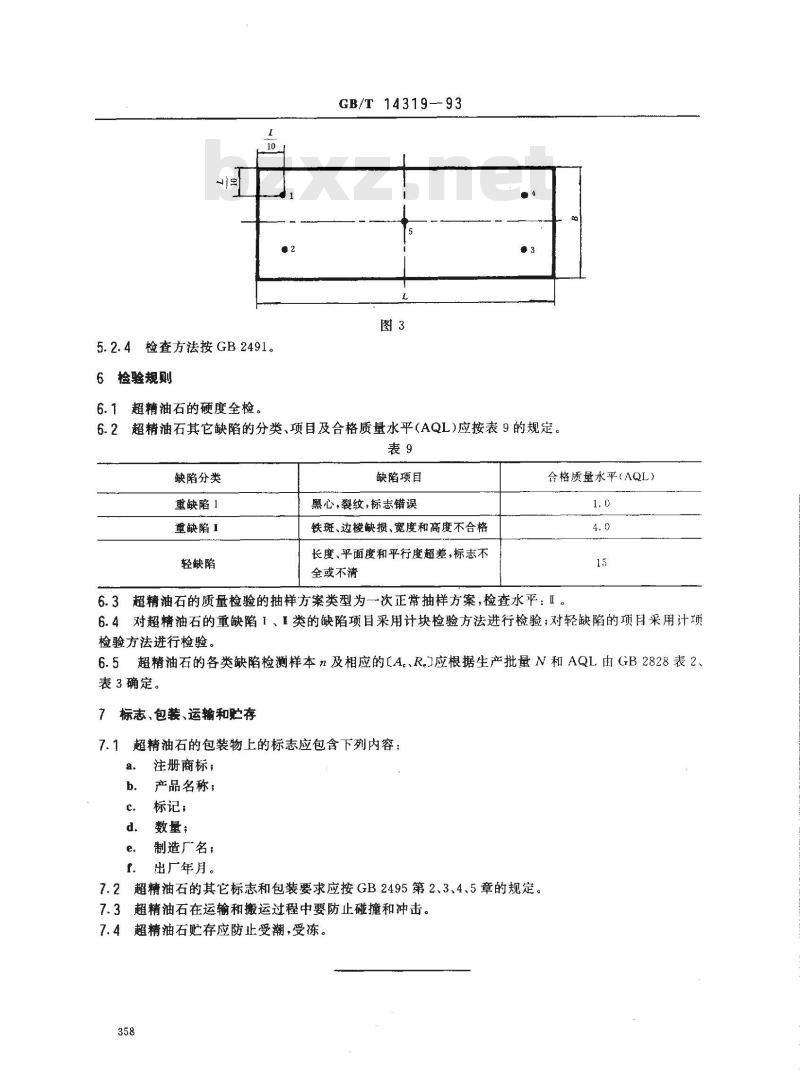

超精油石其它缺陷的分类、项目及合格质量水平(AQL)应按表9的规定。6.2
缺陷分类
重缺陷1
重缺陷1
轻缺陷
缺陷项目
黑心，裂纹，标志错误
铁斑、边棱缺损、宽度和高度不合格长度、平面度和平行度超差，标志不全或不清
合格质量水平（AQL）
6.3超精油石的质量检验的抽样方案类型为一次正常抽样方案，检查水平：Ⅱ6.4对超精油石的重缺陷1、1类的缺陷项目采用计块检验方法进行检验；对轻缺陷的项目采用计项检验方法进行检验。
6.5超精油石的各类缺陷检测样本n及相应的［A.、R。J应根据生产批量N和AQL由GB2828表2、表3确定。
标志、包装、运输和贮存
超精油石的包装物上的标志应包含下列内容：a.
注册商标；
产品名称；
标记；
数量；
制造厂名；
出厂年月。
超精油石的其它标志和包装要求应按GB2495第2、3、4、5章的规定。7.2
超精油石在运输和搬运过程中要防止碰撞和冲击。超精油石贮存应防止受潮，受冻。358
附加说明：
GB/T14319-93
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部郑州磨料磨具磨削研究所归口。本标准由郑州磨料磨具磨削研究所负责起草。本标准主要起草人陈镒、莫壮南。359
