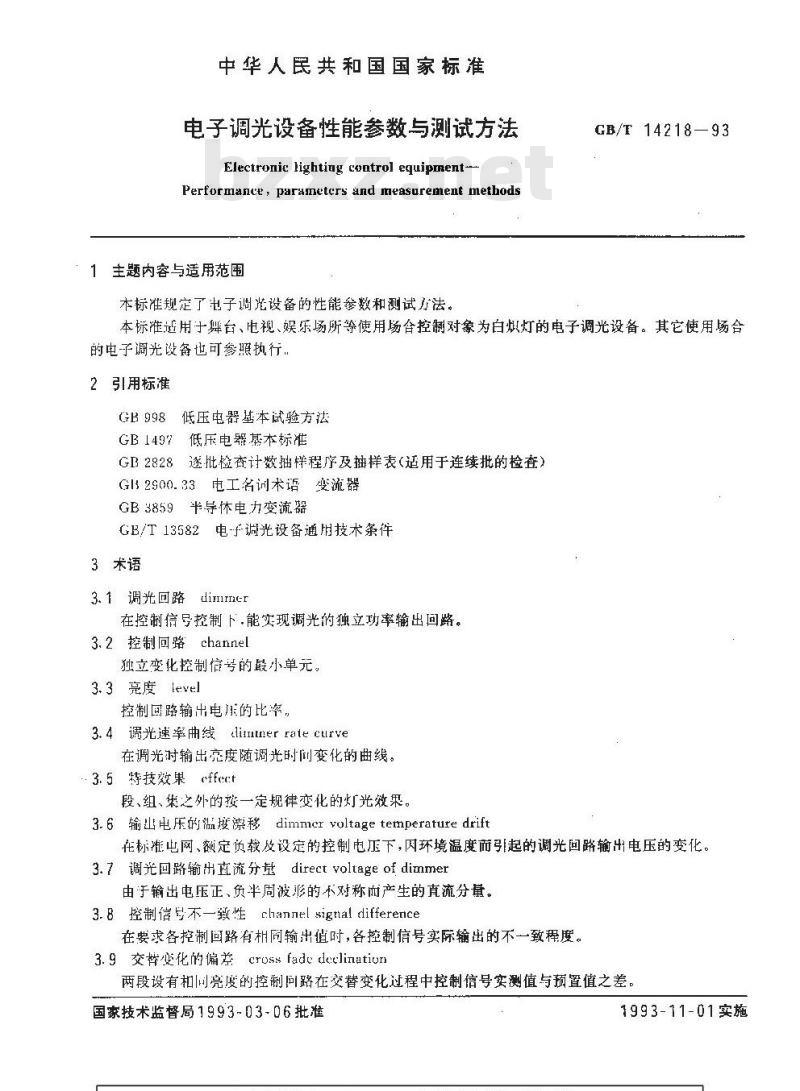

中华人民共和国国家标准
电子调光设备性能参数与测试方法Electronic lighting control equipirent--Performance,parameters and measurement methods1主题内容与适用范围
本标准规定了也子调光设备的性能参数和测试方法。GB/T 1421893
本标准适用十舞台、电视、娱乐场所等使用场合控制对象为白烘灯的电子调光设备。其它使用场台的电子调光设备也可参照执行.
2引用标准
低压电器基本试验方法
GB 998
GB1497低压电器基本标准
GB2828遂批检查计数抽样程序及抽样表（适用于连续批的检查）GB2S00.33电工名词术语变流器
GB3859半导体电力变流器
GB/T13582电-F-调光设备通用技术条件3术语
3.1调光回路ditr
在控制信号控制下,能实现调光的独立功率输出回路。3.2 控制回路channel
独立变化控制信号的最小单元。3.3亮度level
控制回路输出电压的比率，
3.4调光速率曲线itntner rate curve在调光时输出京度随调光时创变化的曲线，3.5特技效果cffert
段、组、集之外的按一定规律变化的灯光效果。3.6输山电乐的温度漆移dimnervoltagetemperaturedrift在标准出网、额定负载及设定的控制电压下，内环境温度而引起的调光回路输出电压的变化。3.7 调光回路输出直流分量 direct voltage of dimmer由于输出电压正、负半周波形的不对称而产生的直流分量。3.8控制信号不一致性channtel signal difference在要求各控制回路有相同输出值时，各控制信号实际输出的不一致程度。3.9交替变化的偏差crossfadedeelinatiun两段设有和同亮度的控制间路在交替变化过程中控制信号实测值与预置值之差，国家技术监督局1993-03-06批准1993-11-01实施

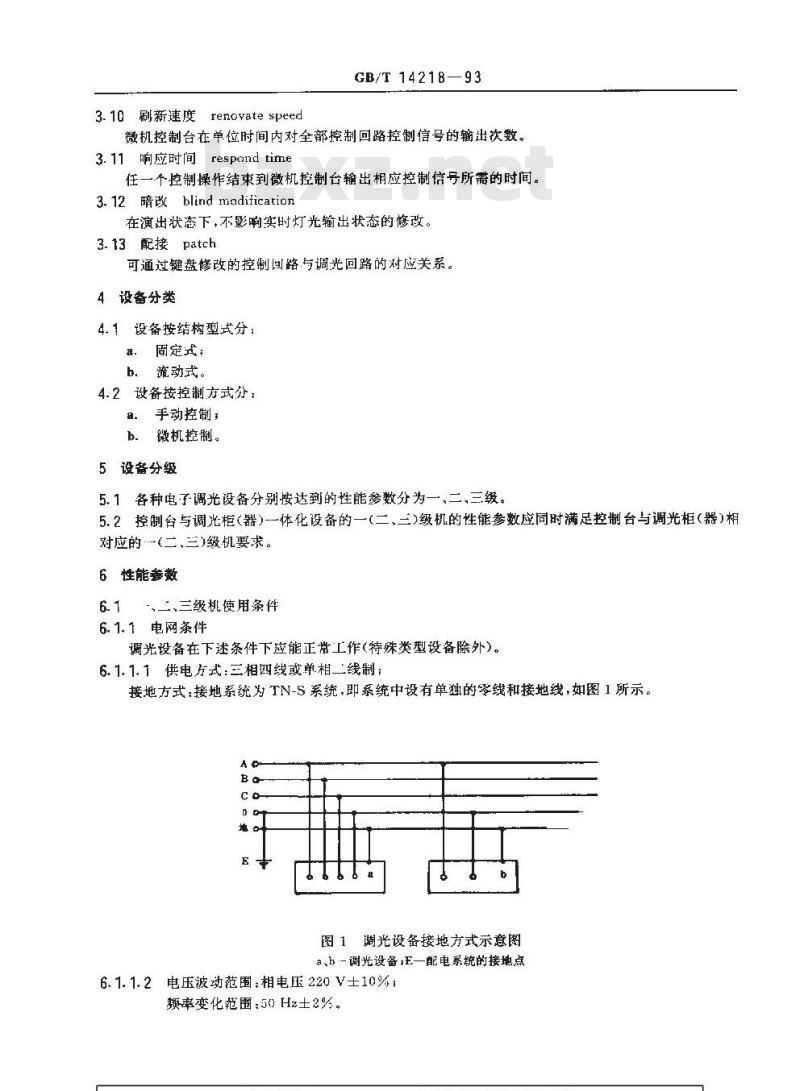

3.10刷新速度renovatespeed
GB/T 14218—93
微机控制台在单位时间内对全部控制回路控制信号的输出次数。3.11响应时间respondtime
任一个控制操作结束到微机控制台输出相应控制信号所需的时间。3.12暗改blindnadification
在演出状态下，不影响实时灯光输出状态的修改。3.13配接patch
可通过键盘修改的控制回路与调光回路的对应关系。4设备分类
4.1设备按结构型式分：
a．固定式：
b．流动式
4.2设备按控制方式分：
手动控制：
b机控制。
5设备分级
5.1各种电子调光设备分别按达到的性能参数分为一、二、三级。5.2控制台与调光柜（器）-一体化设备的一（二、二）级机的性能参数应同时满足控制台与调光柜（器）相对应的（二、兰）级机要求。
6性能参数
6.1、二、三级机使用条件
6.1.1电网条件
调光设备在下述条件下应能正常工作（特殊类型设备除外）。6.1.1.1供电方式：三相四线或单相二线制：接地方式：接地系统为TN-S系统，即系统中设有单独的零线和接地线，如图1所示。AO
图1谢光设备接地方式示意图
a、h-调光设备,E一配电系统的接地点6.1.1.2电压波动范围:相电压220 V士10%频率变化范围50Hz士2%。

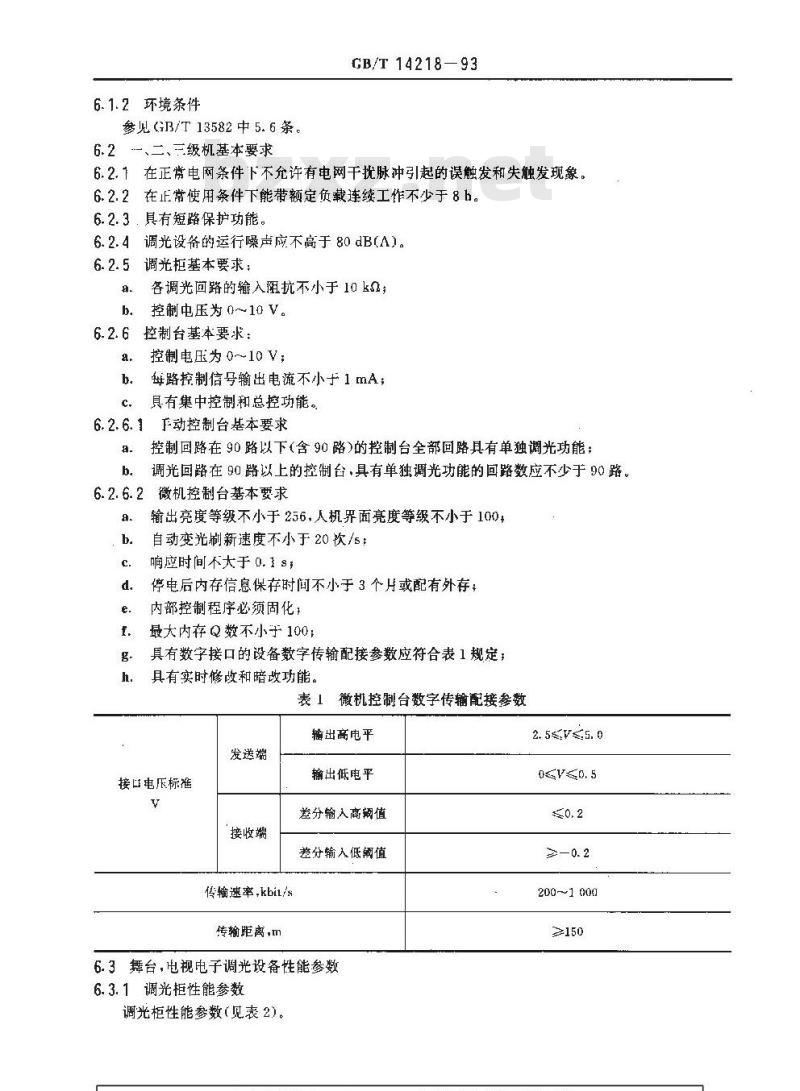

6.1.2环境条件
参见GB/T 13582中 5. 6 条。
-、二、三级机基本要求
GB/T 14218—93
6.2.1在正常电网条件下不允许有电网干扰脉冲引起的误触发和失触发现象。6.2.2在正常使用条件下能带额定负载连续工作不少于8h。6.2.3.具有短路保护功能。
调光设备的运行噪声应不高于80dB(A)。调光柜基本要求：
各调光回路的输入阻抗不小于10k;控制电压为0~10V。
控制台基本要求：
控制电压为0～10V；
每路控制信号输出电流不小于1mA；具有集中控制和总控功能。
6.2.6.1F动控制台基本要求
控制回路在90路以下（含90路）的控制台全部回路具有单独调光功能；b.
调光回路在90路以上的控制台，具有单独调光功能的回路数应不少于90 路。6.2.6.2微机控制台基本要求
输出亮度等级不小于256，人机界面亮度等级不小于100自动变光刷新速度不小于20/s：响应时间不大于0.1s；
停电后内存信息保存时间不小于3个月或配有外存；内部控制程序必须固化，
最大内存Q数不小于100
具有数字接口的设备数字传输配接参数应符合表1规定；具有实时修改和暗改功能。
微机控制台数字传输配接参数
箍出高电平
发送端
接口电标准
接收端
传输速率，kbit/s
传输距离，m
输出低电平
差分输入高值
差分输入低值
6.3舞台，电视电子调光设备性能参数6.3.1调光柜性能参数
调光柜性能参数（见表2）。
2. 5≤V≤5. 0
200~1001
紊数及性能
输出电压不一致性
最大输出电压
最小输出电压
调光回路输出丘流分基
输出电压温度漂移
(t= 20 )
注：①为输出电压平均值
U.为输出电压有效值。
?:为温度变化绝对慎。
6.3.2控制台性能参数
6.3.2.1微机控制台性能参数
GB/T 14218—

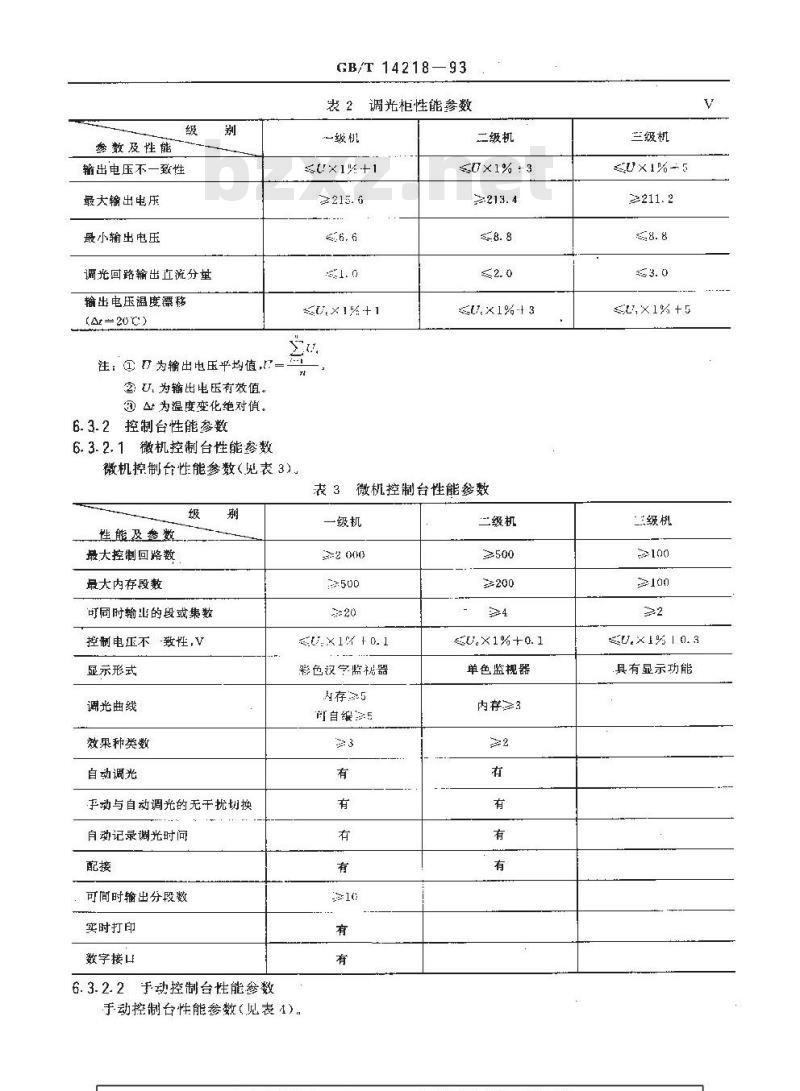

调光柜性能参数
一级机
$0×1/+1
微机控制台性能参数（见表3)）二级机
$D×1% :3下载标准就来标准下载网
×1%-+ 3
表 3微机控制台性能参数
性能及整数
最大控制回路数
最大内存段数
可同时输出的段或集数
控制电压不致性,V
显示形式
调光曲线
效果种类数
自动调光
严动与自动调光的无干扰切换
自动记录调光时问
可同时输出分段数
实时打印
数学接口
6.3.2.2于动控制台性能参数
一级机
G0.X1X +0.1
彩色汉学监视器
自缇5
于动控制台性能参数(见表4)
二级机
≥500
3U.X1%+0. 1
单色监视器
内存≥3
兰级机
SU×1%5
L,x1% +5
三级机
2U.X1% 10.3
具有显示功能
性能及参数
控制电压不--致性,V
交替变化偏差，V
预选场数
编组数
效果种类数
模拟显示
注：U.为控制电，
6.4观众厅调光设备性能参数
GB/T 14218—93

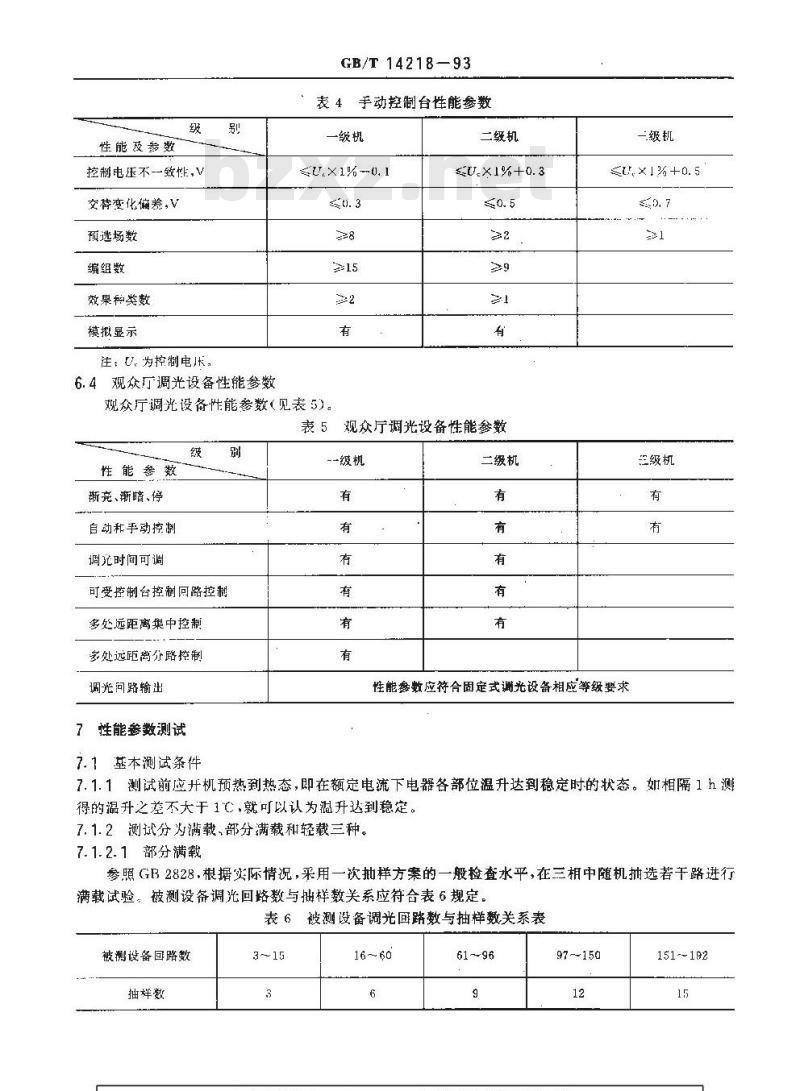

表4手动控制台性能参数
一级机
≤U.X1%-0. 1
观众厅调光设备性能参数（见表5）。二级机
≤U.X1%+0.3
表5观众厅调光设备性能参数
性能参数
新充、渐暗、停
自动和手动控制
调北时间可调
可受控制台控制回路控制
多处远距离集中控制
多处远距离分路挖制
调光问路输出
性能参数测试
7.1基本测试条件
一级机
二级机
一级机
su, ×1%+0. 5
三级机
性能参数应符合固定式调光设备相应等级要求7.1.1测试前应开机预热到热态，即在额定电流下电器各部位温升达到稳定时的状态。如相隔1 h测得的温升之差不大于1℃，就可以认为溢升达到稳定7.1.2测试分灼满载、部分满载和轻载三种。7.1.2.1部分满载
参照GB2828.根据实际情况，采用一次抽样方案的一般检查水平，在三相中随机抛选若干路进行满载试验，被测设备调光回路数与拙样数关系应符合表6规定。表6被測设备调光囤路数与抽样数关系表被测设备回路数
抽样数
151-192
7.1.2.2轻载
GB/T 14218—93
负载功率为额定功率的 0.025~0.05。7.1.3本标准规定的性能参数除单独指明以外，均在标准电网条件（相电压：220V士1.5%，频率：50.Hz士0.5%)和GB/T13582中5.6条规定的环境条件下测得，所用电压表，电流表精度不低于0.2级。
7.2 测试项月
7.2.1电网电压适应能力
7.2.1.1测试条件
a.部分满载；
b。A、B,C 三相均勾分配。
7.2.1.2测试方法
测试线路如图2所示；
调压器
谢压器
调压器
图2电网电压适应能力测试电路
R调光器负载，Y示波器探头
b.在相电压198 V、220 V、242 V下,测试抽样回路在运行2 h、5h和8h 后用示波器监视应能关灭，用有效值电压表测量，最大输出电压要求应不小于相电压的96%，以及在调光过程中应无闪炼和突跳现象。
7.2.2误触发和失触发
7.2.2.1测试条件
将两台调光器接在同一电网上：b.
电网阻抗不大于两台调光器的等值负载阻抗2的1%；部分满载。
7.2.2.2测试方法
测试线路如图3所示。
GB/T 14218—93
图3误触发和失触发测试线路
K1-被测调光器+K2一干扰源调光器M点分别接到A、B.C相线上被测回路随机抽样检测，抽样表见表6。负载阻抗Z按式(1)计算
式中：，、Z。分别为被测调光器和干扰源调光器的等值负载阻抗。d.当被测调光回路的控制角不为180°时其中输出电压30V157V、200V为必测点），改变卡拢源调光器的控制角，同时用示波器进行波形拍照测试，谢光回路控制角的偏离量应不大于5°，当被测调光回路的控制角为180°时，用示波器观案该调光回路的输出端，不应有误触发现象。7.2.3负载能力
7.2.3.1额定负载
在部分满裁情况下，按表6抽样比例随机抽取若干回路，带额定负载进行温升试验，具体测试条件及测试方法参照GB998中5.1.5.2条的规定执行，测试项目根据GB3859中5.10条的规定（见表7）。表7额定负载测试表
鼎管外壳
快速熔断器
镧母线的螺钉固定处
电阻元件
7.2. 3.2过载
极限温升，℃
45（裸铜）
55（有锯或铺的键层）
70（有银的镀层）
25(距外妻30 tm处的空气）
按表6抽样比例随机抽取若干回路，带120%额定负载通电2h，晶闸管等元器件各类温升应符合表允许范围。
7.2.4输出电压不一致性
7.2.4.1测试条件
采用适当量程的有效值电压表；轻载条件；
GB/T 14218 93
在25～~30V、140~130V及200~～210V中各选—点。7.2.4.2测试方法
测试线路如图4所示：
请光临
图 4输山电压测试电路
R一调光器负载：V有效值电压表用有效值电压表测量调光回路的输出端：测试结果应符合表2的规定。
最大输出电压 Umax
7.2. 5.1 测试条件
部分满载；
随机抽样检测，抽样表见表6。
7. 2. 5. 2
测试方法
测试线路如图4所示；
控制电压为最大时，用有效值表测量输出电压；测试结果应符合表2 规定。
最小输出电压Uruin
7. 2. 6. 1
试条件
7.2. 6. 2
部分满载，
随机抽样检测，抽样表见表6。
测试方法
测试线路如图4所示；
通过示波器观察输出电压波形，确定最小输出电压点，并用有效值表读数：测试结果应符合表 2 规定。
过载短路保护
7.2.7.1测试条件
交流试验电源可以是冲击发电机或电源变压器，电源空载电压的波形应基本上是正弦波，在所有的情况下电源应有足够人的短路容量以便对电器的额定短路参数（额定短路接通能力，额定短路分断能力等)进行验证试验；心，试验电路必须有一点接地，可以是短路连接点，电源中性点或其它任何适当的端点，但只允许选择其中的一点接地。
7.2.7.2测试方法
测试线路如图5所示：
GB/T 14218—93
歡光临
图5过载、短路保护测试电路
R负裁+A交流电流表;V一交流电压表b.除每次熔断后准备更换的零部件外，不应有妨碍它们连续使用的损伤。熔断体不应损坏到使其更换困难或者危及操作者的程度，也就是熔断体及其部件可以改变颜色或发生裂纹，但把它们从支持件或规定的标准试验架取出之前，应保持为整体。分断以后，指示器应能可靠指示。7.2.8温度漂移
7.2.8.1测试条件
用两只温度计或热电偶，将它们均匀放置在被试电器的周围，距被试电器表面的水平距离约111.高度约为被测试电器高度的-半处；b，应保证温度计或热电偶免受外来气流，热辐射和温度急剧变化的影响周围空温度用各测量点读数的平均值表示。7.2.8.2测试力法
在额定负载F，将被测调光回路的输出电压设置为U人为提高设备周界温度，△t=20C：测升温后1h的输山电压U,U-UU,U至少应选三点进行测量，共中157V点为必测点。7.2.9，调光国路输出直流分景
7.2.9.1测试条件
轻载：
用适当量释的直流平均值电压表测量。7.2.9.2测试方法
测试线路如率6所示：
网光临
图6调光回路输出直流分量的测试电路R负载自炽打),D直流二极管：V—平均值电压表;K一双向闸刀分别在输出电压有效值为～50V、130~180V和200～220V内选取若干点测量R两端正h.
负半波的直流电平均值z和其输出直流分量即为AU=z-其中27V、40V130V175V、200V、205V为必测点。
7.2.10调光过程中交替变化的偏差7. 2. 10. 1 测试条件
选用适当量程直流电压表。
7.2.10.2测试方法
GB/T 14218—93
。段与段交替变化过程中，在两段设置的亮度为同一值，测试在整个调光过程中，控制电压的最大偏离值与原设置值之差，即为调光过程控制信号调光偏老的量度！分别以5V、7.5V和10V作为测试点，在所设置的控制回路的输出端测试调光过程交替变b.
化的偏差；
c、测试结果应符合表3、表4的规定。7.2.11控制信号不一致性
在同一总控控制下，采用直流电压表测每回路控制电压（测试点为2.5V、5V、7.5V、10V四点),测试结果应符合表 3、表 4 的规定7.2.12串行传输
在所有测试中，所用电压表、电流表及电压源均应具有0.2级或以上的精度。在发送端测试时.其输入端应有稳定的逻辑状态输入（\1\或\0\）。7.2.12.1发送开路
按图7测试线路，应达到如下指标：输\1\:|U,|≤6.0 V,|U|≤6.0 V,[Ua|≤6. V输入\o\: |U≤6. 0 V, |U|≤6. 0 V, |U|≤6. 0 V图7发送端开路测试线路
V-电压表.b—测试端
7.2.12.2发送端负载
按图8测试线路，应达到如下指标：输人\1\:2. 0 V≤|U,120. 5|U。1,lUn,i≤3.0 V输入\0\;2. 0 V≤|U, 1220. 510a1 , (0e, 1≤3. 0 VIU., 1-IU. II≤0. 4 V,IUo, -Ua./≤0. 4 V图8发送端负载测试线路
V-电压表：R—负载电阻（取R=50Q士1%)7.2.12.3发送端短路
按图9测试线路，应达到如下指标：GB/T 14218—93
输人1\，7.|≤150mA，1,/≤150mA输入\0\：1/150mA,11≤150mA图9发送端短路测试线路
A--电表
7.2.12.4接收端伏安特性
按图10测试线路，在U.（或）加上一10～十10V直流电压，测得电流值应在图11所示阴影范围内：
推收感
图10接收端伏安特性测试线路
G一电压源;A电流表；
a.b、一测试端
7.2.12.5接收端灵敏度
按图12接线，测得接受端灵敏度特性如图13所示。G
推收器
图12接收端灵敏度测试线路
G—电压源Um—电压值(取7V～+?V）7.2.12.6波特率
+200mV
图11伏安特性曲线图
量大操作范圈
交查区
图13灵敏度特性曲线图
U:值从a,b之H测得
GB/T 14218—93
按图14接线，令控制台发送数据ΦAAH，测得波形如图15，换算成波特率=1/T。-
图14波特率测试线路
Y一示波器输入端;A,B.C一发送端A.B.C-发送端
附加说明：
本标准由中华人民共和国文化部提出。本标准由浙江舞台电子技术研究所负责起草本标准主要起草人俞健、张霞、詹有根，鲁星、任林松图15波特率特性曲线图
T.—波形周期
