【国家标准(GB)】塑料膜和片润湿张力试验方法

本网站发布时间： 2024-07-28 05:59:14

GB/T14216-1993
已作废
　点击下载此标准

基本信息

标准号：
GB/T 14216-1993
标准名称：
塑料膜和片润湿张力试验方法
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1993-03-01
实施日期：
1993-10-01
作废日期：
2009-05-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
65.06 KB

手机扫码下载更方便

标准分类号

标准ICS号：
橡胶和塑料工业>>83.140橡胶和塑料制品
中标分类号：
化工>>合成材料>>G33塑料型材

关联标准

替代情况：
被GB/T 14216-2008代替
采标情况：
＝ISO 8296-87

出版信息

出版社：
中国标准出版社
页数：
平装16开，页数：5，字数：6千字
标准价格：
8.0 元
出版日期：
1993-10-01

其他信息

首发日期：
1993-03-01
复审日期：
2004-10-14
起草单位：
轻工部塑料加工应用科学所
发布部门：
国家技术监督局
主管部门：
中国轻工业联合会
相关标签：
塑料张力试验方法

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了塑料膜和片的润湿张力试验方法。本标准适用于塑料膜和片。不适用于表面与试验混合液起反应的材料。 GB/T 14216-1993 塑料膜和片润湿张力试验方法 GB/T14216-1993

标准内容

部分标准内容：

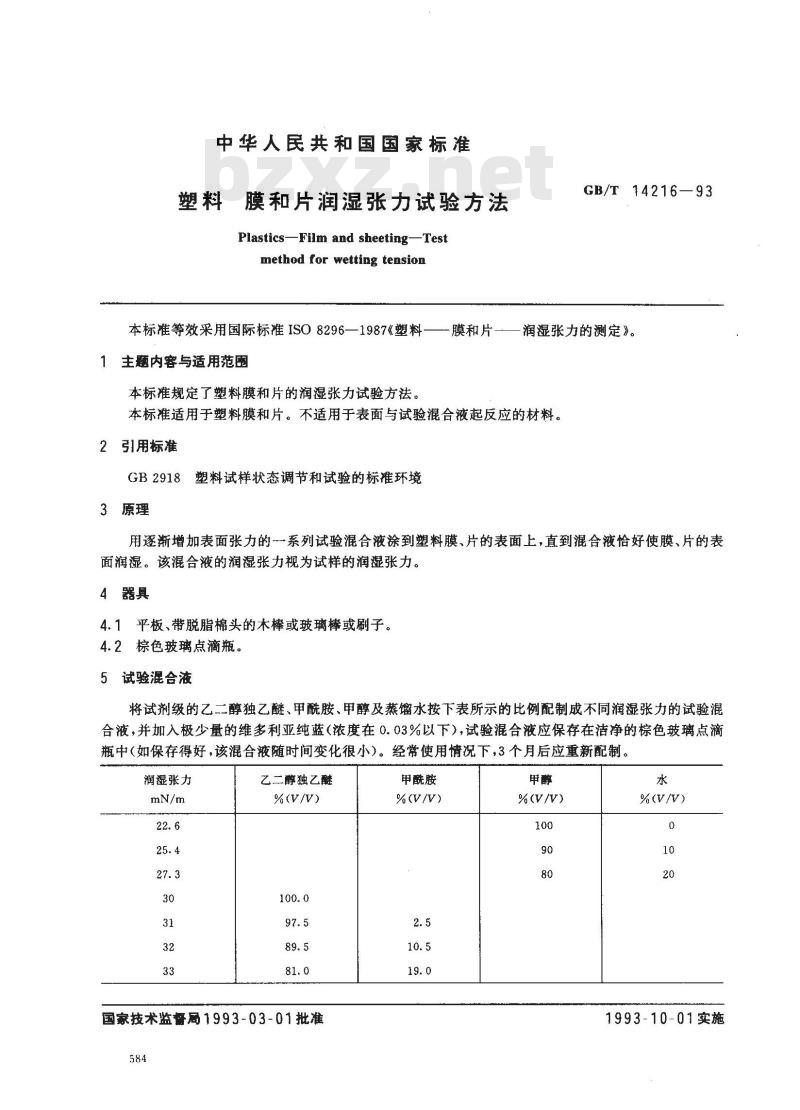

中华人民共和国国家标准
塑料膜和片润湿张力试验方法
Plastics-Film and sheeting-Testmethod for wetting tension
本标准等效采用国际标准ISO8296—1987《塑料—膜和片
1主题内容与适用范围
本标准规定了塑料膜和片的润混张力试验方法。GB/T 14216—93
润湿张力的测定》。
本标准适用于塑料膜和片。不适用于表面与试验混合液起反应的材料。2引用标准
GB2918塑料试样状态调节和试验的标准环境3原理
用逐渐增加表面张力的一系列试验混合液涂到塑料膜、片的表面上，直到混合液恰好使膜、片的表面润湿。该混合液的润湿张力视为试样的润湿张力。4器具
平板、带脱脂棉头的木棒或玻璃棒或刷子。4.2棕色玻璃点滴瓶。
5试验混合液
将试剂级的乙二醇独乙醚、甲酰胺、甲醇及蒸馏水按下表所示的比例配制成不同润湿张力的试验混合液，并加入极少量的维多利亚纯蓝（浓度在0.03%以下），试验混合液应保存在洁净的棕色玻璃点滴瓶中（如保存得好，该混合液随时间变化很小）。经常使用情况下，3个月后应重新配制。润湿张力
乙二醇独乙醚
%(V/V)Www.bzxZ.net
国家技术监督局1993-03-01批准584
甲酰胺
%(V/V)
%(V/V)
%(V/V)
1993-10-01实施

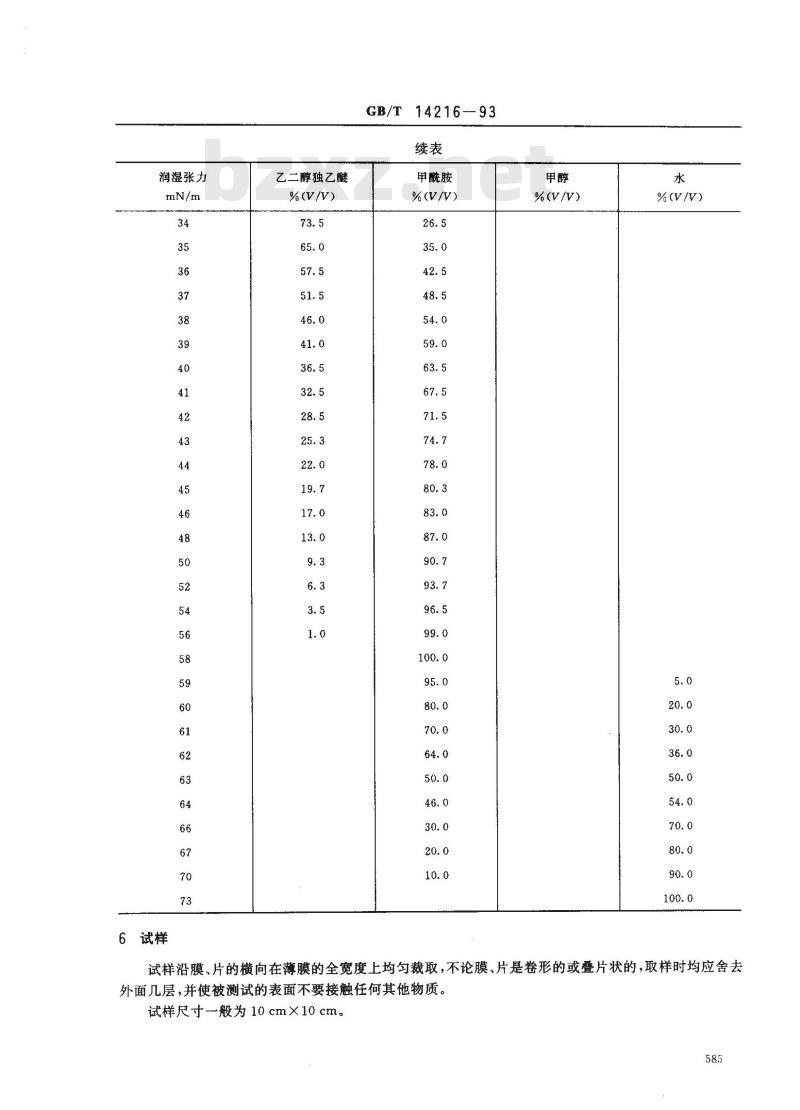

润湿张力
乙二醇独乙醚
%(V/V)
GB/T14216-93
甲酰胺
%(V/V)
%(V/V)
%(V /V)
试样沿膜、片的横向在薄膜的全宽度上均匀裁取，不论膜、片是卷形的或叠片状的，取样时均应舍去外面几层，并使被测试的表面不要接触任何其他物质。试样尺寸一般为10 cm×10 cm。585

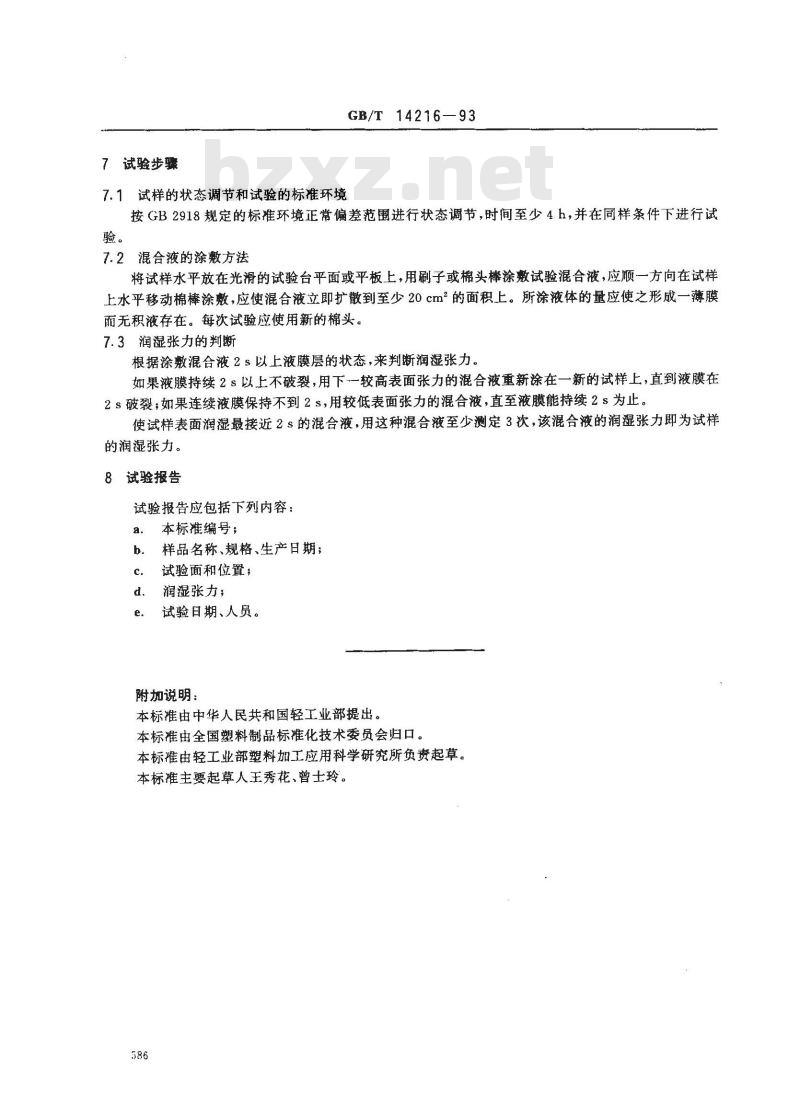

7试验步骤
7.1试样的状态调节和试验的标准环境GB/T 14216—93
按GB2918规定的标准环境正常偏差范围进行状态调节，时间至少4h，并在同样条件下进行试验。
7.2混合液的涂敷方法
将试样水平放在光滑的试验台平面或平板上，用刷子或棉头棒涂敷试验混合液，应顺一方向在试样上水平移动棉棒涂敷，应使混合液立即扩散到至少20cm的面积上。所涂液体的量应使之形成一薄膜而无积液存在。每次试验应使用新的棉头。7.3润湿张力的判断
根据涂混合液2s以上液膜层的状态，来判断润湿张力。如果液膜持续2s以上不破裂，用下一较高表面张力的混合液重新涂在一新的试样上，直到液膜在2s破裂；如果连续液膜保持不到2s，用较低表面张力的混合液，直至液膜能持续2s为止。使试样表面润湿最接近2s的混合液，用这种混合液至少测定3次，该混合液的润湿张力即为试样的润湿张力。
8试验报告
试验报告应包括下列内容：
本标准编号；
样品名称、规格、生产日期；
试验面和位置：
润湿张力；
试验日期、人员。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国塑料制品标准化技术委员会归口。本标准由轻工业部塑料加工应用科学研究所负责起草。本标准主要起草人王秀花、曾士玲。586
