- GB/T 13971-1992 紫外线气体分析器技术条件

【国家标准(GB)】 紫外线气体分析器技术条件
本网站 发布时间:
2024-07-28 09:23:22
- GB/T13971-1992
- 现行
标准号:
GB/T 13971-1992
标准名称:
紫外线气体分析器技术条件
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
1992-01-02 -
实施日期:
1993-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
302.88 KB
标准ICS号:
化工技术>>分析化学>>71.040.20实验室器皿和有中标分类号:
仪器、仪表>>物质成分分析仪器与环境监测仪器>>N53电化学、热化学、光学式分析仪器

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了紫外线气体分析器的技术要求、试验方法、检验规则、标志、包装、运输、贮存及仪器保证期。本标准适用于连续测定混合气体中某一组分的不分光紫外线气体分析器。本标准不适用于与仪器连接使用的样品处理系统或与仪器联用的记录仪、数据处理系统等。 GB/T 13971-1992 紫外线气体分析器技术条件 GB/T13971-1992

部分标准内容:
中国工业气体网121:535-31
ww.cngases.cd
MPTuJPuRmPTU

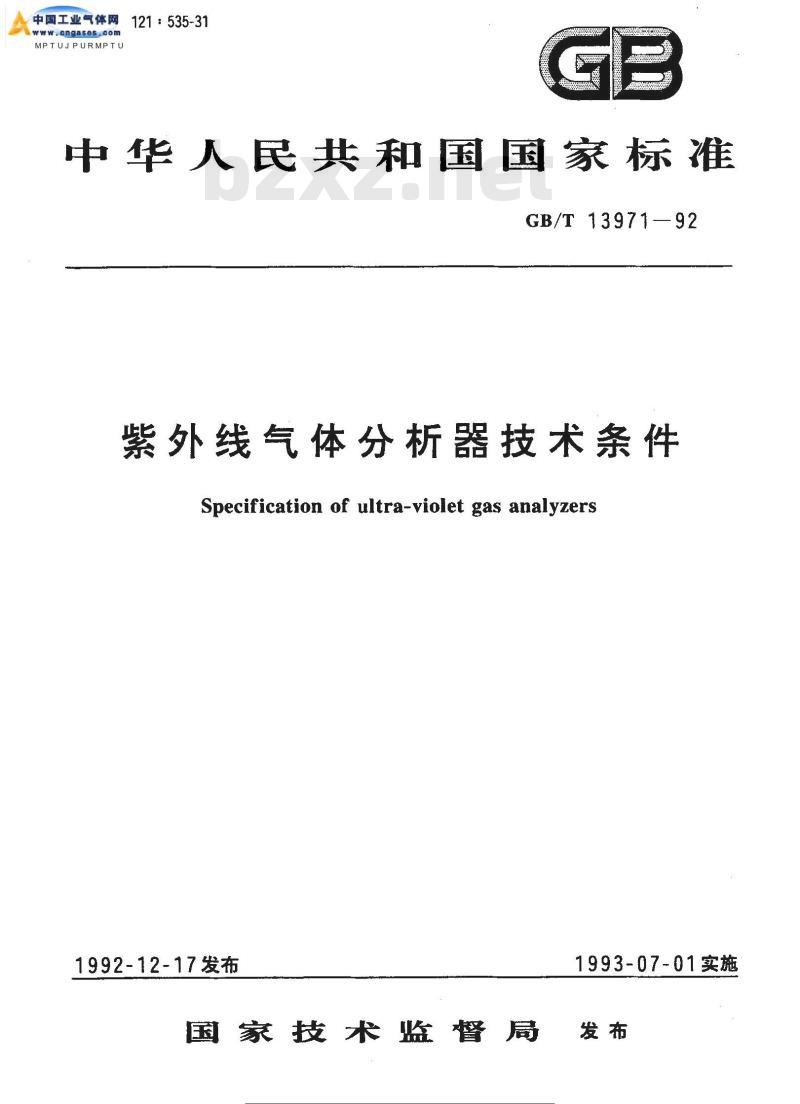

中华人民共和国国家标准
GB/T 13971—92
紫外线气体分析器技术条件
Specification of ultra-violet gas analyzers1992-12-17发布
1993-07-01实施
家技术蓝督局

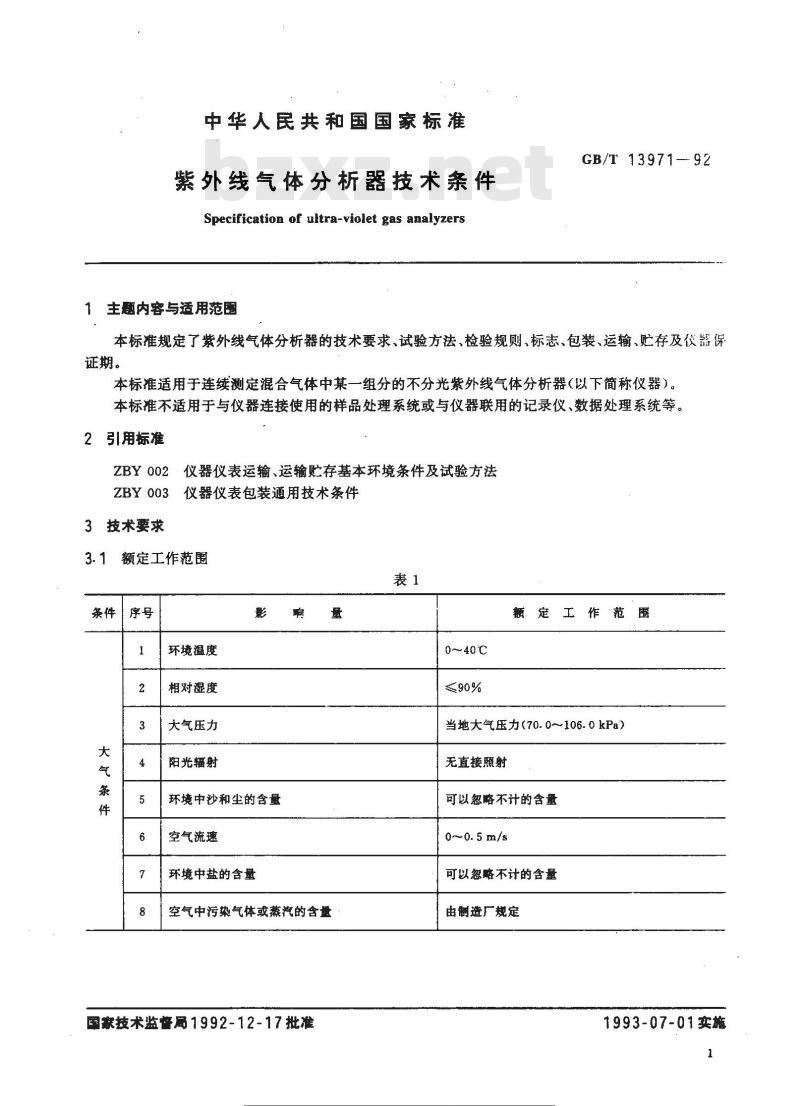

中华人民共和国国家标准
紫外线气体分析器技术条件
Specification of ultra-violet gas analyzers主题内容与适用范围
GB/T 13971—92
本标准规定了紫外线气体分析器的技术要求、试验方法、检验规则、标志、包装、运输、贮存及仪器保证期。
本标准适用于连续测定混合气体中某一组分的不分光紫外线气体分析器(以下简称仪器)。本标准不适用于与仪器连接使用的样品处理系统或与仪器联用的记录仪、数据处理系统等。2引用标准
ZBY002仪器仪表运输、运输贮存基本环境条件及试验方法ZBY003仪器仪表包装通用技术条件3技术要求
3.1额定工作范围
环境温度
相对湿度
大气压力
阳光辐射
环境中沙和尘的含量
空气流速
环境中盐的含量
空气中污染气体或蒸汽的含量
图家技术监督局1992-12-17 批准0~40℃
≤90%
额定工作范围
当地大气压力(70.0~106.0kPa)无直接照射
可以忽略不计的含量
可以忽略不计的含量
由制造厂规定
1993-07-01实施
标准零度效82c水标准行业资料免费下载条件」序号
工作位置
机械冲击
电源电压
电源频率此内容来自标准下载网
交流电源的失真1
GB/T 13971—92

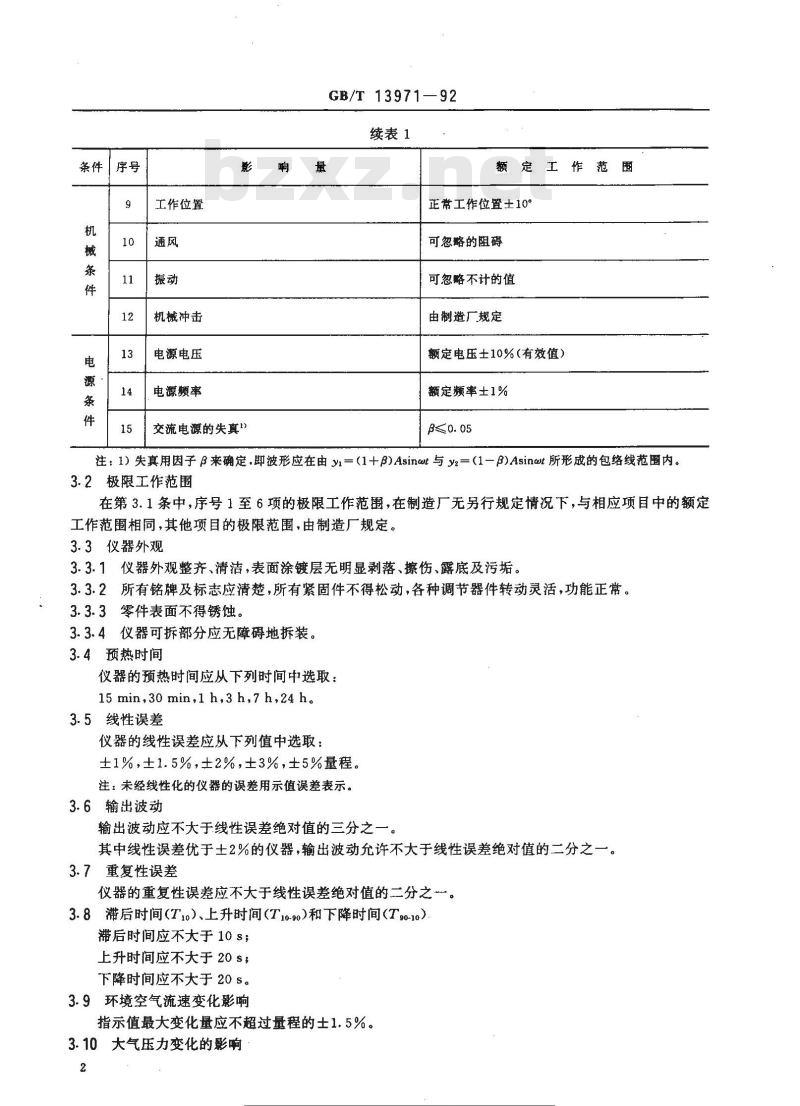

续表1
额定工作范围
正常工作位置土10°
可忽略的阻碍
可忽略不计的值
由制造厂规定
额定电压土10%(有效值)
额定频率士1%
β≤0.05
注:1)失真用因子β来确定,即波形应在由yi=(1+β)Asinwt与yz=(1-β)Asinat所形成的包络线范围内。3.2极限工作范围
在第3.1条中,序号1至6项的极限工作范围,在制造厂无另行规定情况下,与相应项目中的额定工作范围相同,其他项目的极限范围,由制造厂规定。3.3仪器外观
3.3.1仪器外观整齐、清洁,表面涂镀层无明显剥落、擦伤、露底及污垢。3.3.2所有铭牌及标志应清楚,所有紧固件不得松动,各种调节器件转动灵活,功能正常。3.3.3零件表面不得锈蚀。
3.3.4仪器可拆部分应无障碍地拆装。3.4预热时间
仪器的预热时间应从下列时间中选取:15 min,30 min,1 h,3 h,7 h,24 h。3.5线性误差
仪器的线性误差应从下列值中选取:±1%,±1.5%,±2%,±3%,±5%量程。注:未经线性化的仪器的误差用示值误差表示。3.6输出波动
输出波动应不大于线性误差绝对值的三分之一其中线性误差优于土2%的仪器,输出波动允许不大于线性误差绝对值的二分之一。3.7重复性误差
仪器的重复性误差应不大于线性误差绝对值的二分之~3.8滞后时间(T10)、上升时间(T10-90)和下降时间(T90-10)滞后时间应不大于10 s;
上升时间应不大于20s;
下降时间应不大于20 s。
3.9环境空气流速变化影响
指示值最大变化量应不超过量程的士1.5%。3.10大气压力变化的影响
标准零度叉08C各水标准行业资料免费下载GB/T 13971--92

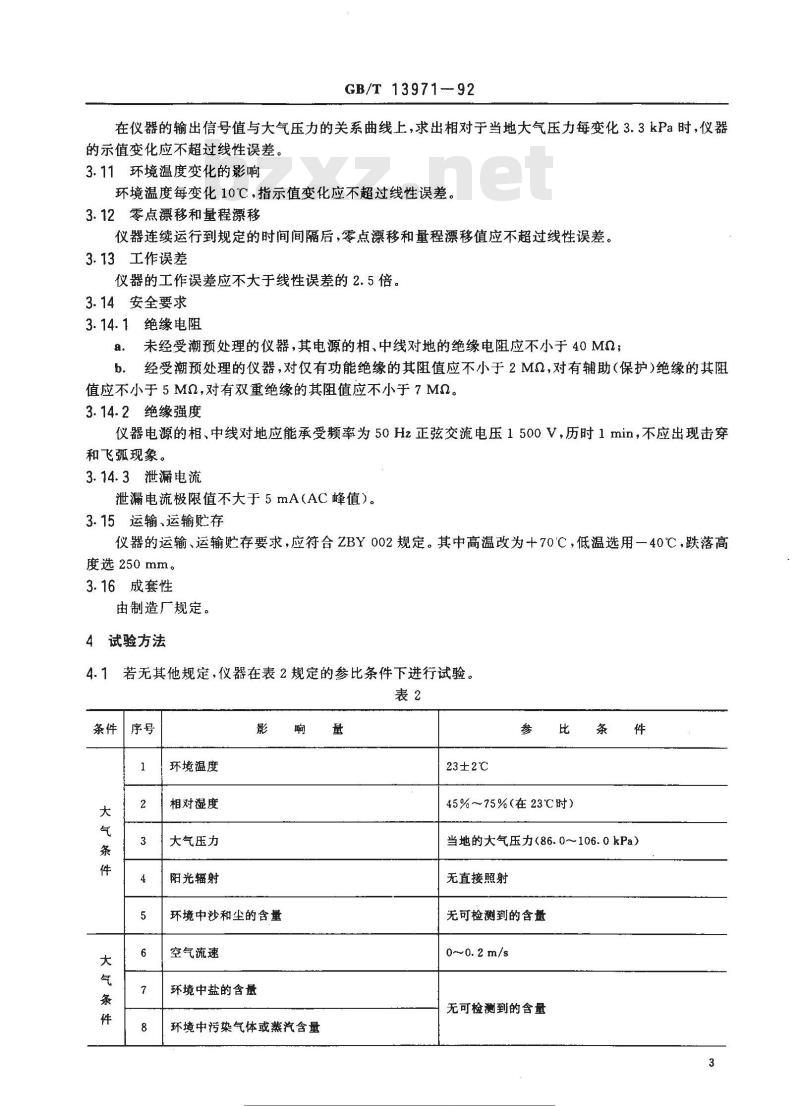

在仪器的输出信号值与大气压力的关系曲线上,求出相对于当地大气压力每变化3.3kPa时,仪器的示值变化应不超过线性误差。3.11环境温度变化的影响
环境温度每变化10℃,指示值变化应不超过线性误差。3.12零点漂移和量程漂移
仪器连续运行到规定的时间间隔后,零点漂移和量程漂移值应不超过线性误差。3.13工作误差
仪器的工作误差应不大于线性误差的2.5倍,3.14安全要求
3.14.1绝缘电阻
未经受潮预处理的仪器,其电源的相、中线对地的绝缘电阻应不小于40MQ;经受潮预处理的仪器,对仅有功能绝缘的其阻值应不小于2MQ,对有辅助(保护)绝缘的其阻b.
值应不小于5MQ,对有双重绝缘的其阻值应不小于7MQ。3.14.2绝缘强度
仪器电源的相、中线对地应能承受频率为50Hz正弦交流电压1500V,历时1min,不应出现击穿和飞孤现象。
3.14.3泄漏电流
泄漏电流极限值不大于5mA(AC峰值)。3.15运输、运输贮存
仪器的运输、运输贮存要求,应符合ZBY002规定。其中高温改为+70℃,低温选用一40℃,跌落高度选250mm。
3.16成套性
由制造厂规定。
4试验方法
若无其他规定,仪器在表2规定的参比条件下进行试验。表2
环境温度
相对湿度
大气压力
阳光辐射
环境中沙和尘的含量
空气流速
环境中盐的含量
环境中污染气体或蒸汽含量
标批要费xhoeo
23±2℃
國比饸条
45%~75%(在23℃时)
当地的大气压力(86.0~106.0kPa)无直接照射
无可检测到的含量
无可检测到的含量
正要费
工作位置
机械冲击
地源电压
电源频率
交流电源的失真
GB/T'13971-92

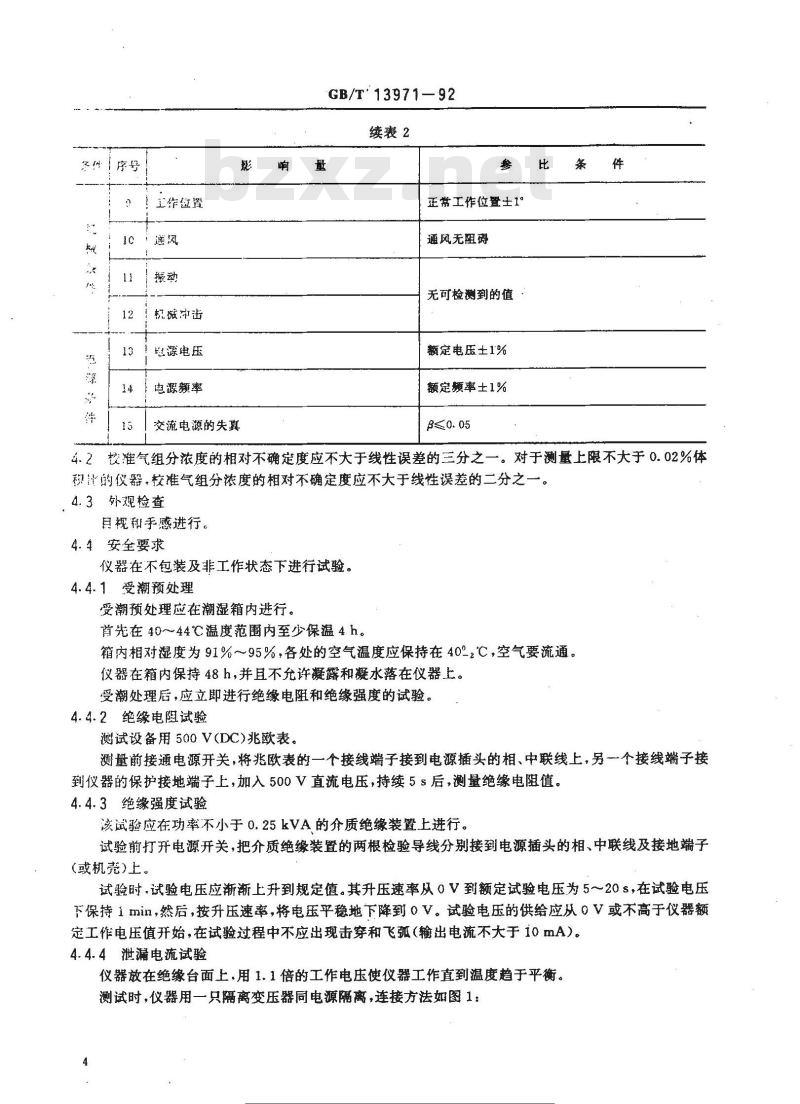

续表2
正常工作位置土1°
通风无阻碍
无可检测到的值
额定电压土1%
额定频率士1%
4.2校准气组分浓度的相对不确定度应不大于线性误差的三分之一。对于测量上限不大于0.02%体积比的仪器,校准气组分浓度的相对不确定度应不大于线性误差的二分之一。4.3外观检查
自视和手感进行。
4.4安全要求
仪器在不包装及非工作状态下进行试验。4.4.1受潮预处理
受潮预处理应在潮湿箱内进行。首先在4044℃温度范围内至少保温4h。箱内相对湿度为91%~~95%,各处的空气温度应保持在40°z℃,空气要流通。仪器在箱内保持48h,并且不允许凝露和凝水落在仪器上。受潮处理后,应立即进行绝缘电阻和绝缘强度的试验。4.4.2绝缘电阻试验
测试设备用500V(DC)兆欧表。
测量前接通电源开关,将兆欧表的一个接线端子接到电源插头的相、中联线上,另一个接线端子接到仪器的保护接地端子上,加入500V直流电压,持续5s后,测量绝缘电阻值。4.4.3绝缘强度试验
该试验应在功率不小于0.25kVA的介质绝缘装置上进行。试验前打开电源开关,把介质绝缘装置的两根检验导线分别接到电源插头的相、中联线及接地端子(或机壳)上。
试验时,试验电压应渐渐上升到规定值。其升压速率从0V到额定试验电压为5~20s,在试验电压下保持1min,然后,按升压速率,将电压平稳地下降到0V。试验电压的供给应从0V或不高于仪器额定工作电压值开始,在试验过程中不应出现击穿和飞弧(输出电流不大于10mA)。4.4.4泄漏电流试验
仪器放在绝缘台面上,用1.1倍的工作电压使仪器工作直到温度趋于平衡。测试时,仪器用一只隔离变压器同电源隔离,连接方法如图1:4
元体提理网eo
多不标化行业资料免费下实
GB/T 13971-92
1一隔离变压器,2一转换开关;3可触及导电部分:4--保护接地端子
施加的最高电压为仪器额定工作电压的1.1倍。利用转换开关2依次测量供电电源的每个级和机壳之间的泄漏电流。
4.5预热时间
仪器所有部件都达到参比温度时,接通仪器电源,与此同时连续地向仪器通入浓度为量程的75%~90%与测量范围下限浓度值之和(以下简称规定浓度)的校准气,用精度不低于0.5级的记录仪表记录仪器输出信号。
从仪器接通电源起,到记录线出现在30min内输出信号的偏差不大于所规定的重复性误差为止之前的时间为预热时间。
按公式(1)计算偏差:
8u = Amm A × 100%
式中:A -
一记录的最大值,
Amin—记录的最小值;
R-量程(以下 R值同义)。
注:试验过程中,在读数发生较大变化时,可调整零点使读数在刻度范围内。4.6零点谦移和量程漂移
该试验应在仪器开机达到制造厂规定的时间后开始。4.6.1零点漂移及量程漂移限定的时间应与使用目的相适应。时间应从下列数值中选取:15min,1h,3h,7h.24h,7d,30d,3个月,6个月,1年。4.6.2试验方法
向仪器通入零点校准气并把指示值调到量程的5%与测量范围下限浓度值之和处(以下简称规定处),记录读数为Ao1,再通入规定浓度的校准气,读数稳定后,读取读数为As1。如果大气压力变化会给仪器带来不可忽略的影响,则需记录此时的大气压力值。之后,仪器通零点校准气运行。仪器运行到规定的时间间隔后,读取零点读数为Ao2,再向仪器通入规定浓度的校准气后,读数为As2,并记录下大气压力值。对读取的读数进行压力影响修正后,AA=Ao2一A'o1,AS=A's2—A's(A'o1、Ao2、A'sI、A's2均为经压力影响修正的值)。则零点漂移3,按公式(2)计算:5
牌境网
光免费下壳
量程漂移s按公式(3)计算:
4.7线性误差
GB/T 13971-92
× 100%
AS - AA
×100%
(3)
用零点校准气和浓度为量程的98%~100%与测量范围下限浓度值之和的校准气分别通入仪器,校准好零点和满刻度之后,再依次通入至少三种浓度在有效范围内均匀分布的校准气,并记录通气后的实际读数。按照上述步骤重复三次。将三次试验中通入相同浓度时读取的实际读数取算术平均值,再将这些平均值与校准气浓度的关系描绘在坐标纸上,通过以上各点描绘出一条最吻合的曲线(校准曲线)。在有效范围上、下限间连接一条直线(规定直线),若校准曲线和规定直线间的最大偏差是△Amx,则线性按公式(4)计算:
注:①校准气可以用气体混合泵制备,也可以用钢瓶盛装。②对多量程或多组分仪器的每个量程的有效范围均应进行线性误差试验。A
A一读数,C。—有效范围下限值;C一浓度;C,一有效范围上限值
4.8重复性误差
(4)
用零点校准气通入仪器直到获得稳定读数.再通入规定浓度的校准气,直至获得稳定读数并记录。上述步骤重复六次。平均值为A,按公式(5)~(7)计算:A
标准专度文
(5)
设 d, =A, —A
则标准偏差 S 为:
相对标准偏差C为:
4.9输出波动
GB/T13971—92
X 100%
向仪器连续通入零点校准气后,把指示值调到规定处,持续5min,用不低于0.5级的蜂-蜂值电压表测定在此期间内随机的最大峰-峰值Am,重复三次,按公式(8)计算其平均值A。3
则输出波动8.按公式(9)计算:A
注:测量过程中如有外部电磁场,电源或机械振动等引起的尖峰则应重新测量。4.10滞后时间、上升时间和下降时间(8)
按制造厂规定的进样流量向仪器通入零点校准气,直至获得稳定的零点读数。再将规定浓度的校准气在规定的流量下通入仪器进样口,与此同时,用秒表测定由校准气注入进样口的瞬时起到指示值变化达到稳态振幅的10%及由10%升至90%处所需的时间。测定下降时间时,首先在仪器进样口通入规定浓度的校准气,直至读数稳定为止。之后,在仪器进样口通入零点气,用秒表测定指示值从稳态振幅的90%降至10%处所需的时间。上述测定结果存在争议时,可用记录仪根据记录纸纸速及图形确定滞后时间、上升时间和下降时间。
4.11环境空气流速变化的影响
在环境空气流速为0m/s条件下,向仪器连续通入规定浓度的校准气,直至获得稳定读数A。为止。再使空气流速为0.5m/s,持续到仪器有一稳定读数为A;,试验时间至少10min。该试验需对仪器的前、后、左、右四个方向分别进行。误差按公式(10)计算:A, - Ac
×100%
4.12大气压力变化的影响
(10)
把仪器安装在环境试验间内,该试验间的压力变化范围应符合如下规定压力在70.0~106.0kPa7
搬理区网e
业资料竞费下载
范围内士5%均匀可调。
GB/T 13971—92
连续地向仪器通入规定浓度的校准气,均匀地改变压力,分别测出相对当地大气压力每变化3.3kPa时仪器的示值。在试验压力范围(70.0~~106.0kPa)内,至少获取10个稳定的读数,做出指示值A与压力P的关系[Af(P)】曲线。4.13环境温度变化的影响
向仪器通入规定浓度的校准气,将环境试验室(箱)依次均匀地调节到给定的温度,升(降)温速率不大于1℃/min,在该温度下保温4h,分别测定仪器在23、0、40℃时仪器的示值。仪器的示值变化按公式(11)换算成校准气温度每变化10℃时的差值AAA (A - A) : 10
式中:A。—一环境温度等于参比温度(to)的仪器的示值;A环境温度在给定温度(t)下仪器的示值。则误差按公式(12)计算:
× 100%
4.14工作误差
(11)
(12)
仪器的工作误差用计算方法确定,在计算工作误差时,仪器的基本误差(如线性误差、重复性误差等)和与影响量有关的偏差可以看作部分误差,工作误差按公式(13)计算:8 =± 1.15
(13)
式(13)假设各项部分误差统计不相关,系数1.15保证计算结果在其极限工作条件下的置信概率为95%。
4.15运输、运输贮存试验
试验方法按ZBY002规定进行。
5检验规则
5.1每台仪器须经检验合格后方能出厂,并附有合格证书。5.2检验分出厂检验和型式检验
5.2.1出厂检验按本标准中第3.3、3.5、3.6、3.7、3.12、3.14.1a、3.14.2、3.16条进行;第3.4、3.8、3.13、3.14.3条抽检。
5.2.2在下列情况下进行型式检验:8.
试制的新产品,
产品在设计、工艺或使用材料作重大改变时;c.
同类型产品质量评比时;
d。产品停产一年以上,恢复生产时;e.
连续生产的产品每三年进行一次。5.2.3型式检验的仪器必须在出厂检验合格的产品中随机抽取。8
示批要费效
文水标批免费学
5.2.4抽样方案与判定规则
GB/T 13971—92
每次抽样二台,如试验结果有一台不合格则型式检验判为不合格。判定规则:
仪器型式检验应按本标准第3.3~3.16条进行,其中第3.14.1b条则在产品鉴定时进行。a.
第3.14条不合格为A类不合格;第3.3、3.5、3.6、3.7、3.12、3.13条不合格为B类不合格;其余b.
项目不合格则为C类不合格。
c.有个A类或B类不合格的产品即为不合格产品。d。C类不合格数不多于2个,同一C类不合格不得重复。6仪器的标志、包装、运输、贮存6.1仪器应在明显的位置标志下列内容:仪器的型号、名称及规格;
b.制造厂名称、商标;
仪器制造日期及编号。
6.2仪器包装按ZBY003中防潮、防震包装规定进行。6.3仪器包装箱应用油墨或油漆刷写下列标志:a.
仪器的型号、名称及规格;
制造厂名称;
包装箱体积:长×宽×高,mm;毛重和净重,kg;“精密仪器”,“向上”,“小心轻放”,“防潮”及相应的图案符号;收货单位及地址。
6.4随同仪器的技术文件至少包括:装箱清单;
附件备件清单;
产品合格证明书;
使用说明书。
6.5仪器在运输和贮存时必须防止受到剧烈冲击、雨淋、曝晒及辐射。6.6仪器的贮存
仪器应原箱存放保管,仓库环境温度为0~~40℃,相对湿度不大于85%,同时不应有引起仪器腐蚀及电气绝缘性能降低的有害物质存在。7仪器保证期
在用户遵守保管和使用规则的条件下,从制造厂发货之日起一年内,仪器因制造质量不良而发生损坏或不能正常工作时,制造厂应无偿地为用户修理仪器或更换零部件。附加说明:
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部北京分析仪器研究所归口。本标准由四川仪表九厂、北京分析仪器研究所负责起草。提理区网eoe
各炎标性行业资料完费下载
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
