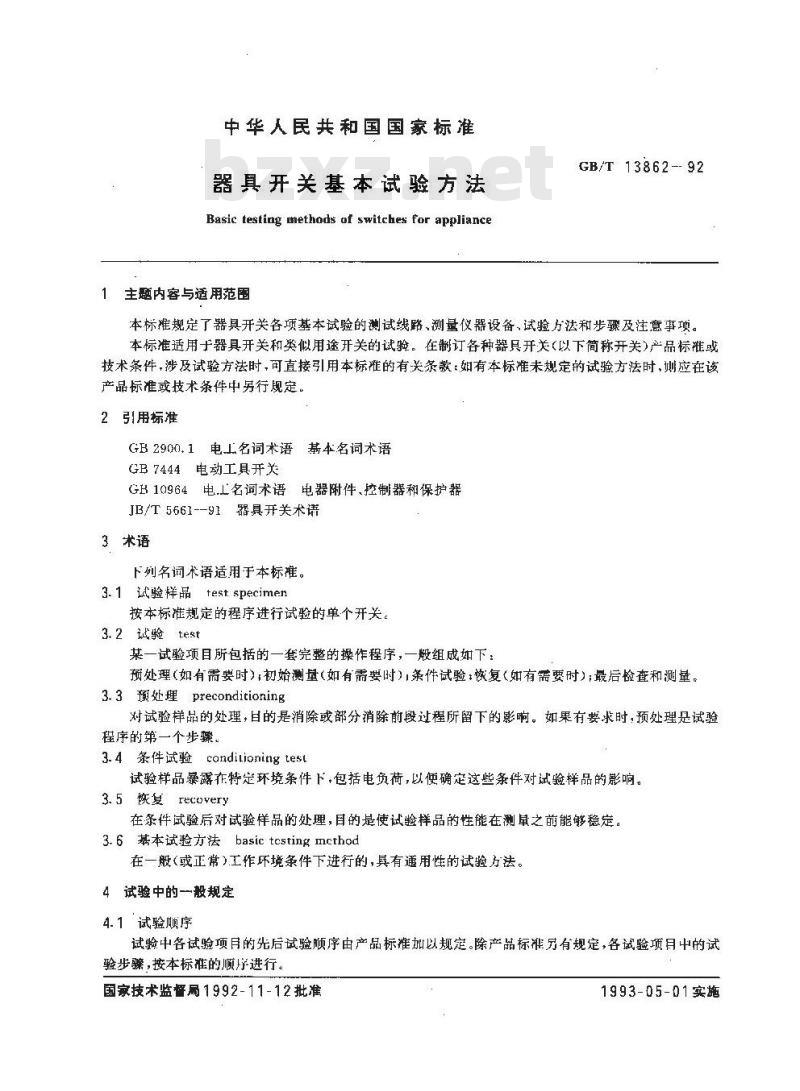

中华人民共和国国家标准
器具开关基本试验方法
Basic testing methods of switches for appliance1主题内容与适用范围
GB/T 13862-- 92
本标准规定了器具开关各项基本试验的测试线路、测量仪器设备、试验方法和步骤及注意事项。本标准适用于器具开关和类似用途开关的试验。在制订各种器具开关（以下简称开关）产品标准或技术条件，涉及试验方法时，可直接引用本标准的有关条款：如有本标准未规定的试验方法时，划应在该产品标准或技术条件中另行规定。2引用标准
GB2900.1电上名词术语基本名词术语GB7444电动工具开关
GB10964电.工名词术语电器附件、控制器和保护器JB/T5661--91器具开关术语
3术语
下列名词术语适用于本标准。
3.1试验样品test specimen
按本标准规定的程序进行试验的单个开关。3.2 试验 test
某一试验项目所包括的一套完整的操作程序，一般组成如下：预处理(如有需要时);初始测量(如有需要时)条件试验：恢复(如有需要时);最后检查和测量。3.3预处理preconditioning
对试验样品的处理，目的是消除或部分消除前段过程所留下的影响。如果有要求时,预处理是试骑程序的第一个步骤，
3.4条件试验canditioningtest
试验样品暴露在特定环境条件下，包括电负荷，以使确定这些条件对试验样品的影响。3.5恢复recovery
在条件试验后对试验样品的处理，目的是使试验样品的性能在测量之前能够稳定。3.6 基本试验方法basic testing mcthod在一般(或正常)工作环境条件下进行的,具有通用性的试验方法。4试验中的一般规定
4.1试验顺序
试验中各试验项目的先后试验顺序由产品标准加以规定。除产品标准另有规定，各试验项目中的试验步骤，按本标准的顺序进行。国家技术监督局1992-11-12 批准1993-05-01实施

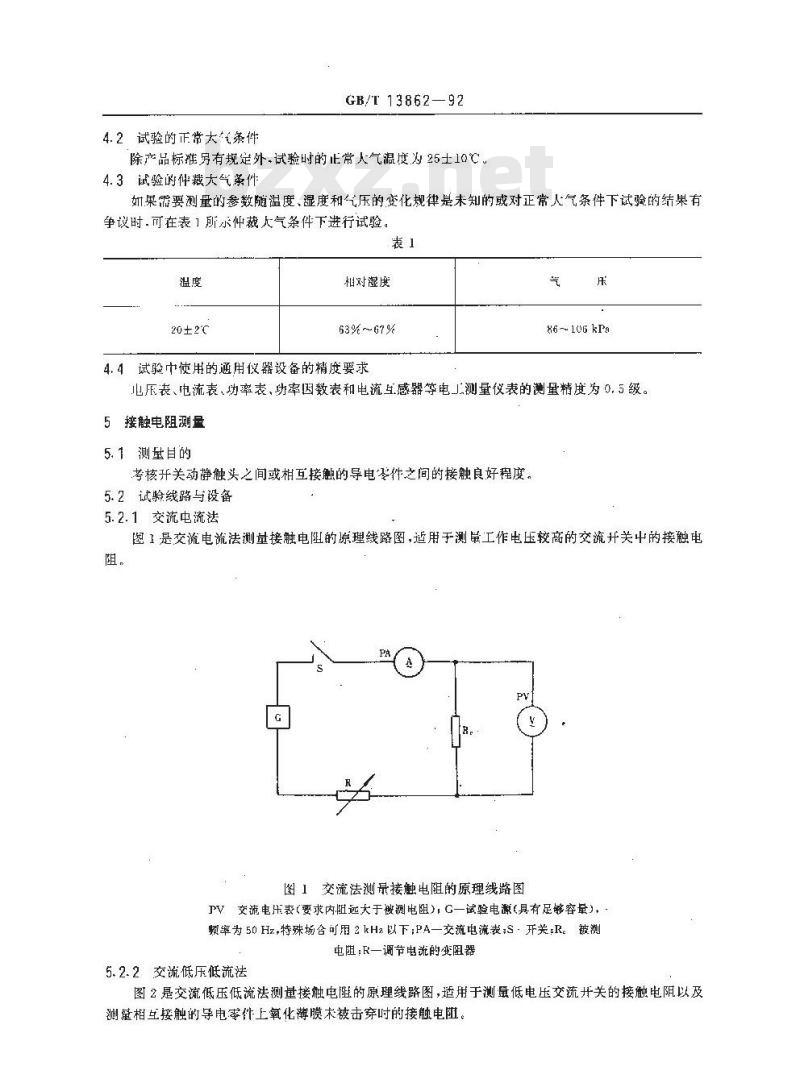

4.2试验的正常大气条件
GB/T 13862—92
除产品标推另有规定外,试验时的正常人气温度为25士10℃。4.3试验的仲裁大气条件
如果需要测量的参数随温度、湿度和气压的变化规律是未知的或对正常人气条件下试验的结果有争议时.可在表1所示仲裁尺气条件下进行试验。表1
20±2℃
相对湿度
63%~67%
4.4试验中使用的通用仪器设备的精度要求汽
86~106kPa
电压表、电流表、功率表、功率因数表和电流互感器等电测量仪表的测量精度为0.5级。5接触电阻测量
5.1测量目的
考核开关动静触头之间或相互接触的导电冬件之间的接触良好程度，5.2试验线路与设备
5.2.1交流电流法
图1是交流电流法测量接触电阻的原理线路图，适用于测量工作电压较高的交流开关中的接触电阻，
图1交流法测录接触电阻的原理线路图PV交流电压轰(要求内阻远大于被测电阻)，C一试验电源(具有足够容量)，颖率为50Hz，特殊场合可用2kHz以下;PA一交流电流表;S·开关;R。被测电阻;R一调节电流的变阻器
5.2. 2交流低压低流法
图2是交流低压低流法测量接触电阻的原理线路图，适用于测量低电压交流开关的接触电阻以及测量相三接触的导电零件上氧化薄膜末被击穿时的接触电阻。GB/T13862-92

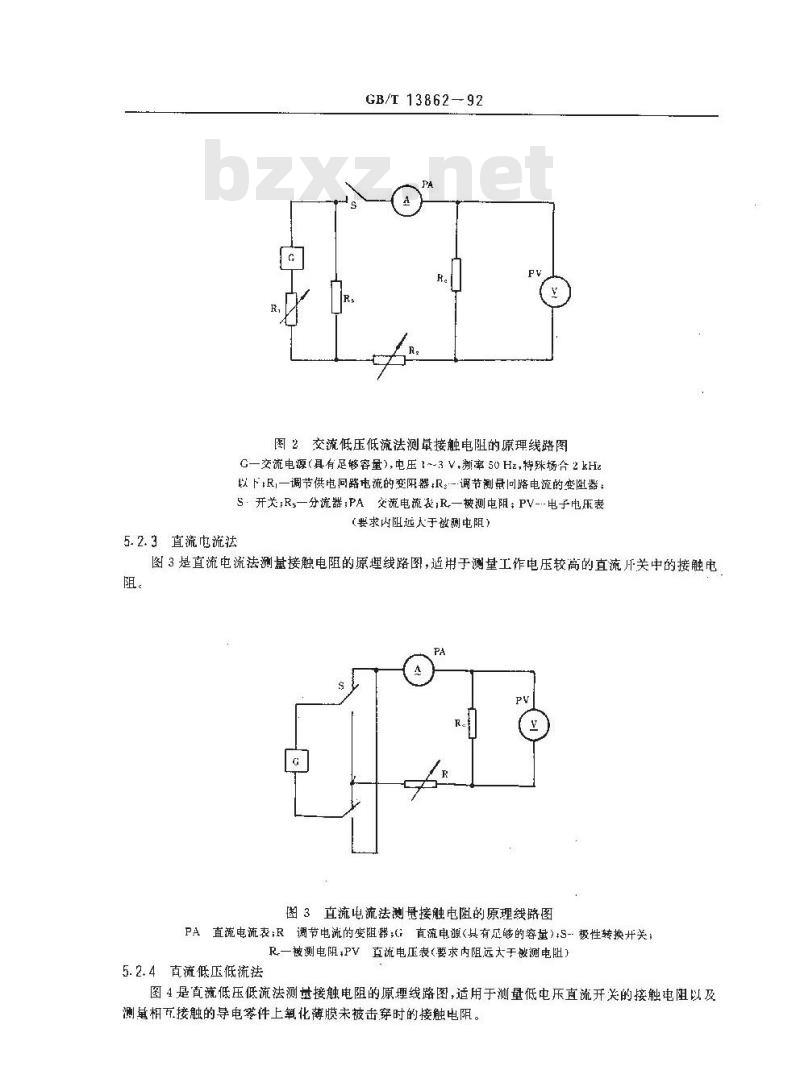

图2交流低压低流法测量接触电阻的原理线路图G—交流电源（具有足略容量），电压1~-3V.率50Hz，特殊场合2kHz以下R,—调节供电同路电流的变阳器，R调节测量略电流的变阻器，S·开关;Rs—分流器;PA交流电流表，R.一被测电阻；PV-电子电压表（要求内阻远人于测电阻）
5.2.3直流电流法
图3是直流电流法测基接触电阻的原埋线路图，适用于测量工作电压较高的直流开关中的接触电阻。
图3直流电流法测量接触电阻的原理线路图PA直流电流表;R调节电流的变阻器；t直流电源(具有足够的容量）S--极性转换并关；R,一被测电阻,PV直流电正表(要求内阻远大于被测电阻)5.2.4直流低压低流法
图4是直流低压低流法测接触电阻的原理线路图，适用于测量低电压直流开关的接触电阻以及测相互接触的导电零件上氧化薄膜未被击穿时的接触电阻。5.3试验方法
GB/T 13862—92

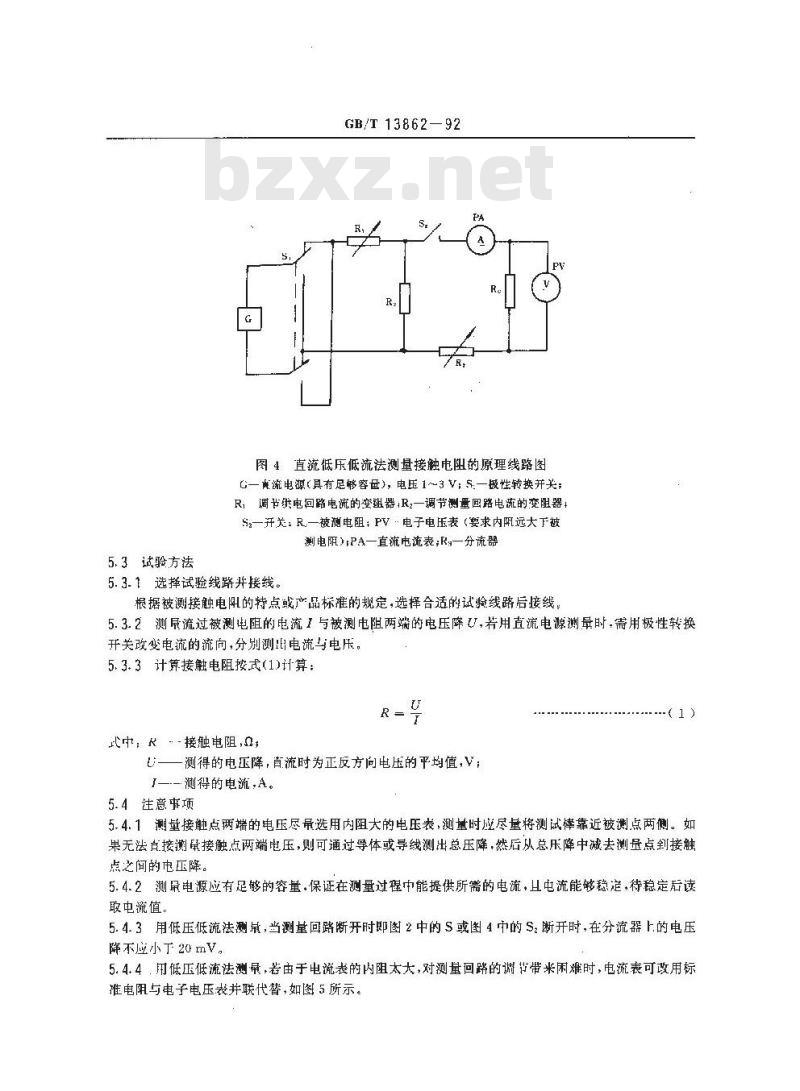

图4直流低压低流法测量接触电阻的原理线路图G一成流电源(具有足够容世)，电压1～3 V；S—极性转换并关;R，调书法电回路电流的变器,R2一调节测量回路电流的变阻器+S一开关：R一被测电阻；PV·电子电压表（要求内阻远大下被测电阻),PA—直流电流表;Rg—分流器5.3.1选择试验线路并接线。
根据被测接触电的特点或产品标准的规定，选择合适的试验线路后接线，5.3. 2测尽流过被测电阻的电流1与被测电阻两端的电压阵U,若用直流电源测量时-需用极性转换开关改变电流的流向，分别测比电流与电压。5.3.3计算接触电阻按式（1)计算：R-
式中R-接触电阻,;
t——测得的电玉降，首流时为正反方向电压的平均值，V；J——测得的电流，A。
5.4注意事项
5.4.1测量接触点两端的电压尽量选用内阻大的电压表，测量时应尽量将测试棒靠近被测点两侧。如果无法点接测鼠接触点两端电压，则可通过导体或导线测出总压降，然后从总压降中减去测量点到接触点之间的电压降。
5.4.2测景电源应有足够的容量.保证在测量过程中能提供所需的电流，电流能够稳定，待稳定后读联电流值
5.4.3用低压低流法测量，当测量回路断开时即图 2中的S或图4中的S.断开时,在分流器上的电压降不应小于20 mV，
5.4.4.用低压低流法测量，若由于电流表的内阻太大，对测量回路的谢书带米困难时，电流表可改用标推电阻与电子电压表并联代替.如图5所示。GB/T 13862—92

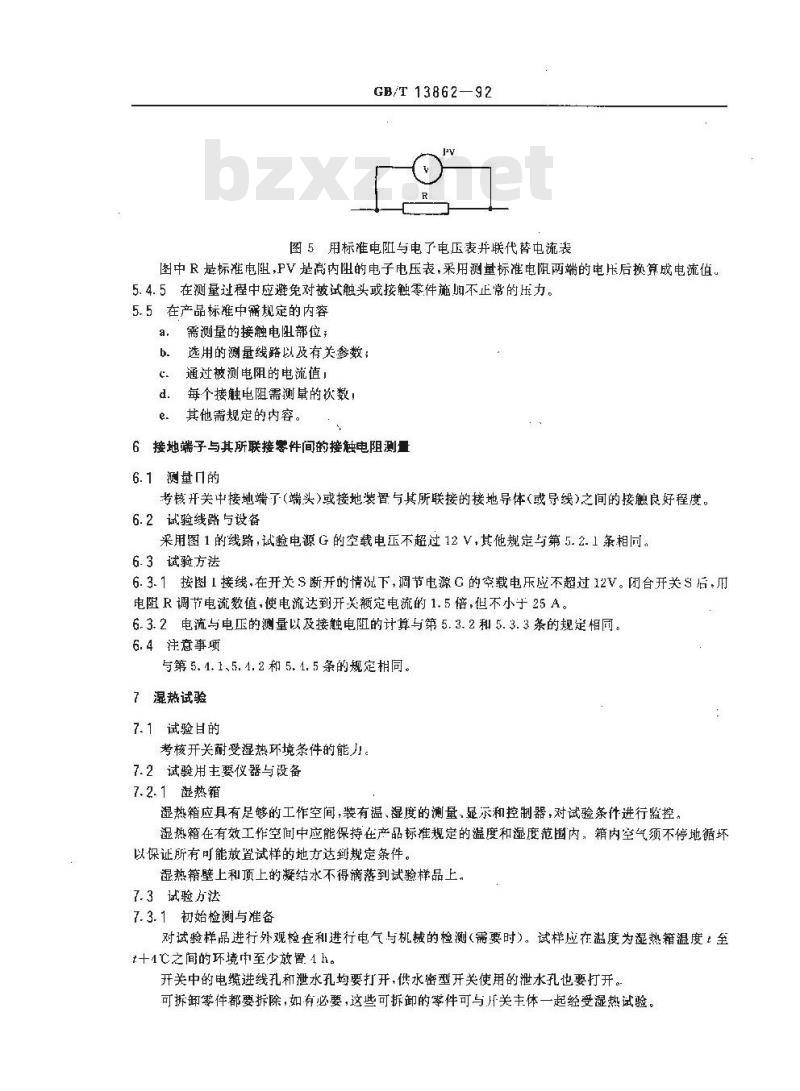

图5用标准电阻与电了电压表并联代替电流表图中R是标准电阻，PV是高内的电子电压表，采用测量标准电阻两端的电压后换算成电流值。5.4.5在测量过程中应避免对被试触头或接触零件施加不正常的压力。5.5在产品标准中需规定的内容
需测量的接触电匣部位；
选用的测量线路以及有关参数；通过被测电阻的电流值！
每个接触电阻需测的次数；
其他需规定的内容。
6接地端子与其所联接馨件间的接触电阻测量6. 1 测量几的
考核开关中接地端了(端头)或接地装置与其所联接的接地导体（或导线)之间的接触良好程度。6.2试验线路与设备
采用图1的线路，试验电源G的空载电正不超过12V，其他规定与第5.2.1条相同。6.3试验方法
6.3.1按图1接线，在开关S断开的情滤下，调节电源G的空载电乐应不超过12V。闭合开关S后，用电阻 R调节电流数值,使电流达到开关额定电流的 1. 5倍,但不小于 25 A。6. 3. 2电流与电压的测量以及接触电阻的计算与第 5. 3. 2 和 5. 3. 3 条的规定相同。6.4注意事项
与第5.4.1、5.1.2和5.1.5条的规定捐同。7湿热试验
7.1.试验目的
考核开关耐受湿热环境条件的能力，7.2试验用主要仪器与设备
7、2.1避热箱
湿热箱应具有足够的工作空间，装有温，湿度的测量，显示和控制器，对试验条件进行监控。湿热箱在有效工作空间中应能保持在产品标准规定的温度和湿度范围内，箱内空气须不停地循坏以保证所有可能放置试样的地方达到规定条件。湿热箱壁上和顶上的凝结水不得滴落到试验样品上。7.3试验方法
7.3.1初始检测与准备
对试验样品进行外观检查和进行电气与机械的检测（需要时）。试样应在温度为凝热箱温度，至t十1C之间的环境中至少放置4h。开关中的电缆进线孔和泄水孔均要打开，供水密型开关使用的泄水孔也要打开。可拆卸零件都要拆除，如有必要，这些可拆卸的零件可与开关主体一起经受湿热试验。7.3.2进行条件试验
GB/T 13862—92
把被试样品放人显热箱中，放置到产品标准规定的时间。7.3.3在试验后，紧接着重新把已拆卸的零件装上。如果不致影响试验结果，允许不重新装上已拆卸的零件。在湿热箱内按第8章利第9章规定的方法进行绝缘电阻测量和耐电压试验。7.4注意事项
7.4.1用来产生湿度的水,其电阻率不小于500Q·m。箱内的冷凝水要不断排山，排出的水在纯化处理前.不得再作为湿源的水使用7.4.2绝缘电阻测量和耐电压试验通常应在湿热箱中进行。如果必须移到箱外进行时，则箱外的温度与混热箱内的温度一致或略高，最高不超过4K，从湿热箱中取出试样到试验完毕的时间应尽量短。7.5在产品标准中需规定的内容
a.规定初始检测的内容与要求，例如在热试验前是否要测绝缘电阻及进行耐电压试验以及它们的数值与要求等；
b。样品在显热箱中保持的时间及湿热箱应保持的益度和湿度；在试验中的某些阶段是否需进行绝缘电阻测量；c.
d、评定方法：
条件试验后，测民绝缘电阻与耐电乐试验的部位以及参数规定，
是告要进行恢复处理及其他处理；试样在漩热箱中的安装要求：bZxz.net
最后检测的内容、检测顺序以及在箱外检测的最大允许时间。8绝缘电阻测量
8.1测量目的
测罩开关各类绝缘的绝缘电阻。8.2测基部位
a。各电气断开点之间：
b.对仪有基本绝缘的开关，把全部带电零件进行电气连接与微盖在基本绝缘可触及外表面上的金属箔之河：
具有双重绝缘零件的开关，把全部带电零件进行电气连接与衰在通常不可触及的基本绝缘C
外表面上的金属箱之间；
覆盖在附加绝缘不可触及内表面上与覆盖在附加绝缘可触及外表面上的两个金属箔之间；d.具有加强绝缘零件的开关，把全部带电零件进行电气连接与覆盖在加强绝缘可触及外表面上的金属之问；
e.开关的操动件若由金属制成，则把全部带电零件进行电气连接与操动件之间；开关的操动件由绝缘材料制成时，把全部带电零件进行电气连接与操动件上覆盖的金属箱之间（金病箔仅覆盖在操作时人体可触及的表面上)。8.3试验用的主费仪器与设备
测量绝缘电阻用的仪器应根据产品标准规定，选用下列中的一-种：直流电压500土50V的绝缘电阻计（兆欧表）+直流电压1000士100V的绝缘电阻计（兆欧表），直流电压25025V的绝缘电阻计（兆欺表）：直流电压100士10V的绝缘电阻计（兆欧表）；直流电压10工1V的绝缘电阻计(兆欧表)。8.4试验方法
GB/T13862-92
将测试仪表的两个测试电极分别与测试点作电气连接。起动测试仪表，在士5s时读取绝缘电阻值。如果读数不稳定而上下波动，也应在60士5。时读取数值，并在试验报告中加1以注明，如果读数在逐渐断1升，不是上下波动，则在60士5s内读取的数值不必在试验报告中注明。8.5注意事项
8.5.1若在产品标准中规定每一对测试点需测量2次或2次以上时,则每次测试时极性不应改变，8.5.2在覆盖金属箱时金属箔不过长，不应超出需测试的范围。8.5.3金属箔不压人开口处，但需用标准试指将其推入扔角或类似部位。8.5.4基本绝缘与附加绝缘不能分开试验时，则按如强绝缘要求进行试验，8.5.5在测量时，所有运动件应处于最不利位。8.5.6开关中带有灯泡、线圈、电穿器或其他电子心器件时，可接具体情况、将其断开一被或短接。如果在发热，通断能力和耐久性试验后的试验样品无法进行测量时，则可在附加试样上进行试验。这些附加试样可以省略上述元件。
8.5.7任何与可触及的企属树接触的金属也认为是可触及的。8.5.8对于附加绝缘和加强绝缘进行试验时，如右密封胶，则也应将金属消覆益在密挝胶上，8.5.9可触及金属零件接地时，金属箔与可触及金属岑件之间保持足够的间。8.5.10试验电极与被测点正确连接后才能起动测试仪。在测试过程中人体不得触及试验电极中的导体，也不得触及与试验电极有电气连接的金属。测试完毕后必须先关断测试仪器，待静让后才能进行下一步操作。
8.6在产品标准中需舰定的内容
测呆前的条件,例如，在耐久性试验后、在通断能力试验后、在发热试验后，在湿热试验斥等！测量时的环境条件，例如在混热箱中或箱外测基，耐久性试验后在正常环境中测量等：b.
测量仪表的电压值：
测量部位；
测量选数：
f．其他特殊规定。
9耐电压试验
9.1试验目的
考核开关中各类缔缘的介电强度。9.2试验部位
在第8.2a至8.2e条规定的各测试点之间进行试验。9.3试验用主要仪器与设备
9.3.1试验变压器
试验变压器的输出为：工频50Hz，实际止弦波，试验电压可按试验要求从接近0V开始调节到所需电压值、试验电压用有效值表示，当电压达到试验所需的数值时，若将输出端子短路，则输出电流至少为200mA。
9.3.2电流继电器
流过继电器线圈的电流小于100mA时.继电器不应脱扣，达到100mA时，继电器应迅速脱扣。9. 3.3电压万,感器和电压表
9.3.4时问继电器
9.3.5安全保护及报警设备
结构上应保证工作人员处在安全状态下，试验变压器才能起动；当试验样品击穿或闪络时，报警设备应发出市光等报聲讯马；只有当切除试验变压器的电源后：才能拆下或安装试品。
9. 4 试验方法与步骤
GB/T 13862—92
9.4.1在需要覆盖金属箔的部位，妥贴地覆盖上一层金属箱，并接上引线，作为电极。把所有带电零件电气联接起米作为一个电级。
9.4.2在断电状态下将试验变压器的输出端与测试部位进行电气连接。9.4.3施加试验电压
充许将试验电压调整到规定值的·-半以下，突然施加到被试点之间，然后迅速增圳到试验电压值。试验电增加的速率不大于500V/s。达到规定试验电压后，维持 60-J\s9.4.4试验电压的切除
达到维持时间后，逐渐降低电压到规定值的一半以下切断电源。9.5注意事项
9.5.1由于试验电压很高，试验中的安全保护措施一定要可靠而有效。试验中特别要注意安全。9.5.2不允许将规定值的试验电压突然施加。也不允许将规定值的试验电压突然切除。9.5.3试验电压的测母
一般应在试验变压器的商压侧通过电压互感器与电压表测量。也可以用试验变压器中的测量绕组进行测蛋。如果试验变压器的变比经过校正，向时在高压侧通过小电流时（100mA以下）不会影响变比，那么也允许在低压侧进行测量。9.6判断
在试验过程中不发生绝缘击穿或表面闪络、继电器动作等现象即为合格。无电乐降的辉光放电可忽略不计。
9.7产品标准中需规定的内容
试验电压施加的部位；
试验电压值：
试验时的环境条件；
d、试验品所处的状态，例如操动件应处在何种位置；e.
若有需要，可规定泄漏电流的允许值。10发热试验
10. 1 试验目的
测量接线端子、载流零件及其邻近部件等在正常使用条件下的温升。10.2试验用的主要仪器与设备
10-2.1感温件——细丝热电偶
细丝热电偶应与第10.2.2条热电势测量仪相匹配，并定期如以校正。测量误差为土1K，若自制热电偶，需按下述方法进行。
通常采用-康铜组成热电偶，也可用其他材料组成。热电偶的材料很多。它们对测温性能的影响很大,应慎重选择。线径为 0.2~0.3 mm。组成热电偶的两根细丝.在一端并紧绞扭一，二圈，用电弧焊将端头熔成球形，其球的直径约为线径的3～4倍，焊接的这一端称为热端。焊毕后，两根细丝除热端外，其余部分相互必须绝缘。绝缘方法可在一根丝外，或两根丝外分别套上绝缘套管，也可分别在两根丝外浸涂有机绝缘材料。为了减少热电偶测温回路受交变磁场感应电势的影响，应将两根丝绞台，般在1m内绞100圈。绞合时，不应使细丝受到较强的机械应力。可用人工绞合，也可用机械绞合，绞合后绝缘必须完好，然后自由悉挂一段时间，消除内应力。
GB/T1386292
用精度为0.1K的恒温油槽对热电偶进行分度，通常选用在100℃.150℃，200℃或50℃、100℃、150一种温度时，分别测出热电偶的热电势。测量方法是先将热电偶的热端浸入油槽内，热电偶的另一端（冷端）处于0℃环境中，用第10.2.2条的热电势测量设备·测出热电势。将上述种温度时测得的热电势及其对应的温度代人式(2)中：E. = at + br2 + ct3
式中：Et——温度为t测得的热电势,mV：在、h、—系数;
t—油槽的湿度，。
从式（2)算出系数αb、c，然后以各个温度代入式（2)中，算得相应的热电势，以此---对应，逛行刻度。
热电偶使用一年后需重新校正。10.2.2热电势测量仪
测量热电势的法很多，可用光电检流计法、电位差计法，微伏表法、电桥法.等。推荐用电位萃计法测量。采用与其匹配的热电偶，测量误差不大十土1K。10.2.3永银或酒精温度计（测量环境温度用）10.2.4温度箱（与第11章久性试验的温度箱同）10.3试验方法与步骤
10.3.1周围环境空气温度的测量应在试验周期的最后四分之一期间内测量。测量时至少用两只温度计或热电偶，将它们均地放置在被试电器的周围，距被试样品的水距离约50mm，放置位置的高度与被试样品的儿何中心近似等高，温度计或热电偶应不受外来气流、热辐射和其他热源的影响。周围环境空气温度用温度计或热电偶读数的平均值表示。10.3.2热电偶在测点上的固定
测金属件的温升，通常将热电偶的热端银焊，焊.胶粘或钻孔埋入等方法固定在测温点上：测量绝缘零件及测量表面温度时，需将热电偶的热端焊在铜或黄铜制的圆片上，圆片的自流为5mm、厚度0.8mm，圆片的背面涂黑，可用胶布或绳索之类物品将圆片的背面紧密贴于测温点上但不应影响测书点及其附近的散热。10.3.3在接线端子中连接1m长，符合产品标准规定截面积的导线。对螺纹类接线端子用产品标准规定值的扭矩扩紧接线端了中的螺钉或螺母，对无螺纹接线端子，则应保证将导线正确地与接线端了连接。
开关中同时接通的各极可以串联起来一起试验，试样先在无电流状态下操作20个循环，然后将操动件留在触头闭合位置，开关通以1.06倍电阻性负载的最大额定电流。直流开关的试验电源可以是交流的，也可以是直流的。对于额定频率为50Hz或60Hz的开关，试验电源的频率可以在45～62Hz范翻内,交流电流的波形应为实际正弦波，试验电压：当开关的最高工作电压不大于50V时，用开关的额定电压进行试验：若元关的最高工作电压大于50V时用不小于50V的电压试验。在测量接线端子温升时，除触头及与其相联的载流件外，凡是可能发热或影响端子温度的元件，在试验期间不通电，这些元件应从电路上断开或选择合适的试验电压以保证发热影响最小。10.3.4测量
开关通电至少推持1h或维持到端子温度稳定。如果每隔5min读取的连续3个读数变化不大丁士1K,即认为温度已稳定。读取各测温点的温度。10.4注意事项
10.4.1如果开关整体在0～十55℃的环境空气温度中使用，其发热试验应在20土2℃的环境空气温度中进行，同时没有强迫对流、热辐射和其他热源的影响。GB/T13862-92
如果开关的使用不境温度上限值大于55℃时，则发热试验应在无强迫对流的加热箱内进行，箱内的度维持在开关使用环境温度上限Tu上5℃或Tm士5%的范围内（者取范画人的）。热电偶的冷端仍在20士2C的坏境穿气温度中进行测10.4.2在测量接线端子温升时.热电偶应尽量放载在端子上，若无法效留在端子上也允许焊在离端子尽可能近的导线上，热电偶的放置应对被测温度的影响极小，可忽略不诈。10.4.3涂测量接线端子温升以外测量其他部件的温升时，若开关中装有其他热源，则这些热源的电源电压应选瓜（.94到1.06倍额定电压中净生热量大者，例如开关中有自灯或装有电图器的氛灯之类的热源，这些热源应具有标明的最大功率，10.5在品标推中需规定的内容
热电偶的种类及尺寸规格(需要时)；h，热电碑的固定位置及固定方法；着用导线把热电势引到测量仪表，购应规定引线的线轻及长度：d
测量热电势所用的与热电偶匹配的仪器设备e.
试验电流及电源电压：
f.试样样品的数些;
接线端子连接导线的标称截面积和螺纹类接线端了发热试验时所需的拧紧攀钉或螺母的扭知g.
11耐久性试验
11.1试验自的
考核开关在正常使用中可能出现的机械的电气的和热的应力作用下的耐久性，11.2试验用的主要设备与仪表
11.2.1试验电源
试验电源应有足够的容量，究载电压可比规定的试验电压高5为。当被试开关闭个后，在同路中流过规定的试验电流时，在开关附近测得的负载电压不允诈降落过大。对十交流电源,波形应为实际正弦波。对下直流电源，纹波系数不得劣于三相桥式整流未加滤波时的值。直流电源中不得H并联电容或串联感的方法改善纹波系数。
11.2.2试验装
时久性试验的试验装置应具备下列功能.这些功能可在一台试验装置上实现，也可在荐干台试验装配上分别实现：
a，能操作旋转驱动的开关或直线驱动的开关，操动速度能够收变，旋转速度有9°/s、45°/s以及其他所需的旋转速度；线性动作的移动速度有5mm/s、25mm/s及其他所需的移动速度；b。操作速率（即每分钟的操作饮数)应基本上是均匀的.根据实际要求，可具有下列-种或几种操作速率：30次/min，15次/min，7.5次/nin。还应具备由“闭合\2s与\断开\15s组成的试验循坏；t.被试开关应能方便地安装与接线，在慢速试验时，试验装置中操动被试开美操作件的器件应紧摸托关的操动件，两者之间无明显的间隙；：试验装置应能按接通条件由试样接通电路并保持50100ms。试验装置中的辅助开关将电路转换成断开条件，再由试样分断电路。此后，试验装置自动回复到接通条件，等待试样按接通条件再次接通，如此周而复始地循环；e。试验装置应具有故障显示及保护：f．试验装置应能灯便地与示波器联接，以使观察或记录波形状况，常用的示波器有：阴极射线示波器、振子示波器、瞬念记录仪等。这些仪器的动作，即开始运转或停止，应与驱动机构连动，能确切记下或观察所需的波形。
11.2.3温度箱（室）
GB/T 13862—92
耐久性试验的温度箱（室）是模拟开关工作时的环境空气温度。温度箱（室）应能稳定地提供产品标准规定的温度。
温度箱（室}应有足够的空间，以便容纳试验装置及试样。并H应能力便地安装与拆卸试样以及方使地进行其他必要的操作。
如果被试开关各部位的正常使用环境温度不同·例如操动件和其他可触及部分现定在～55:的环境温度中使用，面其余部分（开关上体)在高F55或低下0℃的环境中使用。则温度箱（室)应能让操动件和其他可触及部分以及其余部分分别处于规定的环境温度中进行试验。在不致影响试验结果前提下，被试开关各部分可在开关主体的同一环境温度下试验。对温变箱温度的测，应尽可能靠近试推所凸整间的中心距离试样约50mm处，11.2.4计数器
耐久性试验中的计数器可采用机械计数器、电磁计数器、电子数码计数器及其他适用的计数器，11.2.5其他仪表
电流表、电压表，功率因数表、电流互感器、分流器计时豁测力仪.测力矩仪·等。11.2.6试验线路
属电阻和电动机负载的开关如果是单相2极的用图6的线路试验；单相单极开关也用图6的线路，仅把试样处的一个极短路即可：三相开关则用图7的线路试验。滤电容性负载的开关用图8线路试验，而属实际电阻性负载的开关按实际使用方式接线。成电媒
图6单柜2极开关耐久性验原理线路图PV 电压表 PA电流表+P 功率因数表;PS 示波器; R.—电卡振子限流电阳;R..R.—负载电阳；L..L负载电感：R.R分流电阻;S一试验样品;S 一电压振子并关;S.--电流振子并关;RS分流器:K:K2.Ka一辅助接触触头;X、捕头推座RS
GBT13862
至Ps(i)
图7三相开关耐久性试验原理线路图图中代号意义与图6相同图8电容性负载的升关耐久性试验原理线路图L--硅整流桥;S--试验样品+K辅助接触器触头;G交流电源;电阳 R,=E/I,E额定电压,I额定电流,电阻R=R1× /X,X—峰值浪涌电流与额定电流之比值;电阻 R,-{8007X)×:电容C=5 000s/R11.2.7负载及其参数计算
通常用电阻器与空心电抗器串联作为负载，电阻与电抗的数值成能方便地调节，并能承变试验电流的不断冲击，在试验过程中不应过热。在电抗器两端并联一个阻值较人的电阻，流过该电阻的电流为流过电抗器电流的 1%(即图 6和图 7中的电阻 R,R,)。8，试验源为交流时用公式（3）、（1）（5）分别计算接通与断开条件时的电与电感。
