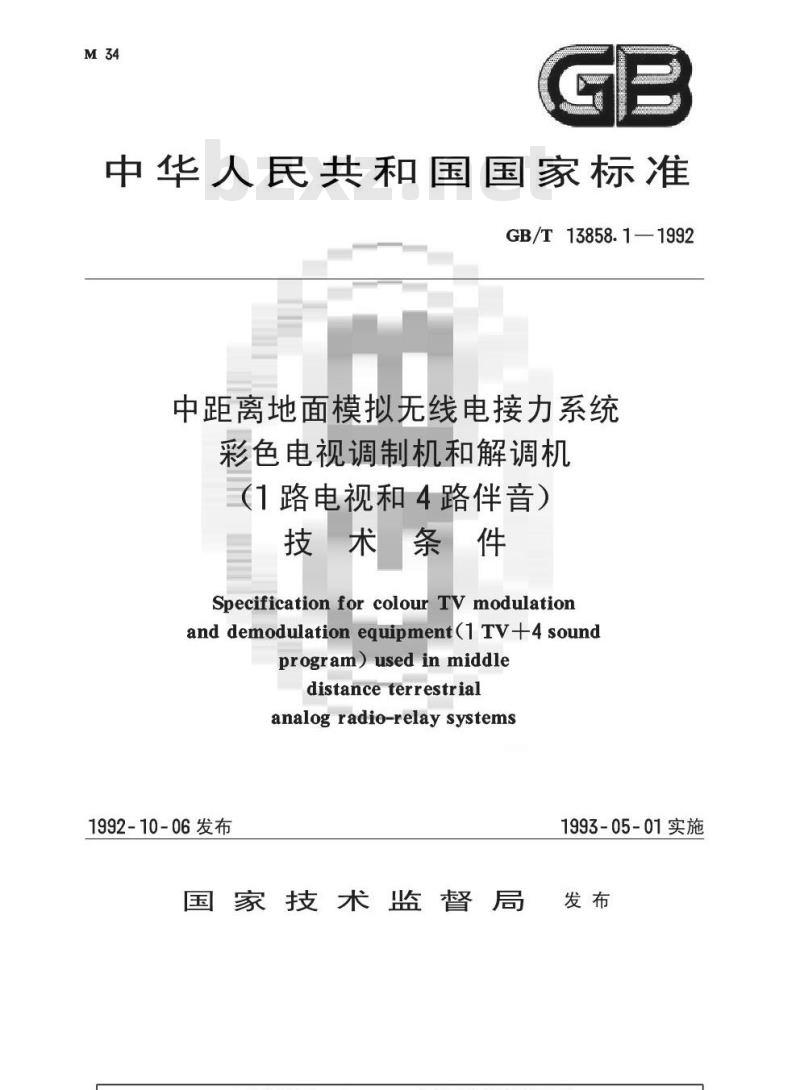

中华人民共和国国家标准
GB/T13858.1—1992
中距离地面模拟无线电接力系统彩色电视调制机和解调机
（1路电视和4路伴音）
技术条件
Specification for colour TV modulationand demodulation equipment(1 TV+4 soundprogram) used in middle
distanceterrestrial
analog radio-relay systems
1992-10-06发布
1993-05-01实施
国家技术监督局发布
中华人民共和国国家标准
中距离地面模拟无线电接力系统彩色电视调制机和解调机（1路电视和4路伴音）技术条件
Specification for colour TV modulationand demodulation equipment(1 TV+4 soundprogram)usedinmiddle
distance terrestrial
analog radio-relay systems
1主题内容与适用范围
GB/T13858.1—1992
本标准规定了地面模拟无线电接力系统，电视和伴音假想参考电路全长1000km的彩色电视调制机和解调机（1路电视和4路伴音)技术条件本标准适用于制造厂作为设计、制造检验的依据。使用单位作为产品验收及维护规范的依据。2引用标准
GB9408
长距离地面模拟微波接力系统，彩色电视调制机(1路电视1路伴音）技术条件模拟微波接力通信系统网路接口基本技术要求GB2789
GB6662
地面无线电接力系统所用设备的测量方法第一部分：分系统和仿真系统通用的测量第三节中频范围的测量
GB2423.1日
电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2日
电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3
电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法包装储运图示标志
GB3873
通信设备产品包装通用技术条件GB3659
GB5438
3技术要求
3.1工作条件
电视视频通道测试方法
单声和立体声节目传输特性和测量方法3.1.1在下列正常工作条件下，产品应全部符合指标。温度：5~40℃；
相对湿度：30℃时小于90%，
气压86~106kPa；
电源电压：直流一24V士10%，正极接地，纹波小于48mVpp。国家技术监督局1992-10-06批准1993-05-01实施
GB/T 13858.1—1992

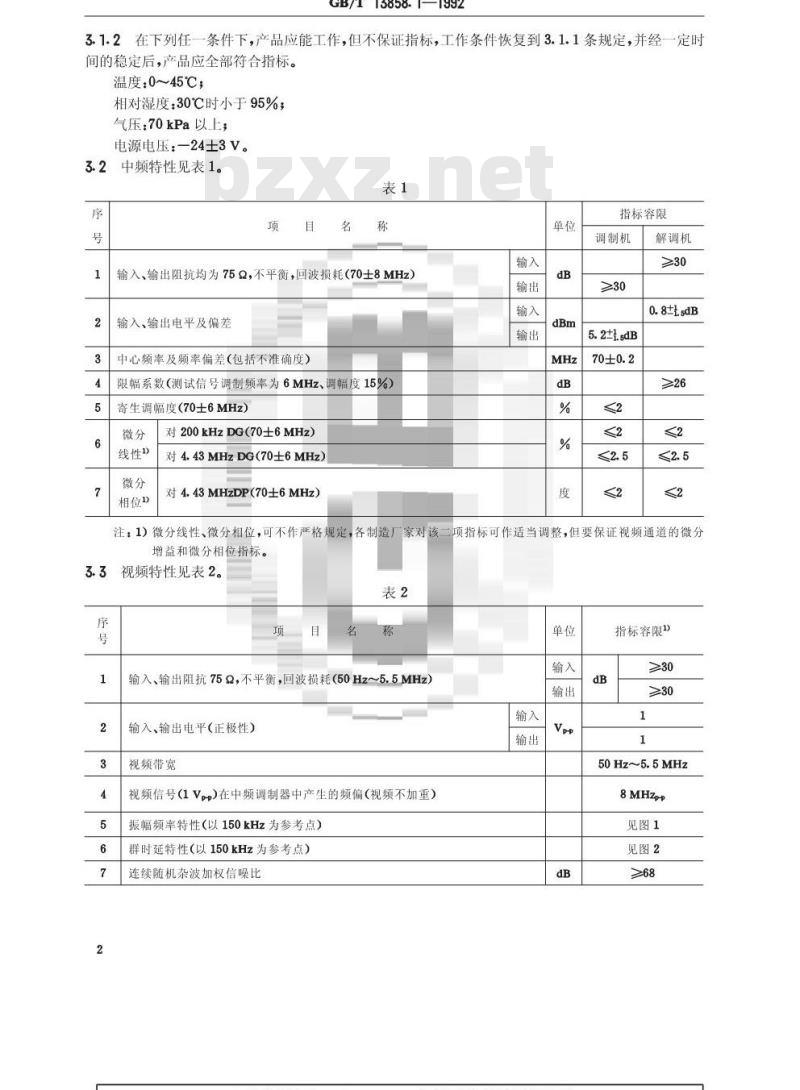

3.1.2在下列任一条件下，产品应能工作，但不保证指标，工作条件恢复到3.1.1条规定，并经一定时间的稳定后，产品应全部符合指标。温度：045℃；
相对湿度：30℃时小于95%；
气压：70kPa以上，
电源电压：—24士3V。
中频特性见表1。
输入、输出阻抗均为75Q，不平衡，回波损耗（70士8MHz）输入、输出电平及偏差
中心频率及频率偏差(包括不准确度)限幅系数（测试信号调制频率为6MHz、调幅度15%）寄生调幅度（70士6MHz）
线性)
相位)
对200kHzDG（70±6MHz）
对4.43MHzDG(70±6MHz）
对4.43MHzDP（70±6MHz）
指标容限
调制机
5.2±1.sdB
解调机
0.8±.sdB
注：1）微分线性、微分相位，可不作严格规定，各制造厂家对该二项指标可作适当调整，但要保证视频通道的微分增益和微分相位指标。
3.3视频特性见表2。
输入、输出阻抗75Q，不平衡，回波损耗（50Hz~5.5MHz）输入、输出电平（正极性）
视频带宽
视频信号(1V)在中频调制器中产生的频偏（视频不加重）振幅频率特性（以150kHz为参考点）群时延特性（以150kHz为参考点）连续随机杂波加权信噪比
指标容限\）
50Hz~5.5MHz
8MHZpP
见图1
见图2
偶发生性脉冲干扰信噪比
视频杂波信噪比
GB/T13858.1—1992

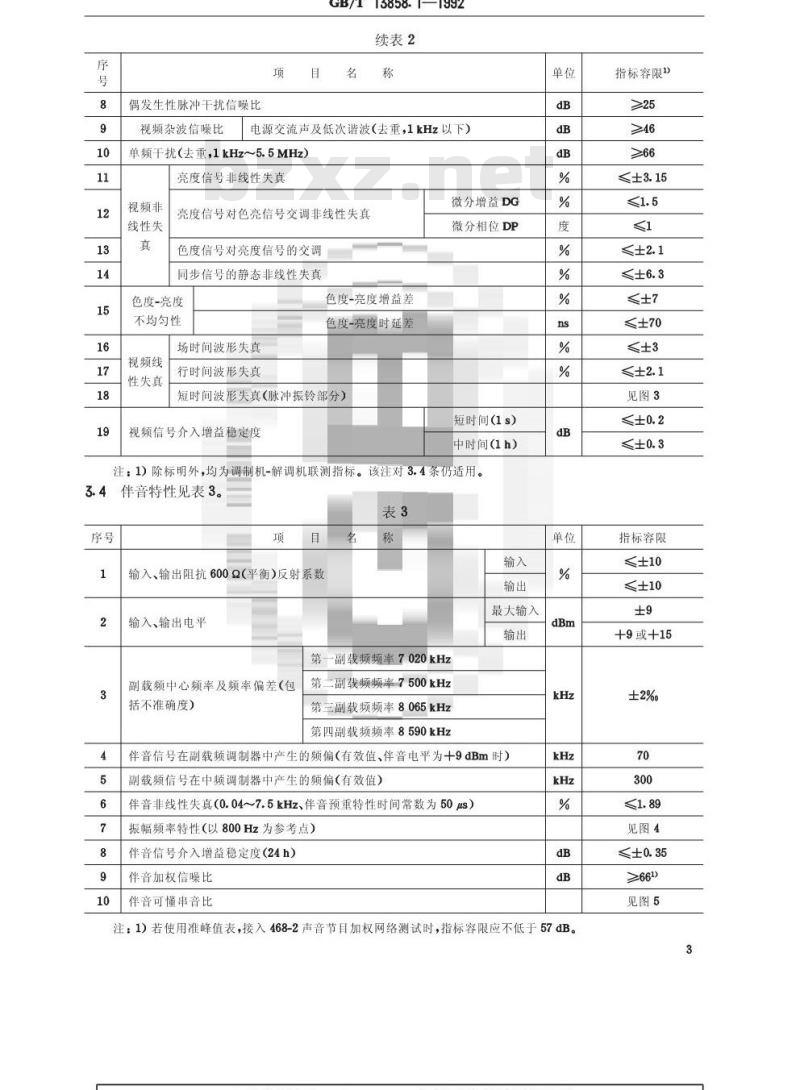

续表2
电源交流声及低次谐波（去重，1kHz以下）单频干扰（去重，1kHz～5.5MHz）亮度信号非线性失真
视频非
线性失
亮度信号对色亮信号交调非线性失真色度信号对亮度信号的交调
同步信号的静态非线性失真
色度-亮度
不均匀性
视频线
性失真
场时间波形失真
行时间波形失真
色度-亮度增益差
色度-亮度时延差
短时间波形失真(脉冲振铃部分）视频信号介入增益稳定度
微分增益DG
微分相位DP
短时间(1s)
中时间(1h）wwW.bzxz.Net
注：1）除标明外，均为调制机-解调机联测指标。该注对3.4条仍适用。3.4
伴音特性见表3。
输入、输出阻抗6002（平衡）反射系数输入、输出电平
最大输入
第一副载频频率7020kHz
副载频中心频率及频率偏差（包括不准确度）
第二副载频频率7500kHz
第三副载频频率8065kHz
第四副载频频率8590kHz
伴音信号在副载频调制器中产生的频偏（有效值、伴音电平为十9dBm时）副载频信号在中频调制器中产生的频偏(有效值）伴音非线性失真（0.04～7.5kHz、伴音预重特性时间常数为50us）振幅频率特性（以800 Hz为参考点）伴音信号介入增益稳定度(24h)
伴音加权信噪比
伴音可懂串音比
注：1）若使用准峰值表，接入468-2声音节目加权网络测试时，指标容限应不低于57dB。指标容限）
≤±3.15
《±7
≤±70
≤±3
见图3
指标容限
≤±10
≤±10
+9或+15
见图4
≤±0.35
见图5

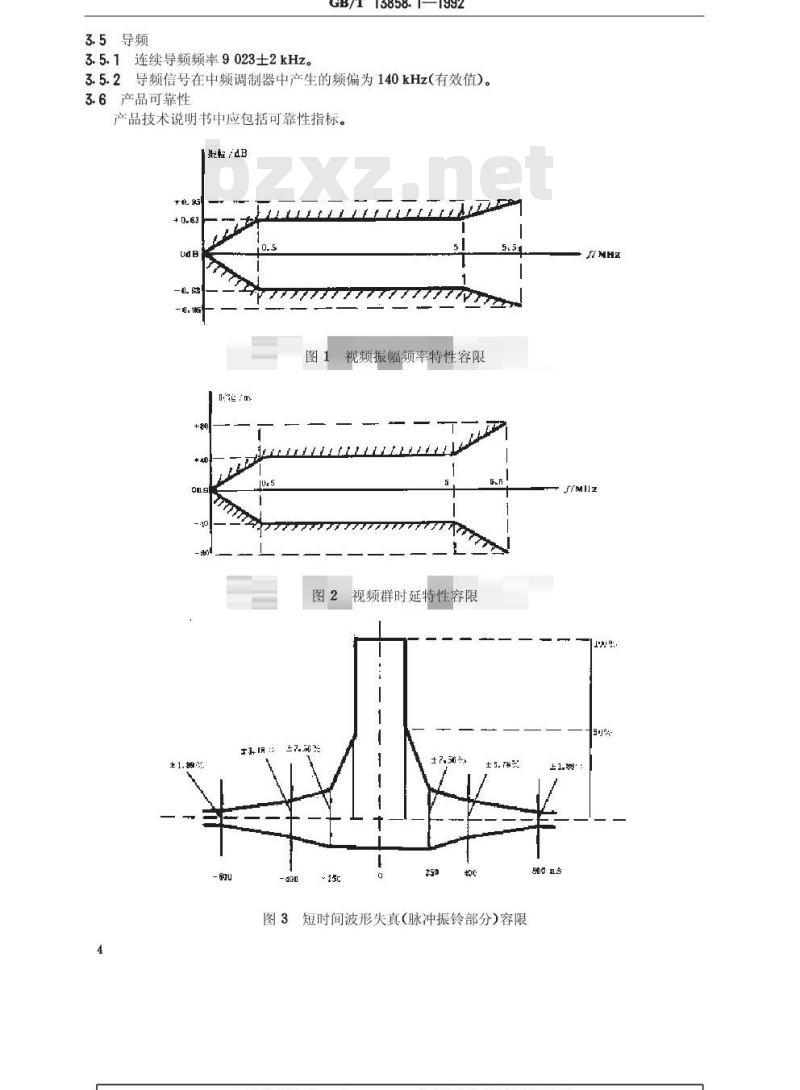

3.5导频
3.5.1连续导频频率9023士2kHz。GB/T13858.1—1992
3.5.2导频信号在中频调制器中产生的频偏为140kHz(有效值）。3.6产品可靠性
产品技术说明书中应包括可靠性指标。/dB
图1视频振幅频率特性容限
视频群时延特性容限
± 7.56 *
图3短时间波形失真(脉冲振铃部分)容限MH2
N FdBi
4测试方法
测试方法见附录A（补充件)。
5检验规则
GB/T13858.1—1992
LIKAOu
伴音振幅频率特性容限
音频可懂串音比容限
5.1产品所有指标测试合格后，每部产品均应进行交收试验，其项目分为全验和抽验两部分。试验条件应符合第3.1.1条的规定。产品须经制造厂质量检验部门检验合格，方可出厂，并附产品质量合格证。5.1.1产品的全验项目指都需检验的项目，在全验项目中如任一项指标不合格，则该产品不合格，退回生产车间，产品的全验项目为：a.技术要求中的以下各项：表1中2、3项，表2中2、4、5、7~10、12、16项，表3中2~4、6、8、9项，第3.5.1条及第3.5.2条。
b。监测，告警等功能检查。
c.外观检查。
5.1.2抽验项目的实施是在全验合格的产品中任意提取10%（但不少于两部）进行测试，若有任一部5
GB/T13858.1—1992
的任一指标不合格，再加倍提取，对该项指标进行检验。若指标全部合格，则上述不合格品系个别问题，该次提交检验的产品待修复后均为合格品，若指标仍不合格，则该批产品不合格，退回生产车间。产品的抽验项目为技术要求中的以下各项：表1中1、4.5～8项，表2中1、6、11、13~15、17~19项，表3中1、5、7、10项。
5.1.3经生产车间修复的产品均应重新进行交收试验。5.2有下列条件之一时，进行例行试验：a。正常生产情况下，每年进行一次，b如结构、材料、工艺有较大改变，可能影响产品质量时；c.产品长期停产后恢复生产时；d.发现检验结果与上批产品质量有较大差异时；e.新产品试制或老产品转厂生产进行定型鉴定时，f.产品进行质量评比，创优升级时。5.3例行试验的产品在检验合格的产品中抽取，例行试验的产品数量每次抽取二部。试验中有任一部任一项目不合格时，应加倍取样，重新进行例行试验。若指标均合格，则认为是生产中的个别现象，仅将不合格项目修复即可。若仍不合格，除将产品全部退回生产车间外，要找出原因，采取措施，把产品修复后，再重新交付检验。例行试验的项目规定为技术要求中以下各项：表1中3项，表2中7、12项，表3中3、6项。
5.4例行试验的产品经过整理，更新部分器件重新调整测试，全面符合指标后，可作为合格品出厂。5.5例行试验环境条件
5.5.1环境温度、相对湿度试验按以下规定执行：a。低温试验按GB2423.1试验Aa和试验Ab试验Ad的严酷程度为：温度5℃持续时间16小时。试验Ab的严酷程度为：温度一40℃，持续16小时。b.高温试验按GB2423.2试验Bd和试验Bb试验Bd的严酷程度为：温度40℃，持续时间16小时。试验Bb的严酷程度为：温度为50℃，持续时间16小时。c.恒定湿热试验按GB2423.3试验Ca，严酷程度为持续时间2天。5.5.2运输试验
产品按第6.2.2条的规定包装后，装在载重汽车上进行运输试验，汽车以每小时25～30公里速度在三级公路上行驶，运输路程不得少于50公里，运输后按第5.1.1条的规定检验，应全部符合要求。6标志、包装、运输、购存
6.1标志
产品包装箱箱面的标志包据发货标志，储运标志和箱号标志。包装箱外壁的文字和标志应清楚、整齐，并且不因雨水冲刷或历时较长而模糊不清，箱面标志包括下列客项：
6.1.1发货标志
a.产品型号、名称及数量；
b.出厂编号及箱号；
c.箱体外型尺寸（长×宽×高，单位：mm）；d毛重（单位:kg)；
e.装箱日期：年、月；
f.到站(港)及收货单位；
g发站(港)及发货单位。
6.1.2储运标志
GB/T13858.1—1992
按GB191的规定标明“向上”“怕湿”“小心轻放”等标志。6.1.3箱号标志
产品如分多箱包装时，箱号采用分数表示，分子为箱号，分母为总箱号，主机箱为一号箱。6.2包装
6.2.1包装箱内应附下列文件：
a.装箱单2份；
b.产品合作证书1份；
c.产品使用说明书1份。
6.2.2包装技术要求
按GB3873第2.2.2条、第2.2.3.1a条和2.2.4条的规定执行。6.3运输
产品可利用汽车、火车、飞机、轮船等各种交通运输工具运输，应遵守箱外的标志规定。6.4贮存
产品仓库和存放地点不得含有腐蚀性气体，环境温度在一10～40℃之间，相对湿度不大于85%，仓库空气必须保持流通，地面干燥，贮存期限不超过二年7
A1中频输入，输出阻抗及回波损耗GB/T13858.1—1992
附录A
测试方法
（补充件）
A1.1使用仪表：中频综合测试仪、中频电桥。A1.2测试方框图：见图A1。
5只伯花
1-电视调制机（或解调机）;2—中频电桥，3—中频综合测试仪A1.3测试方法
A1.3.1按仪表使用说明书规定将仪表校准。A1.3.2按方框图连接即可进行回波损耗测试。A2中频输出电平
A2.1使用仪表：中频综合测试仪。A2.2测试方框图：见图A2。
1—电视调制机;2—中频综合测试仪A2.3测试方法
按方框图连接，中频综合测试仪电平表直接可以读出中频输出电平分贝数。A3频率
A3.1使用仪表：频率计。
A3.2测试方框图：见图A3。
A3.3测试方法
GB/T13858.1—1992
中家产
谢考冲，
赵燕出！
与按口
1—中频调制器，2~5—副载调制器；6—导频振荡器；7—频率计
A3.3.1将频率计接到频率测量位置即可进行测试。A3.3.2各种频率的测试，必须在开机30分钟后进行。A4中频限幅系数
按GB6662附录A第A1.2条方法测试。发信中频寄生调幅度
按GB9408第2.5条方法测试。
A6中频微分线性和微分相位
A6.1使用仪表：中频综合测试仪。A6.2测试方框图：见图A4。
A6.3测试方法
GB/T13858.1—1992
规{中*
1一电视调制机(或解调机)2一中频综合测试仪A6.3.1按指标要求调整中频综合测试仪的微分信号，中频扫频宽度及规定的电平。微分信号频率分别为200kHz和4.43MHz。
A6.3.2按方框图连接即可测试调制机和解调机的微分线性和微分相位。A6.3.3测试调制机微分线性和微分相位时，注意调制机不加重。A6.3.4测试解调机微分线性和微分相位时解调机不去重。A7
视频输入，输出回波损耗
按GB2789附录第2.1条方法测试。视频输出电平
按GB3659第3.2.1条方法测试。
视频和伴音频偏
A9.1使用仪表：电平振荡器、音频信号发生器、频偏仪。A9.2测试方框图：见图A5。
A9.3测试方法
说的人
GB/T 13858.1—1992
1—电平振荡器：2-
一中频调制器；
音领信号发生器：3
4~7—副载频调制器；8—步偏仪#
A9.3.1按方框图连接，由电平振荡器输出测试频率为150kHz，电平为一17.8dBm的信号至调制机“视频入”，用频偏仪在“中频出”测出频偏，经过换算得到视频频偏。A9.3.2由音频信号发生器输出测试频率为1kHz，电平为十9dBm的信号至调制机“伴音入”，用频偏仪在“副载频出”，测伴音频偏。A9.3.3测试频偏时，注意调制机视频、伴音均不加重。A10副载频和导频频偏
A10.1使用仪表：选频电平表、标准解调器。A10.2测试方框图：见图A6。
