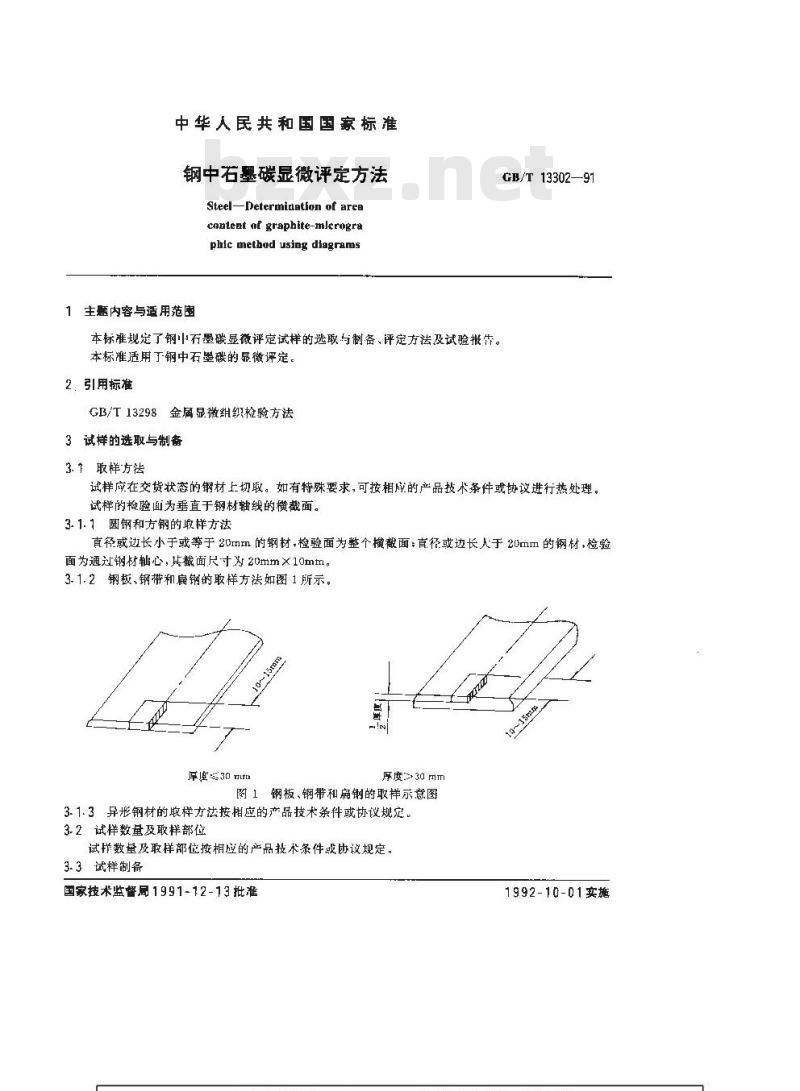

中华人民共和国国家标准
钢中石墨碳显微评定方法
Steel-Determination of aren
content af graphite-mlerographic method using diagrams
1主题内容与适用范围
GB/T 13302—91
本标准规定了钢中石墨碳显微评定试样的选取与制备、评定方法及试验报作。本标准适用丁钢中石墨碳的显微评定。2．引用标准
GB/T13298金属显微组织检验方法3试样的选取与制备
3.1取样方法
试样应在交货状态的钢材上切取。如有特殊要求，可按相应的产品技术条件或协议进行热处理。试样的检验面为垂直于钢材轴线的横截面。3.1.1圆钢和方钢的取样方法
直径或边长小于或等于20mm的钢材，检验面为整个横截面；直径或边长人于20mm的钢材，检验面为通过钢材轴心，其截面尺寸为20mm×10mm，3. 1.2钢板、钢带和扁钢的取样方法如图 1 所示。度30
厚度30 mm
图1钢板、钢带和扁钢的取样示意图3.1.3异形钢材的取样方法按相应的产品技术条件或协议规定，3.2试样数量及取样部位
试样数量及取样部位接相应的产品投术茶件或协议规定。33试样制备
国家技术监督局1991-12-13 批准1992-10-01实施
GB/T 13302—91Www.bzxZ.net
试样应精心制备，保证石墨碳不脱落，以能真实，清晰显露石墨碳为宜。抛光时建议用丝绒或纤维细致而质硬的丝织品。研磨剂可用金刚石研磨肾，氧化镁或氧化铝膏或悬浮液等。在磨制过程中要防止试样过热。

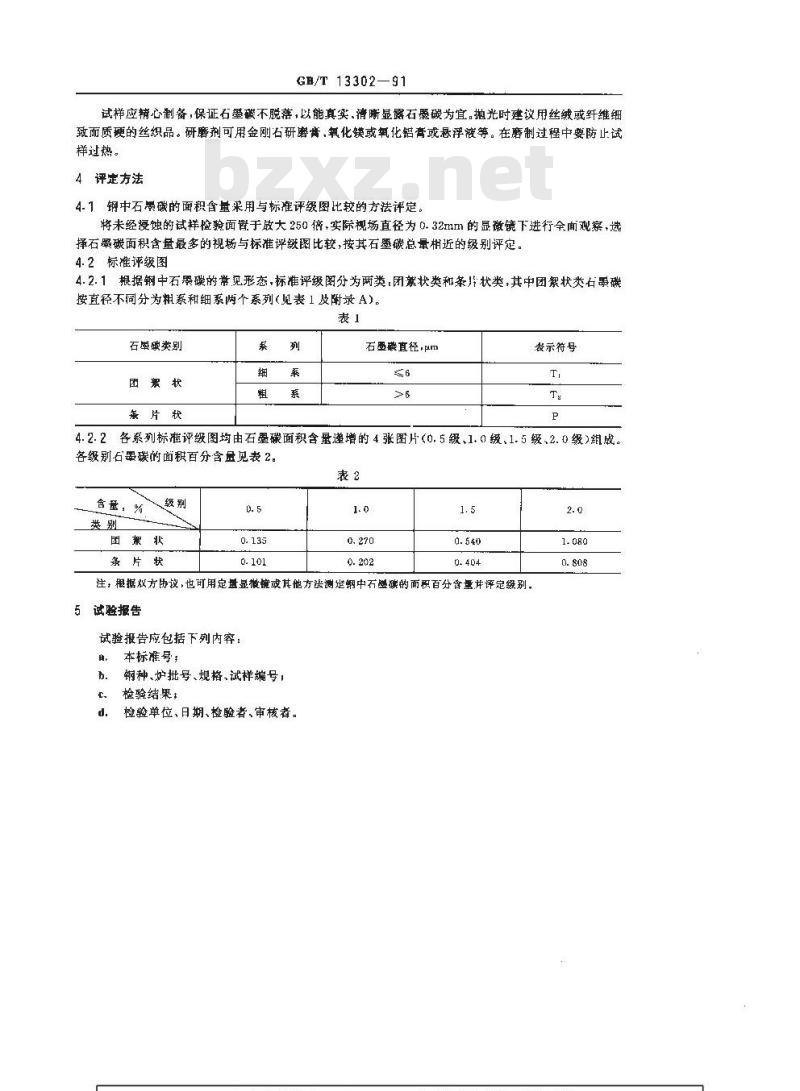

4评定方法
4.1钢中石累碳的面积含量果用与标准评级图比较的方法评定。将未经授蚀的试样检验面臀于放大 250 倍,实际视场直径为 0.32mm 的显微镜下进行全面观察,选择石器碳面积含量最多的视场与标准评图比较，按其石墨碳总量相近的级别评定。4.2标准评级图
4.2.1根据钢中石累碳的常见形态,标准评级图分为两类,团素状类和条片状类，其中团絮状类右睾碳按直径不同分为粗系和细系两个系列（见表1及附录A)。表1
石睾磁类别
团襄状
条片状
石墨微直径，μm
表示符号
4.2.2各系列标准评级图均由石墨碳面积含量逆增的4张图片(0.5级、1.0级、1.5级、2.0级）组成。各级别石墨碳的面积百分含量见表2。表2
含量，%
团亲妆
条片状
注，根据双方协议，也可用定量显微镜或其他方法测定钢中石腿碳的面积百分含量,并评定级别。5试验报告
试验报告应包括下列内容：
本标准号：
钢种、炉批号、规格、试样编号！检验结果：
检验单位、日期、检验者、审核者。2.0

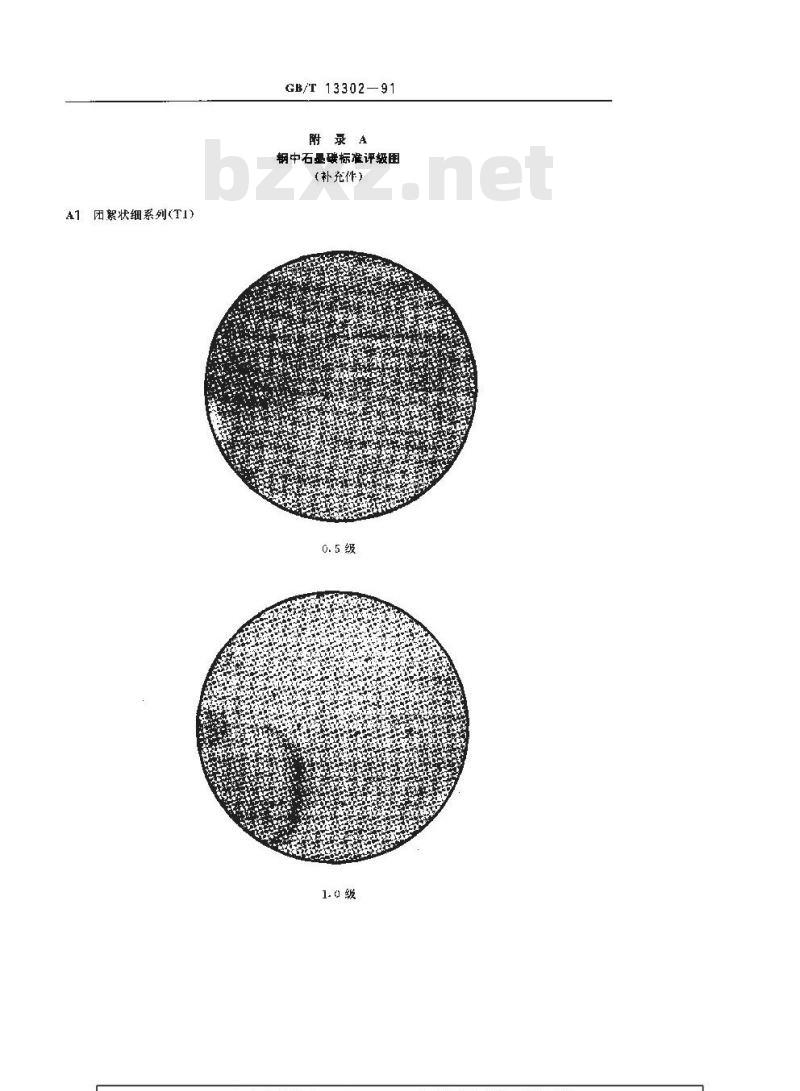

A1团累状细系列(T1)
GB/T 13302—91
附录A
钢中石量碳标准评级图
（补充件）
GB/T13302—91

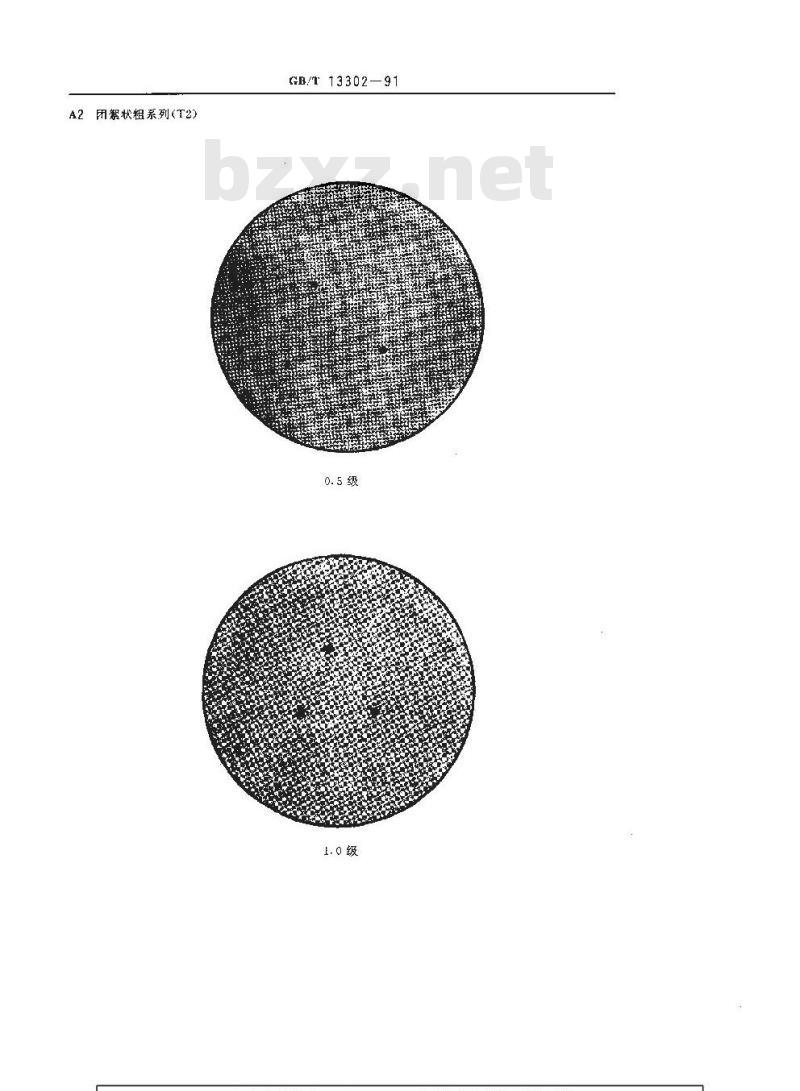

A2团毅状粗系列(T2)
GE/T13302—91
GB/T13302—91
A3条片状类(P)
GB/T13302--91
GB/T13302—91
附加说明：
GB/T13302—91
本标准由中华人民共和国冶金工业部提出。本标准由齐齐哈尔钢厂，首钢特殊钢公司负责起草。本标准主要起草人崔荣、马慧、付军、柏文杰、叶德春。自本标准实施之日起，原中华人民共和国冶金工业部发布的部标准YB43一64&弹簧钢中石墨碳含量显微测定法作废。
本标准水平等级标记GB/T 13302—911
