【国家标准(GB)】 高电阻电热合金快速寿命试验方法

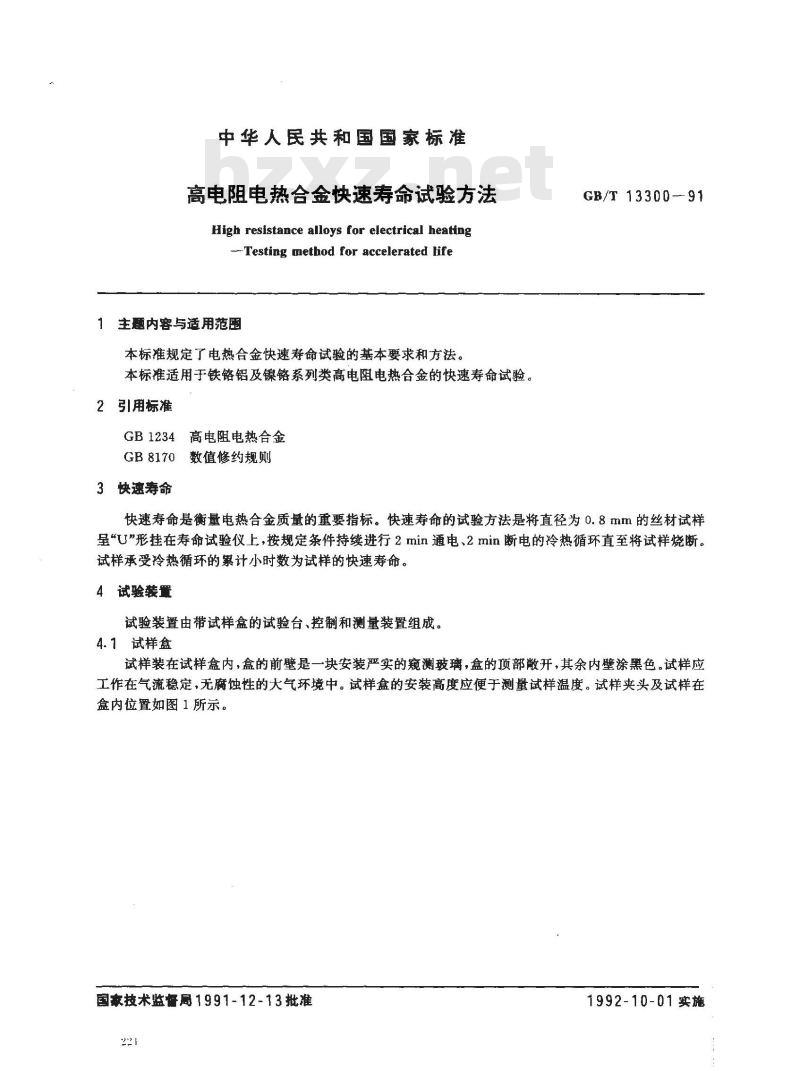

中华人民共和国国家标准
高电阻电热合金快速寿命试验方法High resistance alloys for electrical heating--Testing method for accelerated life1主题内容与适用范围
本标准规定了电热合金快速寿命试验的基本要求和方法。本标准适用于铁铬铝及镍铬系列类高电阻电热合金的快速寿命试验。2引用标准
GB1234高电阻电热合金
GB8170数值修约规则
3快速寿命
GB/T 13300-91
快速寿命是衡量电热合金质量的重要指标。快速寿命的试验方法是将直径为0.8mm的丝材试样呈“U”形挂在寿命试验仪上，按规定条件持续进行2min通电、2min断电的冷热循环直至将试样烧断。试样承受冷热循环的累计小时数为试样的快速寿命。4试验装置
试验装置由带试样盒的试验台、控制和测量装置组成。4.1试样盒
试样装在试样盒内，盒的前壁是一块安装严实的窥测玻璃，盒的顶部散开，其余内壁涂黑色。试样应工作在气流稳定，无蚀性的大气环境中。试样盒的安装高度应便于测量试样温度。试样夹头及试样在盒内位置如图1所示。
国象技术监督局1991-12-13批准221
1992-10-01实施
4.2试样夹头
GB/T13300—91

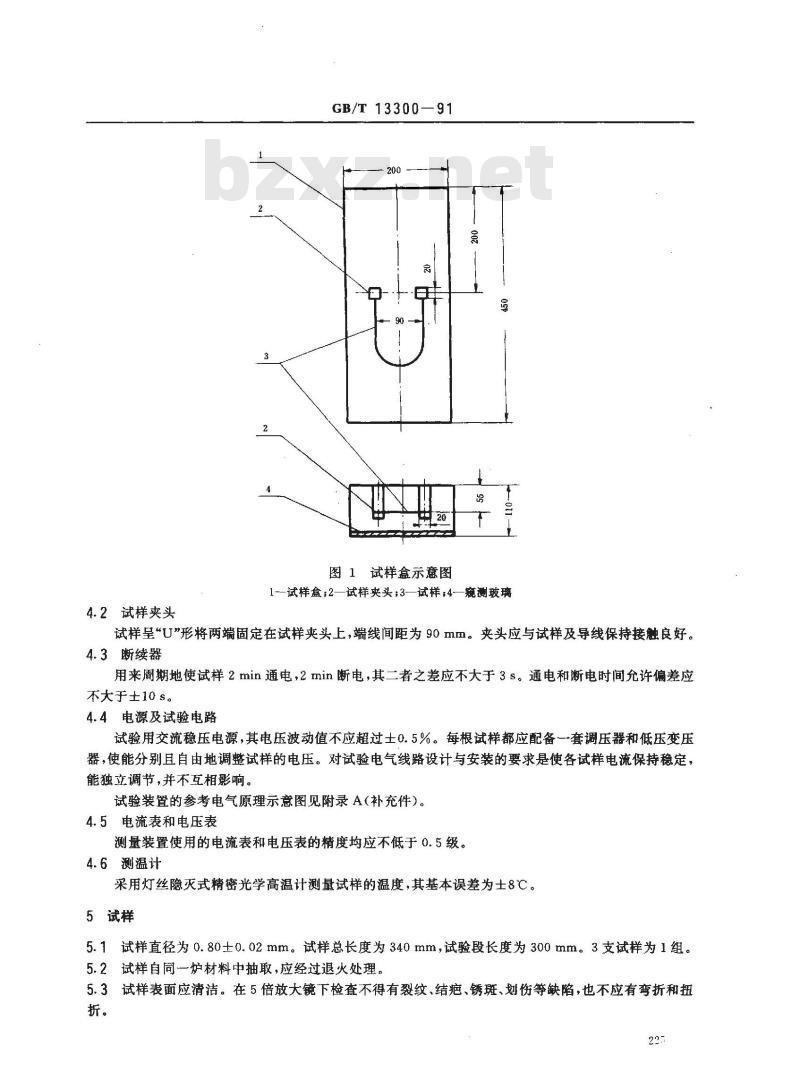

图1试样盒示意图
1试样盒;2—试样夹头;3—试样;4—窥测玻璃试样呈“U”形将两端固定在试样夹头上，端线间距为90mm。夹头应与试样及导线保持接触良好。4.3断续器
用来周期地使试样2min通电，2min断电，其二者之差应不大于3s。通电和断电时间允许偏差应不大于士10s。
4.4电源及试验电路
试验用交流稳压电源，其电压波动值不应超过土0.5%。每根试样都应配备一套调压器和低压变压器，使能分别且自由地调整试样的电压。对试验电气线路设计与安装的要求是使各试样电流保持稳定，能独立调节，并不互相影响，
试验装置的参考电气原理示意图见附录A（补充件）。4.5电流表和电压表
测量装置使用的电流表和电压表的精度均应不低于0.5级。4.6测温计
采用灯丝隐灭式精密光学高温计测量试样的温度，其基本误差为士8℃。5试样
5.1试样直径为0.80士0.02mm。试样总长度为340mm，试验段长度为300mm。3支试样为1组。5.2试样自同一炉材料中抽取，应经过退火处理。5.3试样表面应清洁。在5倍放大镜下检查不得有裂纹、结疤、锈斑、划伤等缺陷，也不应有弯折和扭折。

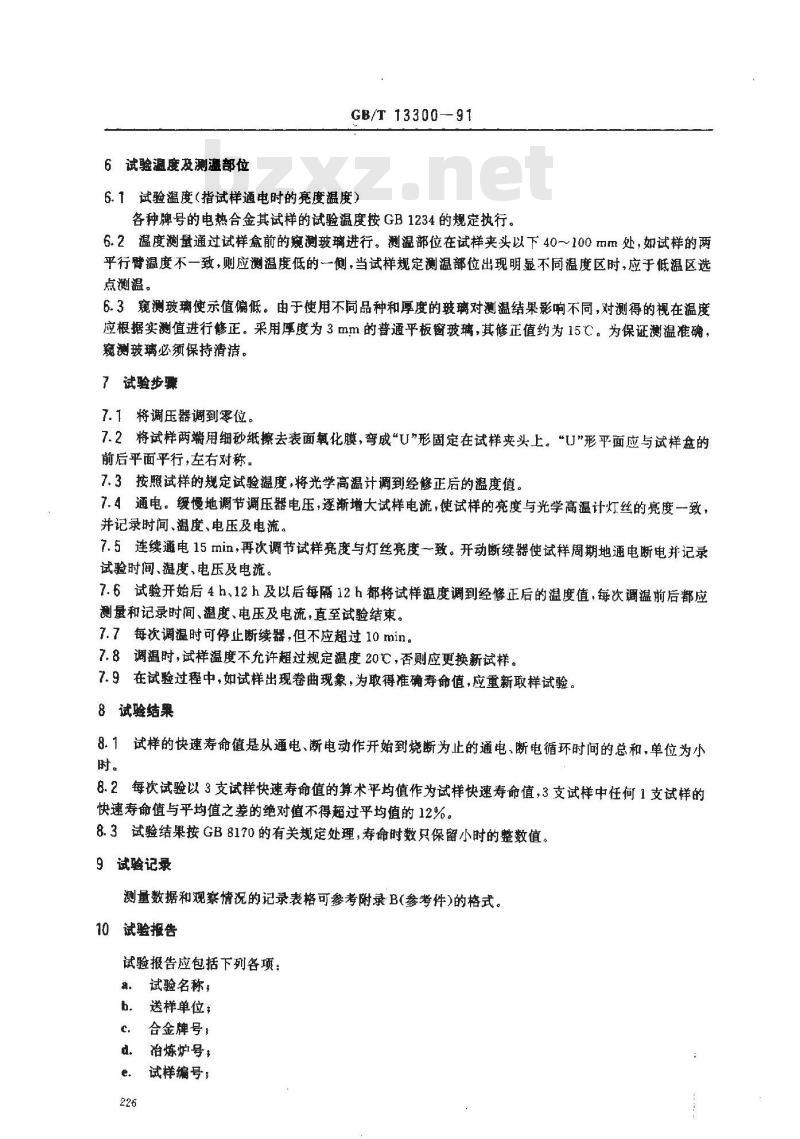

6试验温度及测温部位
GB/T 13300--91
6.1试验温度（指试样通电时的毫度温度）各种牌号的电热合金其试样的试验温度按GB1234的规定执行。6.2温度测量通过试样盒前的窥测玻璃进行。测温部位在试样夹头以下40～100mm处，如试样的两平行臂温度不一致，则应测温度低的一侧，当试样规定测温部位出现明显不同温度区时，应于低温区选点测温。
6.3窥测玻璃使示值偏低。由于使用不同品种和厚度的玻璃对测温结果影响不同，对测得的视在温度应根据实测值进行修正。采用厚度为3mm的普通平板窗玻璃，其修正值约为15℃。为保证测温准确，窥测玻璃必须保持清洁。
7试验步骤
7.1将调压器调到零位。
7.2将试样两端用细砂纸擦去表面氧化膜，弯成“U”形固定在试样爽头上。“U”形平面应与试样盒的前后平面平行,左右对称。
7.3按照试样的规定试验温度，将光学高温计调到经修正后的温度值。7.4通电。缓慢地调节调压器电压，逐渐增大试样电流，使试样的亮度与光学高温计灯丝的亮度一致，并记录时间、温度、电压及电流。7.5连续通电15min，再次调节试样亮度与灯丝亮度一致。开动断续器使试样周期地通电断电并记录试验时间、温度、电压及电流。7.6试验开始后4h、12h及以后每隔12h都将试样温度调到经修正后的温度值，每次调温前后都应测量和记录时间、温度、电压及电流，直至试验结束。7.7每次调温时可停止断续器，但不应超过10min。7.8调温时，试样温度不允许超过规定温度20℃，否则应更换新试样。7.9在试验过程中，如试样出现卷曲现象，为取得准确寿命值，应重新取样试验。8试验结果
8.1试样的快速寿命值是从通电、断电动作开始到烧断为止的通电、断电循环时间的总和，单位为小时。
8.2每次试验以3支试样快速寿命值的算术平均值作为试样快速寿命值，3支试样中任何1支试样的快速寿命值与平均值之差的绝对值不得超过平均值的12%。8.3试验结果按GB8170的有关规定处理，寿命时数只保留小时的整数值。9试验记录
测量数据和观察情况的记录表格可参考附录B(参考件)的格式。10试验报告
试验报告应包括下列各项：
试验名称：
送样单位；
合金牌号：
d．炼炉号，
试样编号：

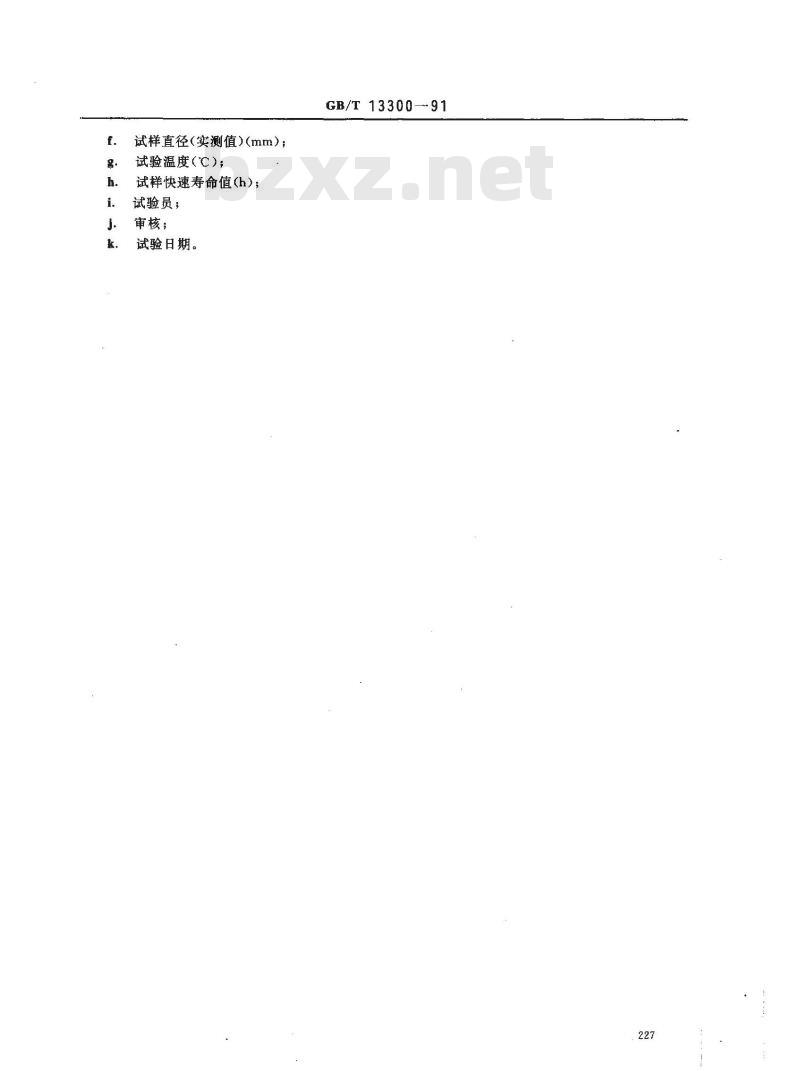

试样直径（实测值）（mm）；
试验温度(℃)；
试样快速寿命值(h)；
试验员，
审核；
试验日期。
GB/T 13300-91
GB/T13300—91

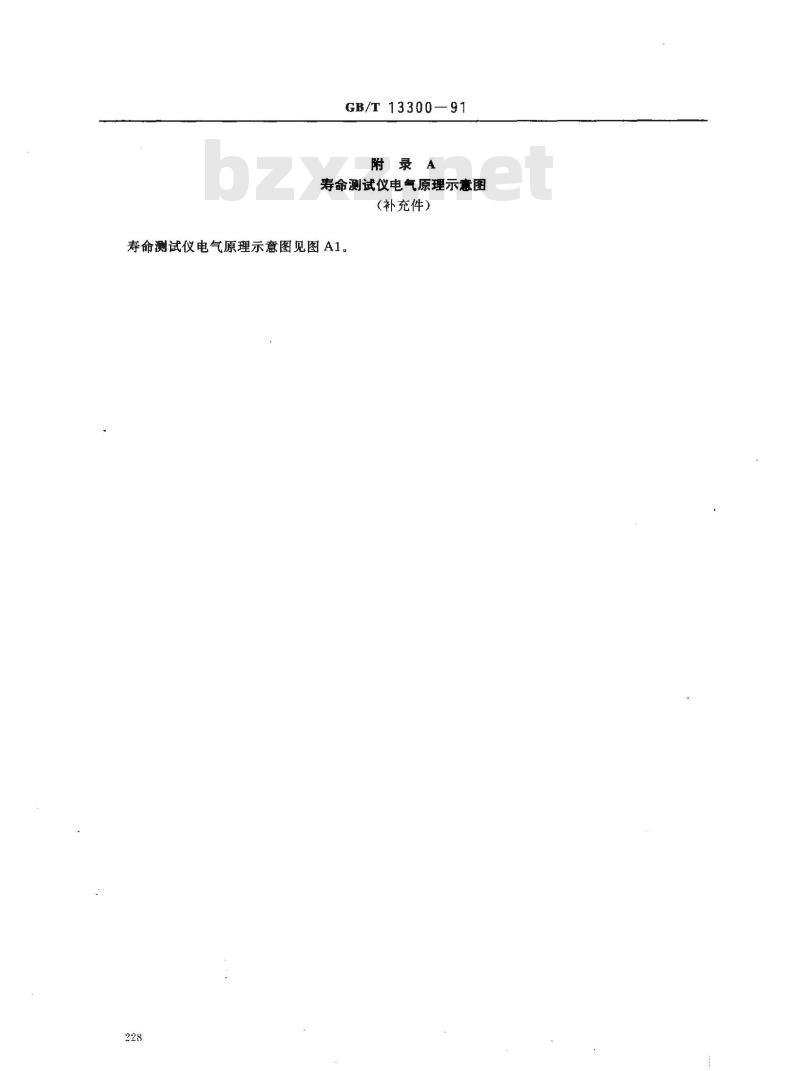

寿命测试仪电气原理示意图
(补充件）
寿命测试仪电气原理示意图见图A1。228
13300-91
A8/022
器电彩盘
*快顺
\MT~\MT
AAAAAA
GB/T 13300—91
附录B
高电阻电热合金快速寿命试验原始记录（参考件）
试样编号
合金牌号
送样单位
电阻率.o.m
试样直径,mm
高温计示值，
试验温度，℃
调温后
调温前
调逛后
调溢前bzxz.net
调温后
调温前
平均溢降，℃
寿命值，h
平均温降，℃
寿命值，h
寿命值，h平均温降，℃
烧断后长度，mm
烧断后长度，mm
烧断后长度，mm
烧断后平均长度，mm
寿命，h
试验结果
(三支平均值）
附加说明：
GB/T13300—91
本标准由中华人民共和国冶金工业部提出。本标雄由首都钢铁公司钢丝厂、上海电器科学研究所负责起草。本标准主要起草人郑邦胜、杜永良、付泽梓、季顺康、简帼贤、马玮安、胡纯玉。自本标准实施之日起，GB1234一85《高电阻电热合金》中附录A快速寿命试验方法（补充件）、YB952-82《高电阻电热合金快速寿命试验方法》、JB1097--84《高电阻电热合金快速寿命试验方法》同时作废。
