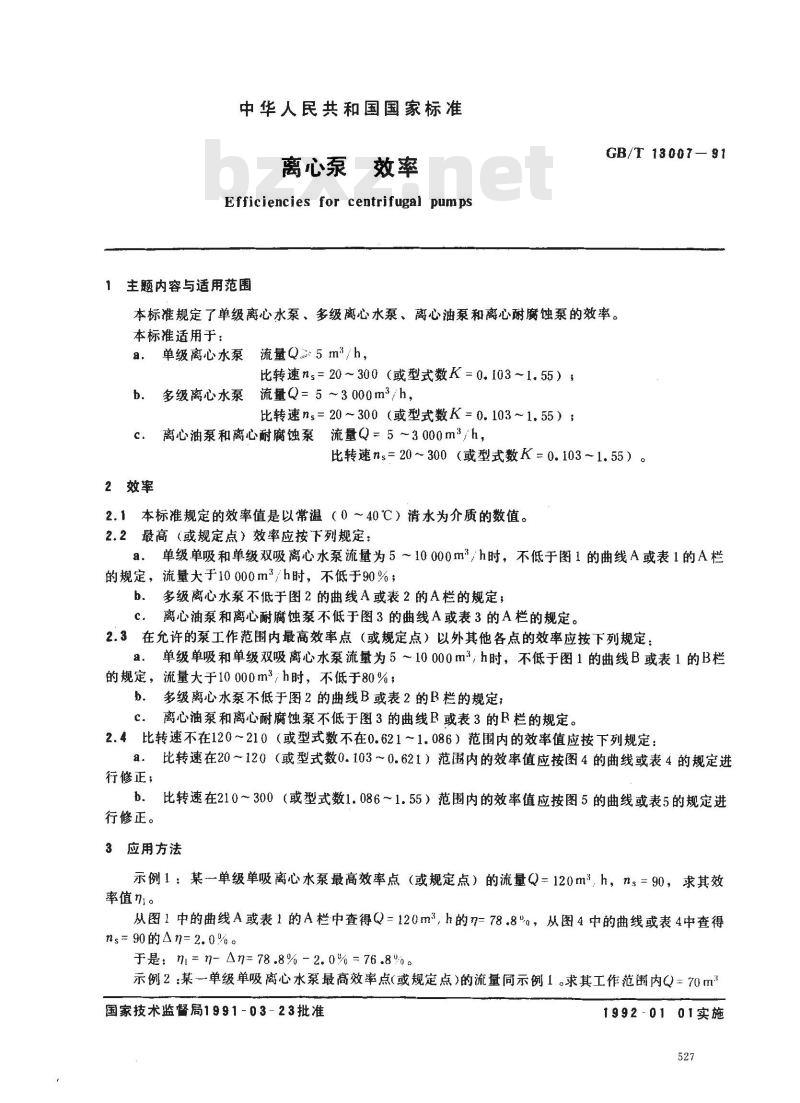

中华人民共和国国家标准
离心泵效率
Efficiencies for centrifugal pumps1 主题内容与适用范围
GB/T 13007— 91
本标准规定了单级离心水泵、多级离心水泵、离心油泵和离心耐脑蚀泵的效率。本标准适用于：
单级离心水泵流量Q5m/h，
比转速ns=20～300（或型式数K=0.103～1.55）多级离心水泵流量Q=5~3000m/h，b.
比转速ns=20～300（或型式数K=0.103～1.55）；c.
2效率

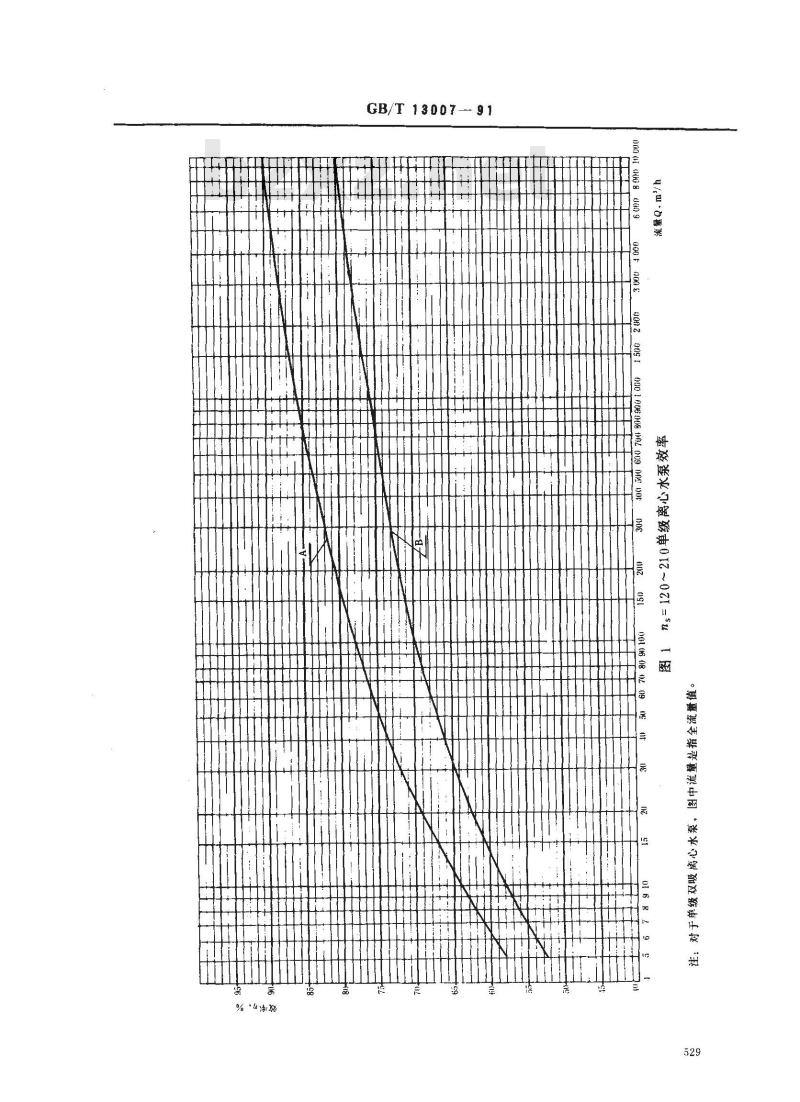

离心油泵和离心耐腐蚀泵流量Q=5～3000m/h，比转速ns=20～300（或型式数K=0.103～1.55）。2.1本标准规定的效率值是以常温（0～40℃）清水为介质的数值。2.2最高（或规定点）效率应按下列规定：单级单吸和单级双吸离心水泵流量为5～10000m3/h时，不低于图1的曲线A或表1的A档a.

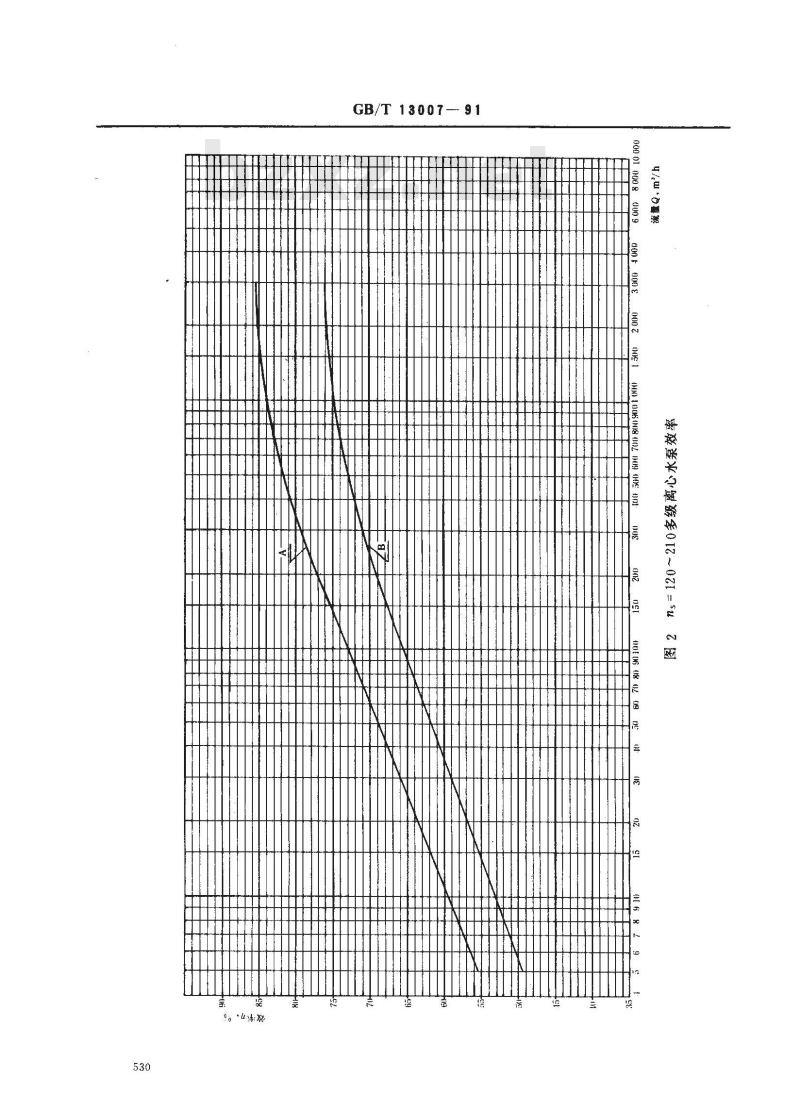

的规定，流量大于10000m2/h时，不低于90%；多级离心水泵不低于图2的曲线A或表2的A栏的规定；b.

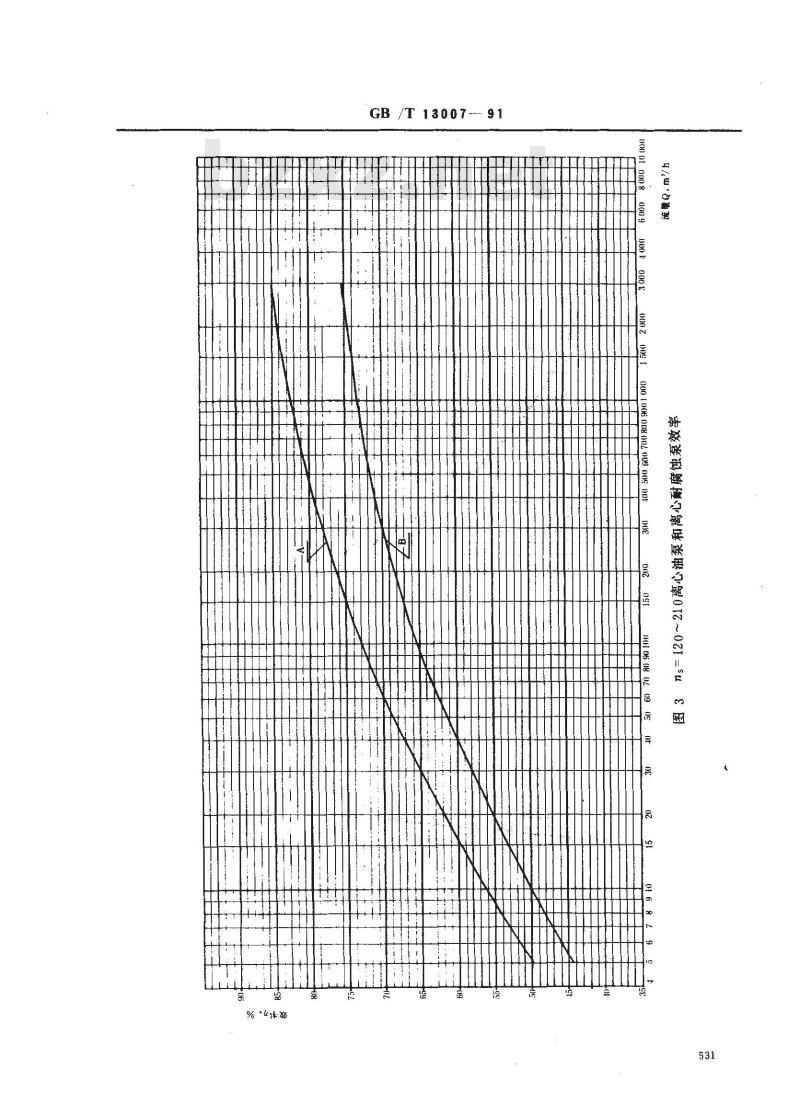

离心油泵和离心耐腐蚀泵不低于图3的曲线A或表3的A栏的规定。c.
2.3在允许的泵工作范围内最高效率点（或规定点）以外其他各点的效率应按下列规定：a.
单级单吸和单级双吸离心水泵流量为5～10000m，h时，不低于图1的曲线B或表1的B栏的规定，流量大于10000m，h时，不低于80%；b.
多级离心水泵不低于图2的曲线B或表2的R栏的规定；离心油泵和离心耐腐蚀泵不低于图3的曲线B或表3的栏的规定。c.
2.4比转速不在120～210（或型式数不在0.621～1.086）范围内的效率值应按下列规定：a.
行修正；
比转速在20～120（或型式数0.103～0.621）范围内的效率值应按图4的曲线或表4的规定进b.
比转速在210～300（或型式数1.086～1.55）范围内的效率值应按图5的曲线或表5的规定进行修正。
3应用方法
示例1：某单级单吸离心水泵最高效率点（或规定点）的流量Q=120m，h，ns=90，求其效率值n。
从图1中的曲线A或表1的A栏中查得Q=120m，h的=78.8%，从图4中的曲线或表4中查得ns= 90的△n= 2. 0%。
于是: nl= n-△n=78.8% -2.0% = 76.8% 示例2：某一单级单吸离心水泵最高效率点（或规定点）的流量向示例1。求其工作范围内Q=70m国家技术监督局1991~03-23批准1992-0101实施
GB/T13007—91

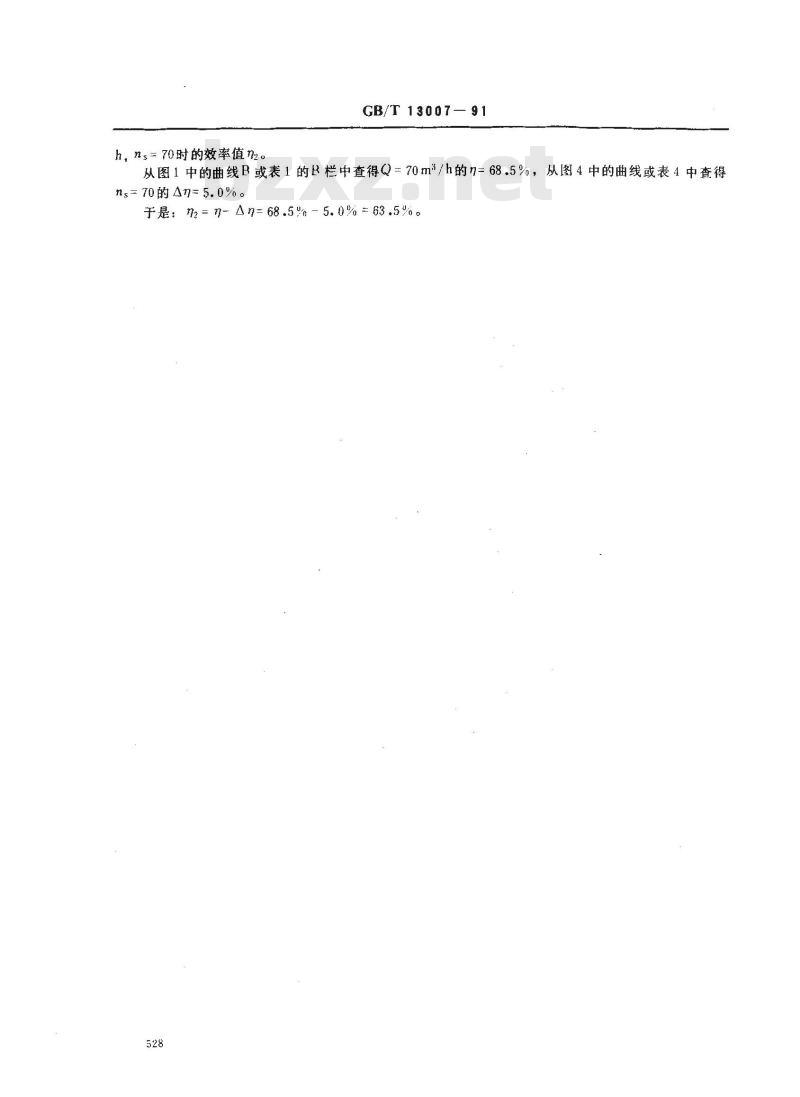

h，ns=70时的效率值n2。
从图1中的曲线B或表1的R栏中查得Q=70m/h的n=68.5%，从图4中的曲线或表4中查得ns=70的n=5.0%。
于是：n2=m-An=68.5%-5.0%=63.5%。528
GB/T 13007-91
/·oom
%也涤x
GB/T 13007-~ 91
GB /T 13007--91
u/w·bx
GB/T13007—91
图4ns=20~120离心泵效率修正值220
图5ns=210~300离心泵效率修正值比转速n：
型式数K
比转速n
型式数K
Q，m/h
Q，m\/h
Q，m/h
注：！
表中的效率值是ns
GB/T 13007—91
210时的数值。
单级离心水泵效率
表中单级双吸离心水泵的流量是指全流量值。:2
Q，m\/h
注：表中的效率值是ns
120～210时的数值。
多级离心水泵效率
10001500Www.bzxZ.net
Q，m2 h
Q，m3,h
GB/T13007—91
离心油泵和离心耐腐蚀泵效率
注：表中的效率值是ns=120～210时的数值。30
ns=20~120效率修正值
An，%
An，\
附加说明：
ns=210～300效率修正值
本标准由中华人民共和国机械电子工业部提出。本标准由沈阳水泵研究所归口。本标准由沈阳水泵研究所负责起草。本标准主要起草人韩忠宝。
本标准自实施之日起，原机械工业部部标准JB3559一84《单级离心水泵效率》、JB3560一84《多级离心水泵效率》和JB3563--84《离心油泵和离心耐腐蚀泵效率》作废。534
