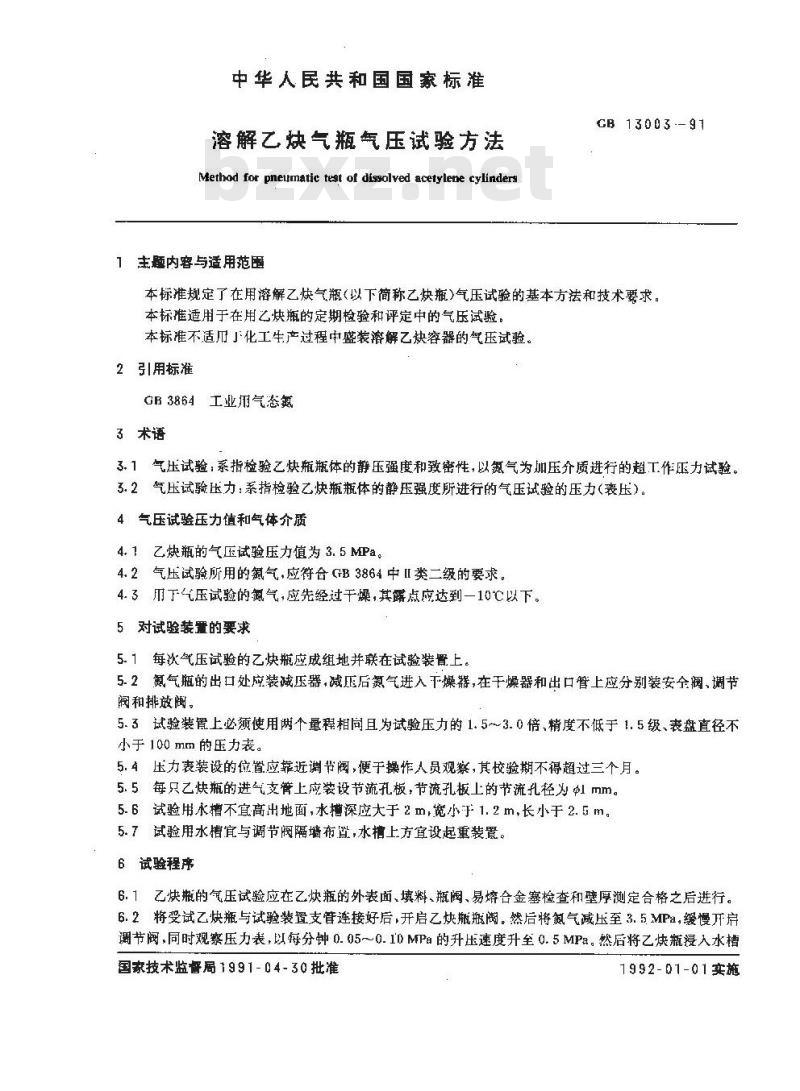

【国家标准(GB)】 溶解乙炔气瓶气压试验方法

中华人民共和国国家标准
溶解乙炔气瓶气压试验方法
Method for pneumatic test of dissolved acetylene cylinders1主题内容与适用范围免费标准bzxz.net
CB13003-91
本标准规定了在用溶解乙炔气瓶（以下简称乙炔瓶)气压试验的基本方法和技术要求。本标准适用于在用乙炔瓶的定期检验和评定中的气压试验。本标难不适用」化工生产过程中盛装溶解乙炔容器的气压试验。2引用标准
白B3864工业用气态氮
3术语
3.1气压试验，系指检验乙炔瓶瓶体的静压强度和致密性，以氮气为加压介质进行的超工作压力试验。3.2气压试验玉力：系指检验乙炔瓶瓶体的静压强度所进行的气压试验的压力（表压）。4气压试验压力值和气体介质
4.1乙炔瓶的气压试验压力值为3.5MPa。4.2气压试验所用的氮气，应符合B3864中类二级的要求。4.3用下气压试验的氮气，应先经过干燥，其露点应达到一10℃以下。5对试验装置的要求
5.1每次气压试验的乙炔瓶应成组地并联在试验装置上。5.2氮气瓶的出口处应装减压器，减压后氮气进入干燥器，在干燥器和出口管上应分别装安全阀、调节阀和排放阀。
5.3试验装置上必须使用两个量程相同且为试验压力的1.5～3.0倍，精度不低于1.5级、表盘直径不小于100mm的压力表。
5.4压力表装设的位置应靠近调节阀，便于操作人员观察，其验期不得超过三个月。5.5每只乙炔瓶的进气支管上应装设节流孔板，节流孔板上的节流孔径为mm。5.6试验用水槽不宜高出地面，水槽深应大于2m，宽小于1.2m，长小于2.5m。5.7试验用水槽宜与调节阀隔墙布置，水上方宜设起重装置。6试验程产
6.1乙炔瓶的气压试验应在乙炔瓶的外表面、填料、瓶阀、易熔合金塞检查和壁厚测定合格之后进行。6.2将受试乙炔瓶与试验装置支管连接好后，开启乙炔瓶瓶阀。然后将氮气减压至3.5MPa，缓慢开房调节阀，同时观察压力表，以每分钟0.05~0.10MPa的升压速度升至0.5MPa。然后将乙炔瓶浸入水槽国家技术监督局1991-04-30批准1992-D1-01实施

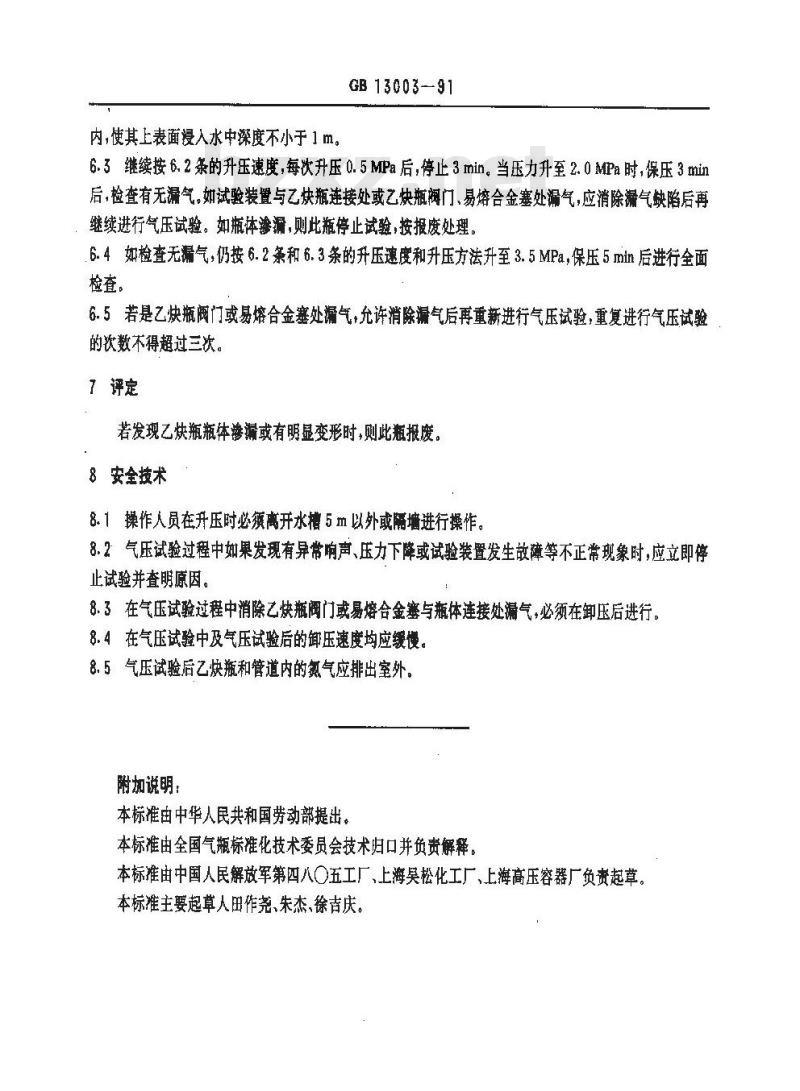

内，使其上表面浸入水中深度不小于1m。GB13003-91
6.3继续按6.2条的升压速度，每次升压0.5MPa后，停止3min。当压力升至2.0MPa时，保压3min后，检查有无漏气，如试验装置与乙炔瓶连接处或乙炔瓶阀门、易熔合金塞处漏气，应消除漏气缺陷后再继续进行气压试验。如瓶体渗漏，则此瓶停止试验，按报度处理。6.4如检查无漏气，仍按6.2条和6.3条的升压速度和升压方法升至3.5MPa，保压5min后进行全面检查。
6.5若是乙炔瓶阀门或易熔合金塞处漏气，允许消除漏气后再重新进行气压试验，重复进行气压试验的饮数不得超过三次，
7评定
若发现乙炔瓶瓶体渗漏或有明显变形时，则此瓶报废。8安全技术
8.1操作人员在升压时必须离开水槽5m以外或隔墙进行操作。8.2气压试验过程中如果发现有异常响声、压力下降或试验装置发生故障等不正常现象时，应立即停止试验并查明原因。
8.3在气压试验过程中消除乙炔瓶阀门或易熔合金塞与瓶体连接处漏气，必须在卸压后进行8.4在气压试验中及气压试验后的卸压速度均应缓慢，8.5气压试验后乙炔瓶和管道内的氮气应排出室外。附加说明：
本标准由中华人民共和国劳动部提出。本标准由全国气瓶标准化技术委员会技术归口并负责解释。本标准由中国人民解放军第四八〇五工厂、上海吴松化工厂、上海高压容器厂负责起草。本标准主要起草人田作尧、朱杰、徐吉庆。
