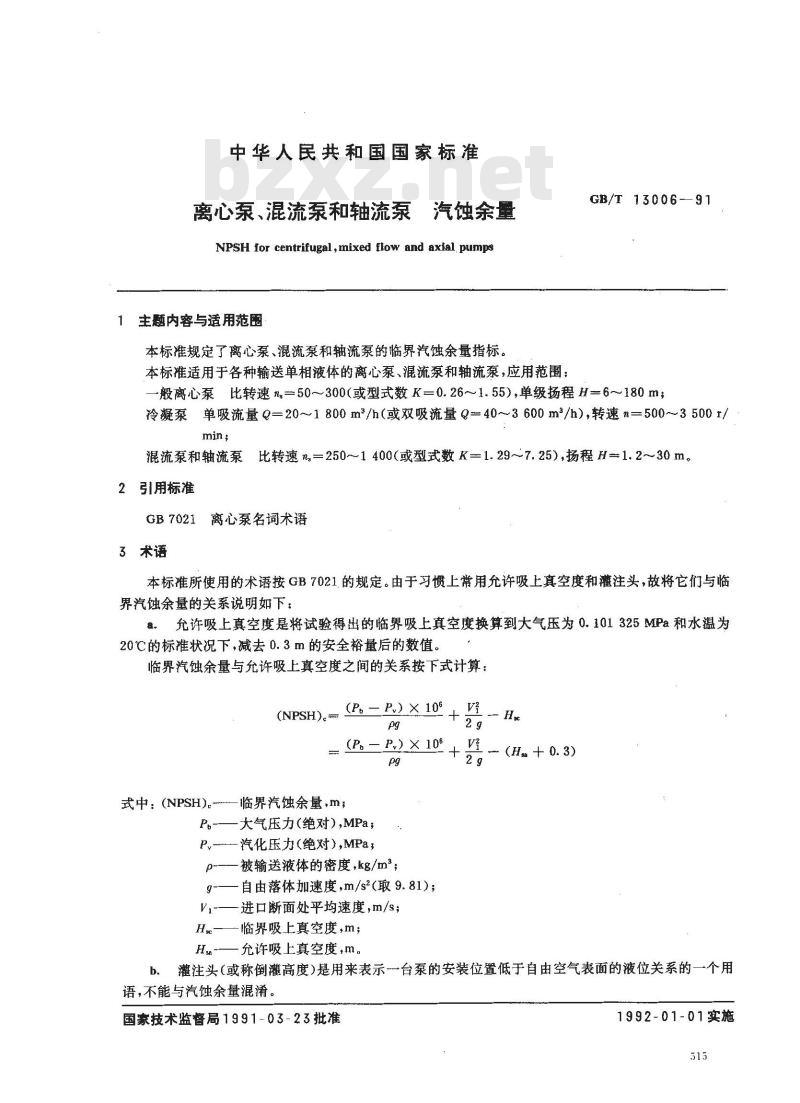

中华人民共和国国家标准
离心泵、混流泵和轴流泵
汽蚀余量
NPSH for centrifugal , mixed flow and axial pumps主题内容与适用范围
本标准规定了离心泵、混流泵和轴流泵的临界汽蚀余量指标。本标准适用于各种输送单相液体的离心泵、混流泵和轴流泵，应用范围：GB/T 13006-91
一般离心泵比转速ng=50～300(或型式数K=0.26～1.55)，单级扬程H=6~180m；冷凝泵单吸流量Q=20～1800m/h（或双吸流量Q=40~3600m/h），转速n=500~3500r/min;
混流泵和轴流泵比转速ng=250~～1400(或型式数 K-1.29～7.25),扬程H=1.2～30m。2引用标准
GB7021离心泵名词术语
3术语
本标准所使用的术语按GB7021.的规定。由于习惯上常用允许吸上真空度和灌注头，故将它们与临界汽蚀余量的关系说明如下：
允许吸上真空度是将试验得出的临界吸上真空度换算到大气压为0.101325MPa和水温为8、
20℃的标准状况下，减去0.3m的安全裕量后的数值。临界汽蚀余量与允许吸上真空度之间的关系按下式计算：(P - P) × 10% + - Hxs
(NPSH)。-免费标准下载网bzxz
(P。 - P) × 100 +
式中：(NPSH)。临界汽蚀余量，m；P,-大气压力(绝对),MPa;
汽化压力（绝对），MPaz
被输送液体的密度，kg/m；
自由落体加速度，m/s2(取9.81)；进口断面处平均速度，m/s；
Hs—临界吸上真空度,m；
Hsa-—允许吸上真空度,m。
(Hsa + 0. 3)
b．灌注头（或称倒灌高度）是用来表示台泵的安装位置低于自由空气表面的液位关系的一个用语，不能与汽蚀余量混淆。
国家技术监督局1991-03-23批准1992-01-01实施

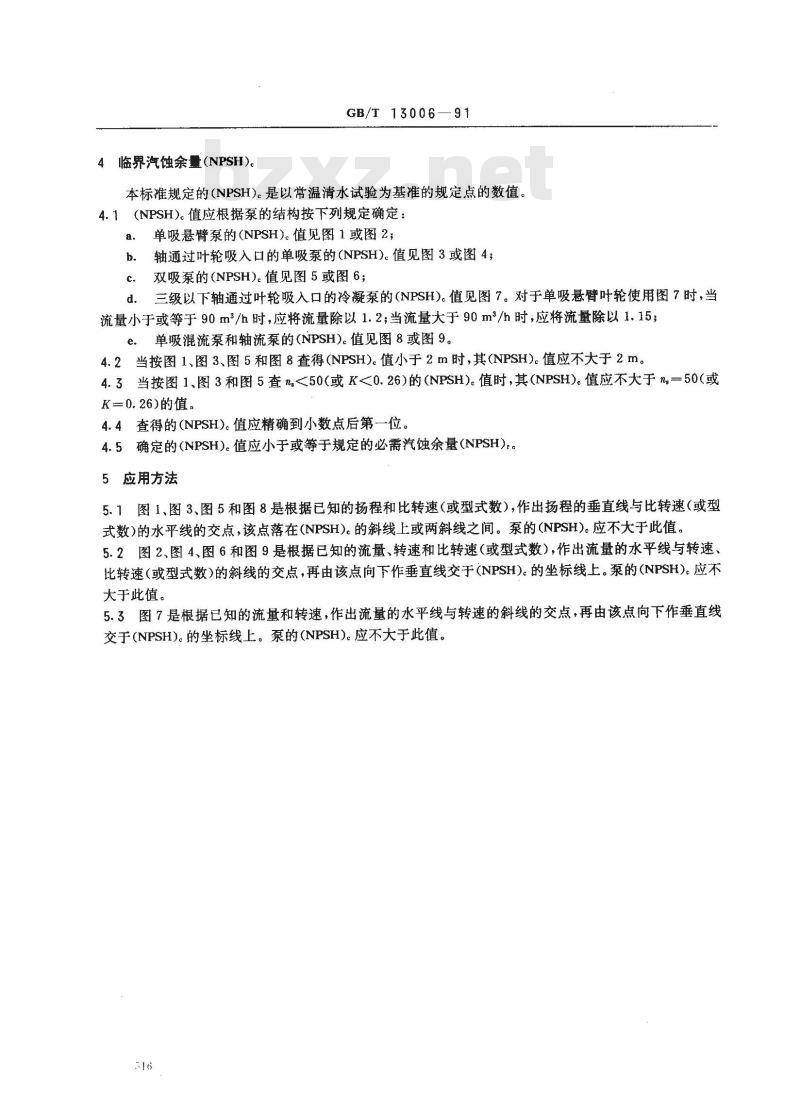

4临界汽蚀余量(NPSH)。
GB/T13006—91
本标准规定的(NPSH)。是以常温清水试验为基准的规定点的数值4.1（NPSH)。值应根据泵的结构按下列规定确定：单吸悬臂泵的(NPSH)。值见图1或图2；a.
轴通过叶轮吸入口的单吸泵的（NPSH)。值见图3或图4；b.
c．双吸泵的(NPSH)。值见图5或图6；d．三级以下轴通过叶轮吸入口的冷凝泵的（NPSH)。值见图7。对于单吸悬臂叶轮使用图7时，当流量小于或等于90m/h时，应将流量除以1.2；当流量大于90m/h时，应将流量除以1.15；e.单吸混流泵和轴流泵的(NPSH)。值见图8或图9。4. 2当按图 1、图 3、图 5和图 8查得(NPSH)。值小于 2 m时,其(NPSH)。值应不大于 2 m。4.3当按图1、图3和图5查n<50(或K<0.26)的（NPSH)。值时，其（NPSH)。值应不大于ng一50（或K=0.26)的值
4.4查得的(NPSH)。值应精确到小数点后第一位。4.5确定的（NPSH)。值应小于或等于规定的必需汽蚀余量(NPSH)t。5应用方法
5.1图1、图3、图5和图8是根据已知的扬程和比转速（或型式数），作出扬程的垂直线与比转速（或型式数）的水平线的交点，该点落在(NPSH)。的斜线上或两斜线之间。泵的(NPSH)。应不大于此值。5.2图2、图4、图6和图9是根据已知的流量、转速和比转速（或型式数），作出流量的水平线与转速、比转速（或型式数）的斜线的交点，再由该点向下作垂直线交于（NPSH)。的坐标线上。泵的（NPSH)。应不大于此值。
5.3图7是根据已知的流量和转速，作出流量的水平线与转速的斜线的交点，再由该点向下作垂直线交于(NPSH)。的坐标线上。泵的(NPSH)。应不大于此值。516
180150
GB/T 13006-91

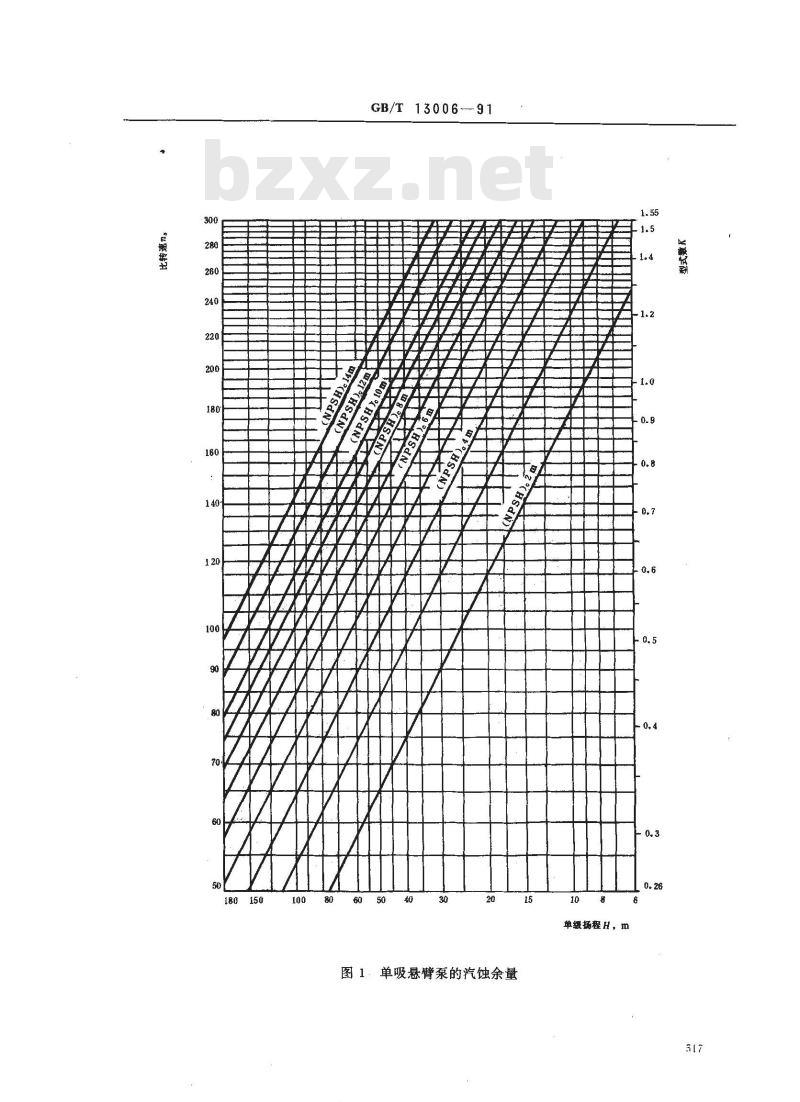

图1：单吸悬臂泵的汽蚀余量
单缓扬程H，m
GB/T13006-91

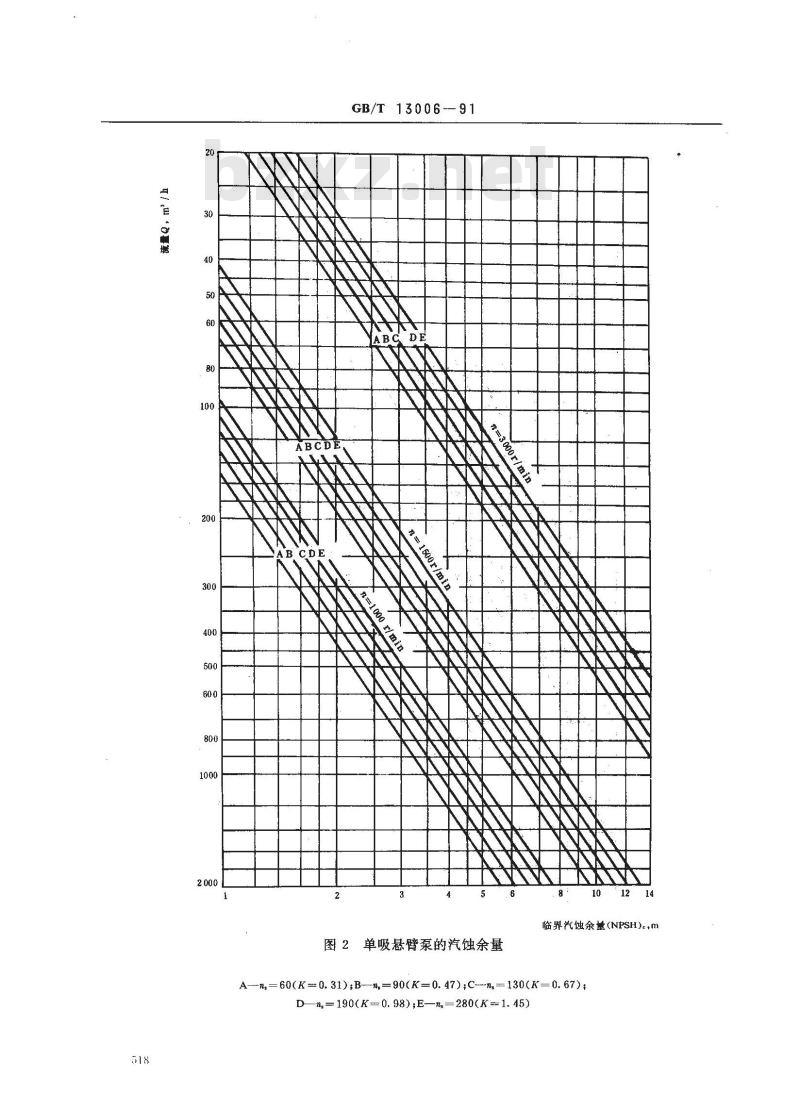

图2单吸悬臂泵的汽蚀余量
临界汽蚀余量（NPSH)e，m
A-n,= 60(K 0. 31); Bn,=90(K=0. 47);C-n, =130(K=0. 67),Dn, = 190(K- 0. 98);E—ns =280(K = 1. 45)300
GB/T13006—91
单级扬程H，m

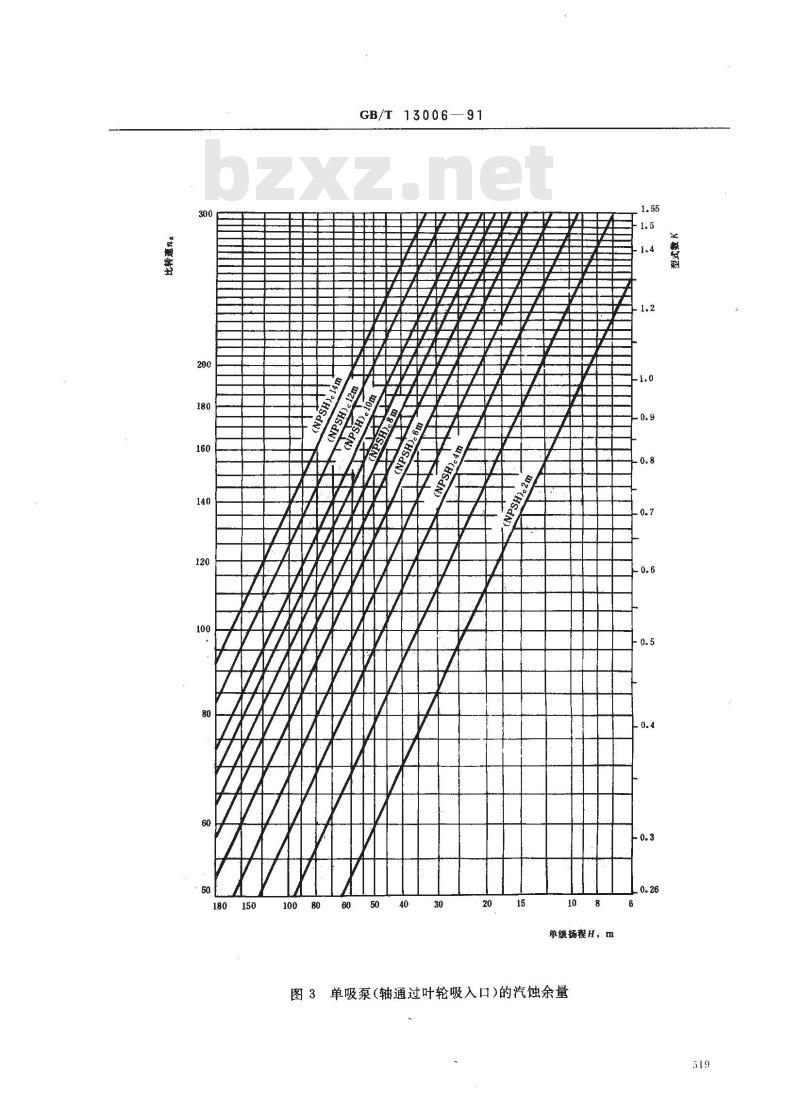

图3单吸泵（轴通过叶轮吸入口）的汽蚀余量1.55
GB/T13006-91
临界汽蚀余(NPSH)e，m
图4单吸泵（轴通过叶轮吸入口）的汽蚀余量A--n, =60(K = 0. 31),B—n,= 90(K= 0. 47);C-—n, = 130(K = 0. 67);D—n=190(K= 0. 98);E—n- 280(K= 1. 45)14
180150
GB/T 13006 ---91
图5双吸泵的汽蚀余量
单级扬程H，m
GB/T 13006—91
图6双吸泵的汽蚀余量
临界汽蚀余量（NPSH)em
A--n,= 60(K-0. 31);B—n,= 90(K- 0. 47);C—na= 130(K=0. 67);D-n =190(K= 0. 98);E—n=280(K= 1. 45)14
GB/T 13006—91
临界汽蚀余量(NPSH)c，m
冷凝泵(轴通过叶轮吸入口)的汽蚀余量图7
GB/T13006-.91
单级扬程H、丑
图8单吸混流泵和轴流泵的汽蚀余量7.25
14000f
GB/T13006-91
临界汽蚀余量（NPSH)e，m
图9单吸混流泵和轴流泵的汽蚀余量A-n,= 300(K==1. 55); B-ns=1 000(K=5. 17)5323
附加说明：
GB/T 13006—91
本标准由中华人民共和国机械电子工业部提出。本标由沈阳水泵研究所归口。
本标准由沈阳水泵研究所负责起草。本标准起草人乔钝。
本标准自实施之日起，原机械工业部部标推JB3562-84《离心泵、混流泵和轴流泵、汽蚀余量》作
本标准等效采用1975年美国水力学会HI《离心泵、回转泵、往复泵》标准中关于离心泵、混流泵和轴流泵的汽蚀余量指标部分。
