【机械行业标准(JB)】 热作模具钢显微组织评级

中华人民共和国机械行业标准
JB/T 8420—96
热作模具钢显微组织评级
1996-09-03发布
中华人民共和国机械工业部
1997-07-0实施
JB/T 8420—96

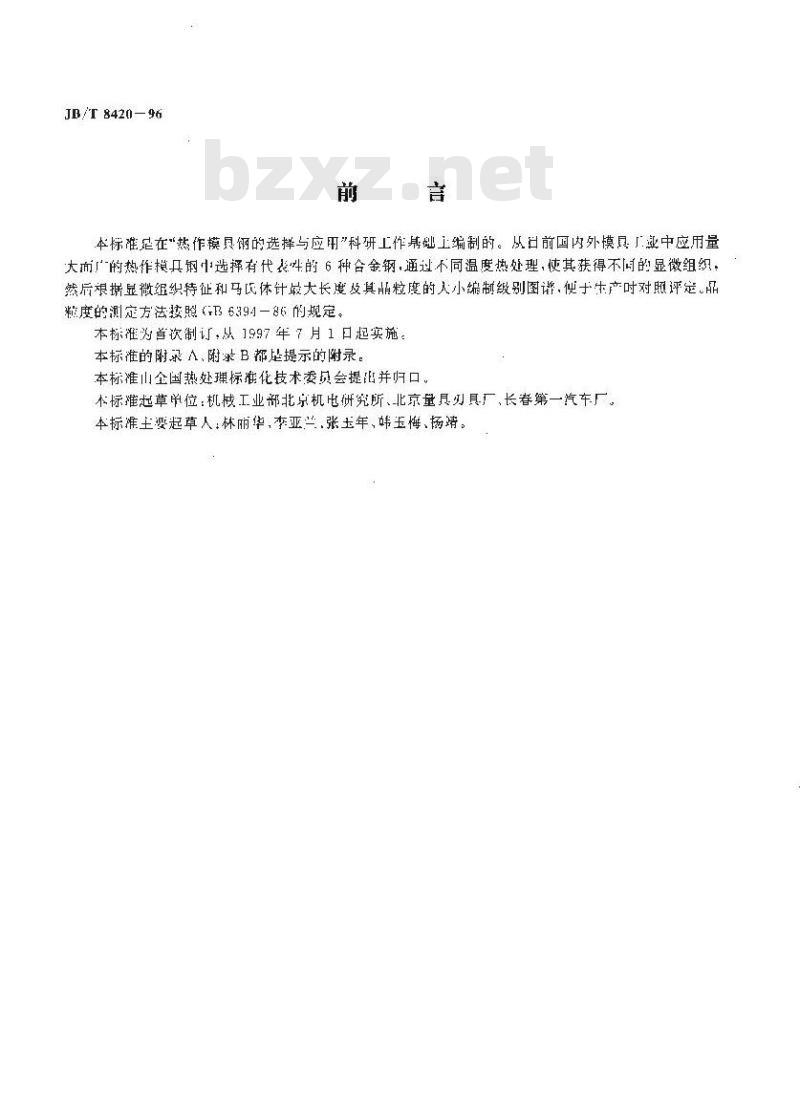

本标准是在“热作模具钢的选择与应用”科研工作基础工编制的。从日前国内外模具业中应用量大而广的热作模具钢中选择有代表啦的6种合金钢，通过不同温度热处理，使其获得不间的显微组织，然后根据显微组织待征和马氏体计最大长度及其晶粒度的人小编制级别图谱.便于生产时对照评定品粒度的测定方法接照（B 6394—86的规定。本标准为首次制，从1997年7月1日起实施本标准的附录A，附求B都是提示的附录。本标准山全国热处理标准化技术委员会提阳并归口。本标摊起草单位：机械工业部北京机电研究所、北京量具刃具厂、长春第一汽车厂。本标准主要起草人+林崩华，本亚兰.张玉年、韩玉悔、扬靖。1范围

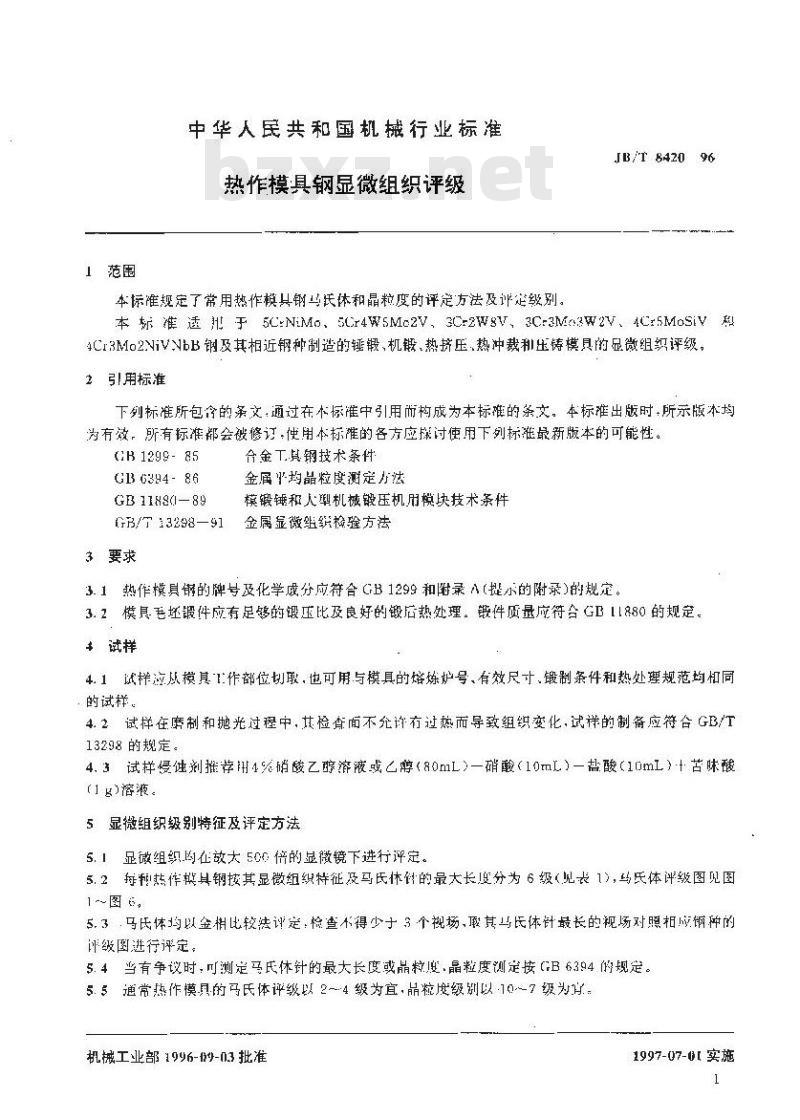

中华人民共和国机械行业标准
热作模具钢显微组织评级
本标准规定了常用热作模其钢体和晶粒度的评定方法及诈定级别。JB/T842096
本准适于5CNiMo，5Cr4W5Me2V，3C-2W8V、3C3M3W2V、4Cr5MoSiV4Cr3Mo2NiVNbB钢及其相近钢种制造的锤锻、机锻、热挤压，热冲裁和压铸模具的显微组织评级，2引用标准
下列标准所包含的条文，通过在木标准中引用而构成为本标难的条文。本标准出版时.所示版本均为有效，所有标准部会被修订，使用本标准的各方应操讨使用下列标准最新版本的可能性。CB1299- 85
G1 6394- 86
GE1188-89
GB/T13298—91
3要求
合金工具钢技术条件
金属平均品粒度测定力法
模锻锤和人塑机械锻压机用模块技术条件金属显微组织检验方法
3.1热作模具铸的牌号及化学成分应符合GB1299和附录A（提示的附录）的规定。3.2模具毛坏镀件应有足够的设压比及良好的锻后热处理。锻件质量应符合GB1I880的规定。+试样
4.1试样应从模其1作部位划取，也可用与模具的熔炼炉号、有效尺寸、锻制条件和热处理规范均相同的试样。
4.2试样在磨制和抛光过程中.其检套面不允许有过热而导致组织变化.试祥的制备应符合GB/T13298 的规定。
4.3试样慢剂推荐H4%硝酸乙醇溶液或乙醇（80mL）一硝酸（10mL）一盐酸（10mL）+苦味酸()溶液。
5显微组织级别特征及评定方法
显微组织在效大500倍的显微镜下进行评定。5.1
5.2每利热作模具钢按其显微组织特征及马氏休针的最大长度分为6级（见长1），马氏体评级图见国1 ~图 6,
5.3，马氏体均以金相比较法评定：检查不得少于3个视场，取其马氏体针最长的视场对照相应钢种的评级图进行评定：
5.4当有争议时，可测定马氏休针的最大长度或粒度·晶粒度测定按GB6394的规定。5.5通常热作模具的马氏体评级以2～4级为宜，品箍度级别以-10～7级为。机械工业部1996-9-13批准
1997-07-8【实施
5CrNiMo
Sfr4w5Mo2V
3cr2w8v
3Cr3M03W2V
4CrSMosiV
ACr3Ma2NiVNB
JB/T $420-96

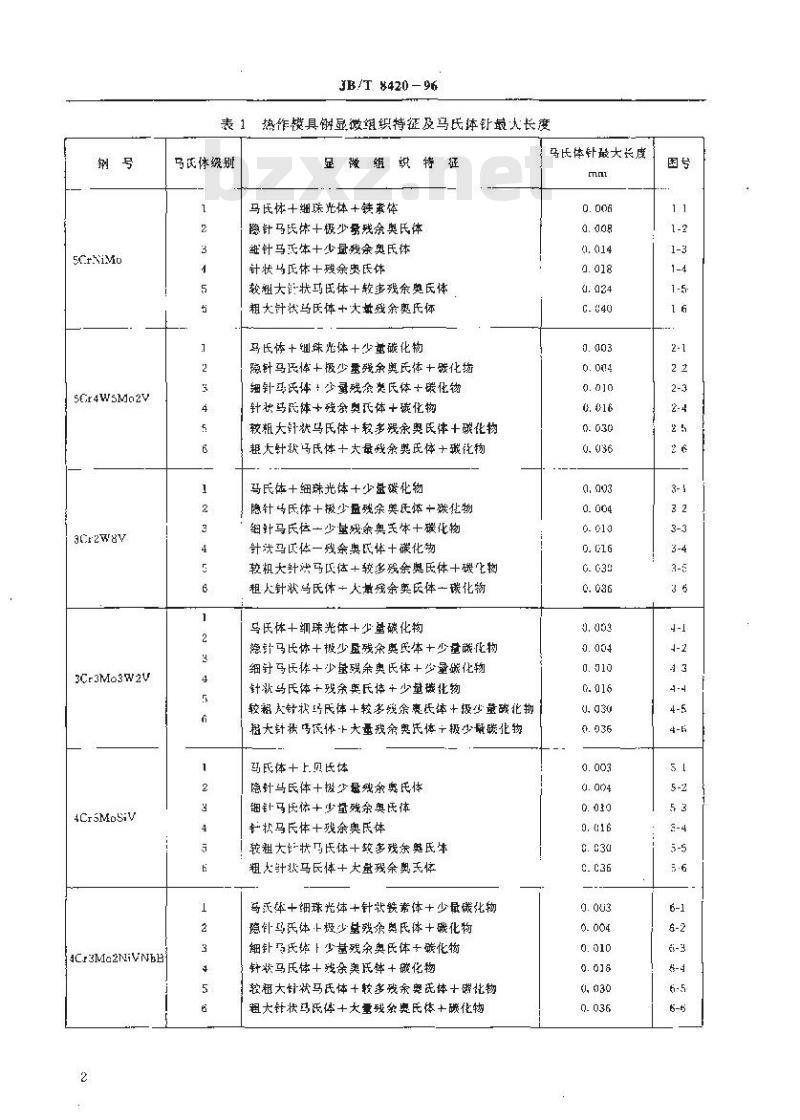

表1热作模具解显微组织特征及马氏体针最大长度马氏你缀别
显徽组织特征
马氏体+细珠光体+铁索体
隐针马氏体十极少景残余奥氏体维针马氏体十少量残余奥氏体
针状马氏体十残余奥氏体
较粗大证状马氏体十较率残余奥氏体粗大针状马氏体十大教强余奥氏体马氏体+组珠光体+少量碳化物
隐针马氏体+极少量残余奥氏体十残化纺细针马氏体+少量残念类民体+碳化彻针状马氏体+残余奥氏体+碳化物较瓶大针状马氏体+较多强余奥氏体+碳化物大针就马民体十大最战余奥氏体十哦化物马氏体+细珠光体+少量碳化物
隐针与氏体+极少盘残余奥氏体+溅化物细针马氏区一少量戏余奥天本十碳化物计球马氏体一残余奥氏体十炭化物较机大针然马及佐+较多残余奥氏体十碳化物粗大针状马氏体一大基癌余奥氏体一碳化物马氏体十细珠光体+少虽碳化物
隐计马氏体+极少量残余奥氏体十少量崴化物细针马氏体十少基强余奥氏体+少量磁化物针泌马氏体+残余奥氏体+少垫碳北物较和支针状马氏体+较多余惠氏体+极少量碳化物程大针被写底体十大蛋残余奥氏体十极少最碳非物马氏体+上贝氏体
隐针马氏体+极少量条奥氏体
针马氏体+少望残余奥氏体
专状马民体十残余奥民体
较粗大状马氏体+较多残亲奥氏牛粗大针状马氏体+大量残余奥氏体马天本+细球光体+针张铁素体+少最炭化物隐针马氏体十极少量残余奥氏体+碳化物细针孕抵站「少基残条奥氏体+碳化物针状马氏体+残余奥氏体+破化物较妞大灯状马氏体+较多残余既体十感化物粗大针状马氏体+大量残余奥氏体+碳化物马氏体针最大长度
JB/T 842096

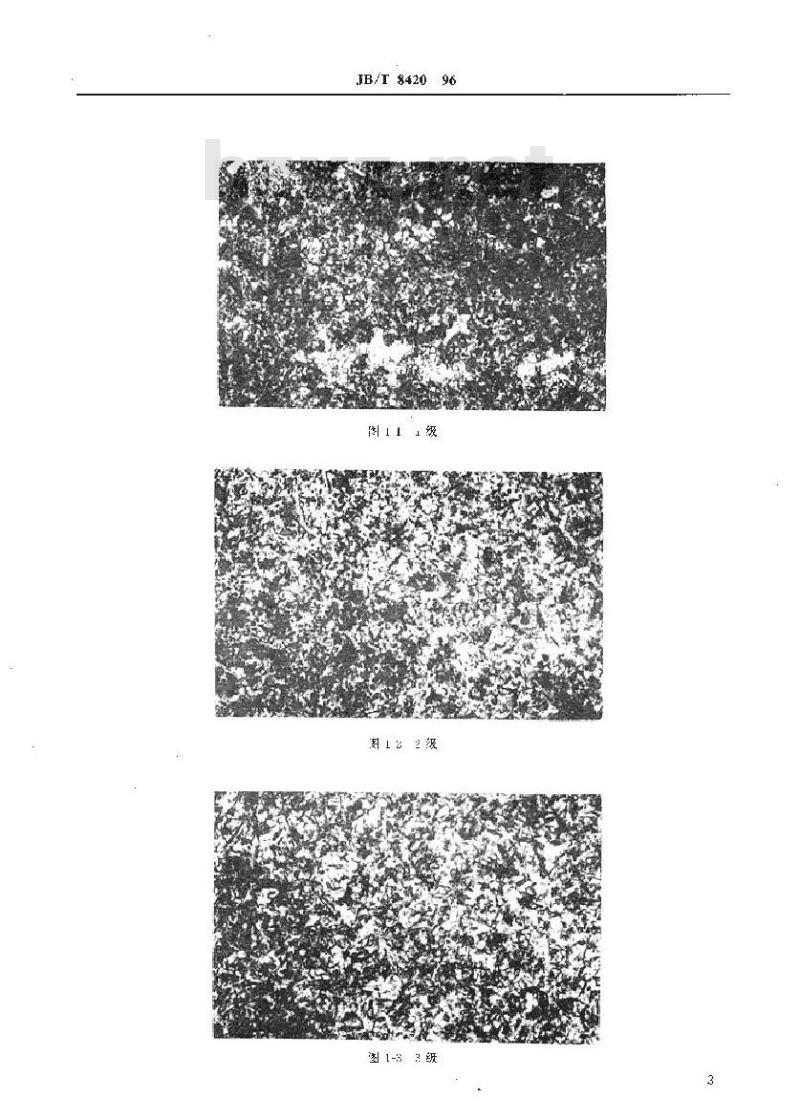

图12级
JB/T8420-96
图1-级
图1.66级
图 15CrNi钢马氏体评级图×500JB/T 8420 -96
图211级
盈2-2级
图 2-53级
JB/T 8420 -96
图266级
图？504WM?2V钢马氏体评级图
IB/T 8420 96
图 3-1 1 级
区3-22级
图8-83级
JB/T 842096
图-44级免费标准bzxz.net
图5-5线
[图33℃2w8V刚马氏体评级图]00JB/T 8420--96
图1-级
JB/T 8420-96
图 4-4 4 级
图45级
图4-5级
图43Cr3Mr3W2V钢马氏体评皱图
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
