【国家标准(GB)】 试验筛 金属丝编织网、穿孔板和电成型薄板 筛孔的基本尺寸

GB/T6005—1997

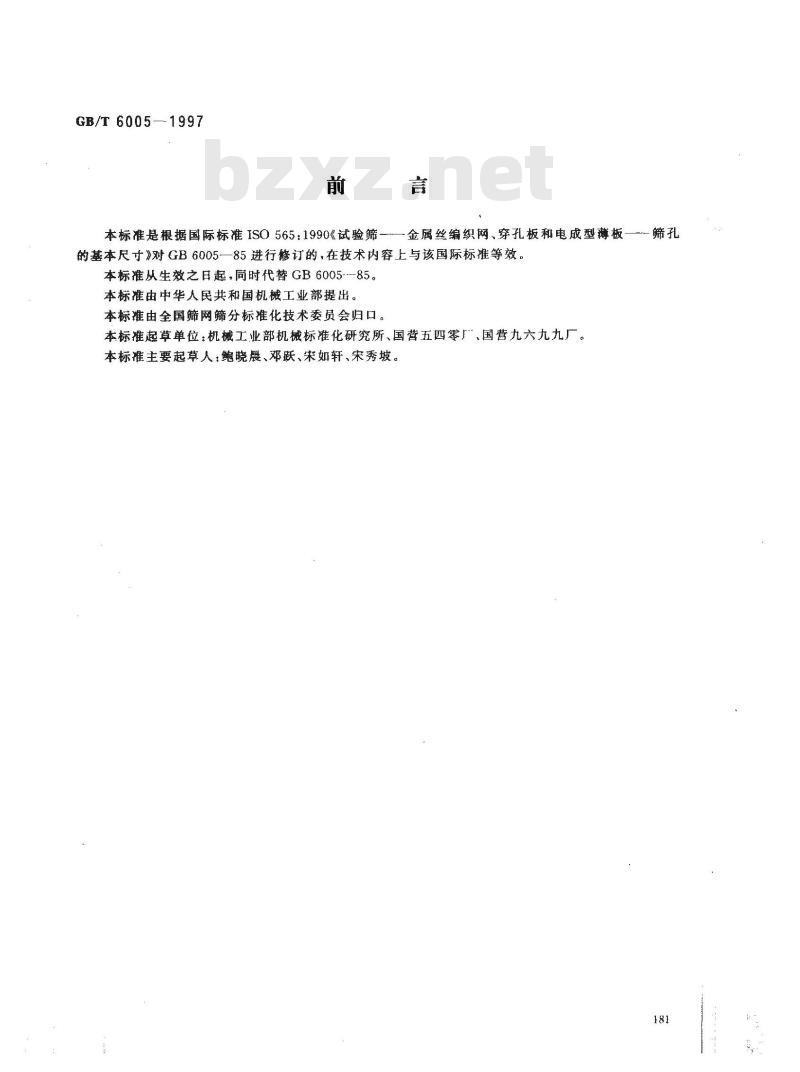

本标准是根据国际标准ISO565：1990《试验筛-言
一金属丝编织网、穿孔板和电成型薄板—一筛孔的基本尺寸》对GB6005—85进行修订的，在技术内容上与该国际标准等效。本标准从生效之日起，同时代替GB6005-85。本标准由中华人民共和国机械工业部提出。本标准由全国筛网筛分标准化技术委员会归口。本标准起草单位：机械工业部机械标准化研究所、国营五四零厂、国营九六九九厂本标雄主要起草人：鲍晓晨、邓跃、宋如轩、宋秀坡。181
GB/T6005—1997

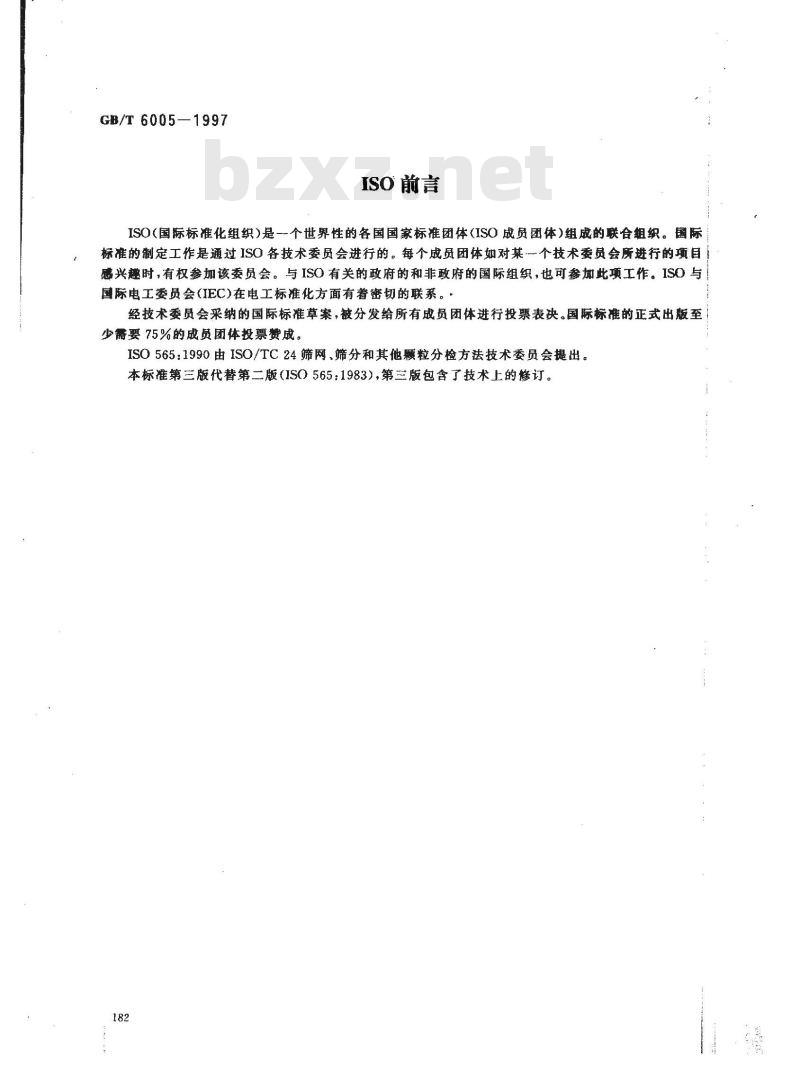

ISO前言
ISO(国际标准化组织）是一个世界性的各国国家标准团体(ISO成员团体）组成的联合组织。国际标准的制定工作是通过ISO各技术委员会进行的。每个成员团体如对某个技术委员会所进行的项目感兴趣时，有权参加该委员会。与ISO有关的政府的和非政府的国际组织，也可参加此项工作。ISO与国际电工委员会（IEC)在电工标准化方面有着密切的联系。经技术委员会采纳的国际标准草案，被分发给所有成员团体进行投票表决。国际标准的正式出版至少需要75%的成员团体投票成。
ISO565：1990由ISO/TC24筛网，筛分和其他颗粒分检方法技术委员会提出。本标准第三版代替第二版（IS0565：1983），第三版包含了技术上的修订。182

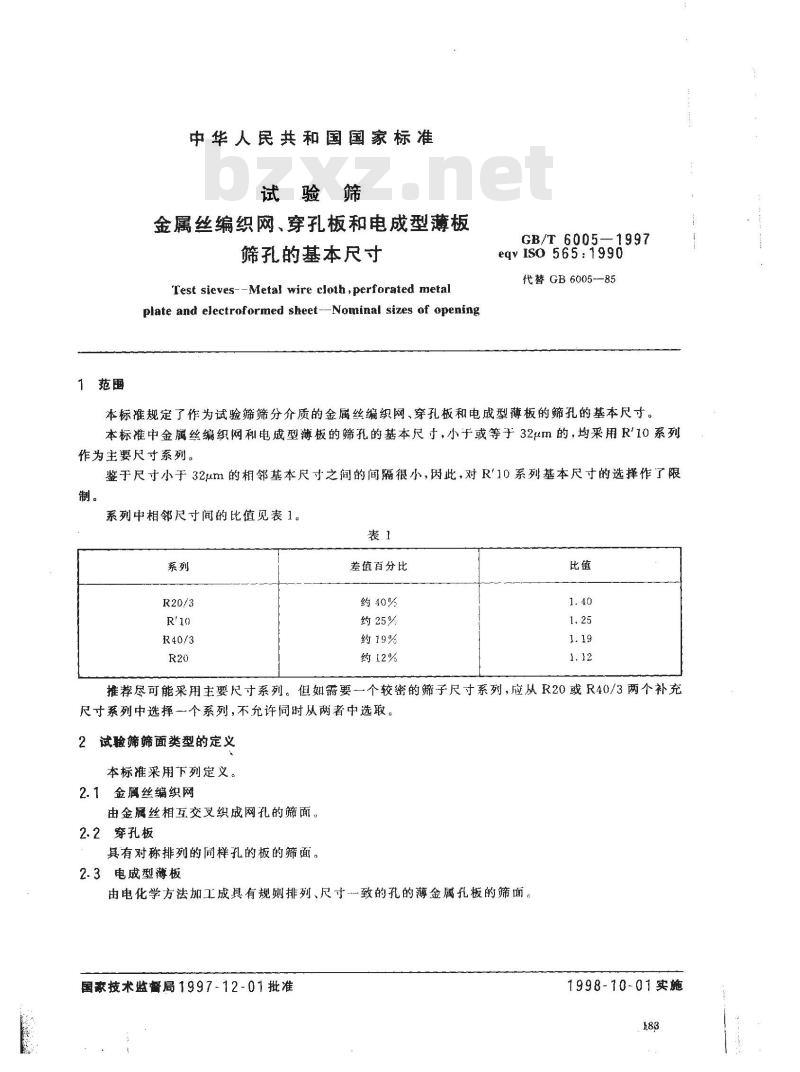

1范圃
中华人民共和国国家标准
试验筛
金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸
Test sieves--Metal wire cloth, perforated metalplate and electroforned sheet--Nominal sizes of openingGB/T 6005—1997
eqvso 565:1990
代替 GB 6005-—85
本标推规定了作为试验筛筛分介质的金属丝编织网、穿孔板和电成型薄板的筛孔的基本尺寸。本标准中金属丝编织网和电成型薄板的筛孔的基本尺寸，小于或等子32um的，均采用R10系列作为主要尺寸系列。
鉴于尺寸小于32um的相邻基本尺寸之间的间隔很小，因此，对R'10系列基本尺寸的选择作了限制。此内容来自标准下载网
系列中相邻尺寸间的比值见表1。表1
差值百分比
约40%
约25%
约19%
约12%
推荐尽可能采用主要尺寸系列。但如需要一个较密的筛子尺寸系列，应从R20或R40/3两个补充尺寸系列中选择一个系列，不允许同时从两者中选取。2试验筛筛面类型的定义
本标准采用下列定义。
2.1金属丝编织网
由金属丝相互交叉织成网孔的筛面。2.2穿孔板
具有对称排列的同样孔的板的筛面。2.3电成型薄板
由电化学方法加工成具有规则排列、尺寸致的孔的薄金属孔板的筛面。国家技术监督局1997-12-01批准1998-10-01实施

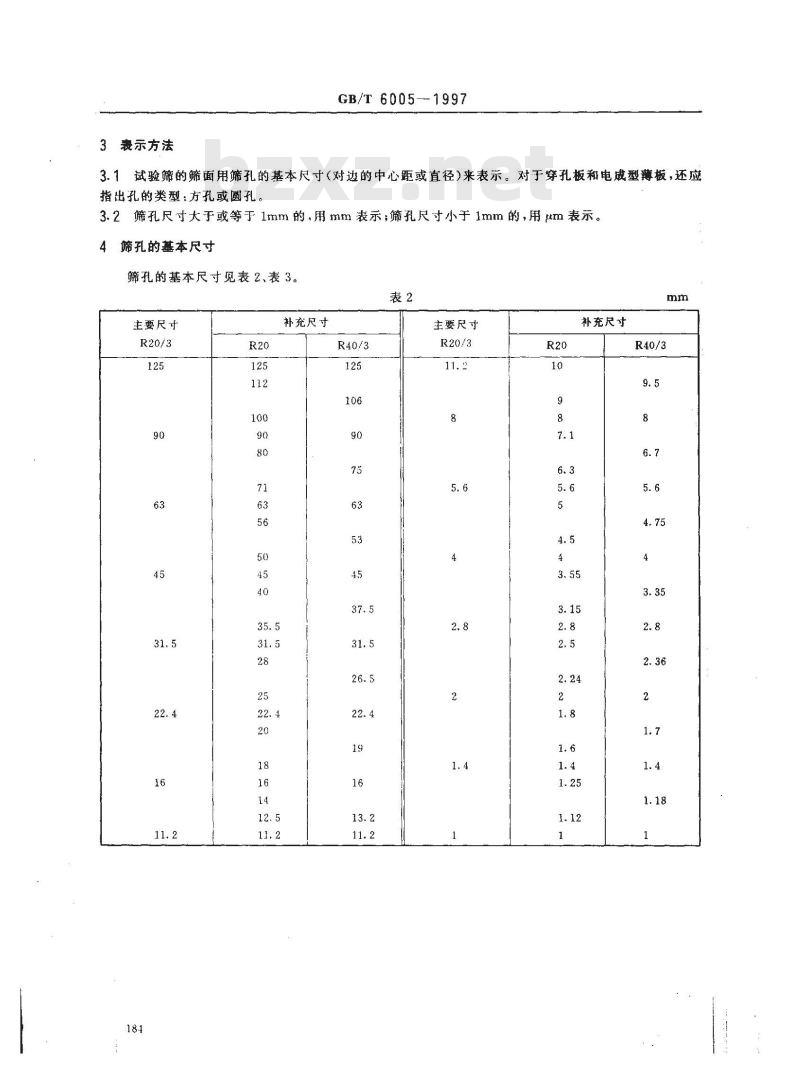

3表示方法
GB/T 6005--1997
3.1试验筛的筛面用筛孔的基本尺寸（对边的中心距或直径）来表示。对于穿孔板和电成型薄板，还应指出孔的类型：方孔或圆孔。
3.2筛孔尺寸大于或等于1mm的，用mm表示；筛孔尺寸小于1mm的，用um表示。4 筛孔的基本尺寸
筛孔的基本尺寸见表2、表3。
主要尺寸
补充尺寸
主要尺寸
补充尺寸
主要尺寸
补充尺寸
—1997
GB/T 6005
主要尺寸

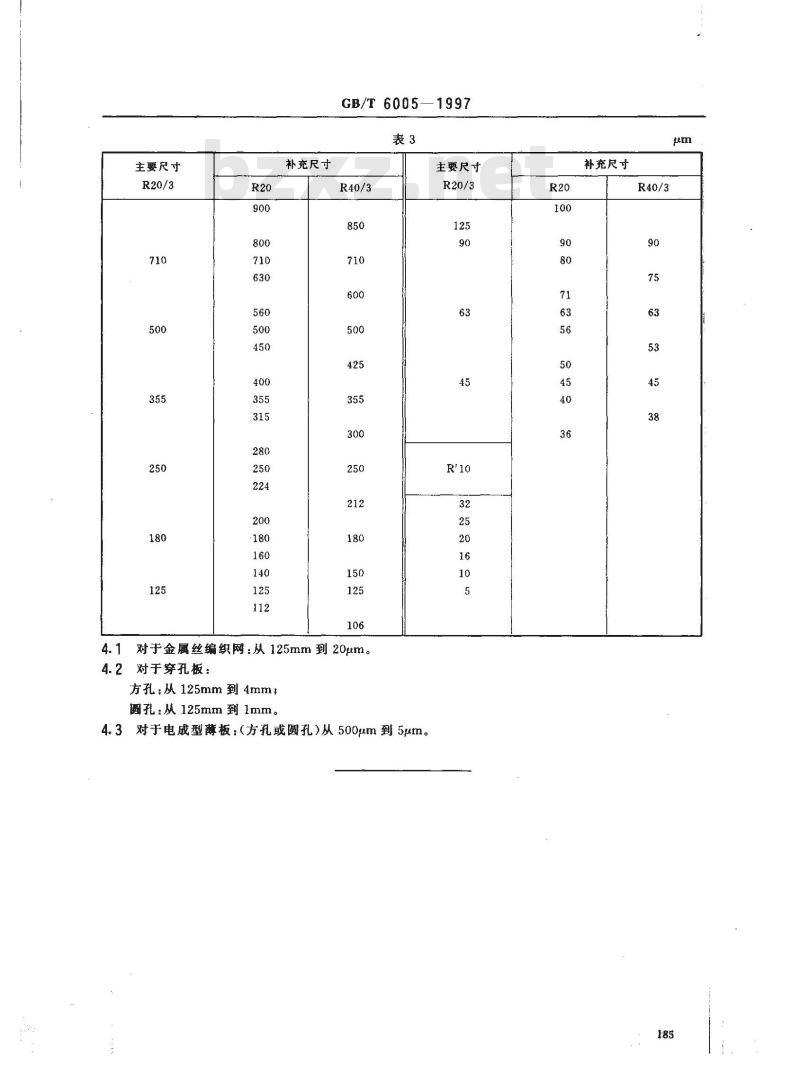

4.1对于金属丝编织网：从125mm到20gm。4.2对于穿孔板：
方孔：从125mm到4mm
圆孔：从125mm到1mm。
4.3对于电成型薄板：（方孔或圆孔）从500μm到5um。R20/3
补充尺寸
