【机械行业标准(JB)】数控滚齿机精度

本网站发布时间： 2024-08-01 16:55:42

JB/T8360.1-1996
已作废
　点击下载此标准

基本信息

标准号：
JB/T 8360.1-1996
标准名称：
数控滚齿机精度
标准类别：
机械行业标准(JB)
英文名称：
CNC gear hobbing machine accuracy
标准状态：
已作废
发布日期：
1996-04-22
实施日期：
1996-07-01
作废日期：
2007-05-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
420.83 KB

标准分类号

中标分类号：
机械>>金属切削机床>>J56齿轮与螺纹加工机床

关联标准

替代情况：
被JB/T 8360.1-2006代替
采标情况：
ISO 6545-1992 NEQ

出版信息

出版社：
机械工业出版社
页数：
22 页
标准价格：
19.0 元
出版日期：
1996-07-01

其他信息

归口单位：
重庆圆柱齿轮机床研究所
发布部门：
重庆圆柱齿轮机床研究所
相关标签：
数控滚齿机精度

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了数控滚齿机的几何精度、传动精度和工作精度的要求及检验方法。本标准适用于最大工件直径125~2000mm的数控滚齿机。对数控非圆铣齿机也可参照本标准的规定。 JB/T 8360.1-1996 数控滚齿机精度 JB/T8360.1-1996

标准内容

部分标准内容：

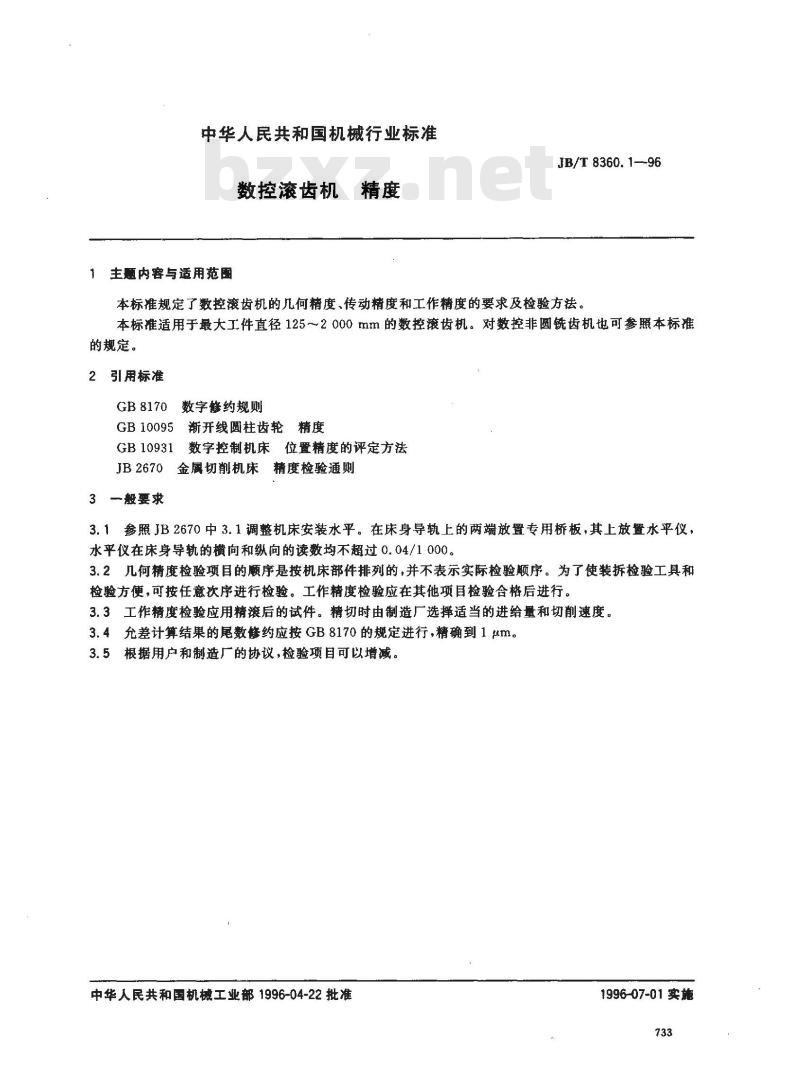

中华人民共和国机械行业标准
数控滚齿机
1主题内容与适用范围wwW.bzxz.Net
JB/T 8360.1—-96
本标准规定了数控滚齿机的几何精度、传动精度和工作精度的要求及检验方法。本标准适用于最大工件直径125~2000mm的数控滚齿机。对数控非圆铣齿机也可参照本标准的规定。
2引用标准
GB 8170
数字修约规则
GB10095渐开线圆柱齿轮精度
GB10931数字控制机床位置精度的评定方法JB2670金属切削机床精度检验通则3一般要求
3.1参照JB2670中3.1调整机床安装水平。在床身导轨上的两端放置专用桥板，其上放暨水平仪，水平仪在床身导轨的横向和纵向的读数均不超过0.04/1000。3.2几何精度检验项目的顺序是按机床部件排列的，并不表示实际检验顺序。为了使装拆检验工具和检验方便，可按任意次序进行检验。工作精度检验应在其他项目检验合格后进行。3.3工作精度检验应用精滚后的试件。精切时由制造厂选择适当的进给量和切削速度。3.4允差计算结果的尾数修约应按GB8170的规定进行，精确到1um。3.5根据用户和制造厂的协议，检验项目可以增减。中华人民共和国机械工业部1996-04-22批准1996-07-01实施
JB/T 8360.1—96
z'1'9's
（贝）
α-'α/ g'0+9
JB/T 8360.1--96
JB/T 8360.1—96
g'0+9q
JB/T 8360. 1—96
JB/T 8360. 1--96
JB/T 8360. 1—96
JB/T 8360.1—96
\^s0+9
/ 80+8
JB/T 8360. 1--96
90+9（2
JB/T8360.1—96
JB/T8360.1-96
去真垂
JB/T 8360. 1—96
中（)之
42-+*S
X+*X)=+
$+-++$X+++X)-
+-...+x\+x
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
