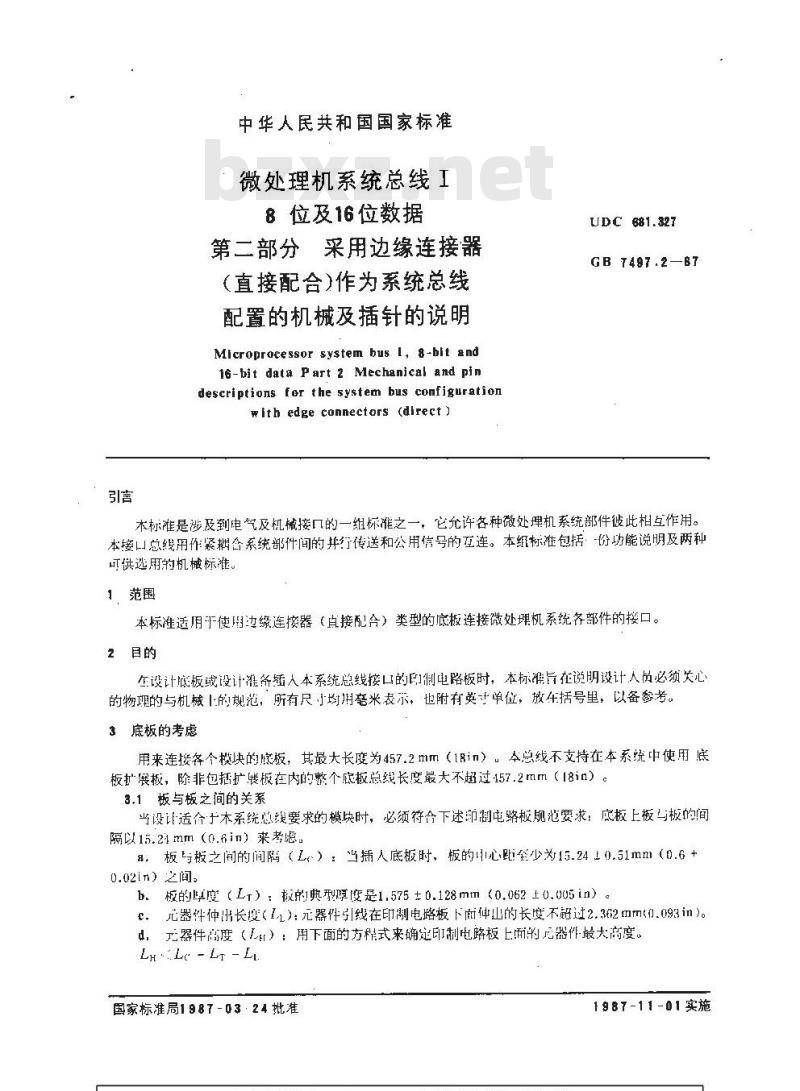

中华人民共和国国家标准
微处理机系统总线I
8位及16位数据
第二部分采用边缘连接器
（直接配合）作为系统总线
配置的机械及插针的说明
Microprocessor system bus I, 8-bit and16-bit data Part 2 Mechanical and pindescriptions for the system bus configurationwith edgeconnectors (dlrect)UDC 681.327
GB T497.2—B7
木标准是涉及到电气及机械接口的一组标准之一，它允许各种微处理机系统部件彼此相互作用。本接山总线用作紧耦合系统部件间的并行传送和公用信号的互连。本组标准包括：-份功能说明及两种可供选用的机械标准。
1、范围
本标准适用于使用边缘连接器（真接配合）类型的底板连接微处理机系统各部件的接口。2目的
左设计底板或设计准备插人本系统总线接口的印制电路板时，本标准旨在说明设计人员必须关心的物现的与机1的规范，所有尺小均用毫米表示，也附有英寸单位，放在括号里，以备参考。3底板的考虑
用来连接各个模块的底板，其最大长度为457.2mm（18in）本总线不支持在本系统中使用底板扩展板，除非包括扩哦板在内的整个底板总线长度最大不超过157.2mm（18in）c3.1 板与板之间的关系
当设让适合于本系统总线要求的模块时，必须符合下述印制电路板规范要求：底板上板与板的间隔以15.24mm（0.6in）来考虑。8：板板之间的间隔（L）：当插人底板时，板的中心距全少15.24上0.51mm（0.6+0.02in）之间。
b.板的厚度（L）：校的典型厚度是1.575±0.128mm（0.062±0.005in）。c元器件仲出长度（L）：元器件引线在印制电路板下面伸的长度不过2.32mm们.093in）。d，元器件高度（L）：用下面的方程式来确延印制电路板上而的无器作最大离度。LH-. Le- LT - Lt
国家标准局1987-03·24批准
1987-11-01实施
GB 7497.2-87

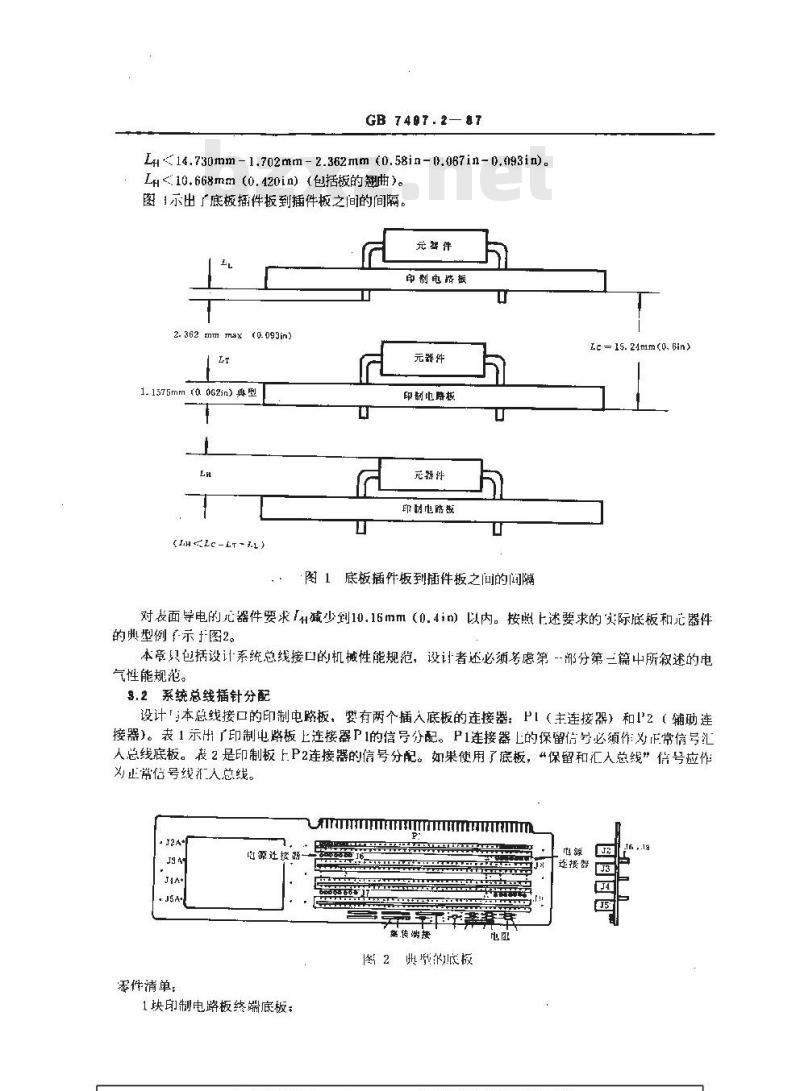

Lg<14.730mm-1.702mm-2.362mm(0.58in-0.067in-0.093in)。Lh.10.668mm（0.420in）（包括板的翘曲）。图示出了底板插件板到插件板之间的间隔。元婴件
印制电路板
(0.093in)
元器件
1. 1575mm (0.062in)典型
(IHLC-LT-HL)
印制也路板
元器件
印制电瓶
图1底板插件板到插件板之间的间隔Le = 15. 24mm(0. 6in)
对表面导电的元器件要求1减少到10.16mm（0.4im）以内。按照上述要求的实际底板和元器件的典型例示于图2。
本章只包括设计系统总线接口的机械性能规范，设计者还必须号虑第-部分第二篇中所叙述的电气性能规范。
$.2系统总线插针分配
设计;本总线接口的印制中路板，要有两个插入底板的连接器：PI（主连接器）和P2（辅助连接器）。表1示H「印制电路板上连接器卫1的信号分配。P1连接器L的保留信号必须作对F常信号汇人总线底板。表2是印制板上P2连接器的信号分配。如果使用了底板，“保留和汇人总线”信号应作为正常信号线汇人总线。
零件清单：
改源逆按器
1块印制电路板终端底板；
集传端接
图2典抵板
选据器
GB7497.2—87

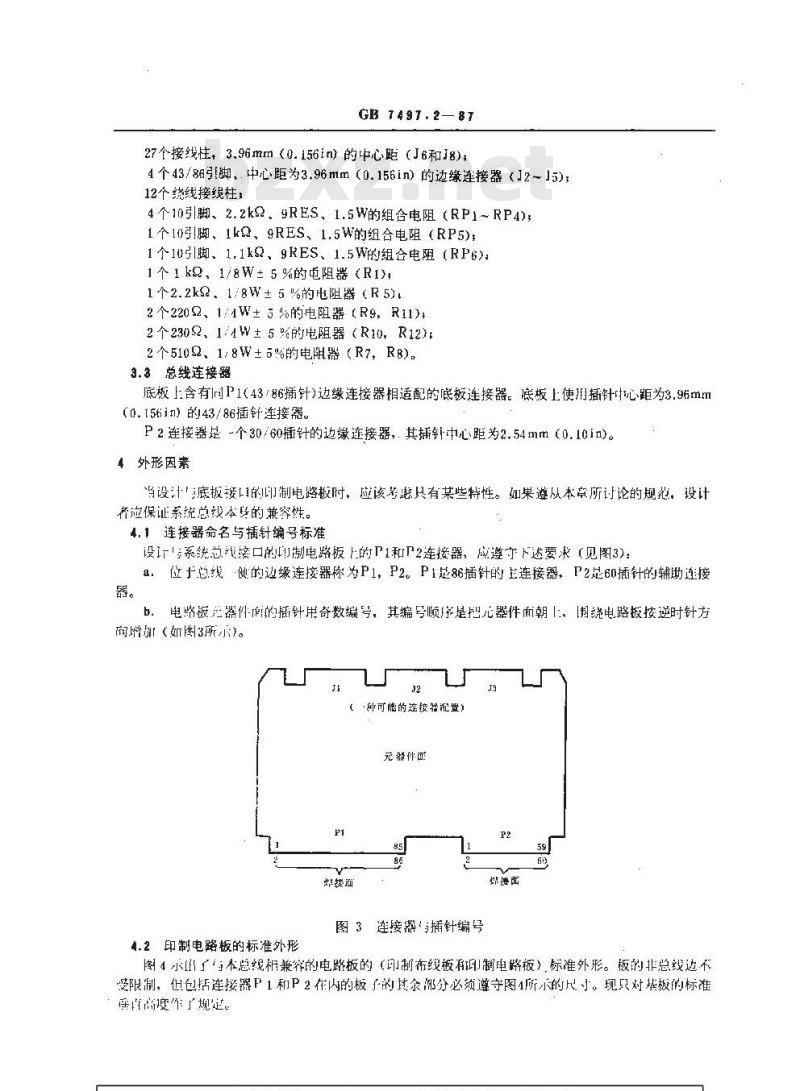

27个接线柱，3.96mm（0.156im）的中心距（J6和J8)；4个43/86引脚、.中心距为3.96mm（0.156in）的边缘连接器（J2~15)；12个绕线接线柱：
4个10引脚、2.2k、9RES，1.5W的组合电阻（RP1～RP4)；1个10引脚、1kg、9RES、1.5W的组合电阻（RP5)：1个1引脚、1.1k2、9RES、1.5W的组合电阻（RP6)；1个1kg、1/8W±5%的电阻器（R1),1个2.2k、1/8W±5%的电阻器（R5)2个2202、1/4W±5%的电阻器（R9，R11)，2个2302、1/4W±5%的电阻器（R10，R12）2个5102、1:8W±5%的电阻器（R7，R8)。3.3总线连接器
底板上含有liP1(43/86插针）边缘连接器相适配的底板连接器。底板上使月插针心距为3.96mm（0.156in）的43/86插针连接器P2连接器是一个30/60插针的边缘连接器，其插针中心距为2.54mm（0.10in)。4外形因素
当设计底板接口的印制电路板时，应该考患具有某些待性。如果遵从本章所计论的规范。设计者应保证系统总线本的兼容性。4.1连接器命名与插针编号标准
设计系统总线接口的印制电路板上的P1和卫2连接器，应遵守下述要求（见图3)：a：位于总线侧的边缘连接器称为P1，P2。P1是86插针的上连接器，P2是60插针的辅助连接器。
b：电络板产器件é的插针用奇数编号，其编号顺序是把元器件面朝1，[围绕电路板按逆时针方商增（如图3所尔）。
钟可能的连接哭记暨》
元帮件面
图3连接器与插针编号
4,2印制电路板的标准外形
螺接面

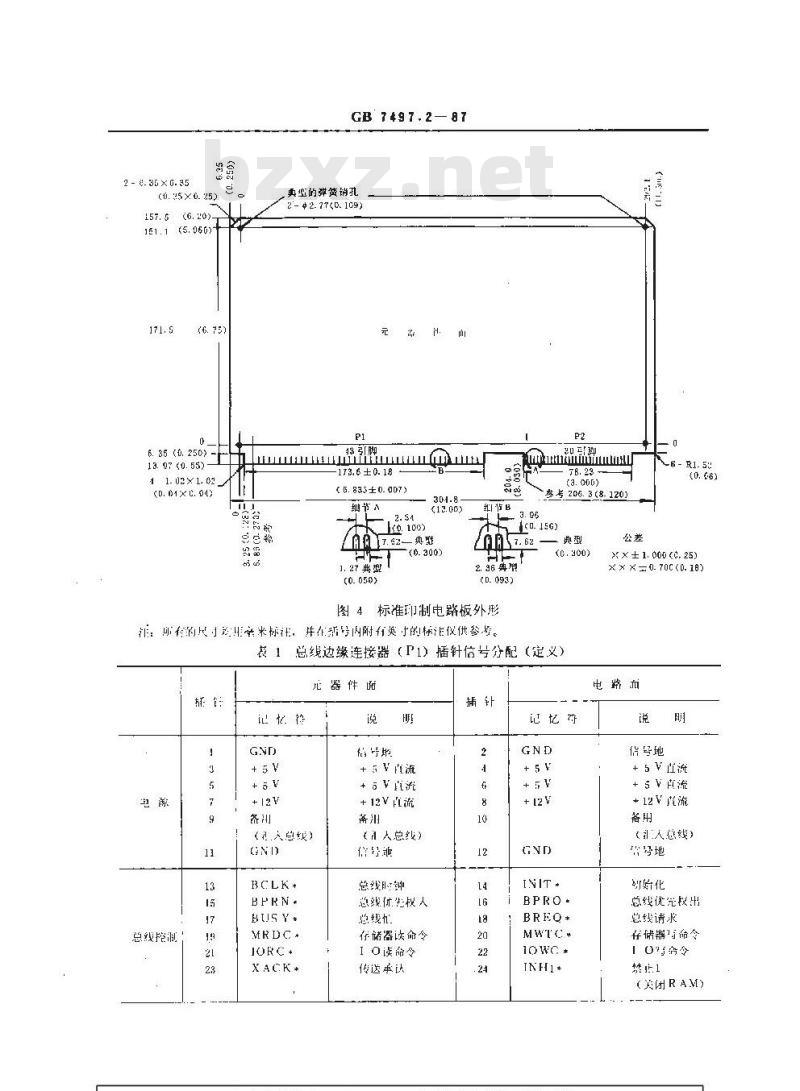

阁4小了本总线相兼容的电路板的（印制布线板抑制电路板）标准外形。板的非总线达不受限制，但包括连接器F1和P2在内的板子的其余部分必须遵守图4所示的尺寸。现只对基板的标准垂而高度作了规定。
2 - 8. 35 × 6. 35
(1. 45×0. 25)
1E1:1 (5.060)
6. 35 (0. 250) -1
13. 97 (0. 55)
11.02×1.02
(D. 01XC. 04)
GB 7497.2 87
其监的弹策销孔
2'- +2.77<0. 109)bzxz.net
173.6±0.18
(6.833±0.007)
细节人
自在17.62一典到
1.27典型
热号206.3(8.120)
2.96典型
图4：标准印制电路板外形
准：可有的尺影H产来标注，并在暂号内附有英于的标注仪供参考。(0.300)
表1总线边缘连接器（P1）插针信号分配（定义）器件面
记忆扮
总线控制：
(人皂线)
HUS Y+
+5H流
+sv直滑t
+12V流
(人总线)
总线生权人
存储器读命令
1读命令
传送单认
记忆符
+ 12 V
>×±1.000(c,25)
× × ×=0. 70C(0. 18)
电路市
信号地
+sv流
+12V置流
（引人意线）
碧号地
到始化
总线优先段出
总线请求
存储器与命令
禁止1
（美洲RAM）
总线控制
和地器
记忆衍
ADR 6*
ADR 2*
DAT 6*
DAT 2 *
GB749了.2—B7

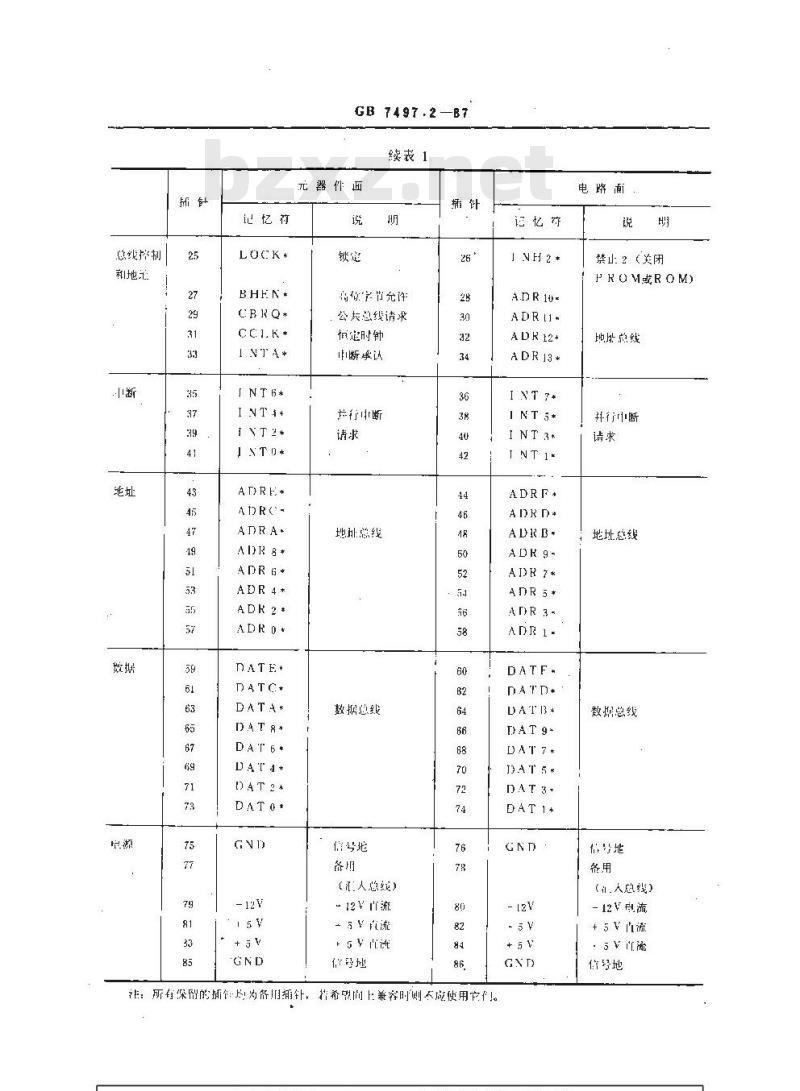

续表1
元器件面
高做字节充许
公共总线请求
恒定时钟
非断承认
行中断
地总线
数据息线
信号地
（汇人总纪）
-12 V 而流
一5直流
非：所有保留的插售购各旧辅针，若希望间上：兼容时则不应使用方件！。忆符
↓NH２*
ADR12+
ADRJ3*
I NT 7*
INT 5*
ADR 9-
ADR 5*
DAT 9*
DAT 7*
电路面
禁山2（关闭
PROM或ROM)
地比总线
并行中断
地址总线
数据总线
（i.人总线）
- 12 流
+ 5V流
信号地
记忆符
ADR16*
ADR14 *
GB 7497.2—87
表2P2连接器总线信号插针分配
元器件面
保留，不汇入总线
保留，不汇人总线
保留，不汇人总线
保留，不汇人总线
保留，不人总线
保留，不证人总线
保留、不汀人总线
保留，不礼人总线
保留，不汀、人总线
保留，不引人总线
保留，不汇人总线
保留，不汇人总线
保留，不汇人总线
保留。不人总线
保留，不人总线
保留，不汇人总线
保留。不汇人总线
保留，不引人总线
保留，不汇入总线
保影，不汇人总线
保留，引人总线
保留。引人总线
保留，引人总绍
保贸，汇人总线
保留，引人总线
保留，汇人总线
棠留，引人总线
地址总线
地址总线
保留、引入总线
记忆符
ADR17*
ADR15*
电路面
保留，不汇人总线
保留，不汇人总线
保留，不活人总线
保留。不人总线
保留，不汇人总线
保留、不花人总线
保留，不人总线
保留，不汇人总线
保留，不祖人总线
保留，不汇人总线
保留，不人总线
保留。不产人总线
保留。不汇人总线
保留。不汇人总线
保留。不活人总线
保留，不汇人总线
保留。不注人总线
保留，不人总线
保留，不人总线
保留，不证人总线
保解，汇入总线
保留。人总毁
保留，引入总线
保解，江人总线
保留，汇人总线
保商，汇人总线
保留，门,人总經
地址总线
地址总线
保留，人总线
让，所有误留的摘计供将文使用，如果希望向F：兼客，则不应使用这些插针。插针1～40有“专门用途”，这些专们同途将按类到建义。
只有受别1 目前予以说期：该类别不强制使用。GB749.2—87
其它类别将叮望含有更离性能的总线、」/○接口等等。插针41～60足准备用十将来的地址、数据或其它与P1有关的信号。附加说明：
本标准由中华人民共和国电业部提出。本标准由电子业部电子技术推广应用研究所、标准化研究所负责起草。本标准丰要起草人郭肇新、贵凌武、席成洲、徐有、邵坚。
