GB/T7417-2001
AX系列继电器
AX series relays
2001-12-20发布
中华人民共和国
国家质量监督检验检疫总局
2002-08-01实施
GB/T 7417—2001

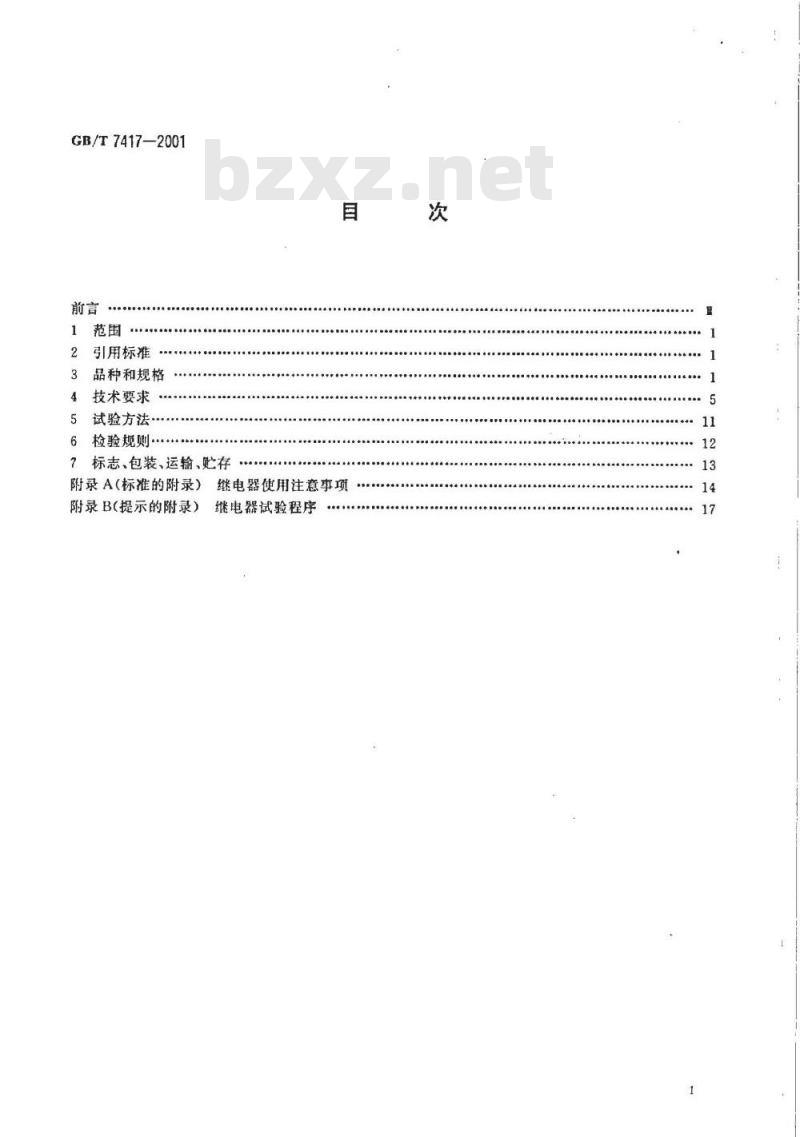

引用标准
品种和规格
技术要求
5试验方法
6检验规则
？标志、包装、运输、贴存
附录A（标准的附录）继电器使用注意事项附录B（提示的附录）
继电器试验程序
GB/T7417—2001

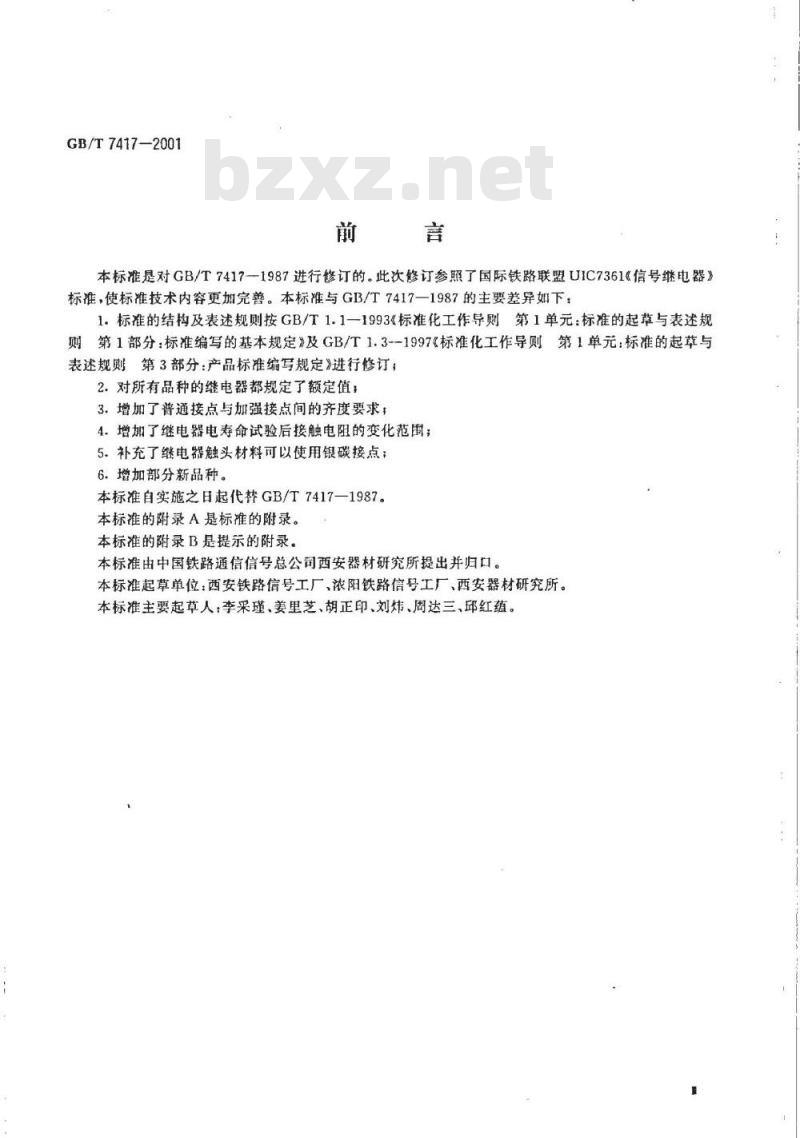

本标准是对GB/T7417-1987进行修订的。此次修订参照了国际铁路联盟UIC7361《信号继电器》标准，使标准技术内容更加完善。本标准与GB/T7417-1987的主要差异如下：1.标准的结构及表述规则按GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》及GB/T1.3--1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》进行修订；2.对所有品种的继电器都规定了额定值；3.增加了普通接点与加强接点间的齐度要求；4.增加了继电器电寿命试验后接触电阻的变化范围；5.补充了继电器触头材料可以使用银碳接点；6.增加部分新品种。免费标准下载网bzxz
本标准自实施之日起代替GB/T7417—1987。本标准的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准由中国铁路通信信号总公司西安器材研究所提出并归口。本标准起草单位：西安铁路信号工厂、浓阳铁路信号工厂、西安器材研究所。本标准主要起草人，李采瑾、姜里芝、胡正印、刘炜、周达三、邱红蕴。1范围
中华人民共和国国家标准
AX系列继电器
AX series relays
GB/T7417—2001
代替GB/T7417-1987

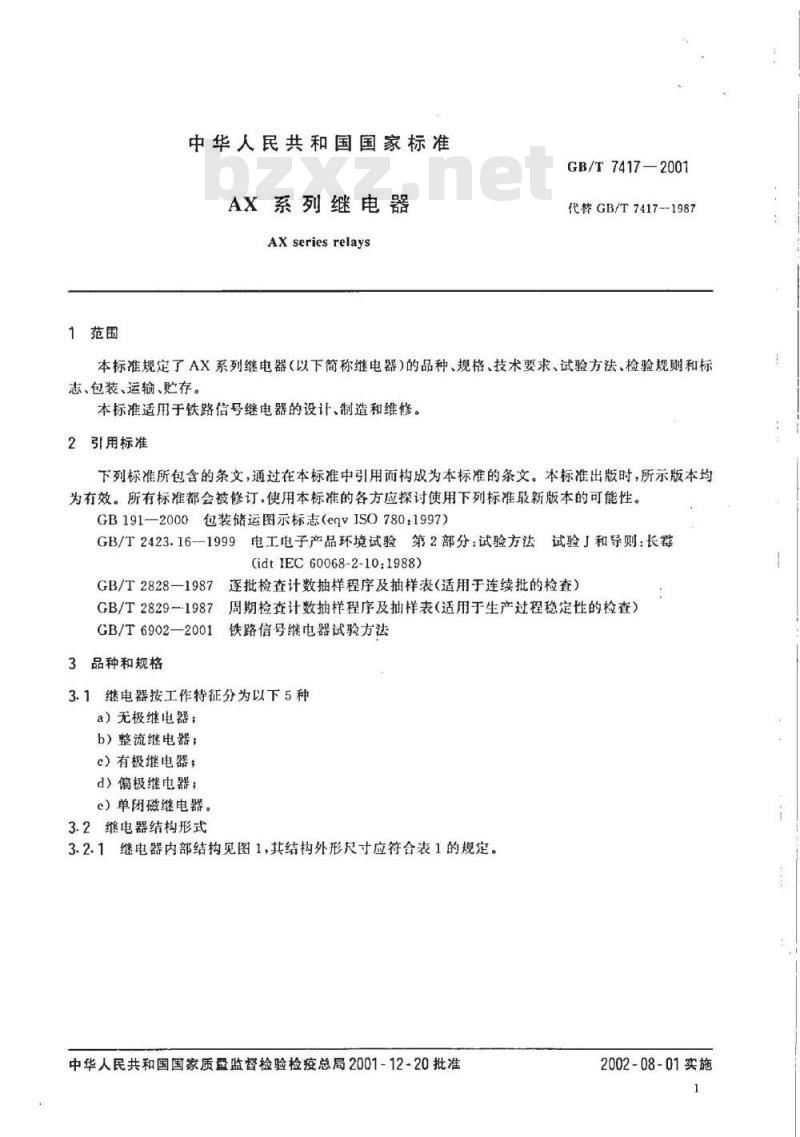

本标准规定了AX系列继电器（以下简称继电器）的品种、规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于铁路信号继电器的设计、制造和维修。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191--2000包装储运图示标志（eqvISO780：1997）GB/T2423.16--1999电工电子产品环境试验第2部分：试验方法试验和导则：长舞(idtIEC60068-2-10:1988)
GB/T2828一1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829-1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T6902-—2001铁路信号继电器试验方法3品种和规格
3.1继电器按工作特征分为以下5种a）无极继电器；
b）整流继电器；
c）有极继电器；
d）偏极继电器；
e）单闭磁维电器。
3.2继电器结构形式
3.2.1继电器内部结构见图1，其结构外形尺寸应符合表1的规定。中华人民共和国国家质量监督检验检疫总局2001-12-20批准2002-08-01实施
继电器型号
JWXC-2.3JWXC-2000
JYJXC-J3000
JYJXc-135
JPXC-1000
JYJXC-x135
JWJXC-H125
JWJXC-H125
JWJXC-480JWJXC-H
JZXC-H18JZXC-H156
JYXC-270
JZXC-0.14
GB/T7417-2001

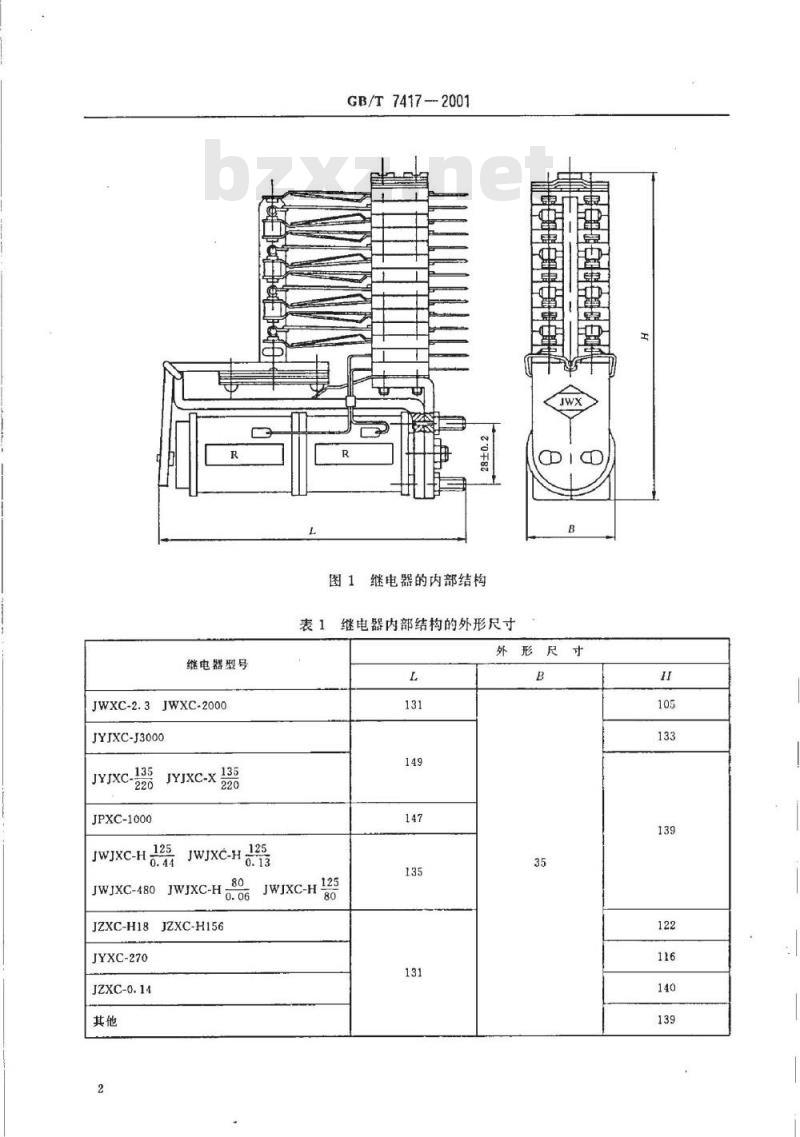

图1继电器的内部结构
表1继电器内部结构的外形尺寸
外形尺寸
JWJXC-H125
3.2.2继电器的外形尺寸如图2所示。163
GB/T7417-2001
图2继电器的外形尺寸
3.2.3插座的外形及安装尺寸如图3所示。0
nozordOcon
120201o
3.2.4继电器的重量
a）总重量：1.2~1.8kg
图3插座的外形及安装尺寸
b）内部结构重量：1~1.6kg
3.3继电器代号的含义及型号示例3.3.1继电器代号的含义见表2。序号
定位、单
GB/T7417—2001
表2继电器代号的含义
缓放、动断接点（后接点）
继电器、加强接点、派生序号
3.3.2继电器型号示例
3.4继电器的品种及型号见表3。序号
前圈电阻值
后圈电阻值
-缓放
-加强接点
继电器
3.5继电器使用注意事项见附录A，继电器试验程序见附录B表3继电器的品种及型号
继电器名称
无极继电器
无极加强接点继电器
无极缓动维电器
无极缓放继电器
继电器型号
JWXC-1000
JWxc-7
JWXC-1700
JWXC-2000
JWJXC-480
JWXC-H310
JWXC-H340
插人式鉴
别销号码
动合接点（前接点）
信号、熄弧
电源片连接方式
技术要求
继电器名称
无极缓放继电器
无极加强接点
缓放继电器
整流维电器
有极继电器
有极加强接点继电器
偏极继电器
单闭磁继电器
GB/T7417-2001
表3（完）
维电器型号
JWXC-H600
JWXC-H300
JWJXC-H
JWJXC-H125
JWJXC-HO
JWJXC-H125
JZXC-H156
JZXC-480
JZXC-0.14
JZXC-H18
JYXC-660
JYXC-270
JYJXC-135
JYJXC-x135
JYJXC-J3000
JPXC-1000
JDBXC.550
插人式监
别销号码
电源片连接方式
4.1继电器和插座应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。使用
4.2继电器和插座的所有零部件须经检查合格后，标准件及外购件必须符合相应的技术标准，方可进行装配。
4.3继电器在下列环境下应能可靠工作：a）温度：-40c～+60c
b）相对混度，不大于90%（漏度十25C）：c）气压：不低于70kPa（相当于海拔高度3000m以下）；d）振动：频率不大于15Hz，振幅不大于0.45mm；e）工作位置：水平（如图1所示）；GB/T 7417—2001
f）周围无引起爆炸危险的有害气体，并应有防尘措施。4.4继电器表面应光洁，无缺陷，外罩必须透明清晰。4.5继电器插片应排列整齐。同一型号的插人式继电器应能互换。4.6继电器和插座的所有零部件不应有表面缺陷，金属零件表面必须有防护层。4.6.1镀层外观必须光滑细致，没有斑点、突起和未镀上的地方，边缘和校角不得有烧痕。经铬酸盐钝化的镀锌表面应有从绿色到金黄色的光亮彩色膜。4.6.2漆层外观必须光滑清洁，颜色一致，不应有皱纹、流痕、起泡等缺陷。4.6.3热固性塑料零件表面应平整，有光泽、无裂纹、肿胀、疏松、气泡及掉渣现象。4.6.4热塑性塑料零件表面应平整，质地均匀，透明清晰，无纹络、无气泡等现象。4.7继电器的接点间隙、接点压力和托片间隙见表4。4.8继电器同类接点闭合或断开的齐度误差：普通接点与普通接点间及普通接点与加强接点间应不大于0.2mm：加强接点与加强接点间应不大于0.1mm。
4.9环境温度为十20C时继电器的电气特性和时间特性必须符合表5的规定，在其他环境温度下，电压继电器的电气特性应按下式换算。U.=U2[1+a(t-20)]
一溢度为十20℃时的电压值，V；式中：U2—
U,—-环境温度为t时测得的电压值，V，t—测量时的环境温度℃C；
α—在0C时被测线圈导体材料的电阻温度系数（铜为0.0041/C)。4.10继电器接点的触头材料可以是银的或银辑化镉的，也可以是银碳的。表4继电器的机械特性
接点间隙
继电器
JWXC-1000
JWxC-7
JWXC-1700
JWXC-2000
JWJXC-480
JWXC-H310
JWXC-H340
JWXC-H600
不小于mm
普通接点压力
不小于mN
或定位
或反位
加强接点压力
不小于mN
或定位
或反位
托片间隙
普通接点
不小于
继电器
JWJXC-H
JWJXC-H
JWJXC-H.Bo
JWJXC-H125
JZXC-H156
JZXC-480
JZXC-0.14
JZXC-H18
JYXC-660
JYXC-270
JYJXC-135
JYJXC-X
JYJXC-J3000
JPXC-1000
JDBXc-550
继电器
JWXC-1000
JWxC-?
JWXC-1700
JWXC-2000
JWJXC-480
JWXC-H310
接点间隙
不小于mm
GB/T7417—2001
表4(完）
普通接点压力
不小于mN
或定位
或反位
加强接点压力
不小于mN
或定位
或反位
托片间腻
普通接点
不小于
表5继电器的电气特性和时间特性（+20℃时）电气特性
500×2
充磁值
额定值
3.5×2250mA
1.15×2280mA
1000×2
240×2
310×1
释效值
不小于
实际工作
值50%
工作值
不大于
工作值
不大于
定位或反位保
持力不小于2N
定位或反位保
持力不小于4N
时间特性
释放时间不小于
转极值
见注2
继电器
JWXC-H340
JWXC-H600
JWJXC-H
JWJXC-H125
JWJXC-H
JWIXC-H
JZXC-H156
JZXC-480
JZXC-0.14
JZXC-H18
JYXC-660
JYXC-270
JYIXC-X
JYJXC-J3000
JPXC-1000
JDBXC-350
170×2
300×2
330×2
135×2
1500×2
500×2
额定值
GB/T7417-2001
表5（续）
电气特性
充磁值
150mA400mA
释放值
不小于
工作值
不大于
工作值
不大于
转极值
10~15V
20~32mA
正10~16V
正向30~65V
反向20~55V
时间特性
释放时间不小于
后圈电流由5A降至
1.5A断电时0.3
后圈电流由4A降至
1A断电时0.2
后圈电流山5A降至
1.5A断电时0.2
AC34mA时0.1
100mA时0.15
继电器
GB/T7417—2001
表5（完）
电气特性
释放值
工作值
额定值充磁值
交流用AC表系，真流不加符号以下均间。不小于
不大于
工作值
不大于
转极值
2JWXC-H310型继电器在24V时，缓放时间（0.8±0.1）s，缓吸时间（0.4士0.1）s3JWXC-H3-10型维继电器级吸时间当电压18V时不大于0.35s.24V时不大于0.3$4JZXC-0.14型维电器测试时应串联12V.25W灯泡。5JYJXC-J3000型继电器临界不转极电压应大于160V。6JPXC-1000型维电器反向不吸起电压应大于200V。7JDBXC
型维电器局部线圈加20V电压。
型继电器是在JYJXC-X
x型的加强接点上乳一个专用的炮电弧装置。8JYJXC-X
15型继电器是专为交流道岔改进设计的全电压缓放继电器。9JWJXC-H
继电器接点及插座贫片当通以0.5A电流时，其接触电阻应符合表6的规定。表6继电器的接触电阻
普通接点
加强接点
银-银氧化铝
银-银碳
银氧化锅-银氧化铝
插座黄片-接点单元
插座簧片-电源片单元
时间特性
释放时间不小于
接触电阻不大于
4.12各型继电器线圈的电阻值，应符合表5的规定。5Q以上者，误差应不超过士10%；5n及其以下者，误差应不超过士5%。
4.13当周围环境温度为+60C时，继电器线圈端电压（或电流）为额定值，线网的温升应不超过40℃。4.14当周围环境温度为+60C时，普通接点通以直流2A，加强接点通以直流10A，继电器接点的温升应不超过60℃。
4.15继电器和插座的绝缘电阻应符合以下规定：4.15.1在试验的标准大气条件下，继器和插座的绝缘电阻均应不小于100M24.15.2继电器和插座经受12周期交变湿热试验后，其潮湿绝缘电阻应不小于1.5M0。4.16在气压不低于86kPa条件下（机当于海拔高度1000m以下），继电器和插座的绝缘耐压应能承受交流正弦波50Hz，2000V有效值电压（整流和缓放继电器为交流正弦波50Hz，1000V有效值电压），历时1min应无击穿闪络现象，重复试验时的试验电压值应为原试验电压值的75%。4.17继电器普通接点的回跳时间应不大于20ms。4.18在规定的使用期内，无极继电器在工作状态时，磁路的空气隙应不小于0.1mm。4.19继电器在低温一40℃，高温十60C，气压为70kPa时，在额定值应能可靠工作。有时间要求的继电器在低温试验时，时间变化量应不大于规定值的20%。9
