【国家标准(GB)】 船舶起居舱室的尺度协调 元件和组件尺寸的选择及组装

UDC 629.12: 389.63

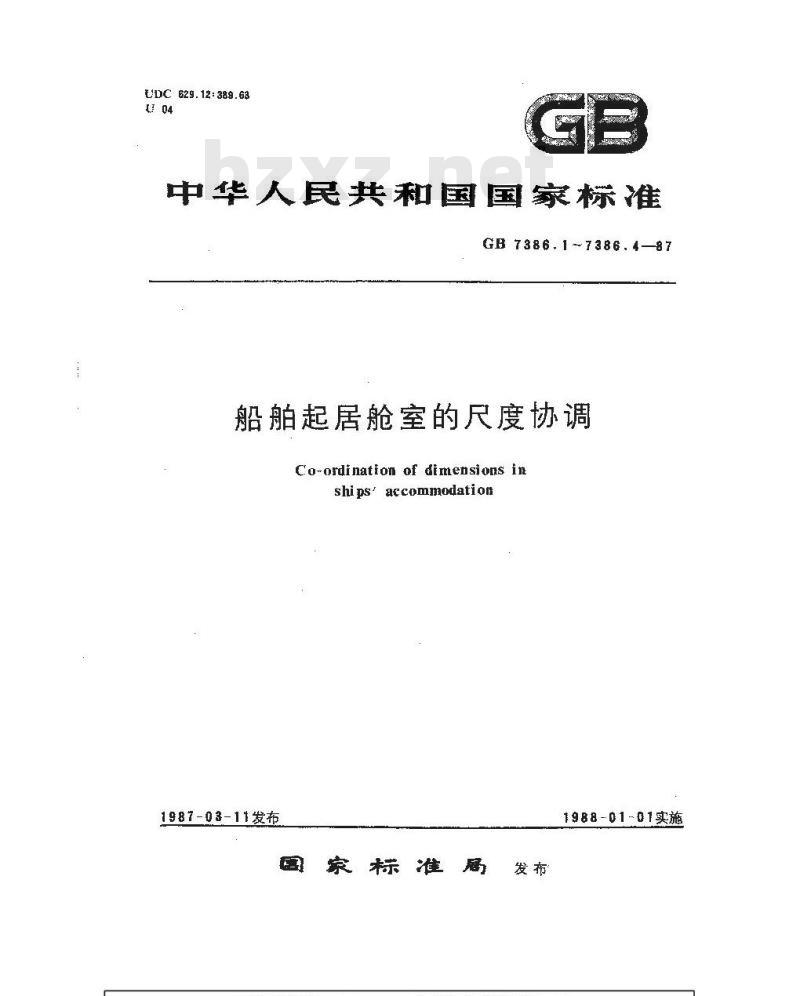

中华人民共和国国家标准
GB 7386.1~7386.4—87
船舶起居舱室的尺度协调
Co-ordination of dimensions inshipsaccommodation
1987-03-11发布
国家标准
1988-01-01实施
中华人民共和国国家标准免费标准bzxz.net

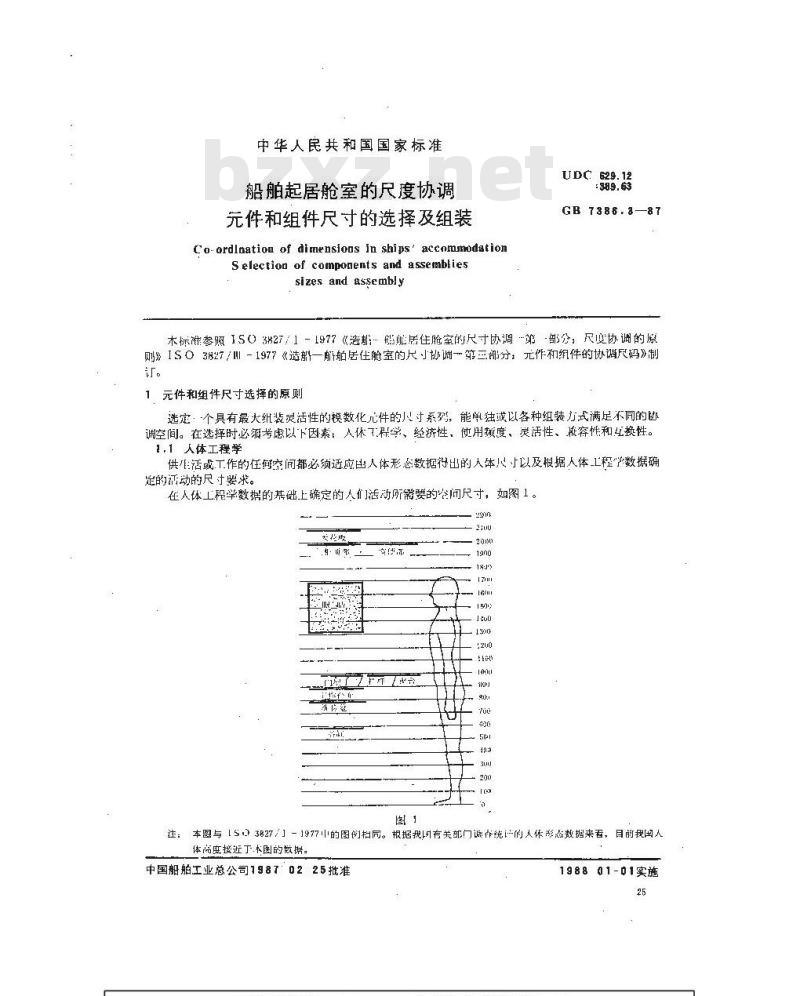

船舶起居舱室的尺度协调
元件和组件尺寸的选择及组装
Co.ordlnation of dimensions in ships' accomrodationSelection of components and assembliessizes and assembly
UDC 629. 12
GB 7386.387
本标准参照1S03827/1-1977《造期能能居住舱室的尺寸协调-第部分，尺变协调的原则》ISO3827/川-1977《造解一解舶居任舱室的尺寸协调一第三部分：元作和组件的协调尺码》制订。
1、元件和组件尺寸选择的原则
选定，个具有最大组装灵活性的模数化儿件的寸系到，能单独或以备种组装方式满足不同的断调空间。在选择时必须考虑以下因素：人休了璟学、经济性，使用赖度、炭活性、抵容性和互换性。1,1 人体工程学
供活或工作的任何空间都必须适应出人体形态数据得出的人体尺寸以及根据人体工程产数据确定的活动的尺寸要求。
在人体上程举数据的基础上确定的人们活动所需要的咨问尺寸，如图1。n
大控皮
注：本图与 1S 3827 / 1 -1977中的图例相同。根据我国有关部门调作统-的人依影态数措来看，目前我国人体隔度接迁丁,术图的数据。
中国船舶工业总公司19870225批准198801-01实施
GB7386.387

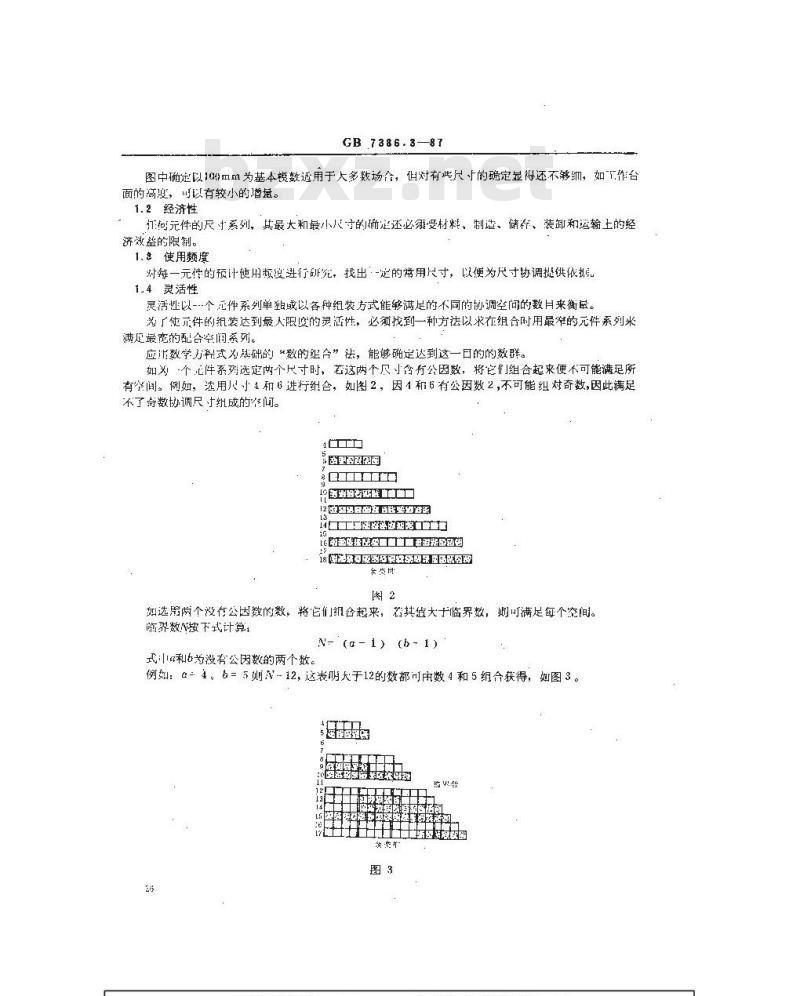

图中确定以10mm为基本模数适用于大多数场合，但对有些尺寸的确定显得还不够细，如\T作台面的高度，可以有较小的增甚。1.2经济性
证柯元件的尺寸系列，其最大和最小尺寸的确定还必须受材料，制造、储标、装卸和运输土的经济效益的限剂。
1.使用频题度
对每一元性的预计使用频度进行酬究，找出·-定的带用尺寸，以便为尺寸协调提供依批1.4灵活性
灵活性以-个件系列单独或以各种组装方式能够满足的不同的协调空问的数月来衡虽。为使示件的组装达到最,人限度的灵活性，必须找到一种方祛以求在组合时用最窄的元件系列米满尺最离的配合空间系列。
应比数学方程式为共础的“数的组合”法，能够础定达到这一日的的数群。如个件系列选定两个尺寸时，若这两个尺寸含有公因数，将它们组合起来便不可能满足所有空间。例如，选用尺小4和6进行组合，如图2，因1和6有公因数2，不可能纠对奇数，因此满足不了奇数协调尺寸组战的卒间。CE
2国团R国6物团
上E控势的组
[G的疾据医购
永英所
如选用两个没公困数的数，将它们组合起来，若其值大于临界数，则可满足每个空间。陷界数N按下式计算：
式中和为没有公因数的两个数。N-(α-1) (h- 1)
例如：a=4，6=5则W-12，这表明大于12的数都可由数4和5组合获得，如图3。ti
深性片
GB 7386.3-87

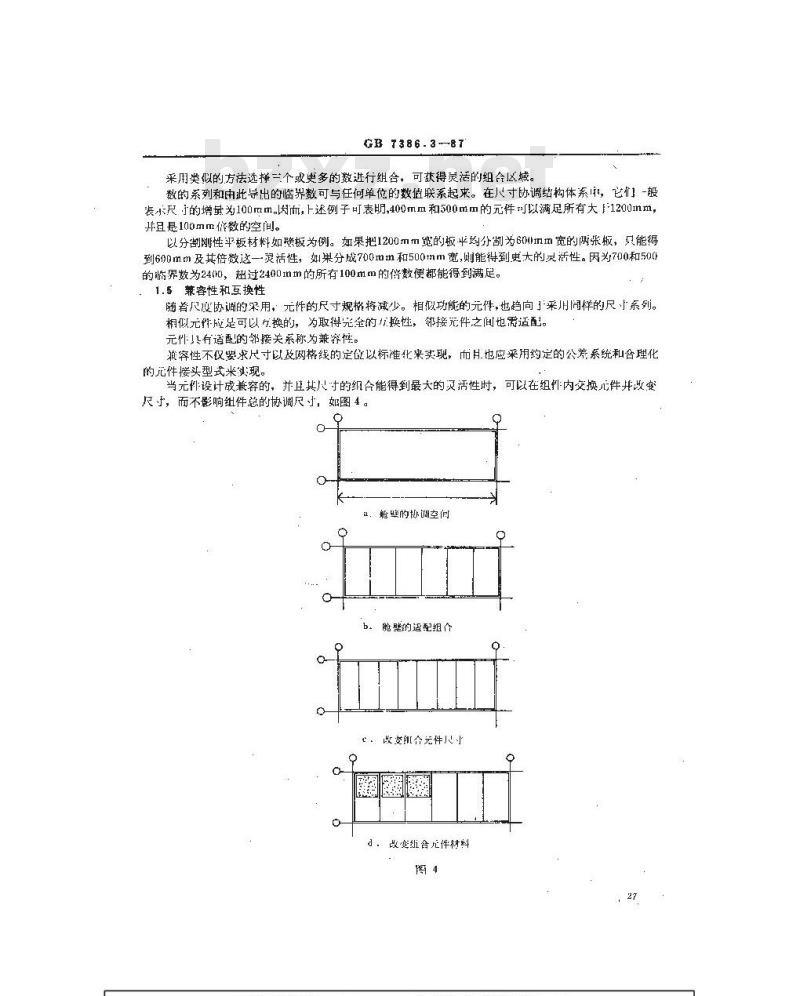

采用类似的方法选择二个或更多的数进行组合，可获得灵活的组合区域。数的系列和由此导出的临界数可与任何单位的数值联系起束。在尺寸协调结构体系，它们-般表示尺j的增量为100mm.因而，上述例子可表明，400mm和500mm的元件可以满足所有大1200mm，并且是100mm倍数的空间。
以分制刚性平板材料如劈板为例。如果把1200mm宽的板平均分制为60mm宽的两张板，只能得到600mm及其倍数这一灵活性，如果分成700mm和500mm宽，则能得到更大的灵活性。因为700和500的临界数为2400，超过2400mm的所有100mm的倍数便都能得到满足。1.5兼容性和互换性
随着尺度协调的采用，元件的尺寸规格将减少。相似功能的元件，也始向了采用同样的尺寸系列。相似元件位足可以换的，为取得光全的换性，邻接元件之间也需适配。元件具有适配的邻接关系称为兼容性。兼容性不仪要求尺寸以及网格线的定位以标准化来实现，而月也应采用约定的公差系统和合理化的元件接头型式米实现。
当元件设计成兼容的，并且其尺寸的组合能得到最大的灵活性时，可以在组外内交换心件并改变尺寸，而不影响组件总的协调尺寸，如图4。OH
的协调空间
舱壁的造配组介
数变组合无件尺小
数变合元件材料
1.6基本元件

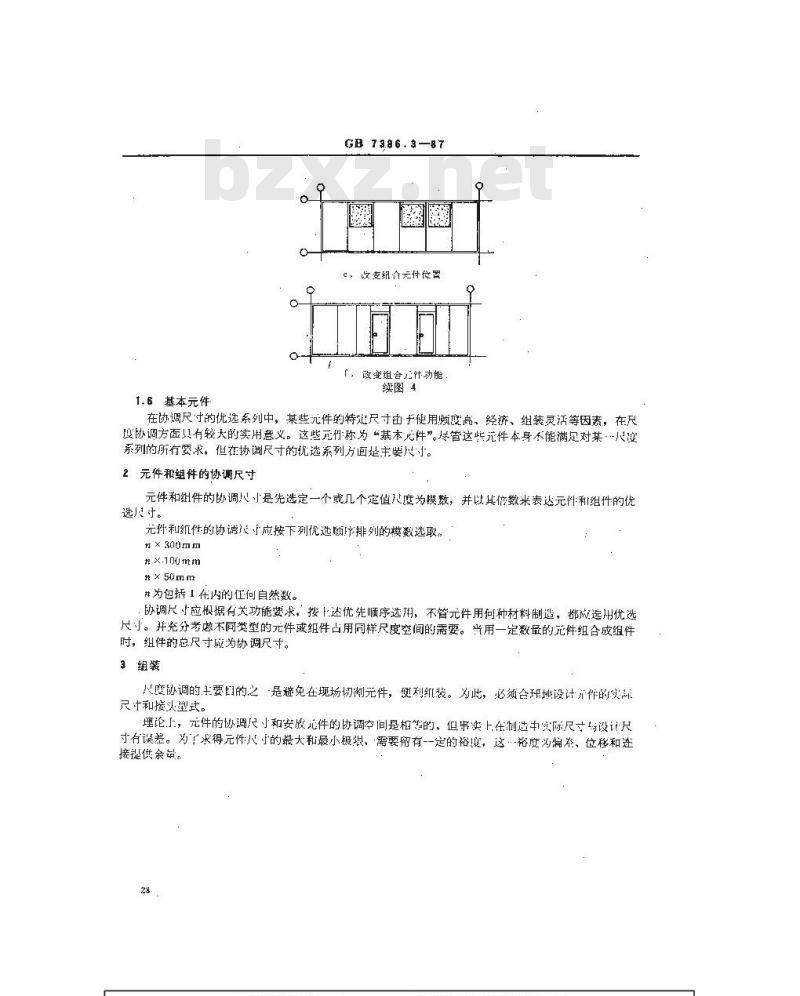

GB7386.3-87
收变组合元件位离
改变组合心计动能
续图4
在协调尺寸的优选系列中，某些几件的特处尺寸由于使用频度高、经济、组装灵活等因素，在尺度协调方面具有较大的实用意义。这些元件称为“基本元件”。尽管这些元件本身不能满足对某·-尺度系列的所有要求，但在协调尺寸的优选系列方面是主要尺寸。2元件和组件的协调尺寸
元件和纽件的献调尺小是先选定一个或几个定值尺度为模数，并以其依数米表达元件利组件的优选尺守。
元件利红件的协请尺寸应按下列优选顺序排列的模数选取。#×300mm
n×.100mm
#×50mm
n为包拆1在内的任何自然数。
协调尺小应据有关功能要求，按上达优先顺序选用，不管元件用何种材料制造，都放选H优选尺寸。并充分考虑不同类型的元件或组件占用同样尺度空间的需要。当用一定数量的元件组合成组件时，组件的总尺寸应为协调尺寸。3组装
大度协调的主要国的之、是避免在现场切割元件，便利凯装。为此，必须合现地设计开作的实际尺十和接头塑式。
理论上，元件的协调尺小和安放件的协调空间是相等的，但事实上在制造中实际尺寸与设让尺寸有误差。为了求得元件小的最大和最小极限，需要留有一定的裕要，这…裕度为偏充、位移和接提供余品。
GB 7386.3—87
无门询箱
的最小略院
在组装阶段，必须将尺度协调运用于实际的结构装或划线，以取得便利组装的最大效益。第一个元件的组装精度特别重要，它将决定在协调结构体系中安装其他元件可以得到的空间。组装时必须注意控制、线等设备的安装，以保证这些设备与邻接心件的1扰最小。例如在巾坂与状花板之间的区域内：使端部接头和附件的尺寸在紧靠协调的可用卒间部分是协调。附加说明：
本标准由司船舶工业总公司、中华人民共和内交通部提出，由企科帮舱标准化技术委员会基础标准分委员会归门。
本标准由上海船翻设计究院负资起草。本标雄王要起节人陈丰年、何璞。
