【国家标准(GB)】 电气系统说明书用简图的编制

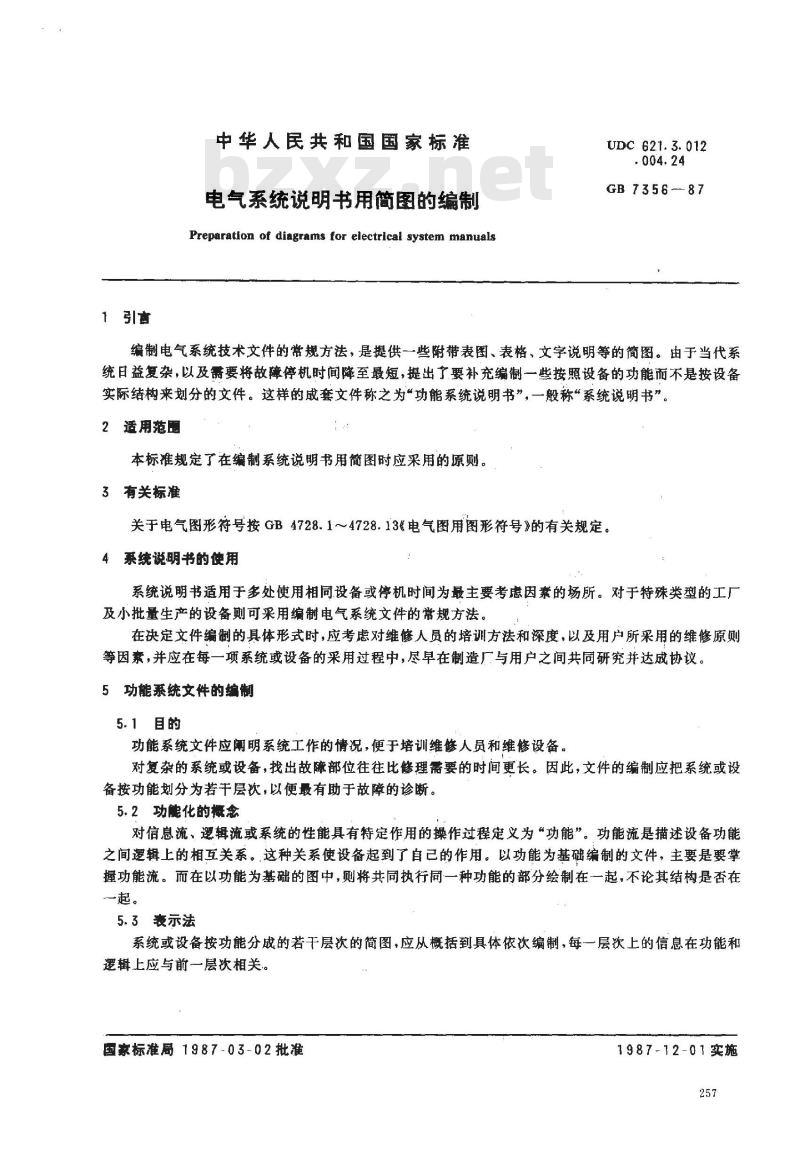

中华人民共和国国家标准
电气系统说明书用简图的编制
Preparation of diagrams for electrical system manualsUDC 621. 3. 012
.004.24
GB 7356-87
编制电气系统技术文件的常规方法，是提供一些附带表图、表格，文字说明等的简图。由于当代系统日益复杂，以及需要将故障停机时间降至最短，提出了要补充编制一些按照设备的功能而不是按设备实际结构来划分的文件。这样的成套文件称之为“功能系统说明书”，一般称“系统说明书”。2适用范围
本标准规定了在编制系统说明书用简图时应采用的原则。3有关标准
关于电气图形符号按GB4728.1~4728.13电气图用图形符号》的有关规定。4系统说明书的使用
系统说明书适用于多处使用相同设备或停机时间为最主要考虑因素的场所。对于特殊类型的工厂及小批量生产的设备则可采用编制电气系统文件的常规方法。在决定文件编制的具体形式时，应考虑对维修人员的培训方法和深度，以及用户所采用的维修原则等因素，并应在每一项系统或设备的采用过程中，尽早在制造厂与用户之间共同研究并达成协议。5功能系统文件的编制
5.1目的
功能系统文件应闻明系统工作的情况，便于培训维修人员和维修设备。对复杂的系统或设备，找出故障部位往往比修理需要的时间更长。因此，文件的编制应把系统或设备按功能划分为若干层次，以便最有助于故障的诊断。5.2功能化的概念
对信息流、逻辑流或系统的性能具有特定作用的操作过程定义为“功能”。功能流是描述设备功能之间逻辑上的相互关系。，这种关系使设备起到了自已的作用。以功能为基础编制的文件，主要是要掌握功能流。而在以功能为基础的图中，则将共同执行同一种功能的部分绘制在一起，不论其结构是否在一起。
5.3表示法
系统或设备按功能分成的若干层次的简图，应从概括到具体依次编制，每一层次上的信息在功能和逻辑上应与前一层次相关。
国家标准局1987-03-02批准
1987-12-01实施
GB7356-·87

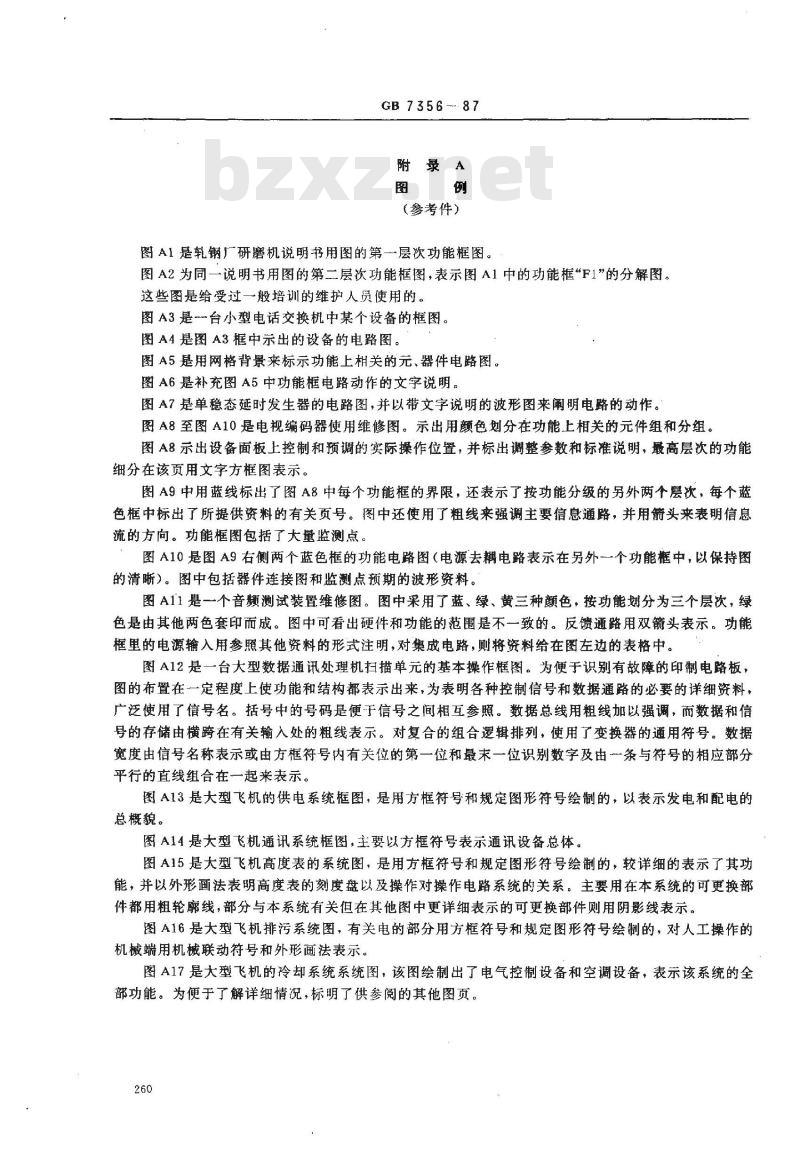

附录A
（参考件）

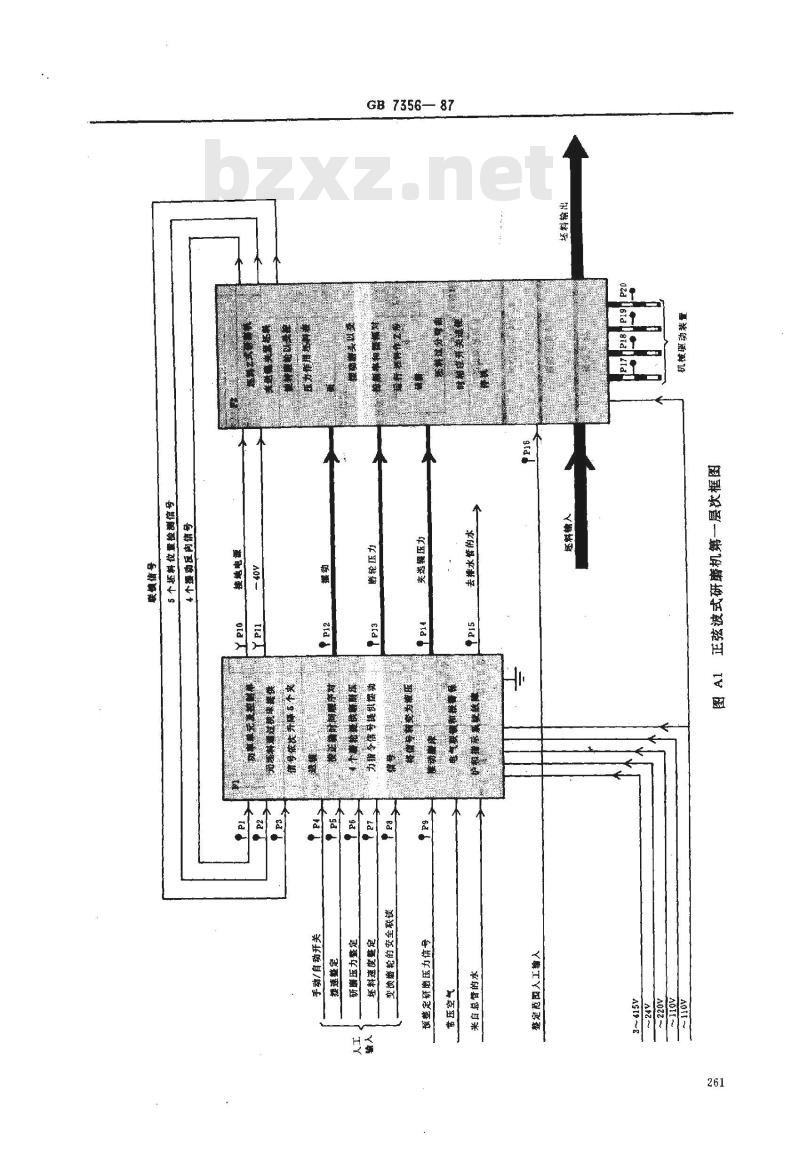

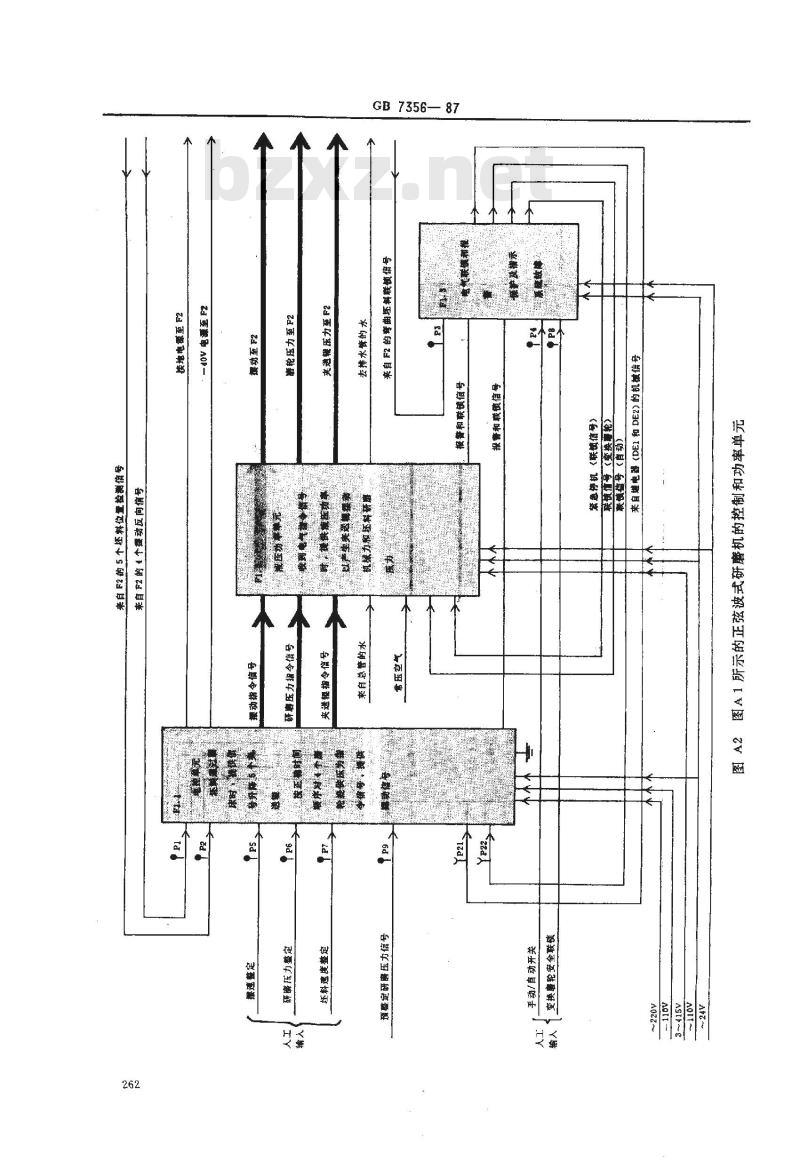

图A1是轧钢厂研磨机说明书用图的第一层次功能框图。图A2为同一说明书用图的第二层次功能框图，表示图A1中的功能框“F1”的分解图。这些图是给受过一般培训的维护人员使用的。图A3是-台小型电话交换机中某个设备的框图。图A4是图A3框中示出的设备的电路图。图A5是用网格背景来标示功能上相关的元、器件电路图。图A6是补充图A5中功能框电路动作的文字说明。图A7是单稳态延时发生器的电路图，并以带文字说明的波形图来阐明电路的动作。图A8至图A10是电视编码器使用维修图。示出用颜色划分在功能上相关的元件组和分组。图A8示出设备面板上控制和预调的实际操作位置，并标出调整参数和标准说明，最高层次的功能细分在该页用文字方框图表示。图A9中用蓝线标出了图A8中每个功能框的界限，还表示了按功能分级的另外两个层次，每个蓝色框中标出了所提供资料的有关页号。图中还使用了粗线来强调主要信息通路，并用箭头来表明信息流的方向。功能框图包括了大量监测点。图A10是图A9右侧两个蓝色框的功能电路图（电源去耦电路表示在另外一个功能框中，以保持图的清晰）。图中包括器件连接图和监测点预期的波形资料。图A11是一个音频测试装置维修图。图中采用了蓝、绿、黄三种颜色，按功能划分为三个层次，绿色是由其他两色套印而成。图中可看出硬件和功能的范围是不一致的。反馈通路用双箭头表示。功能框里的电源输入用参照其他资料的形式注明，对集成电路，则将资料给在图左边的表格中。图A12是一台大型数据通讯处理机扫描单元的基本操作框图。为便于识别有故障的印制电路板，图的布置在一定程度上使功能和结构都表示出来，为表明各种控制信号和数据通路的必要的详细资料，广泛使用了信号名。括号中的号码是便于信号之间相互参照。数据总线用粗线加以强调，而数据和信号的存储由横跨在有关输入处的粗线表示。对复合的组合逻辑排列，使用了变换器的通用符号。数据宽度由信号名称表示或由方框符号内有关位的第一位和最末一位识别数字及由一条与符号的相应部分平行的直线组合在一起来表示。图A13是大型飞机的供电系统框图，是用方框符号和规定图形符号绘制的，以表示发电和配电的总概貌。
图A14是大型飞机通讯系统框图，主要以方框符号表示通讯设备总体。图A15是大型飞机高度表的系统图，是用方框符号和规定图形符号绘制的，较详细的表示了其功能，并以外形画法表明高度表的刻度盘以及操作对操作电路系统的关系。主要用在本系统的可更换部件都用粗轮廓线，部分与本系统有关但在其他图中更详细表示的可更换部件则用阴影线表示。图A16是大型飞机排污系统图，有关电的部分用方框符号和规定图形符号绘制的，对人工操作的机械端用机械联动符号和外形画法表示。图A17是大型飞机的冷却系统系统图，该图绘制出了电气控制设备和空调设备，表示该系统的全部功能。为便于了解详细情况，标明了供参阅的其他图页。260
GB7356-87

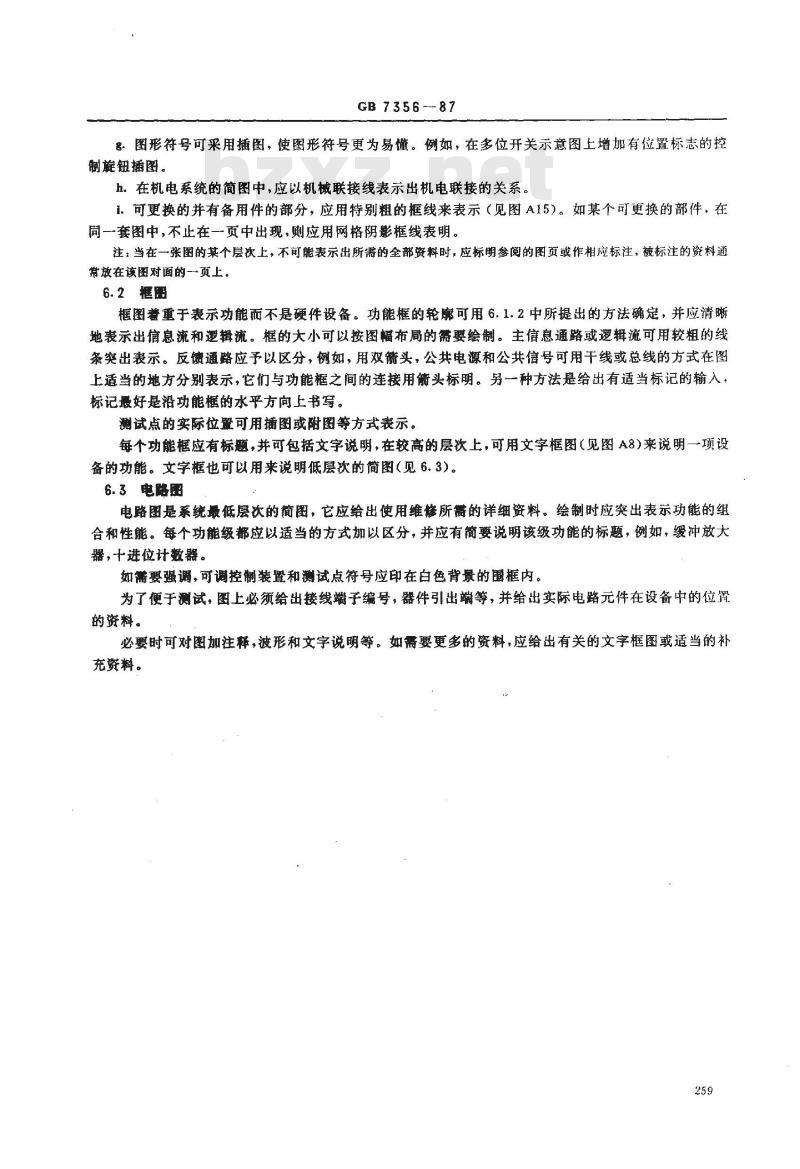

名图形符号可采用插图，使图形符号更为易懂。例如，在多位开关示意图上增加有位置标志的控制旋钮插图。
h。在机电系统的简图中，应以机械联接线表示出机电联接的关系。i．可更换的并有备用件的部分，应用特别粗的框线来表示（见图A15）。如某个可更换的部件，在同一套图中，不止在一页中出现，则应用网格阴影框线表明。注：当在一张图的某个层次上，不可能表示出所需的全部资料时，应标明参阅的图页或作相应标注，被标注的资料通常放在该图对面的一页上。
6.2框图
框图重于表示功能而不是硬件设备。功能框的轮廉可用6.1.2中所提出的方法确定，并应清晰地表示出信息流和逻辑流。框的大小可以按图幅布局的需要绘制。主信息通路或逻辑流可用较粗的线条突出表示。反馈通路应予以区分，例如，用双筋头，公共电源和公共信号可用干线或总线的方式在图上适当的地方分别表示，它们与功能框之间的连接用箭头标明。另一种方法是给出有适当标记的输入，标记最好是沿功能框的水平方向上书写。测试点的实际位置可用插图或附图等方式表示。每个功能框应有标题，并可包括文字说明，在较高的层次上，可用文字框图（见图A8）来说明一项设备的功能。文字框也可以用来说明低层次的简图（见6.3）。6.3电路图
电路图是系统最低层次的简图，它应给出使用维修所需的详细资料。绘制时应突出表示功能的组合和性能。每个功能级都应以适当的方式加以区分，并应有简要说明该级功能的标题，例如，缓冲放大器，十进位计数器。
如需要强调，可调控制装置和测试点符号应印在白色背景的阐框内。为了便于测试，图上必须给出接线端子编号，器件引出端等，并给出实际电路元件在设备中的位罩的资料。
必要时可对图加注释，波形和文字说明等。如需要更多的资料，应给出有关的文字框图或适当的补充资料。wwW.bzxz.Net
GB 7356—87
时胖解避力
各(230 130）自
（临果）
（量解述）容
GB7356—87
源拓在期名能行
分机线电路
呼叫的线路回路起动
K2动作
K3正带
SC 引线接地
连接电络
如所有连接电路都空线，当 SC 引线接地时，所有 K5 难电群通过二极管开婚动作
动作的第一个城电静断开全部其危的继电器
在选线器找到分机电路后，媒
电器 K5 释故保证了选线每次驱动一个信号
连接电路或在呼叫中由K6占线
或用占线测试塞孔占线
GB 7356-
连接电路
连接电路2
连接电路
图A4与图A3某些部分对应的电路图264
呼叫分机
选线器
分机线电路
每次仅一台选线器工作
找出一个传号条件
GB 7356-- 87
连接电路
通话时间用连接电路
连接电路
连接电路
连接电路
连接电路
空线连接电路可被所有呼叫分机随机利用响应起动信号的第一个连接电路投入运行，并在选线器找雞呼叫分机前：将起动引线与其他一切连核电路断开图A3方框图：
连接电路的配置
GB 7356—87
型（26A98A）
（898A
（89）
马真业器
GB7356—87
说明：
GB 7356-— 87
CD2L/503包括PAL编码器，CD2/504和个背面接线板，背面接线板装有外部连接线，副载波相位延迟及输入开关继电器，并安装在PN3/23控制板上。CD2/504置于带4个插件板，个电源装置的底盘CH1/55c上，通过两个15线paignton插头，插座连线到背面接线板。CD2L/503
CD2/504
外部照明
电源要求
36VA(26W)
200～260V50Hz
据题间步
脉冲申门
PAL方波
2. oV正负峰值±3dB跨接
2. 0V正负蜂值土3dB跨接
1. 0V正负蜂值士3dB 跨接
(选用，见注）
副载液
1.0V正负峰值土3dB750
内部照明
脉冲串门脉冲
不混顺同步
注：如PAL方波不适用这个输人必须接入750测试装量
监视插孔
输人开关
正常运行
指亲灯
谢试开关
入1和2
--- NORMAL
短路红绿蓝
Y增益！
副载波
预谢控制板
值180
精确相位
R-Y平衡
B-Y平衡
监视器0/p10
R-Y 平衡a
B-Y平衡仓
(o/P20
输出2
单色或编码视颊
正负锋值1V
接人75？
输出1
正负峰值1V
接人750
B-YOIP
最大正负蜂值 1.25V
按入75？
脉冲串放大
同步放大
亮度效大
在有色框内加文字说明、面板和预调以插图表示的电视编码器的一部分图A8系统第一层次框图
——线路319——
GB 7356— 87
这些脉神的后沿触发单稳态
此波形相后产生下面波形
CRI 适用的这个肤迁,在 V1 基极产生该时间波形VI 在这点导通
在这点关断
不稳定期间
下面输出波形由 D3:1
和上面波形共同形成
下面输出波形
由D1:1和上面
的激形共同形成
稳定期间
不稳定期间持续 0 状态
两种1状态持续
a)在不稳定期已经终
止后，D1:1进人1状
b)D1:1 在不稳定期间
末，处于1状态时
图A7带波形程序表图和说明文字的电路图单稳态延迟发生器
GB 79471997
本标准等同采用国际电工委员会IEC446：1989《导体的额色或数码标识》制定的。IEC446：1989是IEC/ACOS审定的电气安全基础标准之一本标准是对GB7947-87《绝缘导体和裸导体的颜色标志》的修订。本标准与GB7947-87相比，除了编辑结构上有较大改动外，增加了数字标识规则、颜色标识举例等技术内容；删去了GB7947--87的附录A《标准颜色》。
目前我国采用IEC446：1989引言中给出的引用标准如下：GB/T2951.21--94电线电缆机械物理性能试验方法软电线和软电缆曲挠试验(eqvIEC227-2:1979)
GB5013.1-85额定电压450/750V及以下的橡皮绝缘电缆第1部分—般要求(eqvIEC245-1:1980)
GB5023.1-—85额定电压450/750V及以下的聚氯乙烯绝缘电缆（电线）第1部分一般要求
(eqvIEC227-1:1979)
GB/T13534--92电气颜色标志的代号（eqvIEC757：1983）本标准由中华人民共和国机械工业部提出。本标准由机械工业部机械科学研究院归口。本标准由机械工业部机械科学研究院负责起草。本标准主要起草人：李世林、郭汀、杨芙。270
