【国家标准(GB)】 55°非密封管螺纹

GB/T7307—2001

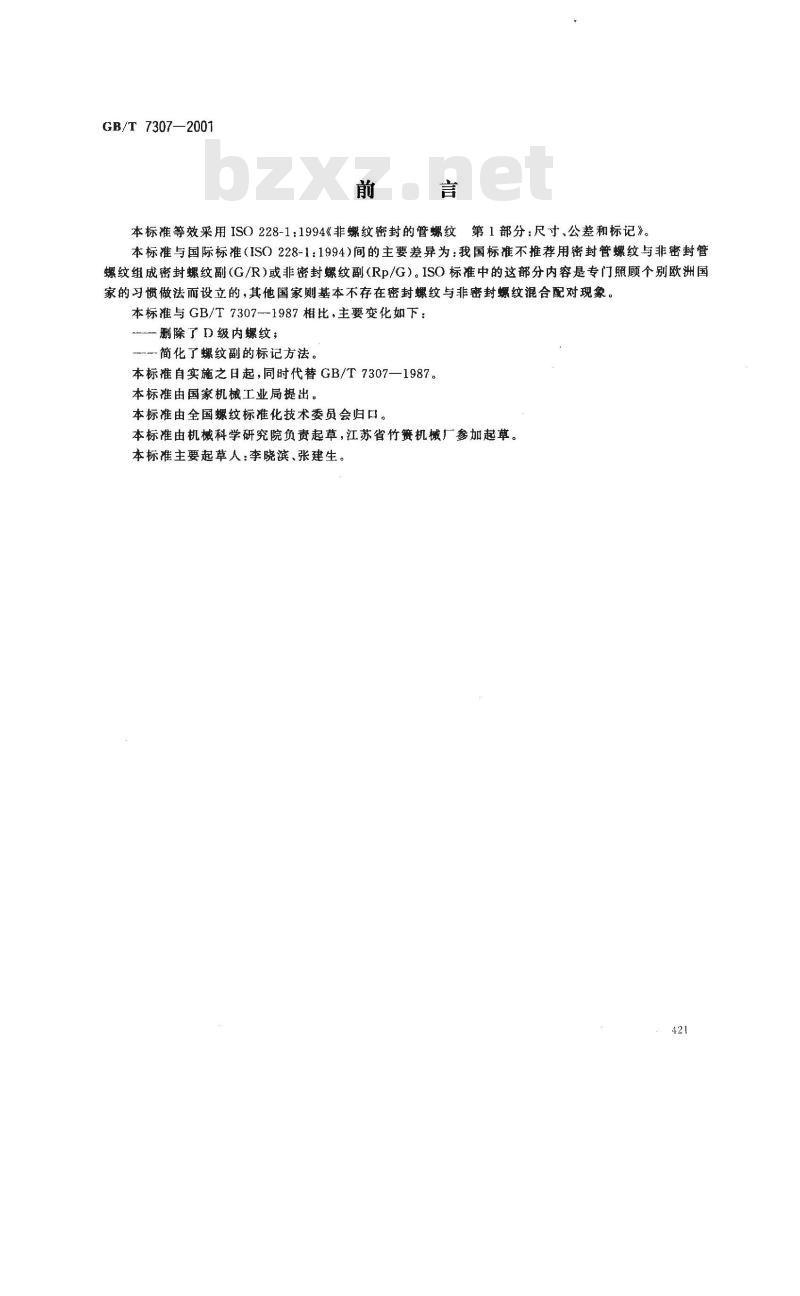

本标准等效采用ISO228-1:1994《非螺纹密封的管螺纹第1部分：尺寸，公差和标记》。本标准与国际标准（ISO228-1:1994)间的主要差异为：我国标准不推荐用密封管螺纹与非密封管螺纹组成密封螺纹副（G/R)或非密封螺纹副(Rp/G）。ISO标准中的这部分内容是专门照顾个别欧洲国家的习惯做法而设立的，其他国家则基本不存在密封螺纹与非密封螺纹混合配对现象。本标准与GB/T73071987相比，主要变化如下：删除了D级内螺纹；
简化了螺纹副的标记方法。
本标准自实施之日起，同时代替GB/T7307—1987。本标准由国家机械工业局提出。本标准由全国螺纹标准化技术委员会归口。本标准由机械科学研究院负责起草，江苏省竹簧机械厂参加起草。本标主要起草人：李晓滨、张建生。421
GB/T7307—2001

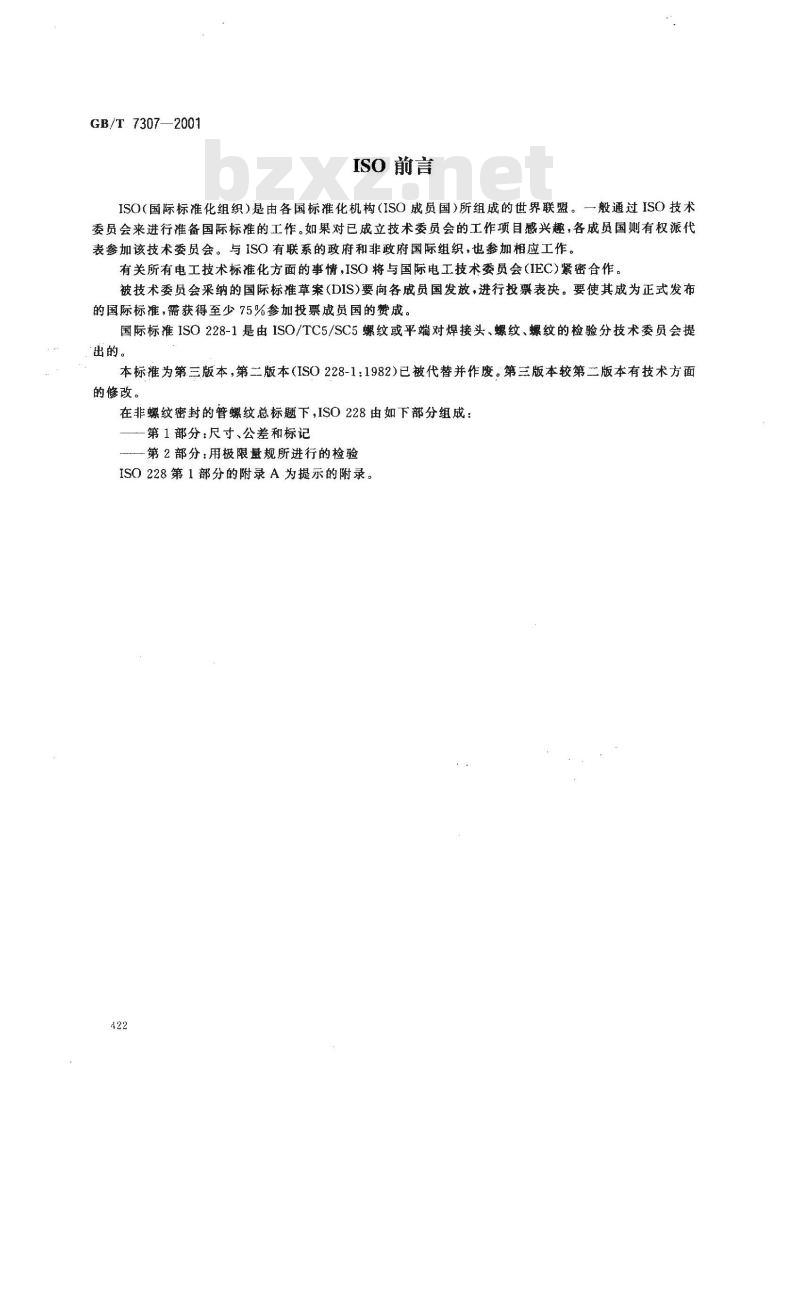

ISO前言
ISO(国际标准化组织)是由各国标准化机构(ISO成员国)所组成的世界联盟。一般通过ISO技术委员会来进行准备国际标准的工作。如果对已成立技术委员会的工作项目感兴趣，各成员国则有权派代表参加该技术委员会。与ISO有联系的政府和非政府国际组织，也参加相应工作。有关所有电工技术标准化方面的事情，ISO将与国际电工技术委员会(IEC)紧密合作。被技术委员会采纳的国际标准草案(DIS)要向各成员国发放，进行投票表决。要使其成为正式发布的国际标准，需获得至少75%参加投票成员国的赞成。国际标ISO228-1是由ISO/TC5/SC5螺纹或平端对焊接头、螺纹、螺纹的检验分技术委员会提出的。
本标推为第三版本，第二版本（ISO228-1：1982)已被代替并作废。第三版本较第二版本有技术方面的修改。
在非螺纹密封的管螺纹总标题下，ISO228由如下部分组成：第1部分：尺寸、公差和标记此内容来自标准下载网
第2部分：用极限量规所进行的检验ISO228第1部分的附录A为提示的附录。422

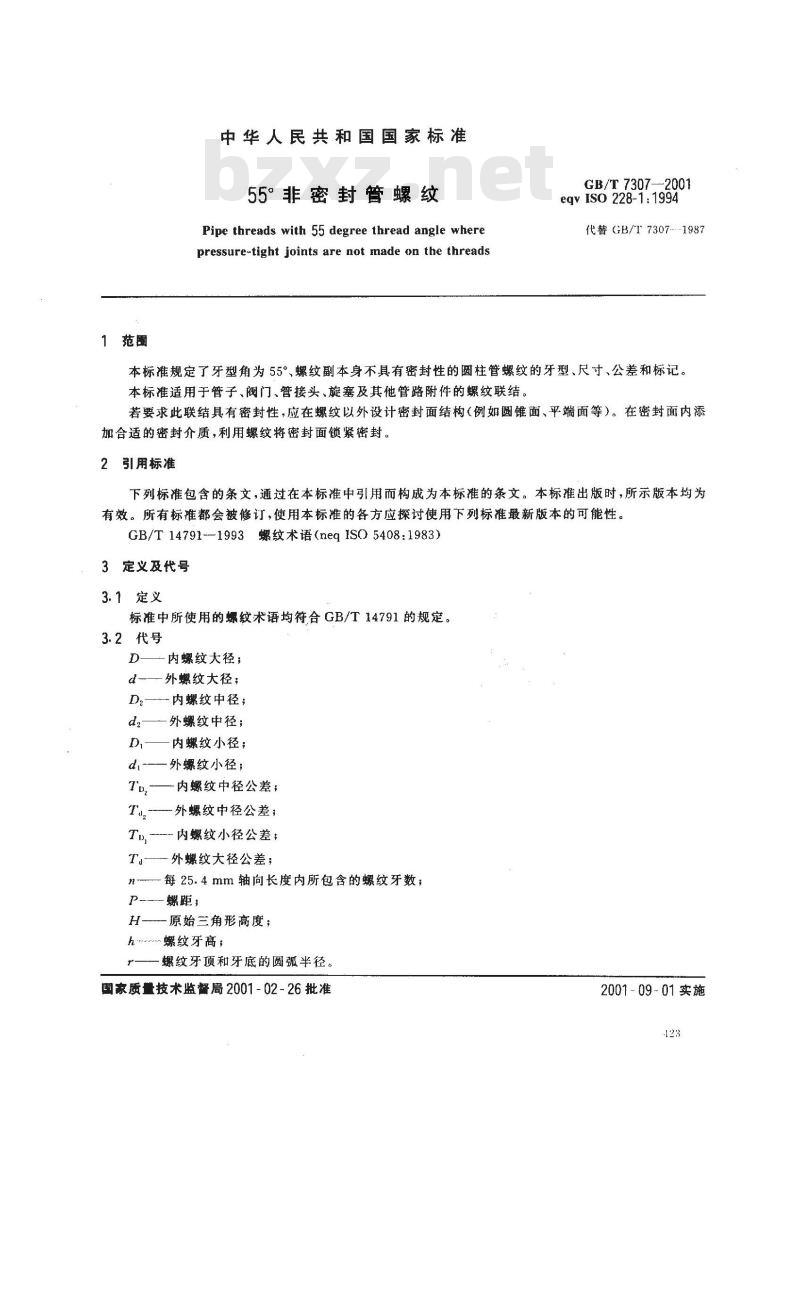

1范围
中华人民共和国国家标准
55°非密封管螺纹
Pipe threads with 55 degree thread angle wherepressure-tight joints are not nade on the threadsGB/T 7307-2001
eqv IS0 228-1:1994
代替GB/T7307---1987
本标准规定了牙型角为55°、螺纹副本身不具有密封性的圆柱管螺纹的牙型、尺寸、公差和标记。本标准适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹联结。若要求此联结具有密封性，应在螺纹以外设计密封面结构（例如圆锥面、平端面等）。在密封面内添加合适的密封介质，利用螺纹将密封面锁紧密封。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T14791---1993螺纹术语(neq1SO5408:1983)3定义及代号
3.1定义
标准中所使用的螺纹术语均符合GB/T14791的规定。3.2代号
D——内螺纹大径；
一外螺纹大径；
D:内螺纹中径;
外螺纹中径；
-内螺纹小径；
d -—外螺纹小径；
Tp,-——内螺纹中径公差;
Ta,-外螺纹中径公差；
内螺纹小径公差；
外螺纹大径公差；
n—每25.4mm轴向长度内所包含的螺纹牙数；P
螺距；
原始三角形高度；
h.螺纹牙高；
螺纹牙顶和牙底的圆孤半径。
国家质量技术监督局2001-02-26批准2001-09-01实施

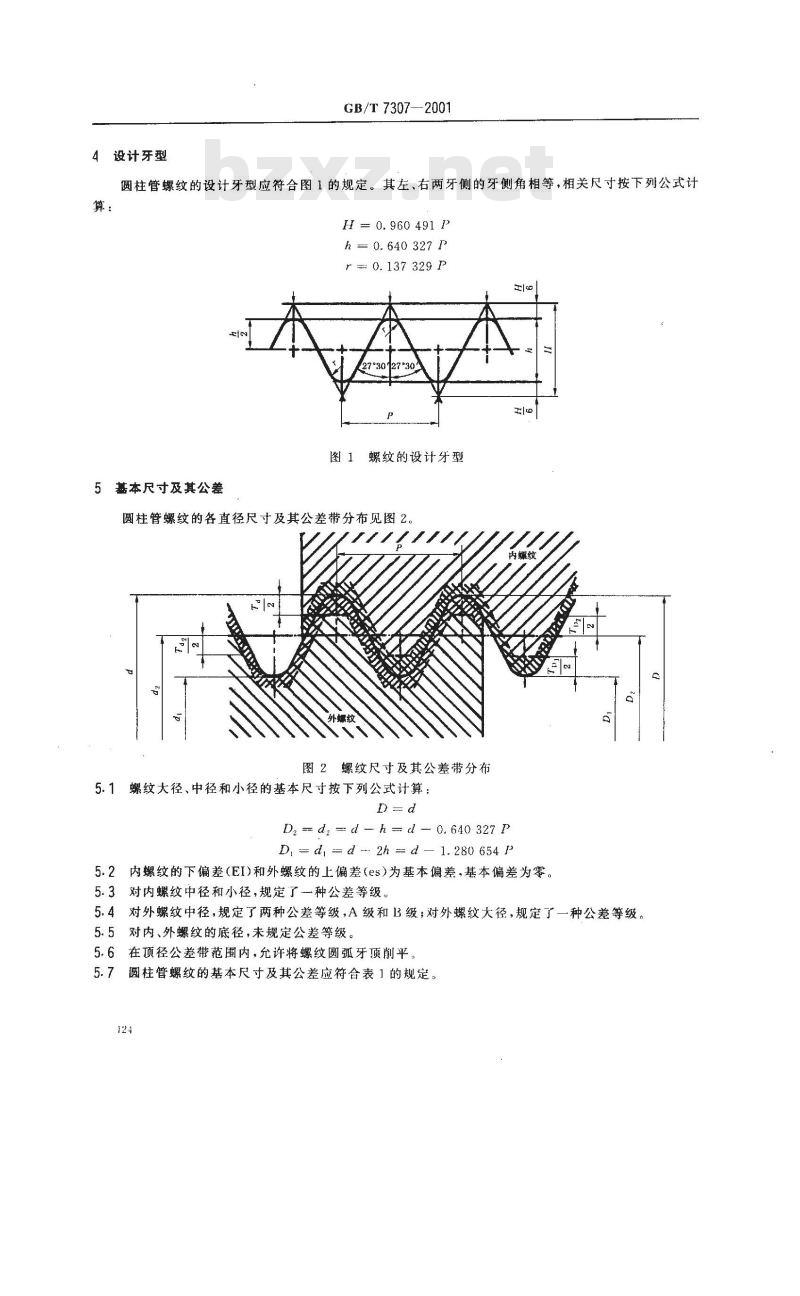

设计牙型
GB/T7307—2001
圆柱管螺纹的设计牙型应符合图1的规定。其左、右两牙侧的牙侧角相等，相关尺寸按下列公式计算：
H=0.960491P
h=0.640327P
0.137329P
图1螺纹的设计牙型
5基本尺寸及其公差
圆柱管螺纹的各直径尺寸及其公差带分布见图2图2螺纹尺寸及其公差带分布
5.1螺纹大径、中径和小径的基本尺寸按下列公式计算：D=d
Dz - dz - d - h d 0. 640 327 PD, d, = d - 2h d- 1. 280 654 p5.2内螺纹的下偏差(EI)和外螺纹的上偏差(es)为基本偏差，基本偏差为零。5.3对内螺纹中径和小径，规定了种公差等级。5.4对外螺纹中径，规定了两种公差等级，A级和B级；对外螺纹大径，规定了一种公差等级。5.5对内、外螺纹的底径，未规定公差等级。5.6在顶径公差带范围内，允许将螺纹圆孤牙顶削平。5.7圆柱管螺纹的基本尺寸及其公差应符合表1的规定。124

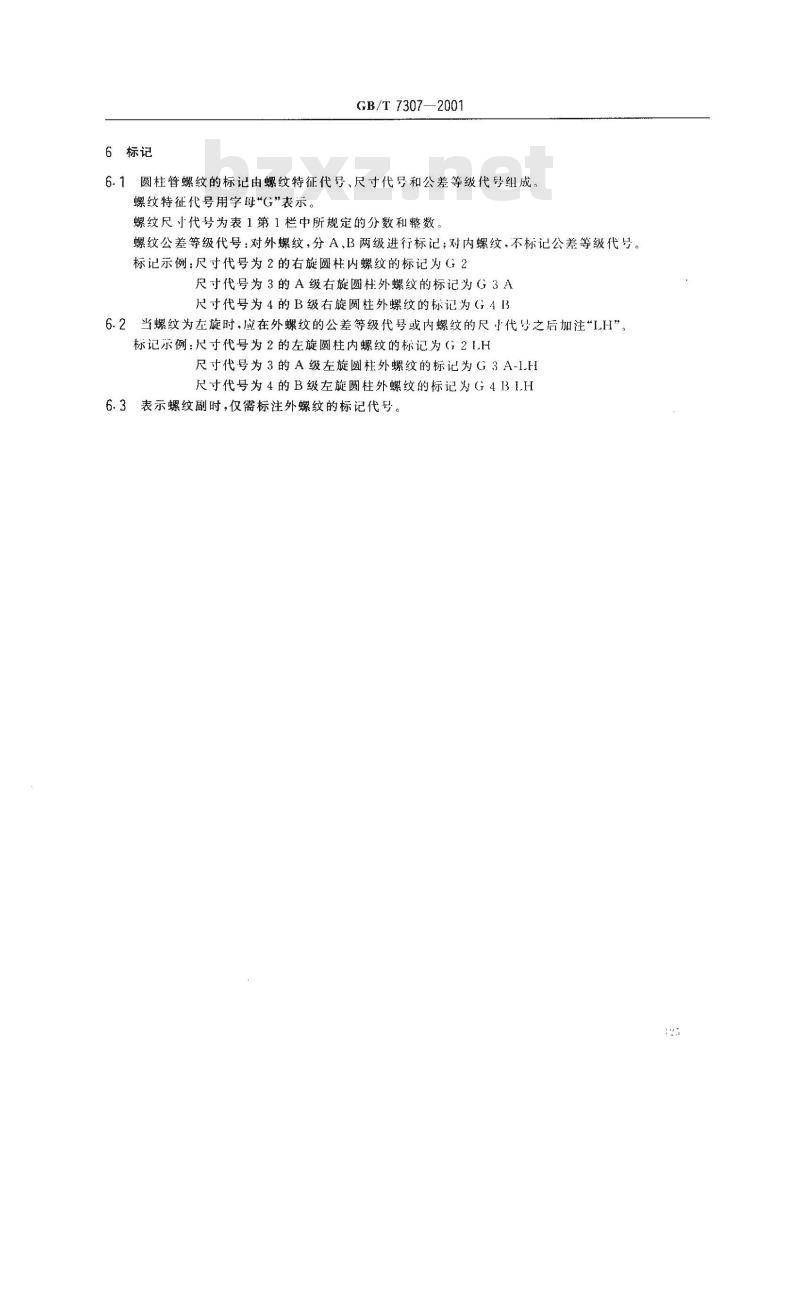

6标记
GB/T7307—2001
6.1圆柱管螺纹的标记由螺纹特征代号、尺寸代导和公差等级代号组成螺纹特征代号用字母\G\表示。螺纹尺寸代号为表1第1栏中所规定的分数和整数螺纹公差等级代号：对外螺纹，分A，B两级进行标记，对内螺纹，不标记公差等级代号。标记示例：尺寸代号为2的右旋圆柱内螺纹的标记为G2尺寸代号为3的A级右旋圆柱外螺纹的标记为G3A尺寸代号为4的B级右旋圆柱外螺纹的标记为G4132当螺纹为左旋时，应在外螺纹的公差等级代号或内螺纹的尺小代少之后加注“IH”，6.2
标记示例：尺寸代号为2的左旋圆柱内螺纹的标记为G2LH尺寸代号为3的A级左旋圆柱外螺纹的标记为G3A-1.H尺寸代号为4的B级左旋圆柱外螺纹的标记为G4B1.H3表示螺纹副时，仅需标注外螺纹的标记代号。6.3
GB/T 7307-2001
t8*0-090+
ot9'o1
ov9'0+
0v9'0-
098-0-
212-0+
081-0-+
0810-+
201-0+
228091
296185
Ise'tn
