中华人民共和国国家标准
电力系统二次回路控制、保护装置用插箱及插件面板基本尺寸系列
Series of basic dimensions of subracksand associated panels of plug-in unitsfor control and protective equipment ofsecondary circuit ofpower systemUDC 621.311:621
.316.3
GB 7268 --87
本标准规定的插箱及插件面板的基本尺寸系列，适用于电力系统二次回路控制装置及保护装置。高度进制为20mm的插箱及插件面板基本尺寸系列1.1插箱基本尺寸系列

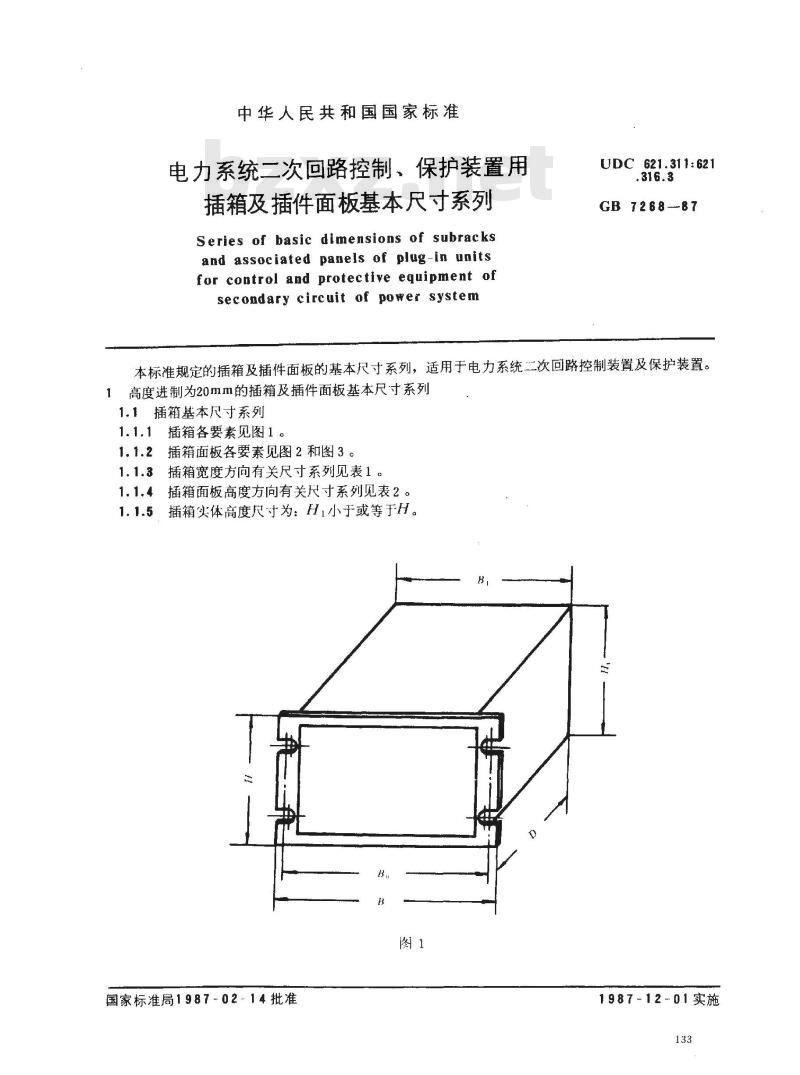

1.1.1插箱各要素见图1。

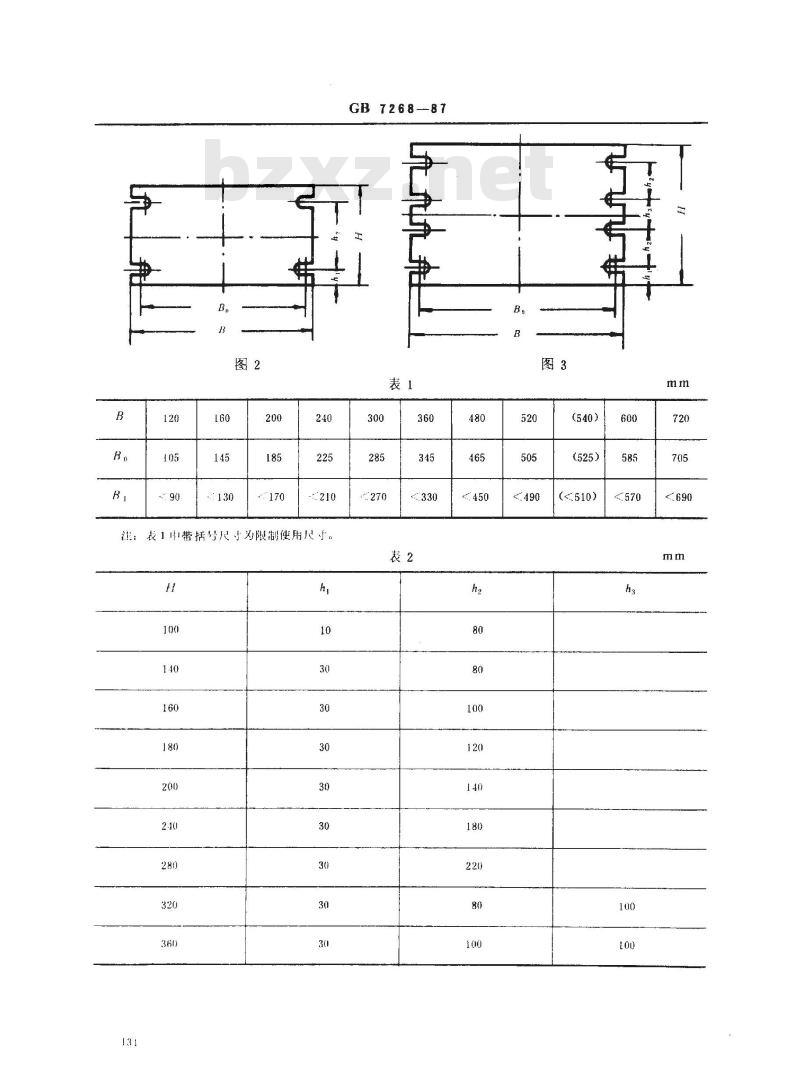

1.1.2插箱面板各要素见图2和图3。插箱宽度方向有关尺寸系列见表11.1.3
插箱面板高度方向有关尺寸系列见表2。插箱实体高度尺寸为：H1小于或等于H。图1
国家标准局1987-02-14批准
1987-12~01实施
表1中带括号尺寸为限制使用尺寸。：www.bzxz.net
GB7268—87
（540）
（525)
GB726887
插箱面板安装槽-尺寸应符合GB3047.1一82《面板、架和的基本尺寸系列》第1.3条1.1.6#
的规定。
插箱深度尺寸为：
D =200 + 20 ·n (mm)
n值见表3（n为整数）
屏（柜）深，mm
0～ 18
尺寸D加上插箱尾部的凸出部分应符合GB7267-87《电力系统次回路控制、保护屏及柜基本尺寸系列》第5章之规定。
1.2插件面板基本尺寸系列

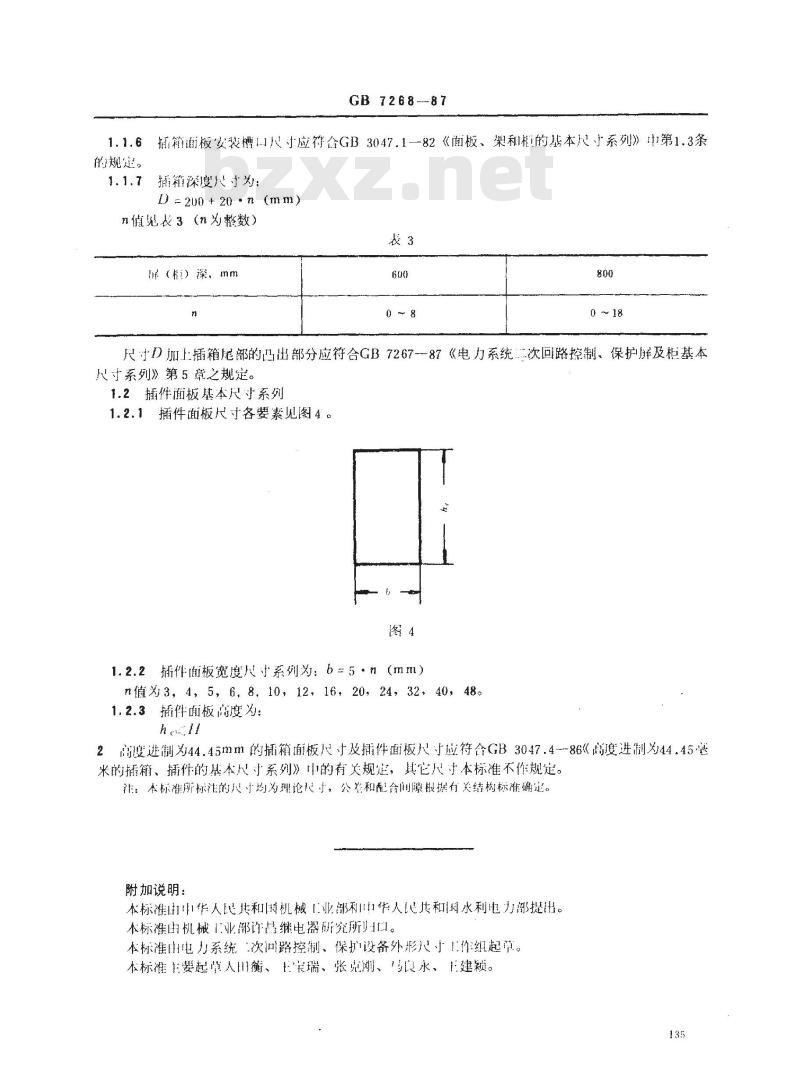

1.2.1插件面板尺寸各要素见图4。图4
1.2.2折件面板宽度尺寸系例为：b=5·n（mm）n值为3，4，5，6，8，10，12，16，20，24，32，40，48。1.2.3插件哺板高度为：
2高度进制为44.45mm的插箱面板尺寸及插件面板尺寸应符含GB3047.4-86《高度进制为44.45毫米的插箱、插件的基本尺寸系列》中的有关规定，其它尺寸本标准不作规定。注：本标准所标注的尺十均为理论尺寸，公差和配合间隙根据有关结构标准确定。附加说明：
本标准由中华人民共和国机械【业部利中华人民共和用水利电力部提出。本标准由机械1业部许品继电器研究所口。本标准由电力系统次问路控制、保扩设备外形尺寸！作组起单。本标准主要起草人H衡、宝瑞、张克刚、娘永、主建颖。135
