电工系统二次回路电气控制台基本尺寸Basic dimensions of electrical consolefor secondary circuit of power system中华人民共和国国家标准
电力系统二次回路电气控制台
基本尺寸
Basic dimensions of electrical cansolefor secondary circuit of power systemUDC 621.311,17
GB/T 7266—1987
本标准规定的基本尺寸，适用于电力系统二次回路电气控制台，也可供火电厂机炉电集中控制台设计时选用。

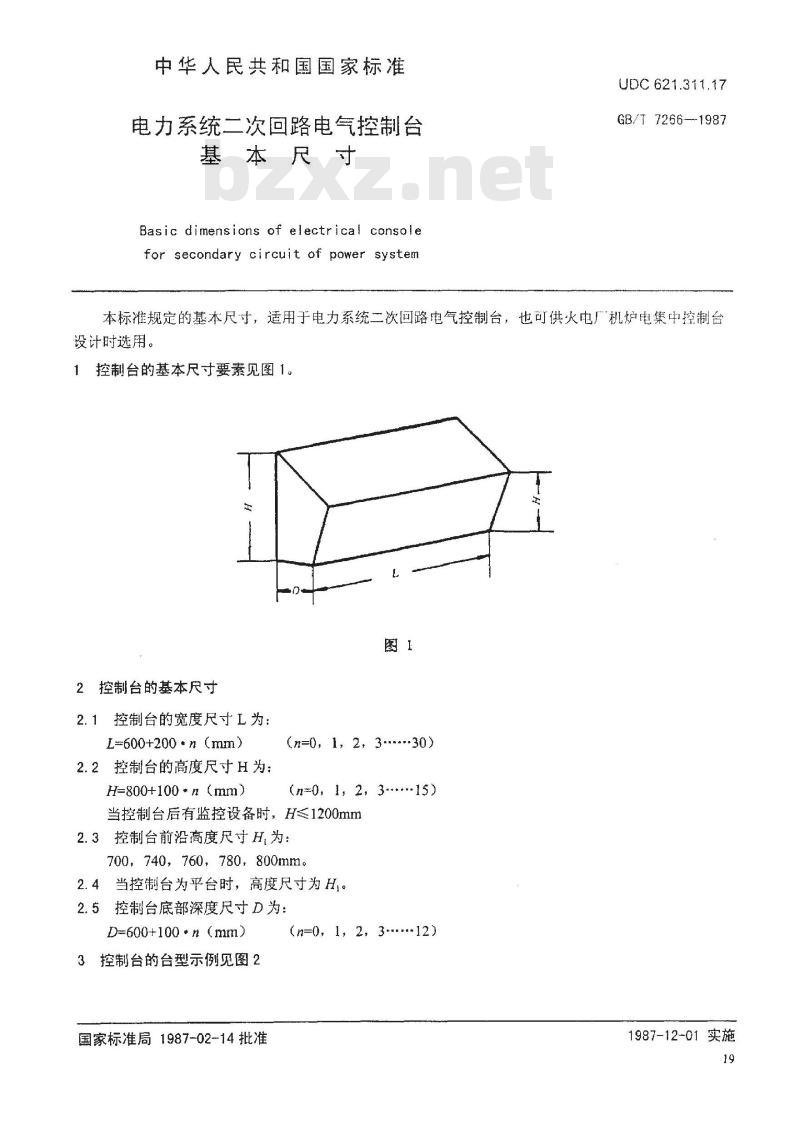

控制台的基本尺寸要素见图1。wwW.bzxz.Net
2控制台的基本尺寸
2.1控制台的宽度尺寸L为：
L=600+200-n (mm)
2.2控制台的高度尺寸H为：
H=800+100n (mm)
(n=0, 1, 2, 3...*30)
(n0, 1, 2, 3-....15)
当控制台后有监控设备时，H≤1200mm2.3控制台前沿高度尺寸H为：
700,740,760,780,800mm.
2.4当控制台为平台时，高度尺寸为HI。2.5控制台底部深度尺寸D为：
D600+100 *n (mm)
3控制台的台型示例见图2
国家标准局1987-02-14批准
(n=0, 1, 2, 3....*12)
1987-12-01实施
GB/T7266—1987
注：台顶深度、立面高度、斜面深度尺寸本标准不作规定。附加说明：
台颜深度
立面品度
新面深度
本标准由中华人民共和国机械工业部和中华人民共和国水利电力部提出。本标准由机械工业部许昌继电器研究所归口。本标准由电力系统二次回路控制、保护设备外形尺寸工作组起草。本标准主要起草人田、王宝瑞、张克刚、马良永、胡世闻。
