【国家标准(GB)】 中小功率柴油机振动测量方法

中华人民共和国国家标准
中小功率柴油机振动测量方法
Measurement method of vibration for smal!and medium power diesel engines本标准规定了中小功率柴油机台架试验时的整机振动测量方法。UDC 621.436
GB7184—87
本测量方法用作正常［作状态的振动测最，为评级比较提供数据，以评价柴油机整机振动。适用范围
本标准适用于缸径160mm以内，功率在1176kW以内的往复活塞式柴油机。缸径大于160mm但在200mm以内的柴油机可参照执行。2引用标准
GB2298-80《机械报动冲击名词术语》GB1105—87《内燃机台架试验方法》3测量量标
3.1本标准规定以振动烈度即动速度的均方根值作为量标，用下式表示Vrm
式中：Urms—搬动烈度，mm/s；u2(t)dt
u（t）一搬动速度随时闻变化的函数，mm/sT
一报动周期，s。
当振动记录为频谱分析所得的动速度幅值，、…时，则振动烈度可用下式求得Urms:
3.2必要时，也可同时测录搬动位移s和加速度a的均方根值，但仅供参考。4测量仪器
4.1频率范围
测微仪器频率范围可取为f=10～1000Hz，应包括发动机最低稳定转速到10倍最高转速。4.2仪器组成
测量仪器系统·-般包括下图所示基本部分传感器
国家标准局1987-01-12发布
放大器
滤波器
指示器
记录仪
：（2)
1987-10-01实施
GB 7184—87
4.3测量频率范围内的灵缴度，允许偏离80Hz基准灵敏度的偏差，应符合表1和图1的要求。表1
额定值
对敏度
最小值
校准标准点
最大值
一最大值
额定值
一最小值
10 1.622.534 5 6 8107 1.62 2.5345 6 8102 1.622.53 4 5 6 8 103 1.622.534 5 6 810频率Hz
GB 7184-87
4.4测量仪器的误差是与4.条相-致的频率响应的允许偏差和基准频率为80Hz时的灵敏度的绝对误差所成。测量误差的最大值可为指示值的±10“°，其包括在满刻度值的80°处的校准误差。4.5测量范围
要测量的振动烈度最低级的指示应不小指示装置满刻度值的30%。4.6传感器和连接电缆
4.6.1传感器的横向灵敏度比在整个测量频率范围内应小于10%，传感器搬动速度的最大线性响应值少是仪器感受方尚上相应测试档满刻度的三倍。4.6.2测量时传感器可采用螺栓、胶粘、磁铁或测针直接定于被测部位，连接系统在测量范围内不应产生共振。
4.6.3传感器质量不能影响被测部位的动特性，质量应尽可能的小。注：用下列方法可以检验传感器的质量是否过大，对传感器附加·个质量使其共同振动的质量增为两倍，如果新的读数尔值与原读数偏差大于12%，则丧明传感器的质基过大。4.6.4传感器及其连接电缆应适合于被测部位的环境温度、湿度、防魔、防爆和磁场条件的要求。4.6.5使用与传感器、仪器匹配的连接电缆，应按规定固定连接于传感器和放大器之间，避免电缆的抖动影响测载精度。
4.7指示器
4.7.1指小器应能直接指示出实际搬动速度均方根值，校正误差小于满刻度值的2.5%。4.7.2指示器可用指针式、数字显示式、记录式或其他形式。记录仪可用笔录式、光线式或磁带记求仪。
4.7.3用笔求式记录仪和光线示波器测出的振波图或经数据处理机分析后得出谐波分量的幅值可用公式（2）计算出振动烈度Urms值。4.8测量仪器系统必须在国家机关认可的有关计量单位定期进行校验，应附有校验证书和有效使用期。
5测点布置和测量方向
5.1测点位置
测点应选择在坚实的机体上，避免在罩壳、盖板、悬臂、薄壳结构等具有明显的局部振动处布置测点，宜取在柴油机机体前后端顶部和能量传递的前后端底部机脚部位。至少应取5个测点，上部两点接近机体中间（V型发动机在夹角间），另外三点取在三个支承位置。卧式或之式柴油机具体测点位置见附录C图C1、图C2规定。轴向尺寸较大的多缸机可在中间适当增加测点。
5.2测量方尚
在同-测点分别按互相垂直的三个方向进行搬动测量。与柴油机安装平面垂直的方向称“垂向”，用x标记，曲轴轴线方向称“纵向”，用y标记，垂直于上述x-y平面称“横向”，用z标记。5.3测点标注
测点用阿拉数字加英文字母表示，按附录C图C1、图C2所示，如1x、1y、1z表乐在第1个测点x、义z方向上的测量值。
6　测量工况
6.1柴机按铭牌上所标明的标定功率和标定转速下运行（如铭牌上标明两种功率时则取常用的种），待1况稳定后方可进行测量。必要时办可在其他1况进行测量，并在测量报告中注明。6.2柴油机试验规范，测试设备及其精度要求应符含GB1105一87的规定。177

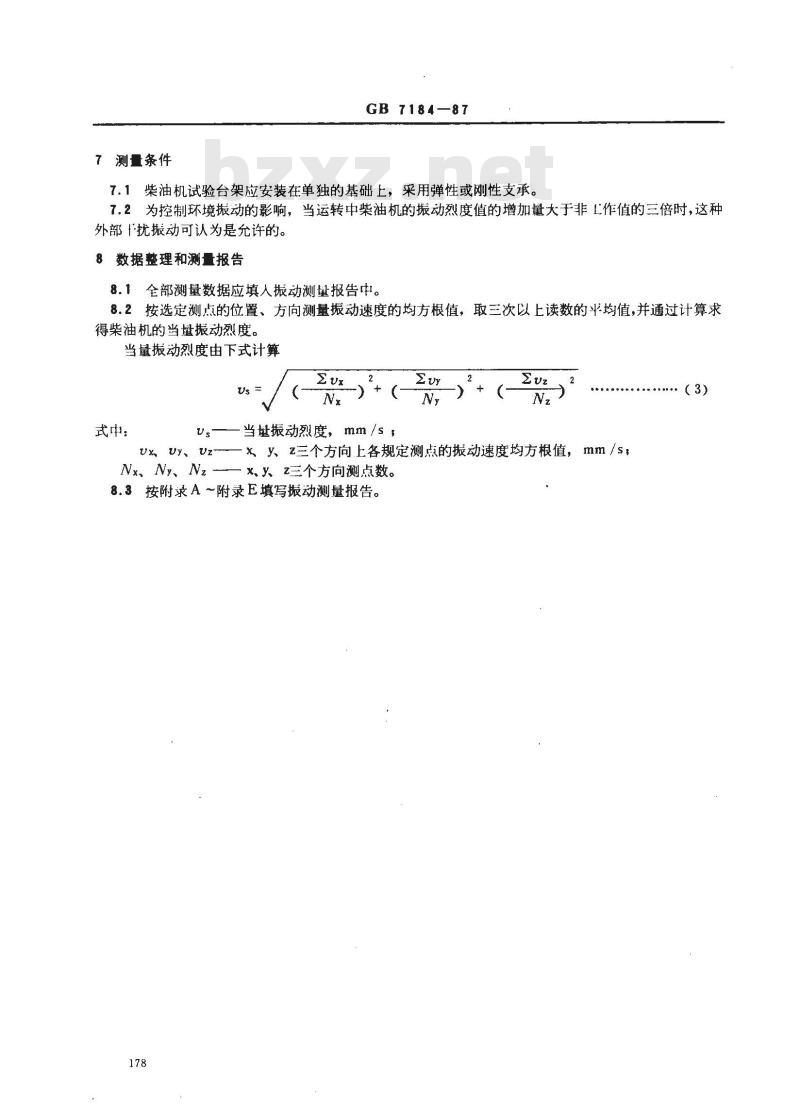

7测量条件
GB 7184—87
7.1柴油机试验台架应安装在单独的基础上，采用弹性或刚性支承。7.2为控制环境振动的影响，当运转中柴油机的振动烈度值的增加量大于非上作值的三倍时，这种外部扰搬动可认为是允许的。
8数据整理和测量报告
8.1全部测量数据应填人振动测量报告中。8.2按选定测点的位置、方向测量振动速度的均方根值，取三次以上读数的半均值，并通过计算求得柴油机的当量动烈度。
当量振动烈度由下式计算
式中：
当量振动烈度，mm/s*
一x、y、z三个方向上各规定测点的振动速度均方根值，mm/s；Vy. Vz-.
Nx、Ny、Nz-
x、、z三个方向测点数。
8.3按附录A～附录E填写振动测量报告。178
GB 7184—87

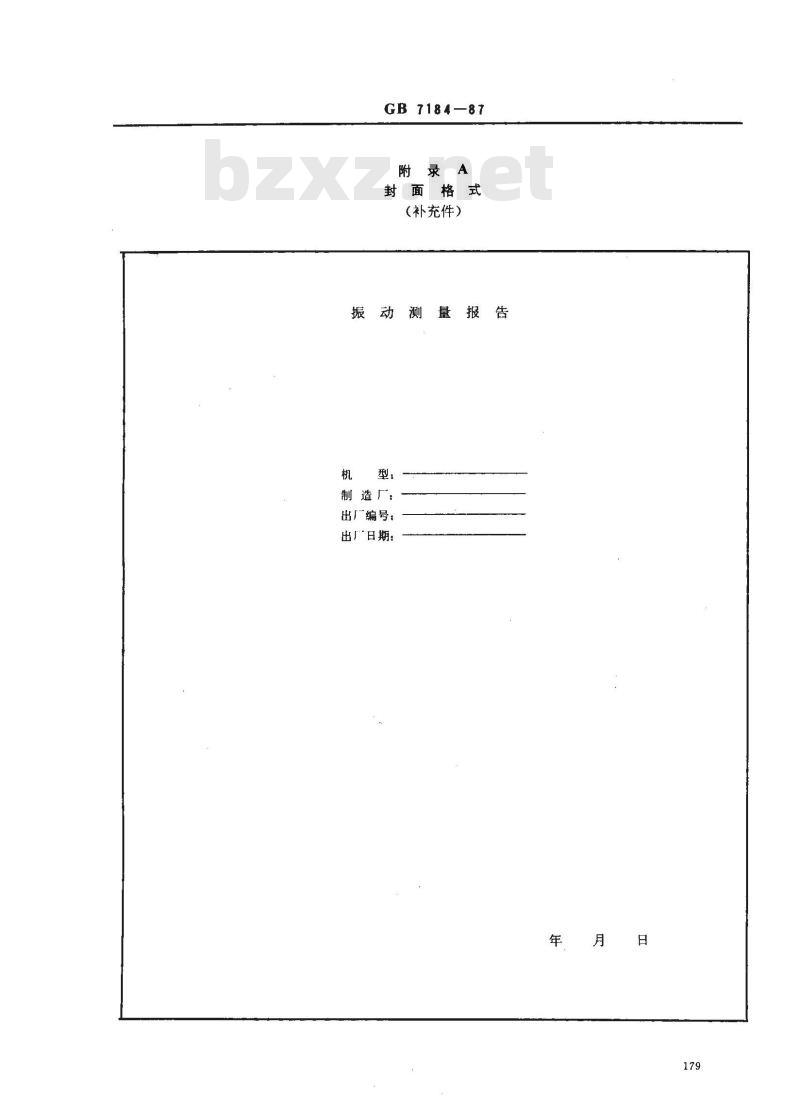

附录A
封面格式
（补充件）
振动测量
制造厂：
出厂编号：
出广日期：
测量设备及仪器
缸径×行程
燃烧室型式
柴油机主要技术参数
最大扭矩工况
外形尺寸
测功器
传感器
测盘仪
分析仪
记录器
测量地点
测日期
测量人员
报告整理
GB 7184--87
附录B
测量对象及条件
（补充件）
测量对象及条件
kW/r.min-1
kW/r·min-1
kW/r·min-!
kN·m/r-minl
柴油机附件
试验室环境
制造厂
测量条件
测点位置
卧式柴油机
No1：机体前端上沿
No2：机体后端上沿
No3；机体前端支座（左）
No4：机体前端支座（右）
No5：机体后端支座
GB 718487
附录C
测点位
（补充件）
图C2立式柴油机
No1：机体前端上沿
No2：机体后端上沿
No3：机体前端支座（左）
No4：机体前端支座（右）
No5：机体后端支座
测鼠记录：
测处值
垂向（x）
纵向（y）
横向（2）
垂向（×）
纵向(y)
横向（z）
垂向（x）
纵向(y）
横向（z）
垂向（x）
纵向（y）
横向（z）
垂向（x）
纵向（y）
横向（z）
垂向（×）
纵向（y）
横向（2)
垂向（x）
纵向（y）
横向（z）
垂向（x）bzxZ.net
纵向（y）
横向（2）
)*+()+()
α*、s*视需要测求
GB 7184-87
附录D
测量记录
（补充件）
测量结果分析
附加说明：
GB7184-87
附录E
测量结果分析
（补充件）
本标准由中华人民共和国机械工业部提出，由上海内燃机研究所归口。本标准由上海内燃机研究所负责起草。本标准主要起草人昊炎庭。
