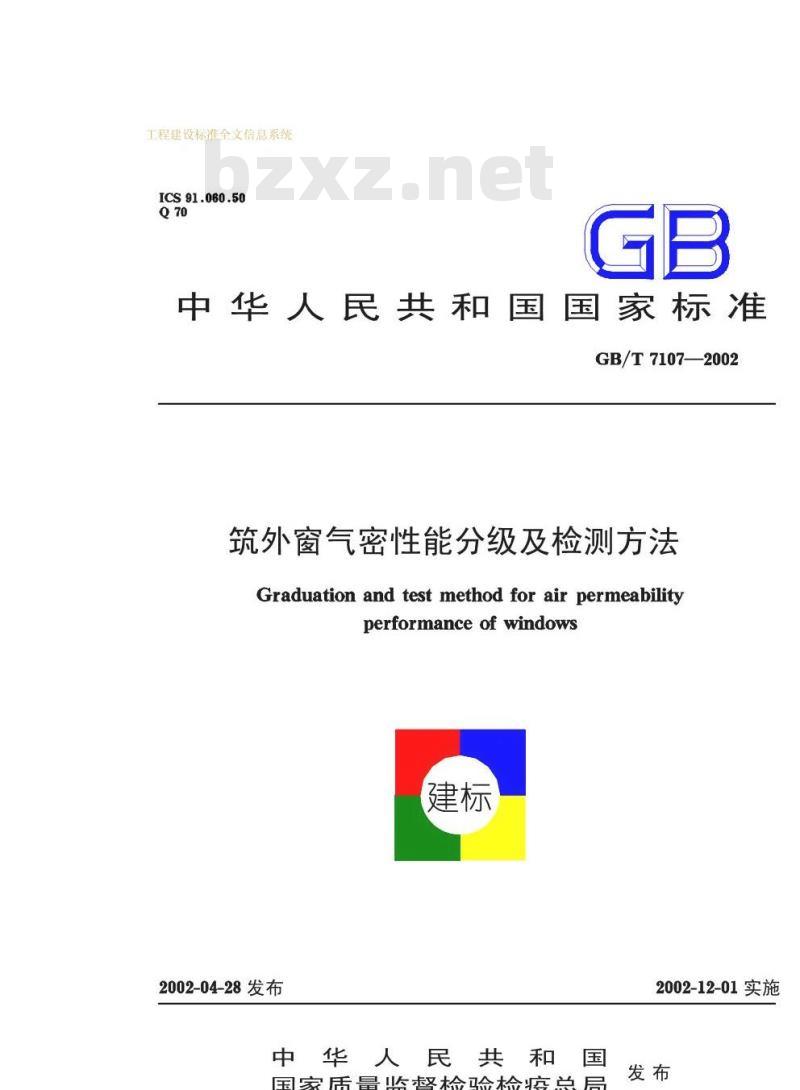

ICS91.060.50
中华人民共和国国家标准
GB/T7107——2002
筑外窗气密性能分级及检测方法Graduation and test method for air permeabilityperformance of windows
2002-04-28发布
中华人民共和国
国家质量监督检验检疫总局
2002-12-01实施
工程建设标准全文信息系统
GB/T7107—2002

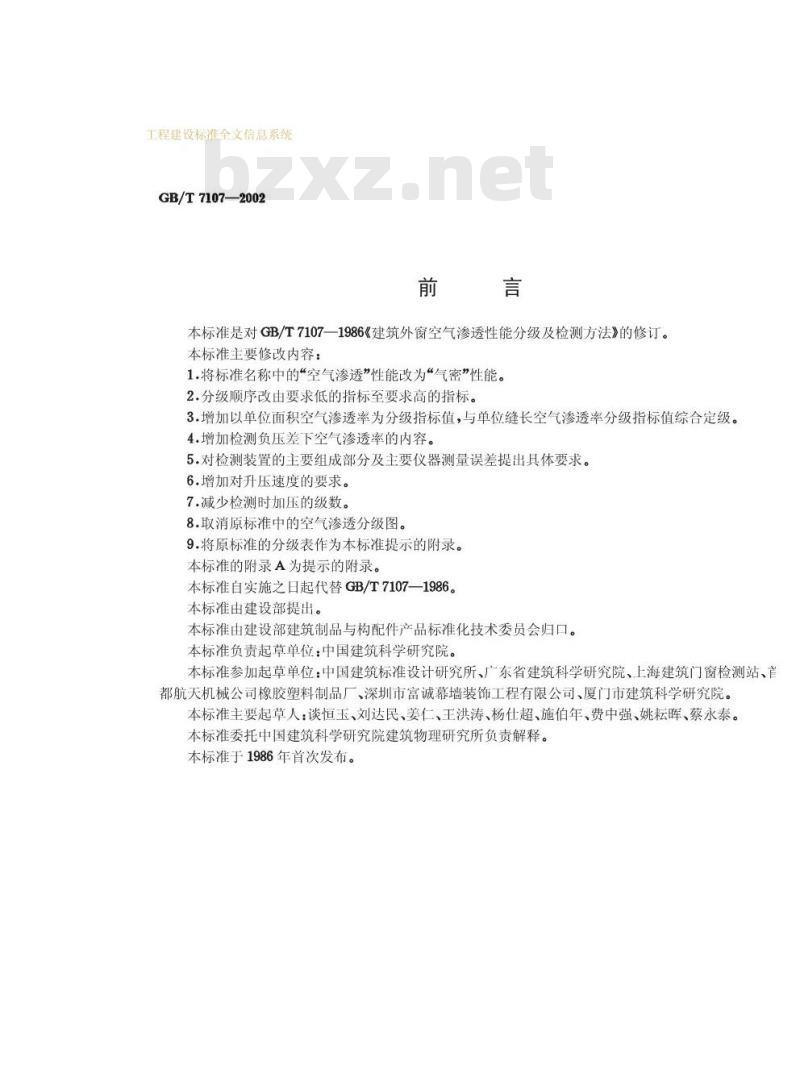

本标准是对GB/T7107一1986《建筑外窗空气渗透性能分级及检测方法》的修订。本标准主要修改内容：
1.将标准名称中的“空气渗透”性能改为“气密”性能。2.分级顺序改由要求低的指标至要求高的指标。3.增加以单位面积空气渗透率为分级指标值，与单位缝长空气渗透率分级指标值综合定级。4.增加检测负压差下空气渗透率的内容。5.对检测装置的主要组成部分及主要仪器测量误差提出具体要求。6.增加对升压速度的要求。
7.减少检测时加压的级数。
8.取消原标准中的空气渗透分级图。9.将原标准的分级表作为本标准提示的附录。本标准的附录A为提示的附录。
本标准自实施之日起代替GB/T7107—1986。本标准由建设部提出。
本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：中国建筑科学研究院。本标准参加起草单位：中国建筑标准设计研究所、广东省建筑科学研究院、上海建筑门窗检测站、直都航天机械公司橡胶塑料制品厂、深圳市富诚幕墙装饰工程有限公司、厦门市建筑科学研究院。本标准主要起草人：谈恒玉、刘达民、姜仁、王洪涛、杨仕超、施伯年、费中强、姚耘晖、蔡永泰。本标准委托中国建筑科学研究院建筑物理研究所负责解释。本标准于1986年首次发布。
工程建设标准全文信息系统wwW.bzxz.Net
中华人民共和国国家标准
建筑外窗气密性能分级及检测方法Graduation and test method for air permeabilityperformance of windows
1范围
本标准规定了建筑外窗气密性能分级及检验方法。GB/T7107—2002
代替GB/T7107—1986
本标准适用于建筑外窗（含落地窗）的气密性能分级及检测方法。检测对象只限于窗试件本身，不涉及窗与围护结构之间的接缝部位。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5823—1986建筑门窗术语
3定义
本标准除采用GB/T5823定义之外还采用下列定义。3.1外窗extemalwindow
有一个面朝向室外的窗。
3.2气密性能airpemeabilityperfomance外窗在关闭状态下，阻止空气渗透的能力。3.3标准状态standardconditions标准状态条件为：温度293K(20℃）；压力101.3kPa；空气密度1.202kg/m。3.4整窗空气渗透量volumeofairflowthroughthewholewindowspecimen在标准状态下，单位时间通过整窗的空气量。单位为立方米每小时（m/h）。3.5开启缝隙长度lengthofopeningjoint外窗开启扇周长的总和，以内表面测定值为准。如遇两扇相互搭接时，其搭接部分的两段缝长按段计算。单位为米(m)。
3.6单位缝长空气渗透量volumeofairflowthroughaunitlengthfopeningjoint在标准状态下，单位时间通过单位缝长的空气量。单位为立方米每米每小时(㎡/(m·h))。3.7窗面积areaofwindows
窗框外侧范围内的面积，不包括安装用附框的面积。单位为平方米（㎡）。3.8单位面积空气渗透量volumeafairflowthroughaunitarea外窗在标准状态下，单位时间通过单位面积的空气量。单位为立方米每平方米每小时(㎡/(㎡·h))。3.9压力差pressuredifference
外窗室内外表面所受到的空气压力的差值。当室外表面空气压力大于室内表面时，压力差定为正中华人民共和国国家质量监督检验检疫总局2002-04-28批准2002-12-01实放
工程建设标准全文信息系统
GB/T7107—200

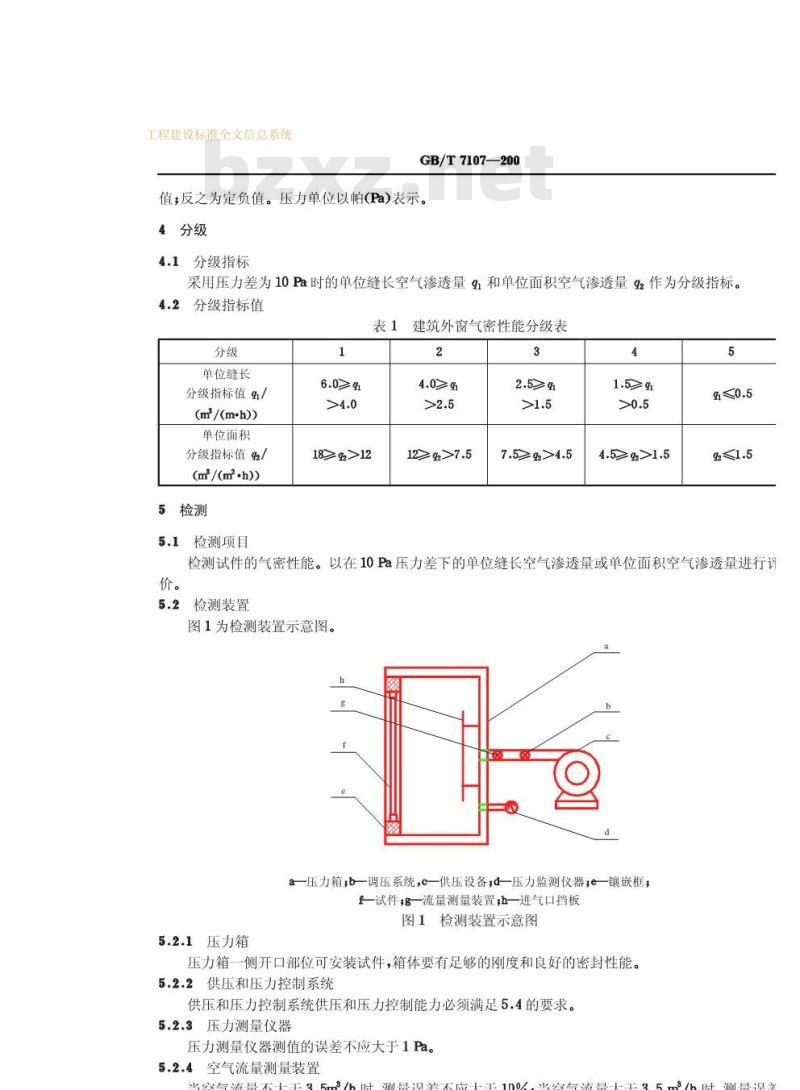

值反之为定负值。压力单位以帕(Pa)表示。4分级
4.1分级指标
采用压力差为10Pa时的单位缝长空气渗透量91和单位面积空气渗透量92作为分级指标。4.2分级指标值
单位缝长
分级指标值91/
(m/(mh))
单位面积
分级指标值92/
(m /(m2·h))
5检测
1检测项目
18≥>12
建筑外窗气密性能分级表
12≥>7.5
7.5≥>4.5
4.5≥>1.5
检测试件的气密性能。以在10Pa压力差下的单位缝长空气渗透量或单位面积空气渗透量进行评价。
5.2检测装置
图1为检测装置示意图。
a—压力箱;b—调压系统，c供压设备,d压力监测仪器;e—镶嵌框f试件，g一流量测量装置h一进气口挡板图1检测装置示意图
5.2.1压力箱
压力箱一侧开口部位可安装试件，箱体要有足够的刚度和良好的密封性能。5.2.2供压和压力控制系统
供压和压力控制系统供压和压力控制能力必须满足5.4的要求。5.2.3压力测量仪器
压力测量仪器测值的误差不应大于1Pa。5.2.4空气流量测量装置
业空气流县不十干35m/h时测是得不应十千1n0.业空气流十干35/h时测是得笔工程建设标准全文信息系统
不应大于5%。

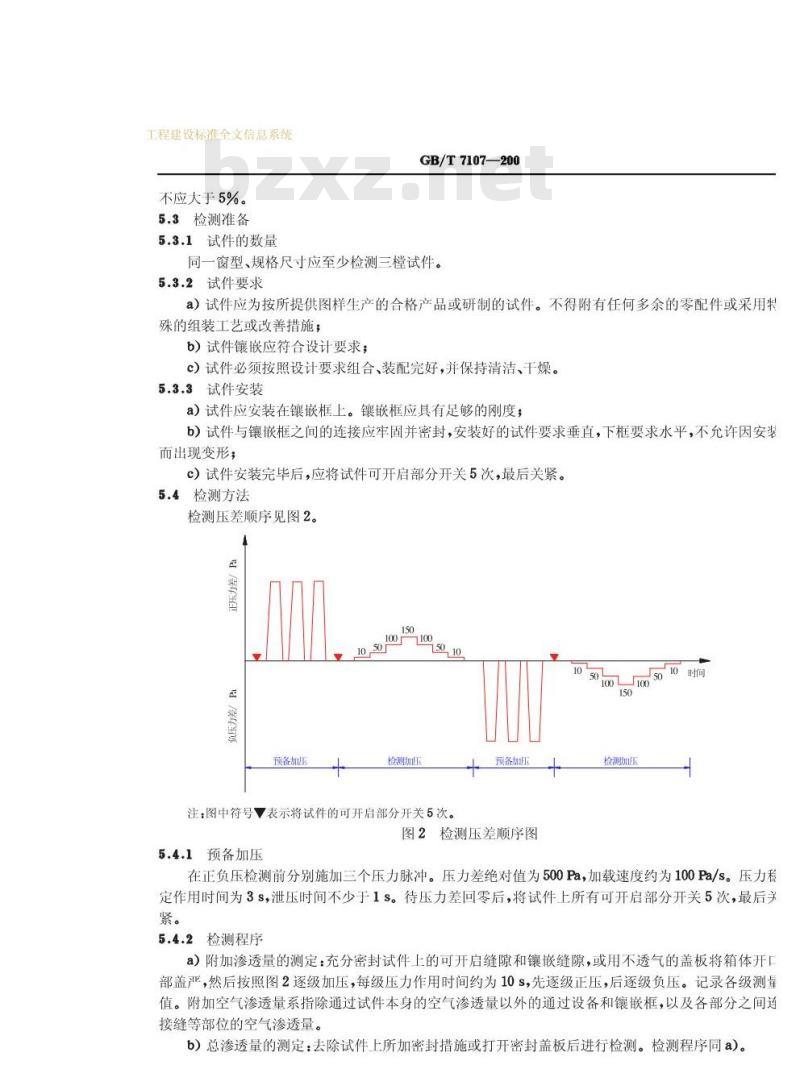

5.3检测准备
5.3.1试件的数量
GB/T7107—200
同一窗型、规格尺寸应至少检测三槿试件。5.3.2试件要求
a）试件应为按所提供图样生产的合格产品或研制的试件。不得附有任何多余的零配件或采用特殊的组装工艺或改善措施；
b）试件镶嵌应符合设计要求；
c）试件必须按照设计要求组合、装配完好，并保持清洁、干燥。5.3.3试件安装
a）试件应安装在镶嵌框上。镶嵌框应具有足够的刚度；b）试件与镶嵌框之间的连接应牢固并密封，安装好的试件要求垂直，下框要求水平，不允许因安装而出现变形；
c）试件安装完毕后，应将试件可开启部分开关5次，最后关紧。5.4检测方法
检测压差顺序见图2。
100100
预备加压
检测加压
预备加压
注：图中符号表示将试件的可开启部分开关5次。图2检测压差顺序图
5.4.1预备加压
5010时间
检测如压
在正负压检测前分别施加三个压力脉冲。压力差绝对值为500Pa，加载速度约为100Pa/s。压力稳定作用时间为3s，泄压时间不少于1s。待压力差回零后，将试件上所有可开启部分开关5次，最后关紧。
5.4.2检测程序
a）附加渗透量的测定：充分密封试件上的可开启缝隙和镶嵌缝隙，或用不透气的盖板将箱体开口部盖严，然后按照图2逐级加压，每级压力作用时间约为10s，先逐级正压，后逐级负压。记录各级测量值。附加空气渗透量系指除通过试件本身的空气渗透量以外的通过设备和镶嵌框，以及各部分之间连接缝等部位的空气渗透量。
b）总渗透量的测定：去除试件上所加密封措施或打开密封盖板后进行检测。检测程序同a)。工程建设标准全文信息系统
6检测值的处理
6.1计算
GB/T7107—200
分别计算出升压和降压过程中在100Pa压差下的两个附加渗透量测定值的平均值9.和两个总渗透量测定值的平均值9，则窗试件本身100Pa压力差下的空气渗透量（m/h)即可按式（1)计算：9-92—9t
然后，再利用式(2)将9t换算成标准状态下的渗透量g'(m/h)值。293·P
式中：q——标准状态下通过试件空气渗透量值，m/h；一试验室气压值，kPa；
T—试验室空气温度值,K；
d———试件渗透量测定值，m/h。（2
将g值除以试件开启缝长度l，即可得出在100Pa下，单位开启缝长空气渗透量gi(m/(m·h)）值即式(3)：
或将q值除以试件面积A,得到在100Pa下，单位面积的空气渗透量m/(m2·h)值，即式(4)：2
正压、负压分别按式(1)～式(4)进行计算。6.2分级指标值的确定
为了保证分级指标值的准确度，采用由100Pa检测压力差下的测定值士g1值或土q2值，按式（5或(6)换算为10Pa检测压力差下的相应值士9(m/(mh))值，或士92(m/(m2h))值。士9
±92=4.65
式中：l——100Pa作用压力差下单位缝长空气渗透量值，m/(mh)；1
-10Pa作用压力差下单位缝长空气渗透量值，m/（m+h）；q’2100Pa作用压力差下单位面积空气渗透量值，m/(m?·h）；42———10Pa作用压力差下单位面积空气渗透量值，m/(m·h）。：（5
·（6
将三模试件的士91值或土92值分别平均后对照表1确定按照缝长和按面积各自所属等级。最后取两者中的不利级别为该组试件所属等级。正、负压测值分别定级。7检测报告
检测报告应包括下列内容：
a）试件的品种、系列、型号、规格、主要尺寸及图纸（包括试件立面和剖面，型材和镶嵌条截面）：b)玻璃品种、厚度及镶嵌方法；c）明确注出有无密封条。如有密封条则应注出密封条的材质；d）明确注出有无采用密封胶类材料填缝。如采用则应注出密封材料的材质；e）五金配件的配置；
f)将该组试件按单位缝长和按单位面积的计算结果，正负压所属级别及综合后所属级别标明于检测线里内
工程建设标准全文信息系统
GB/T7107—200
附录A
（提示的附录）
GB/T7107—1986建筑外窗空气渗透性能分级表原建筑外窗空气渗透性能分级见表A1。表Al
